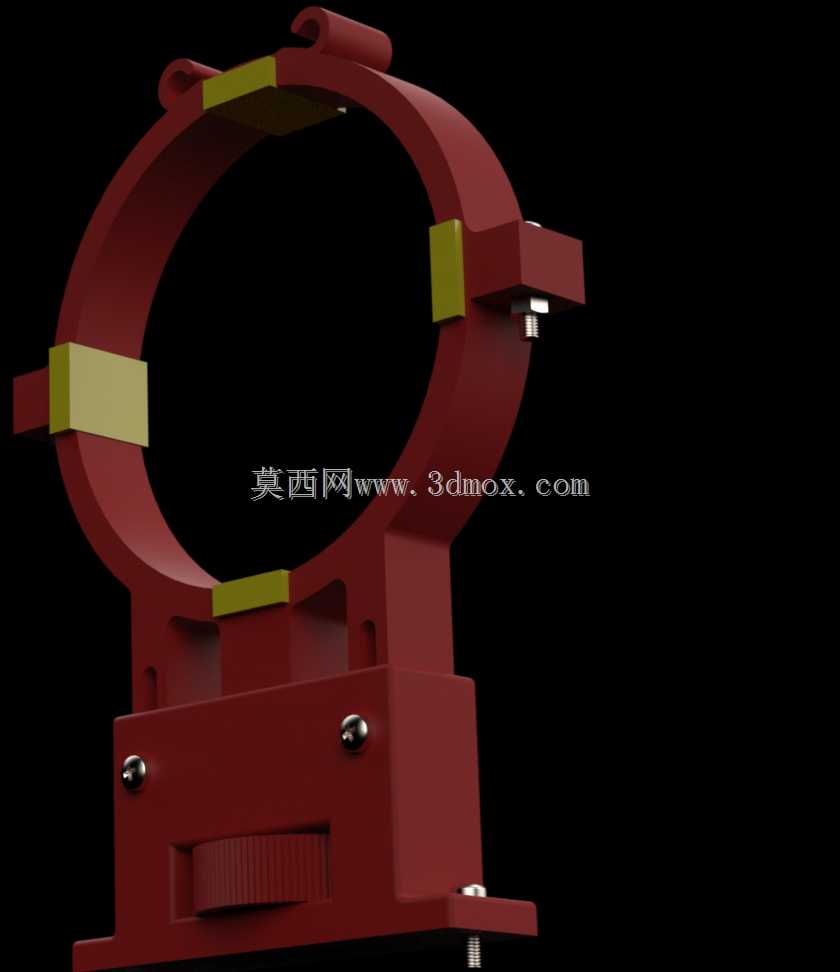

80mm管径激光管安装固定调节支架

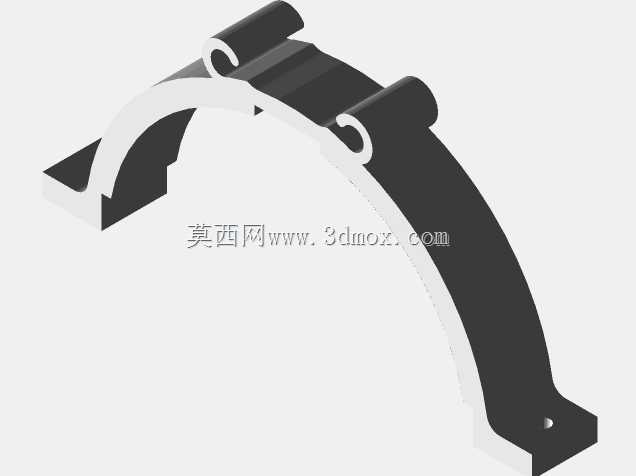

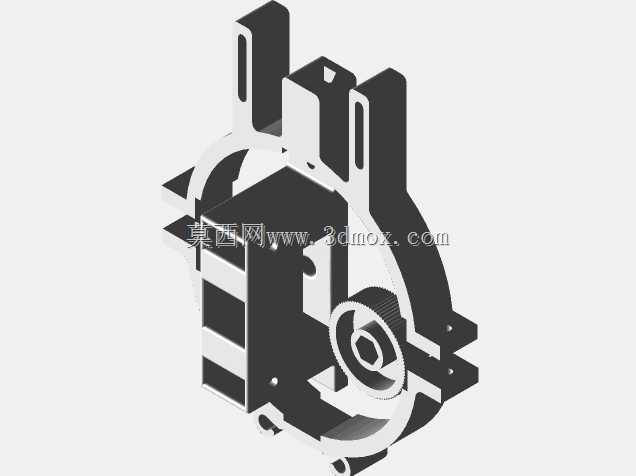

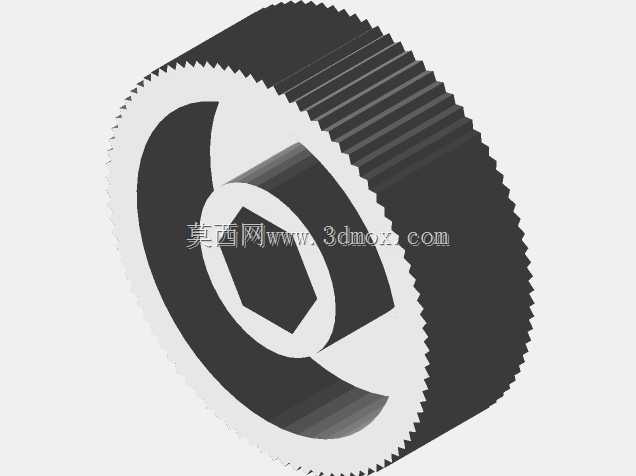

在CO2激光加工设备的整机装配环节中，激光管的固定支撑结构直接影响光路稳定性，这款适配80mm外径激光管的夹持支架，是针对中小功率激光切割、雕刻设备的光路安装需求设计的专用支撑构件。日常车间装配场景里，激光管作为玻璃材质的易损核心部件，既需要可靠的周向夹持避免运输、运行过程中出现窜动移位，又要预留足够的调节余量来匹配光路校准的精度要求，同时还要避免刚性夹持导致的玻璃管应力碎裂问题，这款支架的结构设计刚好覆盖了这些实际工程需求。从结构设计逻辑来看，支架采用分体式抱箍结构作为核心夹持单元，抱箍内侧设置的柔性缓冲垫，一方面可以增大与玻璃管外壁的接触摩擦力，保证夹持可靠性，另一方面可以吸收设备运行时的微幅振动，同时避免硬质金属直接接触玻璃管壁造成的应力集中，适配玻璃类脆性管件的固定要求。抱箍与下方的支撑基座之间设置了高度调节机构，通过基座上的调节旋钮可以连续调整抱箍的垂直高度，调节行程覆盖常规激光设备光路校准的高度差范围，不需要额外加装垫片或者修配安装面，现场装配校准时可以快速完成高度方向的对位，大幅缩短光路调试的耗时。安装边界方面，这款支架的基座采用平底安装结构，安装孔位适配工业铝型材的通用槽距，可以直接固定在激光设备的型材机架上，不需要额外加工转接板；抱箍的开合结构设计方便后期激光管的更换维护，松开紧固件即可将管件从侧向取出，不需要拆解周边的光路组件，降低后期维护的操作难度。周向的夹持紧固件采用对称布置方式，锁紧时可以保证抱箍对管壁的压力均匀分布，避免单侧锁紧导致的管件偏移或者局部应力过大，实际装配时只需要按照对称顺序逐步拧紧紧固件，就能保证激光管的轴线与设计光路保持重合，减少校准环节的反复调整工作量。这类支架在实际应用中除了适配CO2激光管的固定，也可用于同管径的圆柱形光学组件、工业管道的支撑固定，结构零件数量少，加工工艺性好，主体结构采用金属材质加工，刚性足够支撑常规长度80mm管径激光管的重量，长期运行不会出现支撑形变导致的光路偏移问题。
