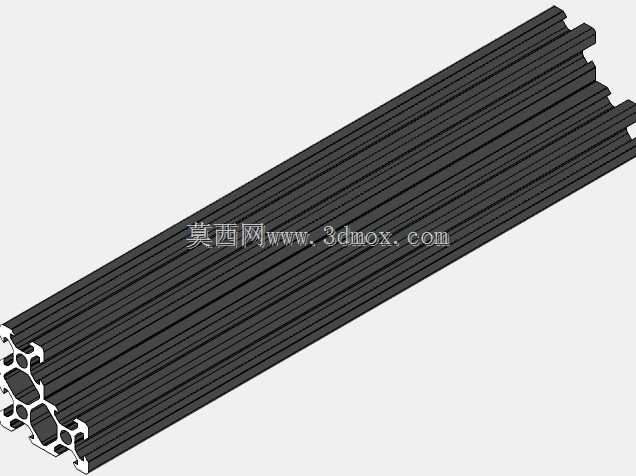

参数化2040角型挤压铝型材结构

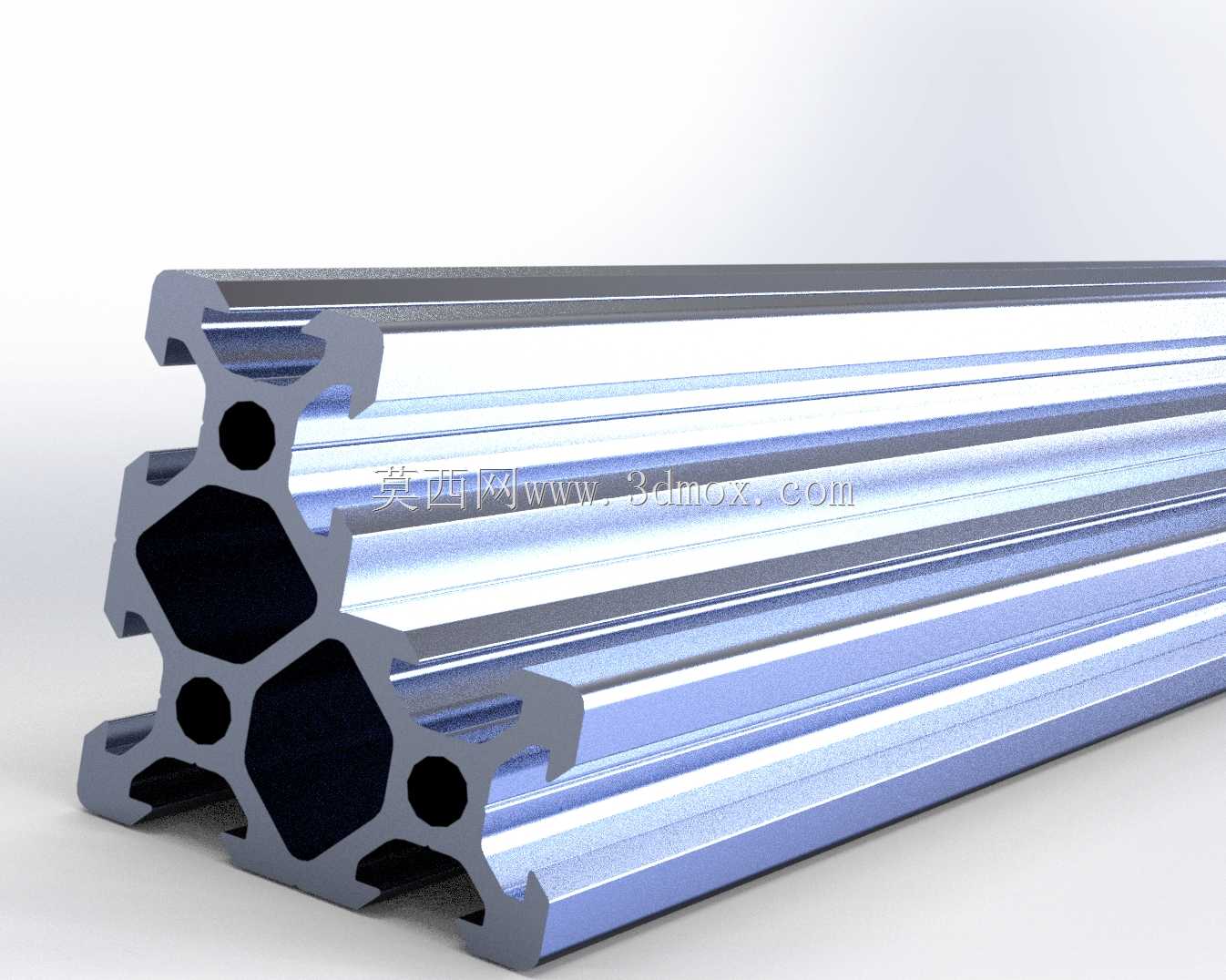

在非标自动化设备框架搭建、小型工作台组装、轻型输送线侧边防护结构的设计场景中，角型铝型材的选型直接影响整体结构的安装效率与长期负载稳定性。这款2040规格的角型挤压铝型材，采用参数化设计逻辑，设计阶段就预留了长度自定义调整的空间，结构工程师在做整机排布时，可以直接根据设备的实际安装边界截取对应长度，不需要额外对截面特征做二次修改，能大幅缩短三维建模阶段的重复调整时间。从截面结构来看，型材采用多腔室的中空设计，相邻腔室之间通过加强筋做应力传导过渡，在保证整体抗弯、抗扭刚性的前提下，尽可能降低了型材自身的单位重量，对比同规格实心角铝，重量能降低六成以上，非常适合对整机自重有控制要求的移动式小型设备、桌面型作业工位使用。型材的侧边预留了标准的T型槽结构，槽口尺寸符合通用工业铝型材的装配标准，配套的T型螺栓、方形螺母可以直接滑入槽内完成固定，不需要在型材本体上额外做打孔、攻丝工序，现场装配时可以根据实际安装位置灵活调整紧固件的位置，就算后期需要对设备结构做改造升级，也能快速拆装调整，不会破坏型材本身的结构强度。在实际设备应用中，这类角型铝型材常被用来做框架的直角连接部位加强、设备安全防护门的侧边导向轨道、小型传感器的安装基座、电气线槽的固定支撑，因为截面自带90度直角定位特征，安装时不需要额外做角度校准，两个垂直方向的安装面可以直接贴合设备的方管框架或者台板边缘，装配后的形位公差更容易控制，能有效减少后期调试阶段的结构校准工作量。设计这款型材的三维模型时，重点还原了挤压工艺的成型特征，所有内角位置都做了符合挤压生产要求的工艺圆角，避免出现尖锐直角导致的挤压模具应力集中问题，同时槽口的收口尺寸、内腔的壁厚差都严格遵循量产挤压型材的工艺公差范围，工程师直接调用这个模型做整机装配时，不会出现模型特征和实际采购型材不匹配的问题，能直接导出对应的型材下料清单，减少设计到生产环节的信息偏差。针对需要做CNC二次加工的场景，模型上也明确标注了各个安装面的加工基准位置，需要在型材端面做连接板沉孔、侧面做传感器安装通孔时，可以直接以模型自带的基准面做定位编程，不需要重复核对型材的截面尺寸，能有效降低加工前的准备时间。
