可配置通孔式铝电解电容器结构设计

这款可配置通孔电解电容器，是面向通用电子装联场景设计的直插式无源储能元件，广泛应用在消费电子电源滤波、工业控制板卡信号去耦、低压驱动电路储能、音频耦合通路等各类电子装联场景中，是板级电路里最常用的大容量电容品类之一，承担着平滑纹波、稳定供电电压、瞬时电流补能、滤除高频杂波信号的核心作用，是保障电路稳定运行不可或缺的基础电子元件。

从功能特性来看，这款通孔电解电容采用直插通孔安装结构，引脚间距适配行业通用的PCB通孔焊盘规格，能够兼容手工焊接、波峰焊、选择性波峰焊等多种常规装联工艺，安装后焊点可靠性高，抗机械振动能力优于同规格贴片类电解电容，适合在工业控制、车载辅助电路、电源适配器等对结构牢固度有要求的场景使用。模型做了可配置化的结构设计，能够根据实际容值、耐压对应的尺寸需求，快速调整电容本体的直径、高度参数，同步匹配对应引脚的直径、伸出长度与引脚间距，无需重新绘制整体结构，大幅提升不同规格电容在板级布局阶段的选型适配效率，帮助结构工程师快速完成PCB布局的干涉检查、安装空间预留工作。

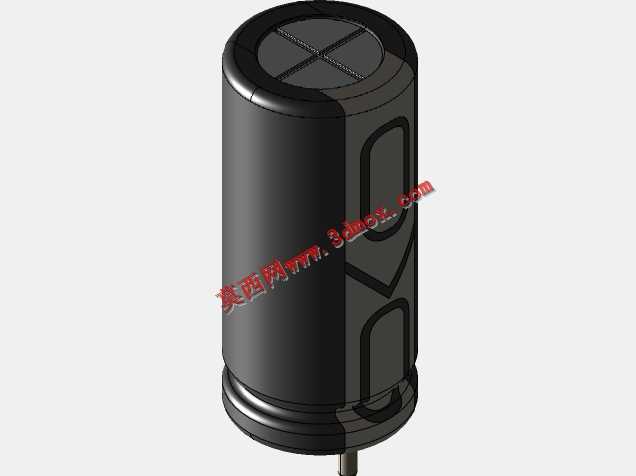

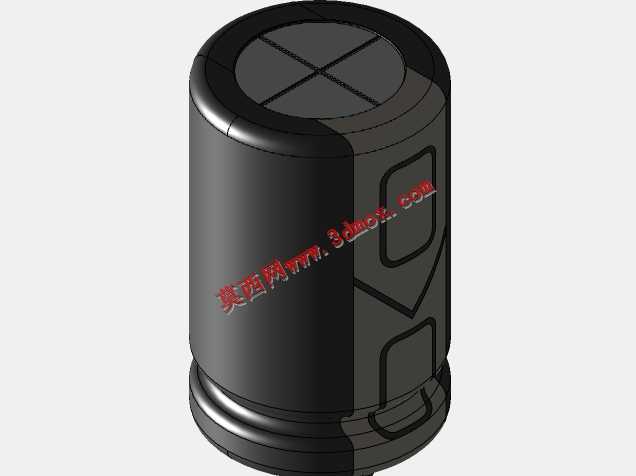

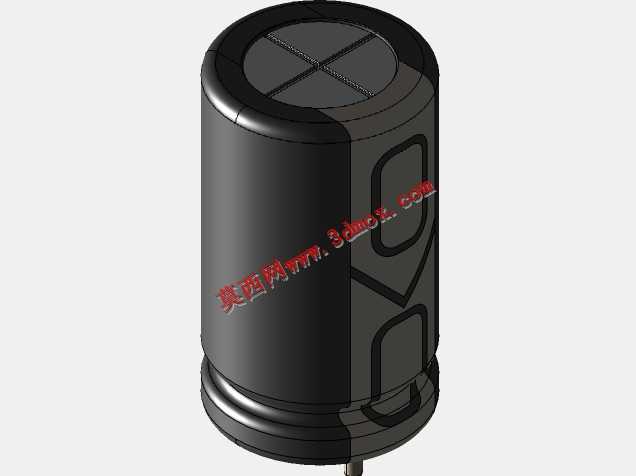

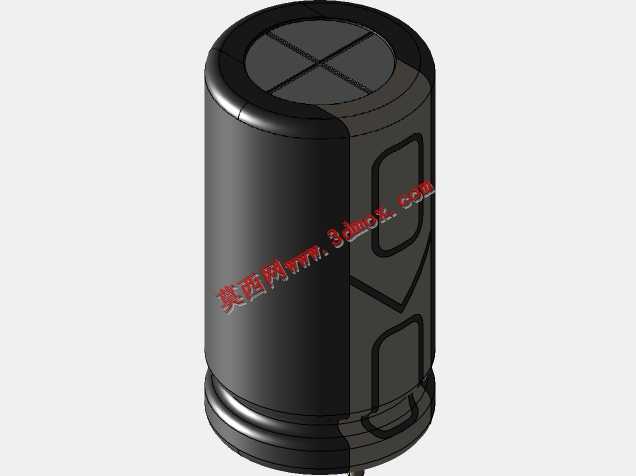

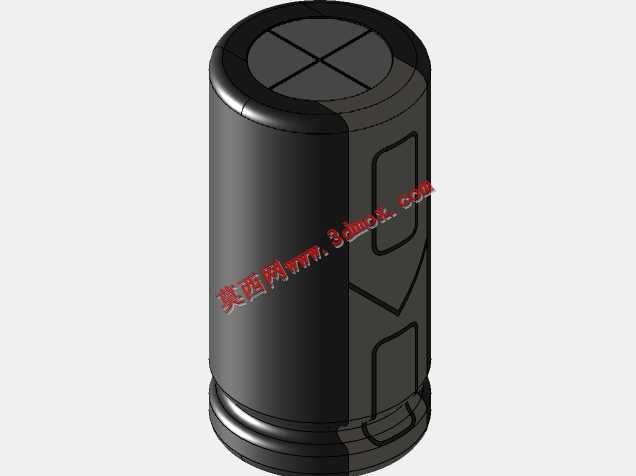

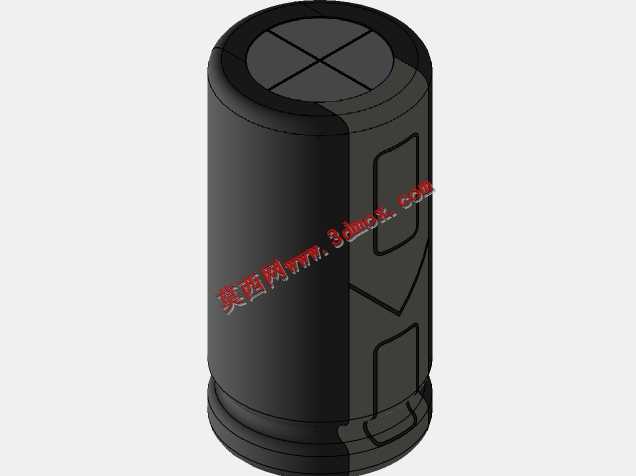

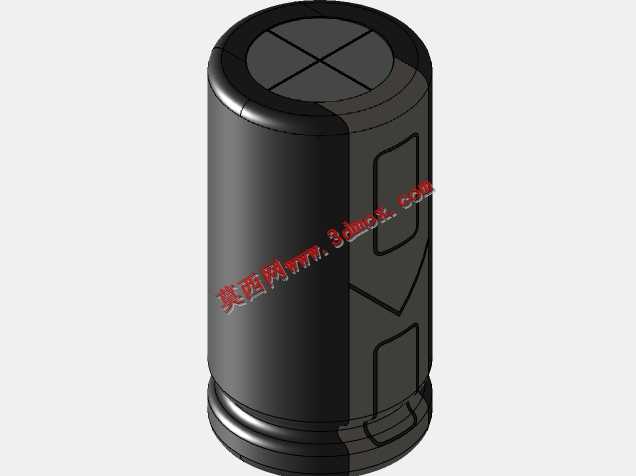

设计思路上，这款电容模型还原了真实直插铝电解电容的所有结构细节：本体采用圆柱卷绕结构的外观特征，顶部预留了十字型防爆压痕结构，当电容内部因为过压、过温出现电解液气化压力升高时，防爆压痕会优先开裂释放内部压力，避免电容出现爆壳飞溅的安全风险；本体侧面设计了极性标识凹槽与负极标记条，能够在生产装配过程中帮助作业人员快速识别极性方向，避免反接导致的电容失效、漏液甚至烧毁问题；底部设计了多层台阶式的密封胶塞结构，还原了真实电容的引脚引出密封结构，既保证了模型外观的还原度，也能在结构装配仿真中准确还原电容与PCB板面的贴合间隙，避免出现安装干涉的误判。

从安装边界与尺寸适配来看，这款可配置模型覆盖了常规小容量到中大容量通孔电解电容的尺寸区间，本体直径可适配从5mm到18mm的常用规格，本体高度可根据容值需求在7mm到40mm区间调整，引脚直径适配0.5mm到1.0mm的常用直插引脚规格，引脚伸出PCB背面的长度预留了常规剪脚工艺的冗余量，能够满足不同板厚的安装需求。在板级布局设计时，工程师可以根据选型的电容参数快速调用对应配置的模型，准确预留电容的安装空间、引脚焊盘位置，同时可以提前核算电容顶部与设备外壳、内部结构件的安全间隙，避免后期样机装配时出现元件顶壳、相邻元件干涉的问题，大幅缩短板卡结构设计的迭代周期，提升样机一次装配合格率。
