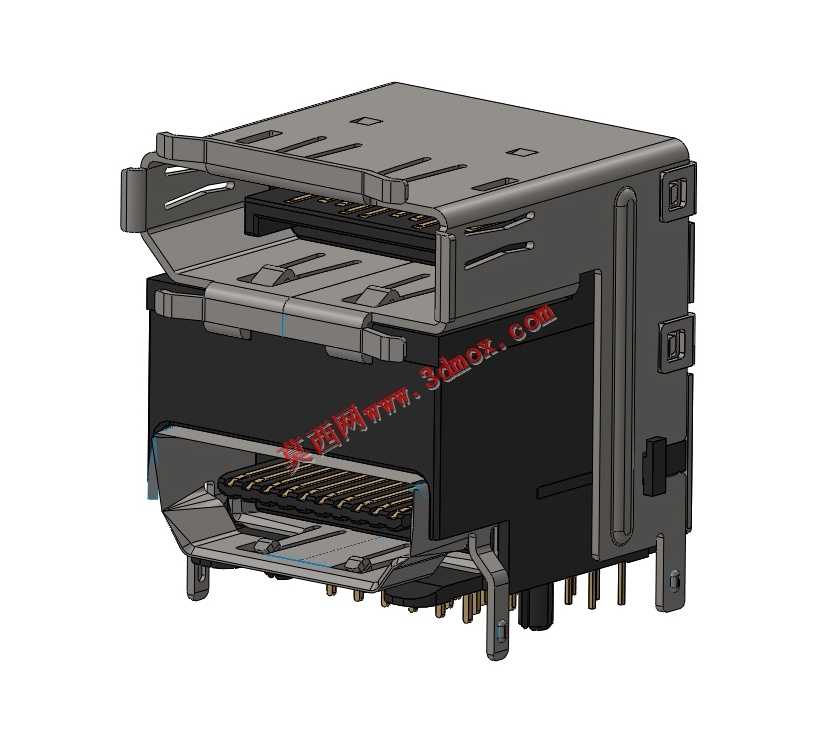

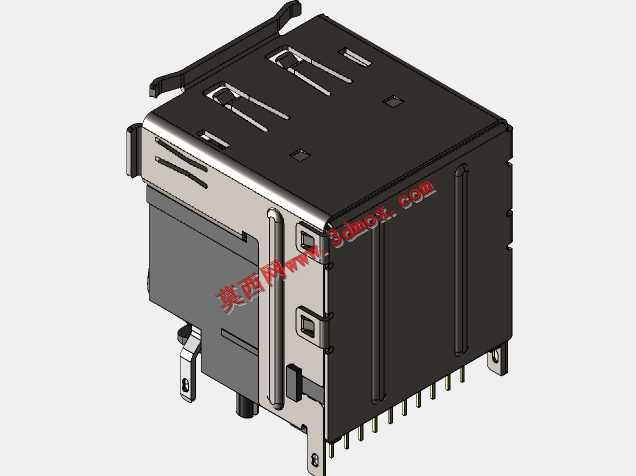

双层堆叠式HDMI显示端口连接器结构设计

这款双层堆叠式HDMI显示端口连接器，主要面向高密度电子设备内部的音视频信号传输场景，常见于台式机主板、独立显卡、工业显示控制终端、多屏拼接处理器等需要同时接驳多路高清显示设备的硬件产品中，能够在有限的板卡安装空间内提供两路独立的HDMI信号传输通道，相比单端口设计可节省近40%的PCB板占用面积，适配紧凑型电子设备的内部布局需求。在实际使用过程中，该连接器承担高清数字音视频信号的稳定传输功能，支持符合HDMI规范的高速差分信号传输，可满足高清、超高清分辨率下的画面与音频同步传输要求，双层端口采用独立的屏蔽腔体设计，能够有效降低上下两路信号之间的串扰，同时外壳的金属屏蔽结构可抵御外部电磁干扰，保障信号传输的完整性，避免画面出现闪屏、噪点、音频断连等异常问题。从产品设计思路来看，这款连接器采用上下堆叠的双层架构，上层与下层端口均配备独立的弹片式接触端子，端子采用镀金工艺降低接触电阻，插拔部位设计有导向斜角结构，能够引导HDMI插头顺畅插入，避免插针对位偏差导致的端子弯折损坏；端口内部设置有防呆结构，可防止插头反向插入造成的接口损坏，外壳侧边设计有弹性卡扣结构，插头插入后可提供足够的保持力，避免设备移动、线材拉扯时出现插头松脱的情况。在外形尺寸与安装边界方面，这款连接器采用直插式板端安装设计，插针为标准间距直插引脚，可适配常规厚度的PCB板波峰焊工艺，整体外形为规整的立方结构，安装时需在PCB板上预留对应引脚的焊盘位置，连接器本体高度适配标准机箱挡板的开口尺寸，安装后端口端面与机箱挡板齐平，不会出现凸起或内陷的情况，周边预留的插拔空间可满足常规HDMI插头的手动插拔操作，不会与周边板载元件产生空间干涉。连接器的金属外壳部分设置有焊接固定脚，焊接后可增强连接器与PCB板的结合强度，承受多次反复插拔的外力冲击而不会出现焊盘脱落、连接器松动的问题，内部的塑胶绝缘本体采用耐高温阻燃材质，可满足波峰焊过程中的高温耐受要求，不会出现焊接过程中塑胶变形、端子移位的问题，保障产品生产组装的良率。
