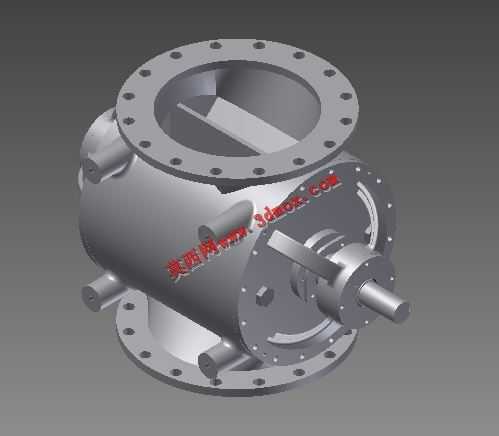

带夹套结构法兰连接旋转给料阀

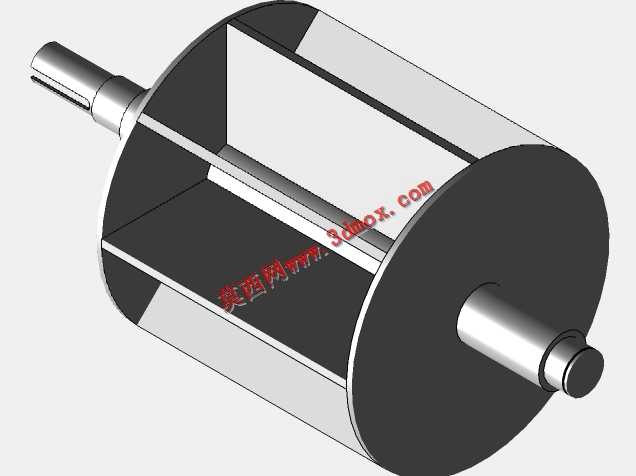

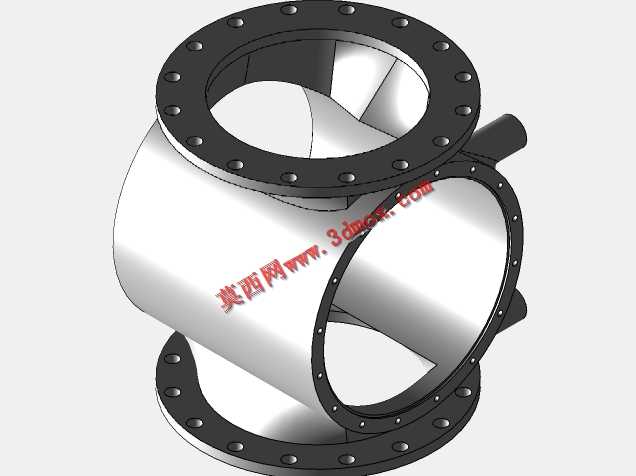

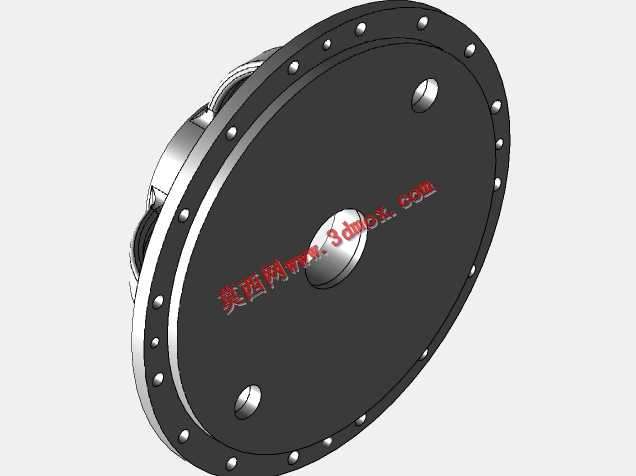

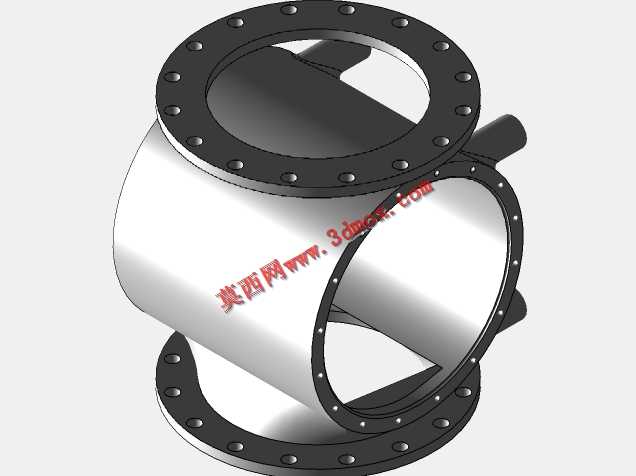

这款旋转阀主要应用于粉体、颗粒状散料的工况输送环节，常见于粮食加工、化工原料输送、建材粉体配料、医药食品散料转运等生产场景，安装在料仓出料端与输送管道的衔接位置，承担定量给料、锁气隔压的核心作用，既可以保障上部料仓的物料均匀稳定下落，又能阻断上下工况的压力串通，避免气力输送系统的气压泄漏影响输送效率，带夹套的结构设计还可适配需要温控的物料输送场景，通过夹套通流温控介质，防止易吸潮、易结块、温敏性物料在阀腔内粘结卡滞，保障送料过程连续顺畅。从功能特性来看，该旋转阀采用转子带叶片的核心结构，转子转动过程中，叶片之间的容腔会依次携带物料从上部进料口转运至下部出料口，实现连续均匀的给料作业，两端伸出的轴端用于连接驱动机构，可配套减速电机实现转速调节，以此匹配不同的给料量需求；阀体上下两端均采用带螺栓孔的法兰连接结构，能够和上下游的设备法兰实现紧密对接，安装时只需对齐法兰孔位加装密封垫片后紧固螺栓即可，对接密封性可靠，可承受常规散料输送工况的压力差。在设计思路上，这款阀的阀体采用了圆筒形承压腔体结构，腔体壁厚满足常规工况的强度要求，两侧端盖通过螺栓与阀体连接，方便后期拆解维护转子与密封件；夹套层包覆在主腔体外侧，预留了介质进出接口，可根据工况需求通入冷却水、保温油等介质，维持阀腔内的温度稳定；转子叶片与阀体内壁的间隙设计控制在合理范围，既避免间隙过大导致锁气效果下降、给料精度不足，又防止间隙过小造成转动卡涩、磨损加剧的问题，轴端位置预留了密封件安装位，可根据物料特性选配填料密封、气封等不同密封结构，避免物料从轴端泄漏。从安装边界来看，上下法兰的螺栓孔采用均匀圆周排布，适配同通径的标准法兰对接，阀体两侧的轴伸长度、夹套接口位置均预留了足够的安装操作空间，安装时需保障阀体与上下游设备的同轴度，避免法兰对接错位造成密封失效或额外的管路应力，同时要预留驱动机构的安装位置与后期维护的操作空间，保障设备投用后可顺利完成日常检修、易损件更换等作业。
