泥浆泵改造用机械密封筒结构设计

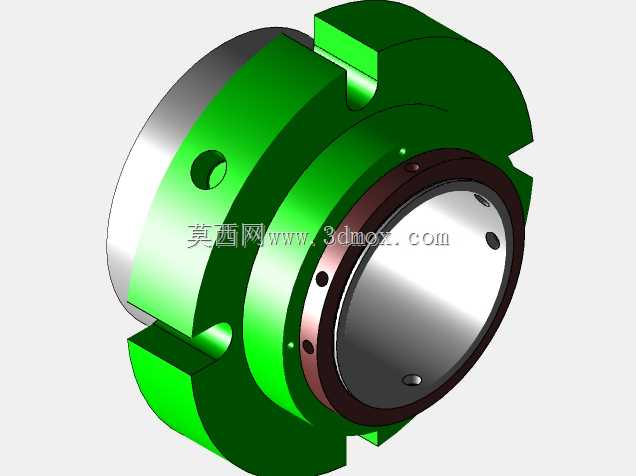

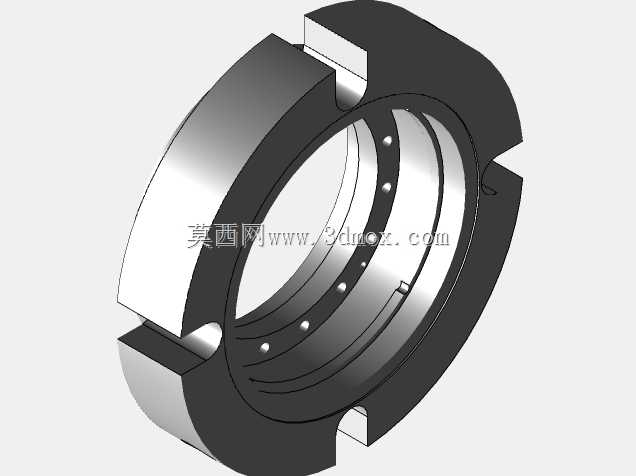

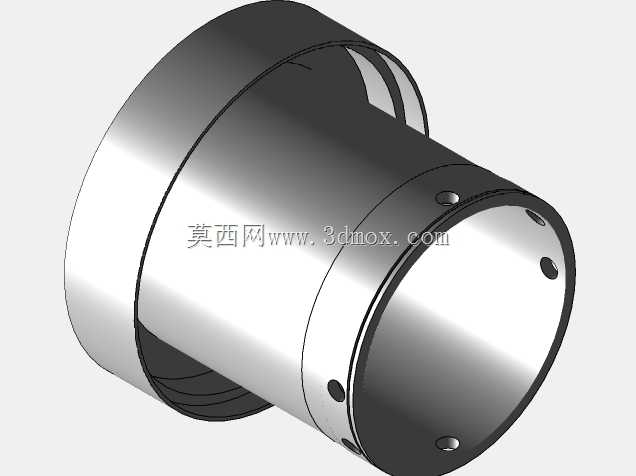

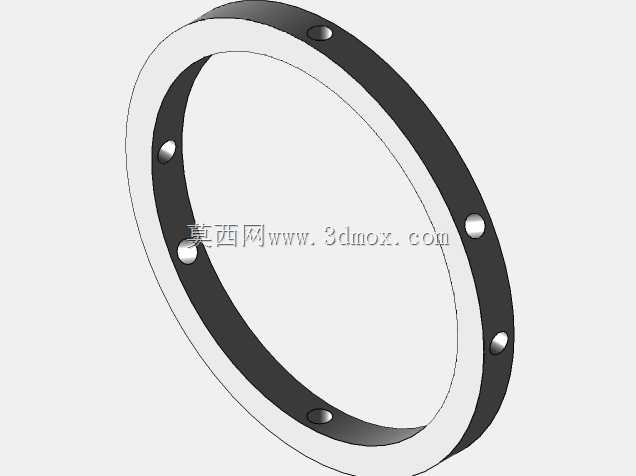

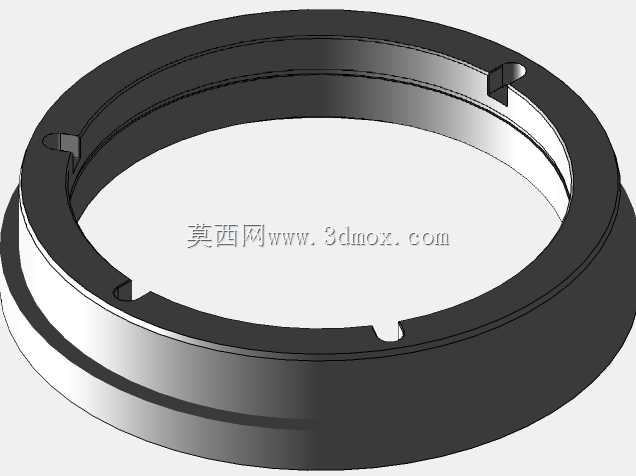

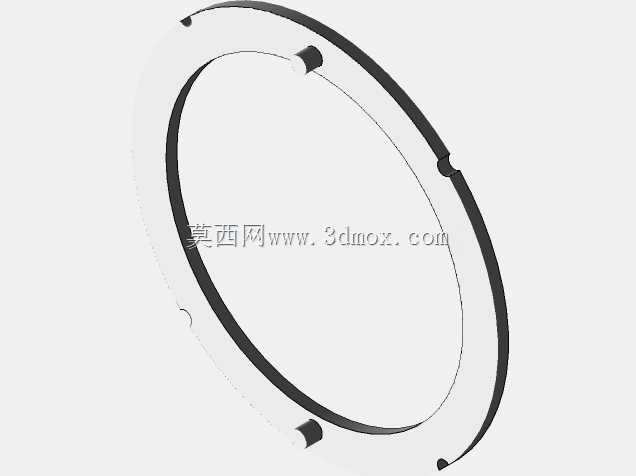

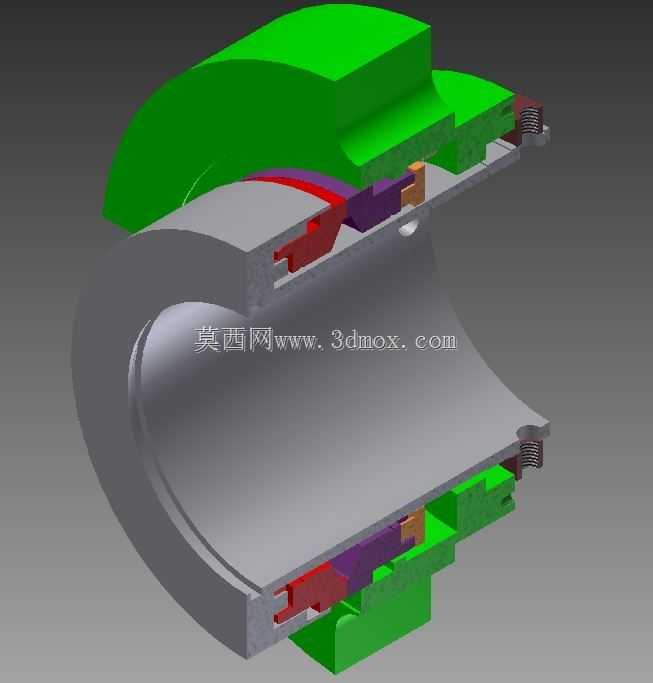

在油田钻井、盾构掘进、尾矿输送这类高磨蚀性浆体输送工况里，泥浆泵的轴端密封一直是运维环节的痛点，传统填料密封不仅磨损快、漏浆问题频发，还会造成轴套的快速损耗，每次停机更换密封件都会打断连续作业节奏，带来不小的产能损失。这款针对100mm轴径设计的机械密封筒，就是为解决这类工况下的密封可靠性问题做的改造适配结构。从结构剖视能看到，整套密封采用集成式筒状设计，将动环、静环、补偿弹簧、辅助密封圈全部整合在筒状壳体内，不需要在泵体端盖处做复杂的配做加工，安装时只需将整套密封筒套入泵轴，对齐端盖螺栓孔即可完成固定，大幅降低现场改造的加工难度，适配现场老旧泥浆泵的快速升级需求。设计时首先考虑的是浆体介质的侵入问题，密封端面外侧设置了多重挡浆结构，绿色的硬质防护环直接阻挡大颗粒磨料进入密封摩擦副区域，避免硬质颗粒划伤密封端面；补偿弹簧采用外置式布局，不与输送浆体直接接触，杜绝弹簧被泥浆卡滞导致的补偿失效问题，这一点和常规内置弹簧的机械密封有明显区别，更适配高固体含量的输送介质。密封的摩擦副配对选用了硬质合金对碳化硅的材质组合，抗磨性能足以应对含砂量较高的浆体冲刷，辅助密封圈根据输送介质的腐蚀特性可选配丁腈橡胶或氟橡胶材质，覆盖常规水基泥浆、轻度腐蚀浆体的使用需求。从安装边界来看，密封筒的轴向尺寸经过压缩优化，不需要改动原有泵体的轴端预留空间，适配多数现役卧式、立式泥浆泵的端盖安装尺寸，100mm的适配轴径覆盖了中小排量泥浆泵的主流轴系规格。实际运行时，动环随泵轴同步转动，静环在补偿弹簧的预紧力作用下始终与动环端面保持贴合，端面间形成极薄的液膜实现密封，相比传统填料密封，泄漏量可降低90%以上，同时轴套不会受到填料的研磨磨损，能大幅延长泵轴的使用寿命。整套密封筒的结构做了分体式模块化设计，现场拆解更换易损件时不需要整套拆卸，只需拆开端盖即可更换摩擦副组件，运维效率比传统密封结构提升数倍，适合连续作业要求高的工矿场景使用。
