方形法兰安装式齿轮旋转油泵结构设计

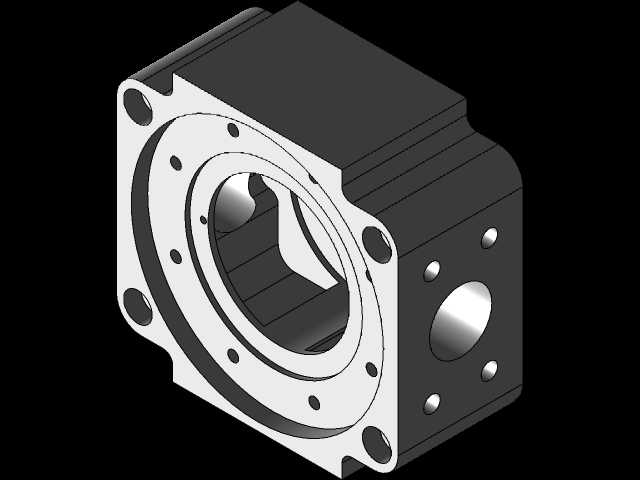

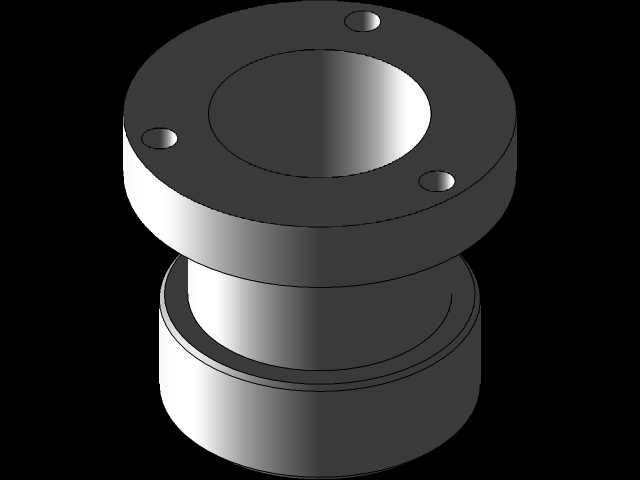

　　这款齿轮旋转油泵主要面向中小型液压系统、润滑回路的供油需求设计，常见应用场景涵盖机床主轴润滑单元、小型液压站动力供油、工程机械辅助润滑回路、轻工设备液压动力源等工况，核心作用是通过齿轮副的连续啮合，在密闭腔体内形成稳定容积变化，完成低压到中压区间的油液输送，为后端执行元件提供稳定压力油液，或是为摩擦副提供持续的润滑介质供给。从结构设计思路来看，整体采用方形法兰安装布局，安装面预留多组均匀分布的螺栓过孔，可直接贴合安装在设备的油箱侧壁或者集成阀块表面，无需额外设计转接安装支架，能有效缩减设备整体的装配空间占用；泵体主体采用方正的块式结构，相比圆柱形泵体，在集成布管时更易固定外接管路接头，侧面预留的进出油口采用标准内螺纹接口形式，

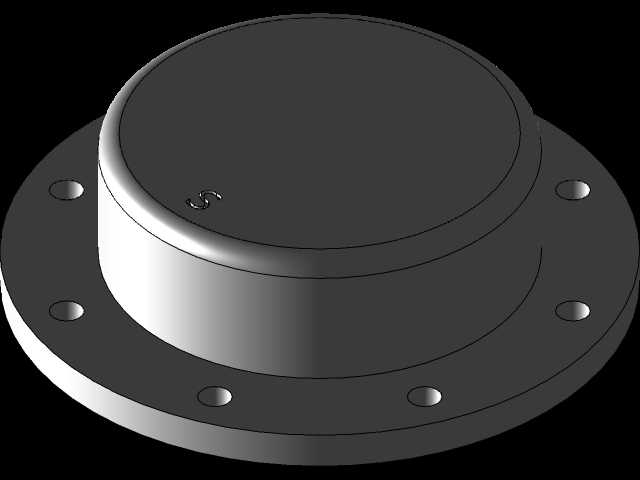

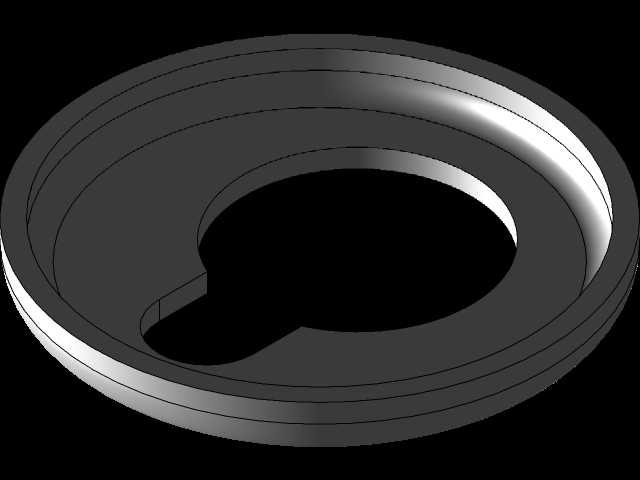

　　可直接适配常用的液压油管接头，减少现场配管的加工工作量。泵体上部的端盖采用止口定位结构，与泵体主体配合时可自动保证同轴度，端盖与泵体之间的密封面预留了密封槽安装位置，可适配O型密封圈实现静密封，避免泵体在额定工作压力下出现油液渗漏问题；下部伸出的动力输入轴采用阶梯轴设计，轴端预留了键槽结构，可通过联轴器或者同步带轮与驱动电机连接，轴伸位置设计了密封腔，可安装骨架油封实现动密封，防止油液沿轴向外泄漏。从安装边界来看，方形安装法兰的对角螺栓孔距适配常规小型泵组的安装尺寸，整体轴向长度控制紧凑，在布置时不需要预留过大的轴向操作空间，进出油口的中心高度与安装面保持固定尺寸差，设计集成油路时可直接按该尺寸预留油道位置，不需要额外调整管路走向。

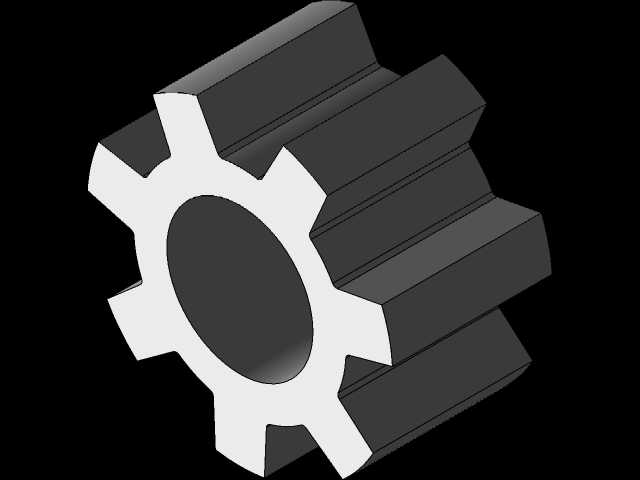

　　内部齿轮副采用渐开线圆柱齿轮设计，啮合间隙控制在合理区间，既可以保证油液输送时的容积效率，又能避免齿轮啮合时出现卡滞、磨损过快的问题；泵体内部的吸油腔与压油腔通过齿轮啮合线自然分隔，不需要额外设置分隔元件，简化了内部结构的同时也降低了加工难度，整体零件数量少，后期拆解维护时仅需拆开上端盖即可检查内部齿轮磨损情况，日常维护成本较低。在实际选型适配时，该泵的流量特性随转速线性变化，可通过调整驱动电机的转速匹配不同的供油流量需求，适合对供油稳定性有要求但流量需求不大的润滑或低压液压场景，安装时仅需保证输入轴与驱动轴的同轴度误差在允许范围内，即可长期稳定运行，不会出现额外的偏磨损耗。
