循环轴流泵工业流体输送设备结构

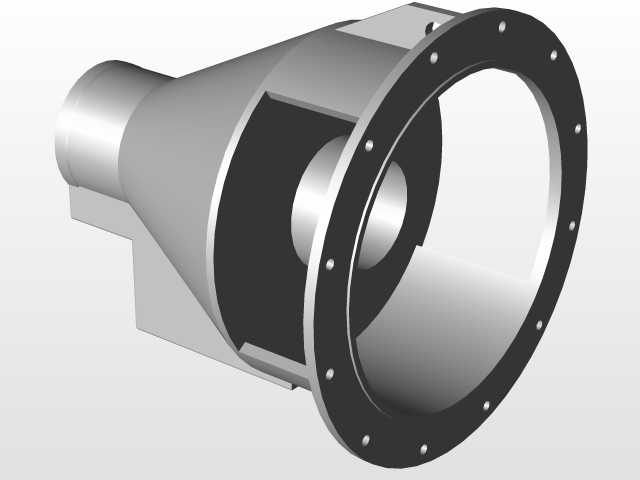

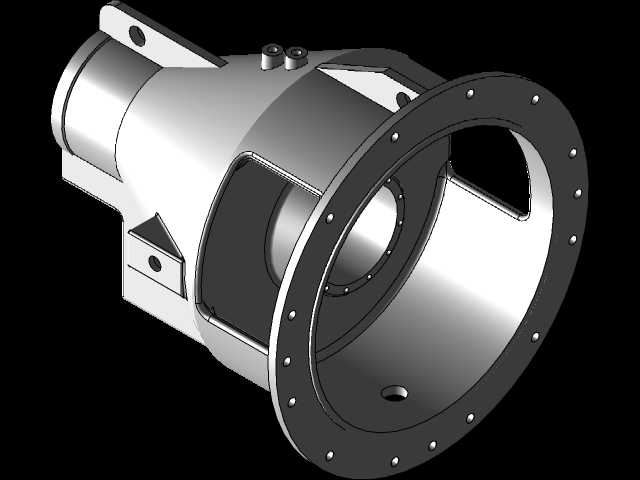

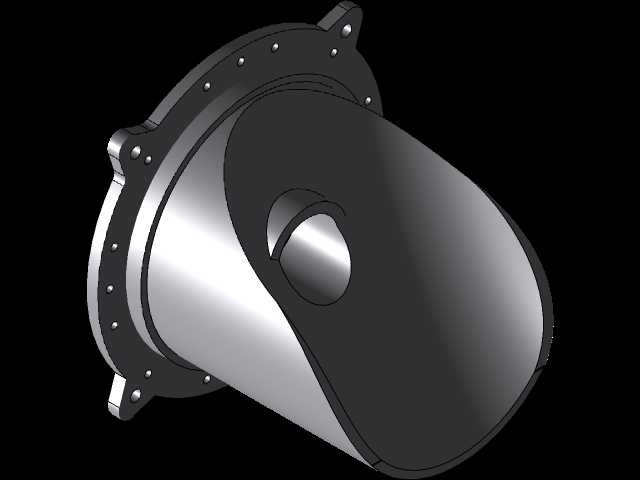

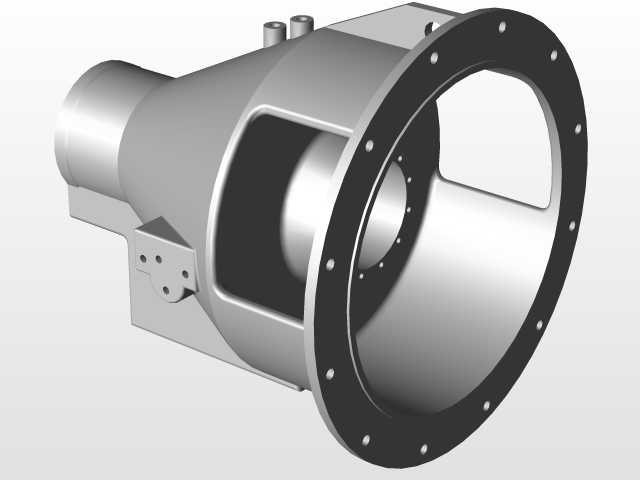

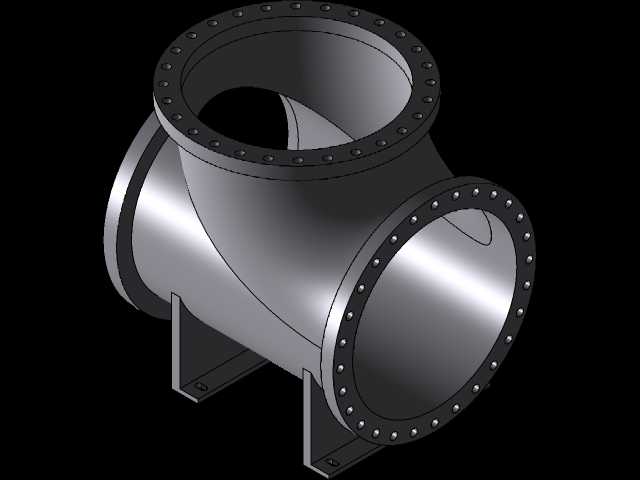

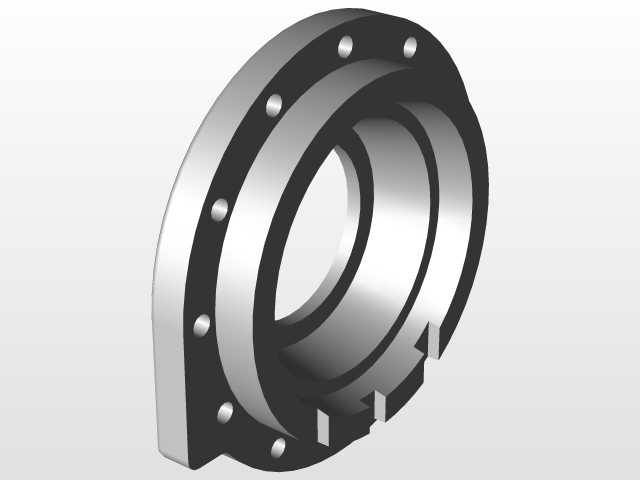

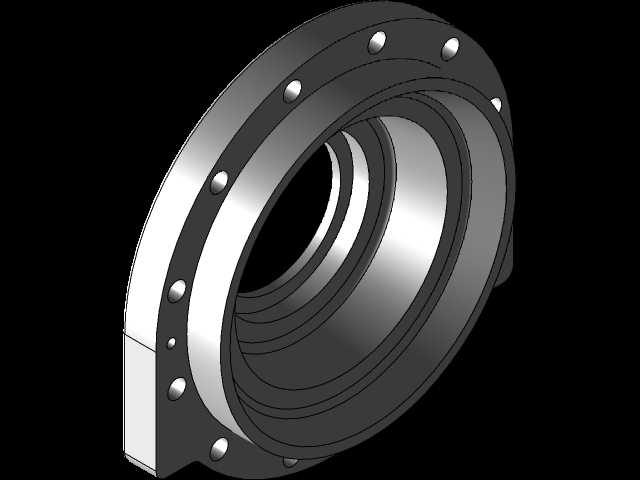

　　该轴流泵结构主要面向大流量低扬程的工业流体循环场景，常见于热电厂循环水系统、化工流程介质输送、大型水利调水、市政给排水管网增压等工况，核心作用是通过叶轮的高速旋转对流体做功，实现连续稳定的流体输送，满足工艺系统对介质流量、压力的工况要求。从结构设计来看，整体采用卧式悬臂布置形式，进水端为渐缩式锥形流道，这种设计能够让进入叶轮的流体保持均匀的流速分布，减少入口处的涡流损失，降低流体进入叶轮前的紊流扰动，提升泵组整体的运行效率。出水段采用弯管扩压结构，将叶轮输出的高速流体动能逐步转化为压力能，同时弯管段的法兰连接结构可直接对接工艺管线，减少现场安装的管线改造成本。泵体底部设置的一体式支撑脚，在建模时充分考虑了安装面的平面度公差要求，

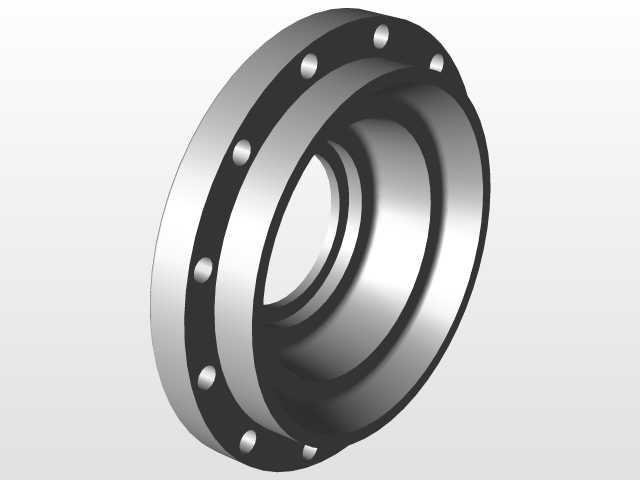

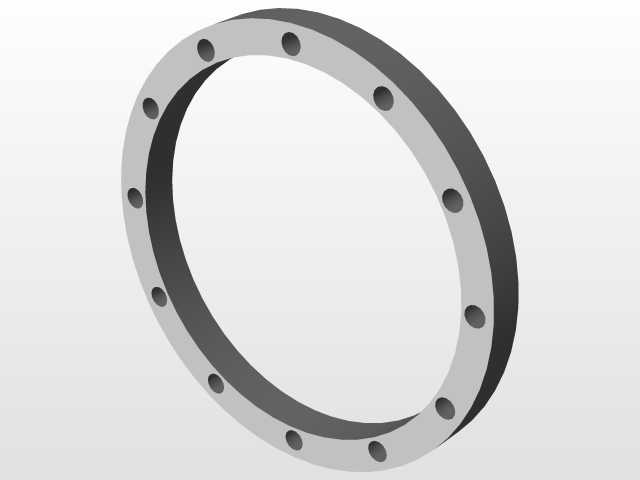

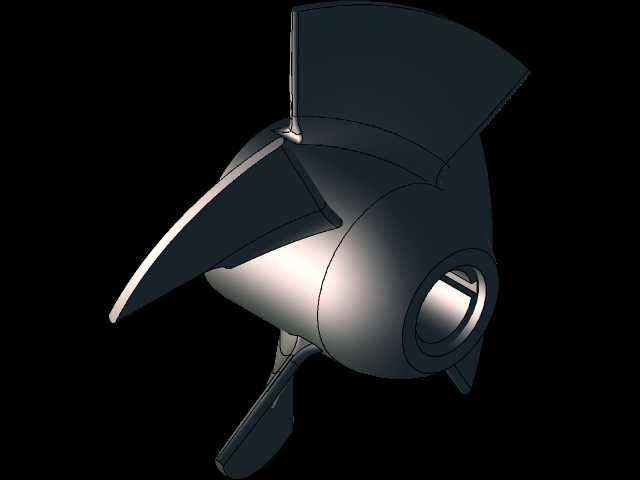

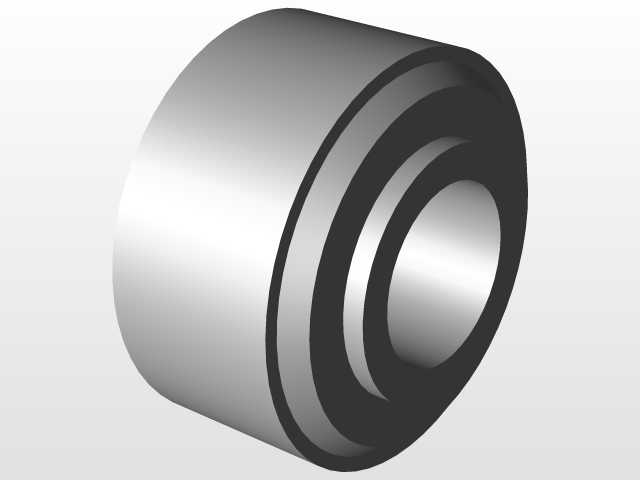

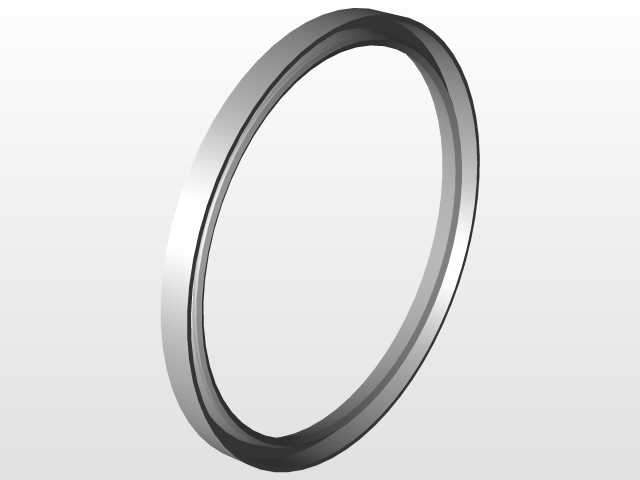

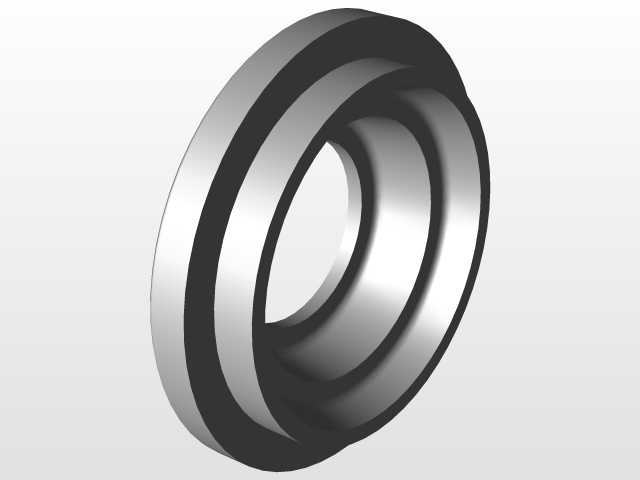

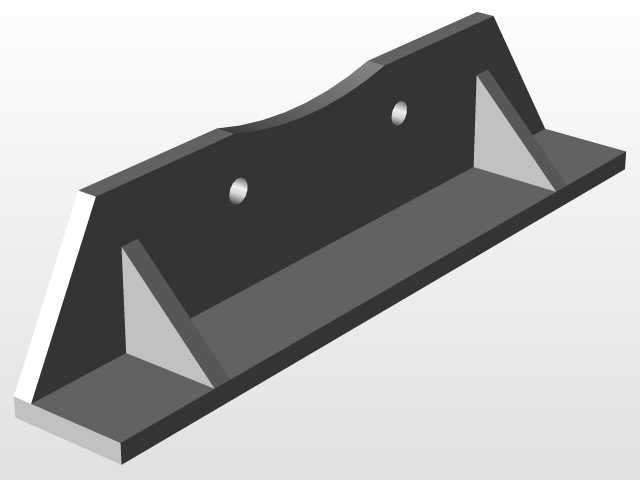

　　支撑位置经过载荷校核，能够承受泵组运行时的动载荷与管路传递的附加载荷，避免运行过程中出现共振或结构变形。叶轮作为核心做功部件，采用轴流式叶片设计，叶片翼型经过水力优化，在保证大流量通过能力的同时，减少叶片表面的气蚀风险，延长过流部件的使用寿命。泵轴采用悬臂支撑结构，轴端的密封安装位预留了足够的机械密封或填料密封安装空间，可根据输送介质的腐蚀性、温度参数适配不同的密封形式，满足不同工况的密封要求。进出口法兰的螺栓孔排布符合通用管路连接标准，安装时可直接匹配同公称通径的标准管路附件，无需额外制作过渡连接件。建模过程中对各部件的装配间隙做了精准还原，包括叶轮与泵壳之间的径向间隙、轴与轴承位的配合公差、密封件的压缩量预留等细节，

　　能够直接用于后续的工程出图、装配干涉校验、CFD流体仿真前处理，也可作为设备选型阶段的结构参考，帮助设计人员快速确认设备的安装空间、接口尺寸是否符合现场布置要求。整体结构的外形轮廓充分考虑了现场检修的操作空间，泵壳的中分面设计可实现不拆进出口管线即可完成内部叶轮、密封件的检修更换，降低后期运维的工作量。
