14英寸重型刀闸阀三维结构设计

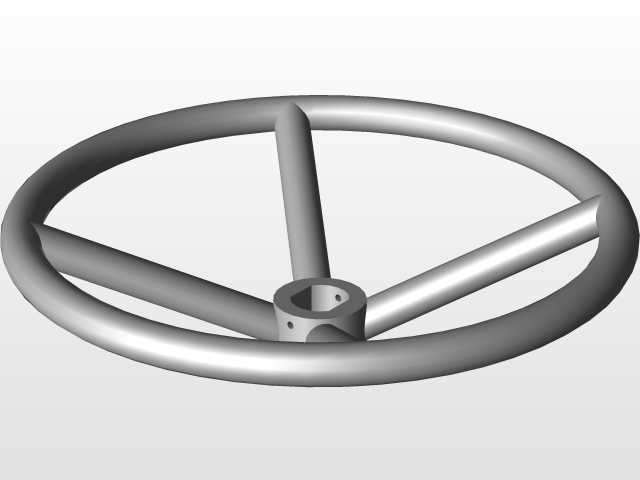

　　这款14英寸刀闸阀的结构设计，核心面向矿山、冶金、污水处理、煤炭洗选这类含固体颗粒、高浓度浆料的重型输送工况，这类场景下普通闸阀容易出现阀板卡滞、密封面磨损快、启闭扭矩过大的问题，设计阶段就针对性做了结构强化。从整体结构来看，采用明杆手轮驱动结构，手轮采用三辐条式铸钢件设计，直径匹配14英寸通径的启闭扭矩需求，操作人员无需额外加力杆即可完成带压工况下的启闭操作，阀杆采用梯形螺纹传动，螺纹段做了耐磨处理，长期频繁启闭也不会出现螺纹滑牙、咬合的问题。阀体部分采用双法兰连接结构，法兰螺栓孔的排布完全适配同压力等级的工业管道法兰标准，安装时无需额外加工适配法兰，法兰密封面采用突面结构，可适配非金属垫片、金属缠绕垫片等多种密封件，

　　满足不同压力、温度工况的密封需求。阀板采用整体式不锈钢刀型结构，刃口做了倒角磨削处理，启闭过程中可以直接切断管道内的纤维、固体结块等杂物，避免杂物卡滞在密封面导致内漏，阀板两侧设置了可更换的密封副，磨损后无需整体更换阀门，仅需拆开压盖更换密封件即可，大幅降低后期维护成本。设计过程中特意控制了阀体的轴向安装尺寸，相比同通径的普通楔式闸阀，这款刀闸阀的轴向长度缩短近三分之一，适合安装空间局促的管廊、设备进出口位置，同时阀体底部设置了排渣口结构，长期使用后沉积在阀腔底部的固体残渣可以通过排渣口清理，避免残渣堆积导致阀板无法完全关闭。导向结构采用双侧长导向筋设计，阀板升降过程中全程被导向筋约束，不会出现侧向偏移，即使在高压差工况下启闭，

　　阀板也不会出现卡涩、偏磨的问题，阀杆位置设置了防尘密封结构，避免外界粉尘、浆料进入阀杆螺纹区域，保证传动结构的长期运行可靠性。从安装边界来看，法兰端面的垂直度、螺栓孔的位置度公差都控制在工业管道安装的标准范围内，现场安装时无需额外修配即可完成对接，手轮的安装高度预留了足够的操作空间，操作人员站在管道侧面即可完成启闭操作，无需额外搭设操作平台。
