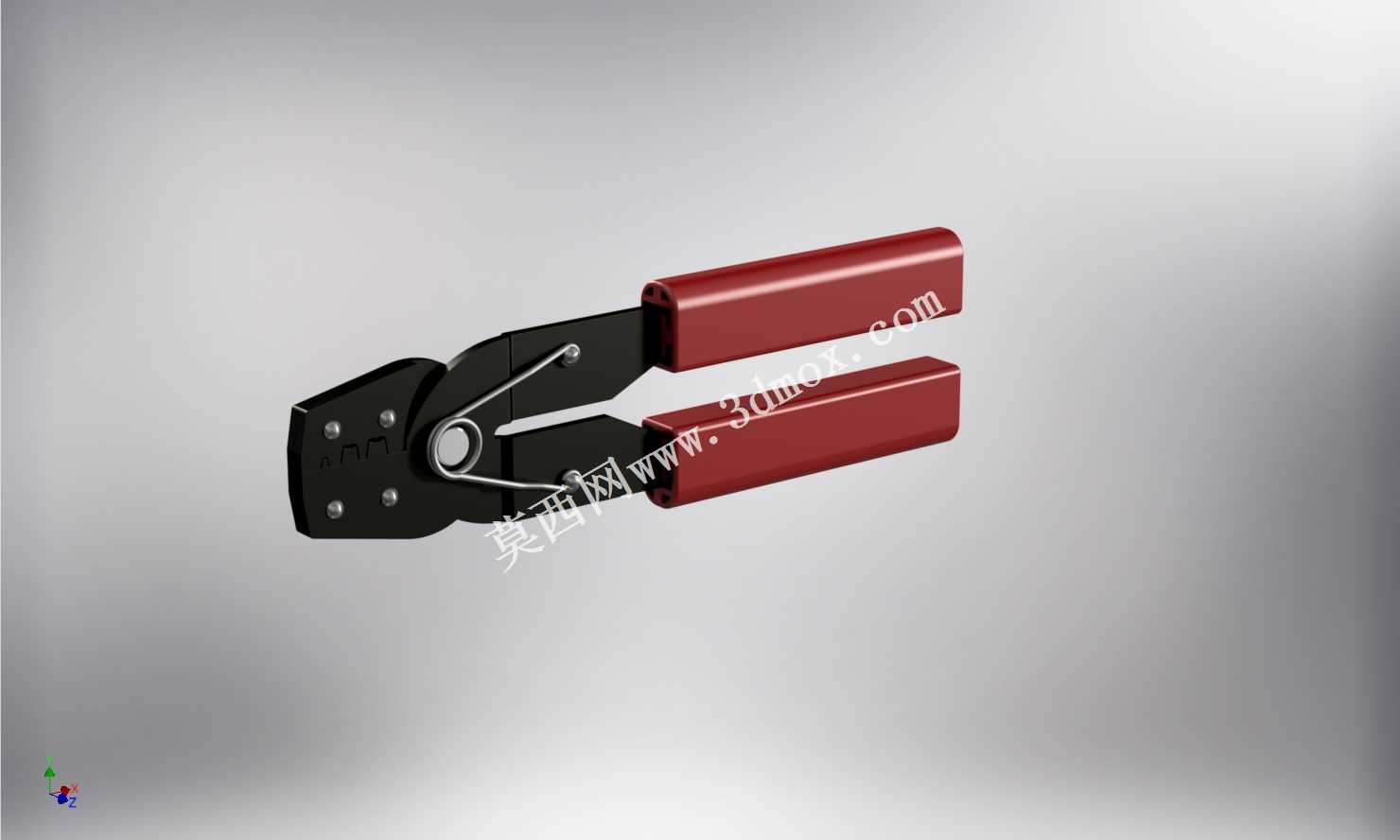

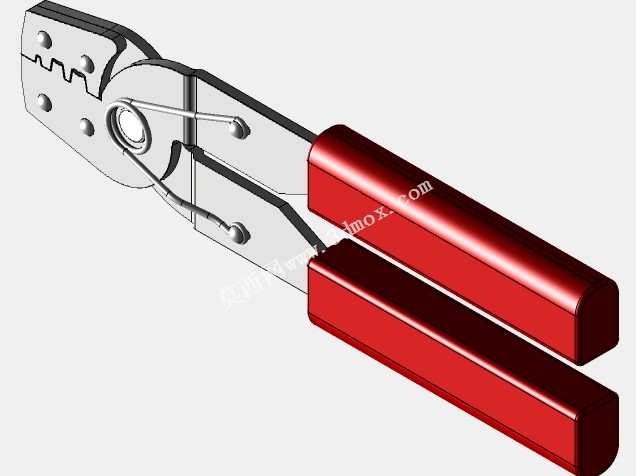

手动非绝缘端子压接钳结构设计

这款手动压接工具主要面向电气装配、线束加工、设备维保等场景的非绝缘电线端子压接作业，是低压电气布线、家电线束组装、配电柜二次回路接线、小型机电设备线路接驳环节的常用手动作业工具，能够在无外接动力的作业场景下，完成裸端子与多股铜芯电线的牢固压合，替代传统焊接、螺丝拧接的接线方式，让接线作业更高效，压接后的接点接触电阻更低、抗拉力更强，能有效避免线路虚接、脱落引发的电气故障。从功能特性来看，这款工具采用杠杆式省力结构，通过中部的铰接转轴实现力的放大，操作人员握持手柄施加较小的握力，即可在钳口的压接模腔位置输出足够的压合力，让金属端子产生可控的塑性变形，紧密咬合住电线的铜芯与绝缘层衔接位置，保证压接后的接点能够承受规定的拉拔力，同时满足导电性能要求。钳头位置设置的多组压接模腔，可以适配不同线径规格的非绝缘端子，无需额外更换模头即可应对常规小线径范围的压接需求，手柄位置采用绝缘包覆设计，在低压作业场景下能够为操作人员提供基础的防护，避免误碰带电部位引发的安全隐患。在设计思路上，这款工具优先考虑手动作业的操作舒适度与力传递效率，整体结构采用对称式布局，铰接点的位置经过反复校核，既保证足够的力臂比实现省力效果，又避免手柄开合角度过大导致操作不便，钳头的压接模腔采用精准的型面设计，压合时能够让端子变形均匀，不会出现端子开裂、压接过深切断铜丝或者压接过松接触不良的问题。钳身的金属部件采用高强度钢材加工，保证长期反复使用不会出现变形、模腔磨损的问题，手柄的包覆层采用防滑耐磨的绝缘材质，贴合人手握持的曲面形态，长时间作业不易产生手部疲劳。从外形尺寸与安装边界来看，这款工具为手持便携式设计，整体长度适配成年人单手握持操作，开合时的最大展开宽度不会占用过多操作空间，既可以在车间流水线的固定工位使用，也适合外出上门维保、户外线路抢修等狭小空间的作业场景，无需额外的安装固定，随身携带即可随时开展作业，钳头的紧凑结构能够伸入空间局促的接线盒、设备内部接线位完成压接操作，不会因为结构过大干涉周边的元器件。
