赛车用直列式燃油滤清器结构设计

　　在赛车燃油供给系统的改装与原厂性能升级场景中，燃油清洁度直接决定喷油嘴的雾化精度、高压油泵的柱塞磨损速率以及燃烧室的积碳生成速度，直列式燃油滤清器作为串联在燃油管路中的核心净化部件，其结构设计与参数匹配直接影响整套供油系统的可靠性与动力输出稳定性。这款直径50mm的直列式燃油滤清器，针对赛车高负荷、高燃油流量的使用工况做了定向优化，区别于民用车辆原厂配备的一次性纸质滤芯滤清器，它采用可重复使用的不锈钢网过滤结构，能够在高燃油流速下保持稳定的过滤精度，不会因为大流量供油出现滤芯破损、过滤效率骤降的问题。

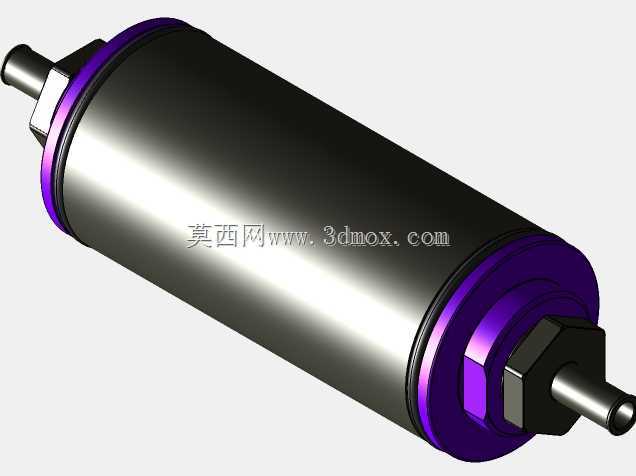

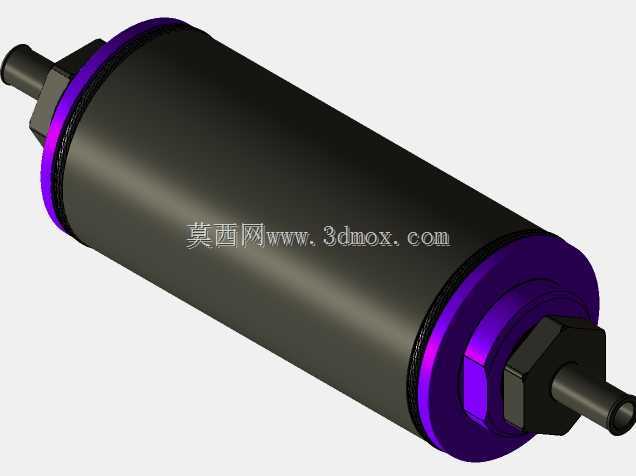

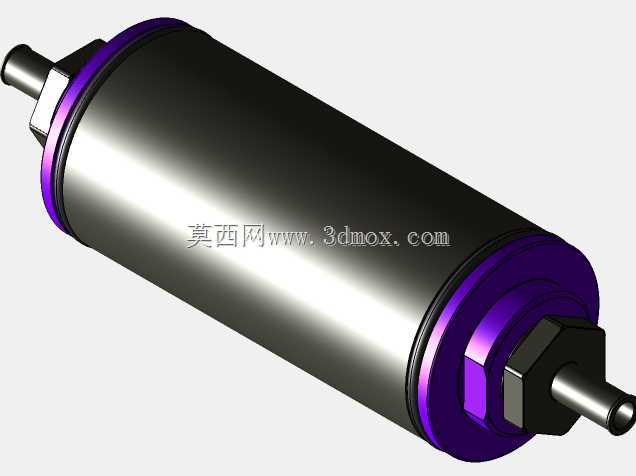

　　从实际安装边界来看，这款滤清器主体外径控制在50mm，两端快插接口的内径为6mm，能够适配多数改装场景下的6mm耐油燃油软管，整体柱形直列结构不需要额外的异形安装空间，在赛车紧凑的发动机舱或者底盘燃油管路布局中，可以顺着管路走向直接串联固定，不需要做大幅度的管路弯折调整，能减少管路接头数量，降低燃油渗漏的风险。两端的端盖采用密封结构设计，紫色端盖为快拆式锁紧结构，日常维护时不需要整体切割管路，只需要松开端盖锁紧结构即可取出内部不锈钢滤网进行清洁，重复使用，能够适配赛车赛事中高频次的车辆维护需求，不需要每次保养都更换整个滤清器总成，降低赛事运维成本。

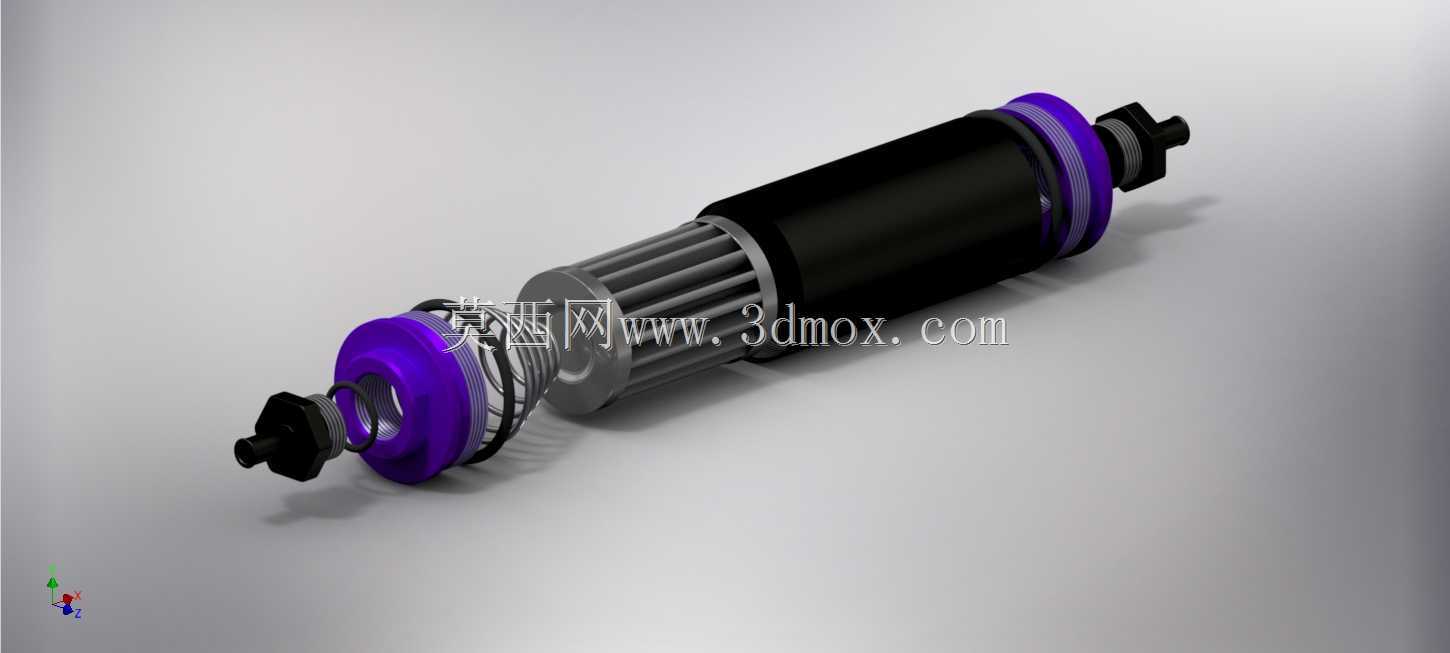

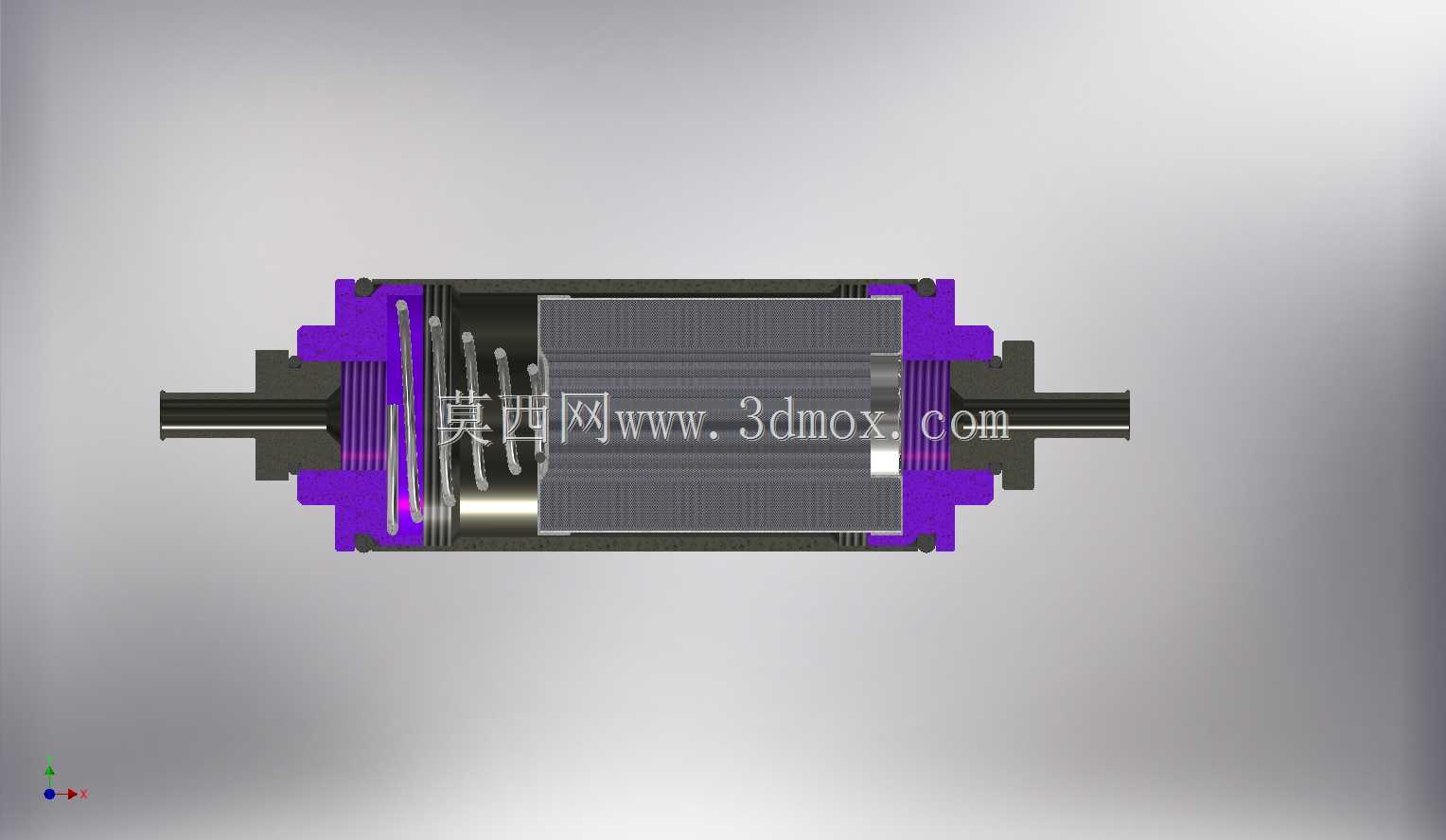

　　设计过程中，过滤网格的建模没有采用常规的多边形实体阵列方式，而是采用参数化曲面构建的方式还原滤网的实际编织结构，既能够准确呈现滤网的实际通流面积，也能避免实体阵列带来的模型数据量过大的问题，方便后续做流体仿真分析时的网格划分。整个滤清器的模型由11个独立实体零件组成，涵盖外壳主体、两端快插接头、密封端盖、内部不锈钢滤网、锁紧卡簧等全部装配部件，每个零件都保留了完整的装配配合关系，能够直接用于装配干涉检查、安装空间校核以及后续的加工出图。

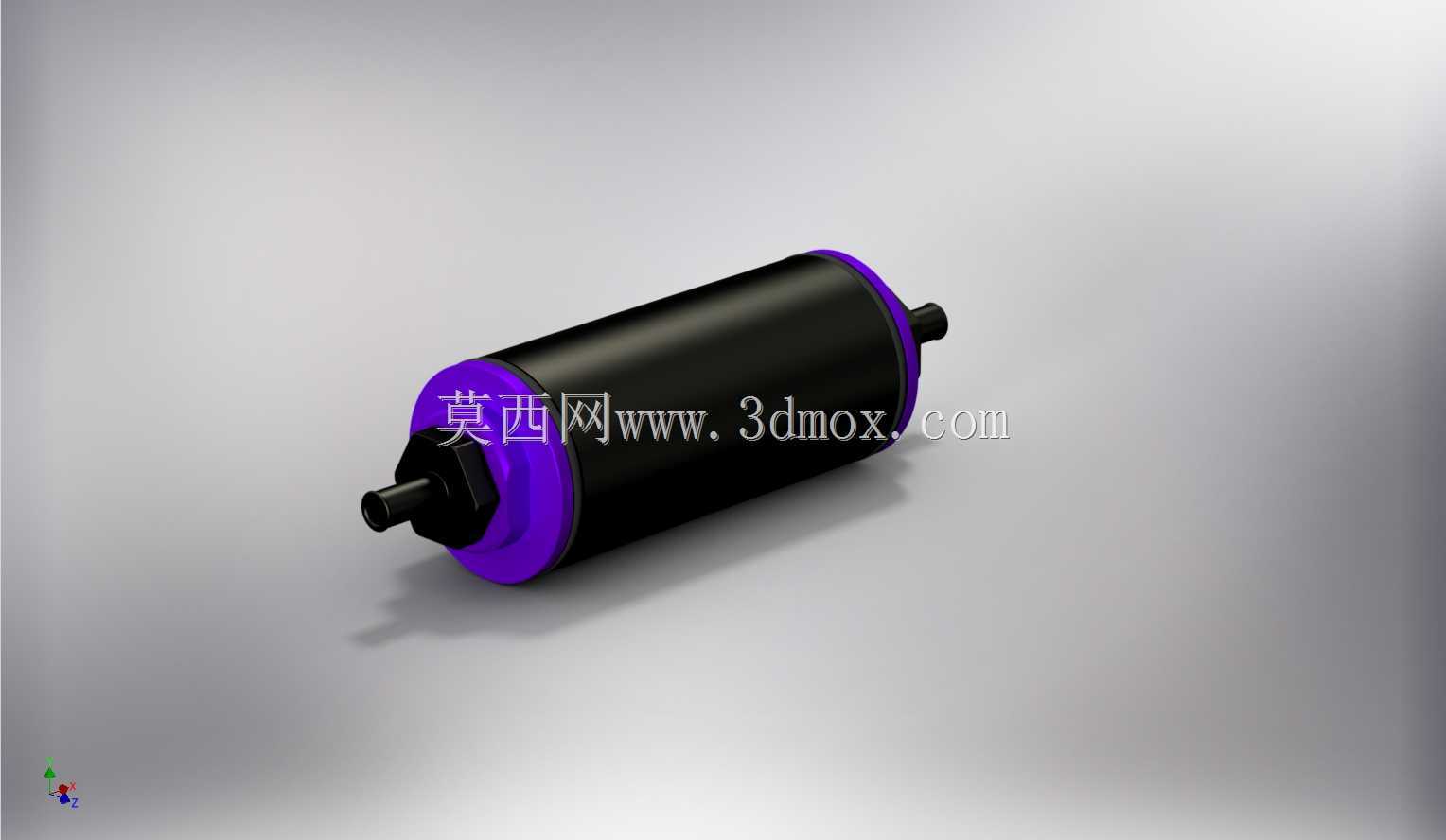

　　从功能特性上看，这款滤清器的不锈钢滤网能够有效拦截燃油中的金属碎屑、橡胶管路老化脱落的颗粒、加油过程中混入的杂质，避免这些硬质颗粒进入高压喷油嘴造成针阀卡滞、喷孔磨损，也能减少杂质进入燃烧室造成的缸壁拉伤、气门密封不严等问题。针对赛车常用的高辛烷值赛用汽油、乙醇混合燃油，外壳与端盖采用耐燃油腐蚀的材质设计，长期接触高腐蚀性燃油也不会出现材质溶胀、密封失效的问题。黑色主体外壳搭配紫色端盖的外观设计，也能适配改装车辆发动机舱的视觉风格，满足性能改装场景下的外观展示需求。

　　在实际选型匹配时，这款50mm直径的滤清器通流能力能够覆盖200-400马力区间的涡轮增压、自然吸气赛车的燃油供给需求，不会因为滤清器本身的流阻造成供油压力不足，在全油门高负荷工况下能够保持稳定的燃油通流量，保证燃油压力的稳定，避免因为供油不畅造成的空燃比异常、动力输出中断等问题。安装时只需要将滤清器串联在燃油泵与喷油轨之间的低压供油管路上，固定时让滤清器保持竖直或者水平状态即可，不需要刻意调整安装角度，两端的倒刺式快插结构配合不锈钢喉箍锁紧，能够承受赛用燃油系统的工作压力，不会在高负荷工况下出现管路脱开、燃油渗漏的风险。日常赛事间隙维护时，只需要拆开紫色端盖，取出内部不锈钢滤网用专用清洗剂冲洗干净，吹干后重新装回即可继续使用，不需要更换滤芯配件，能够适应赛事现场快速维护的需求。
