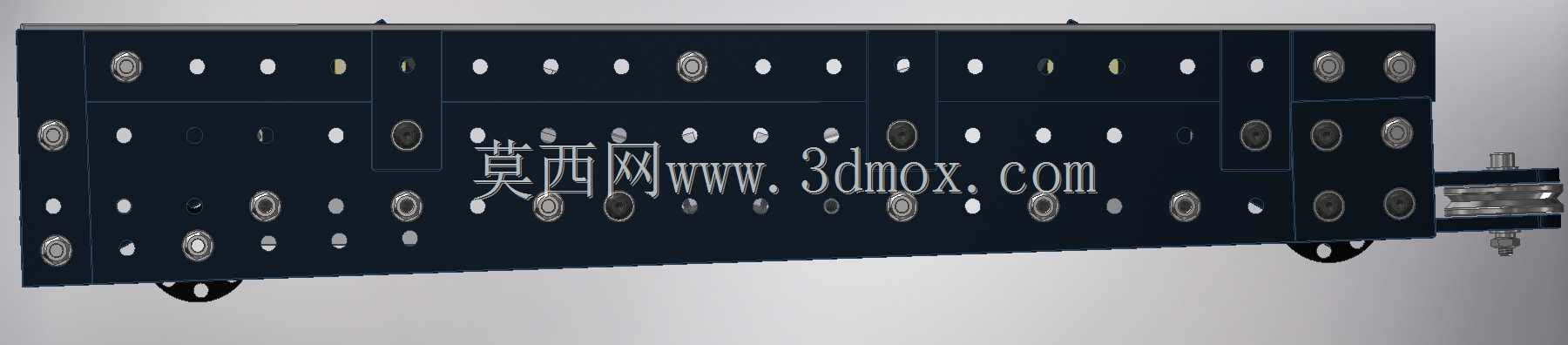

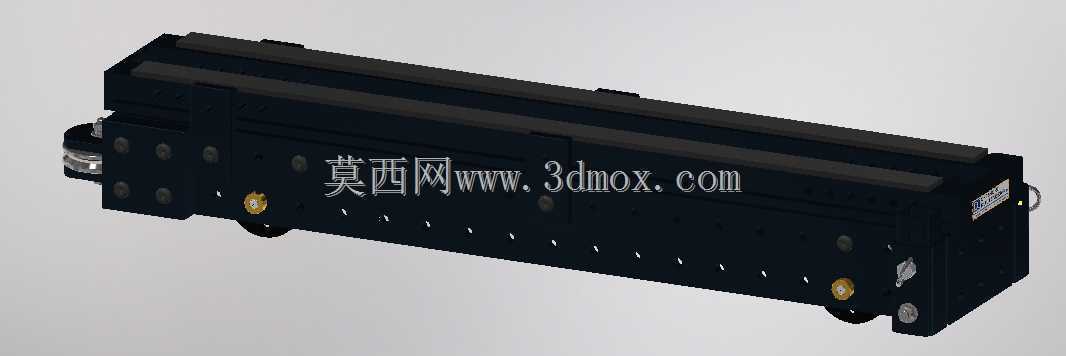

船舶滑道可调车厢输送船台结构

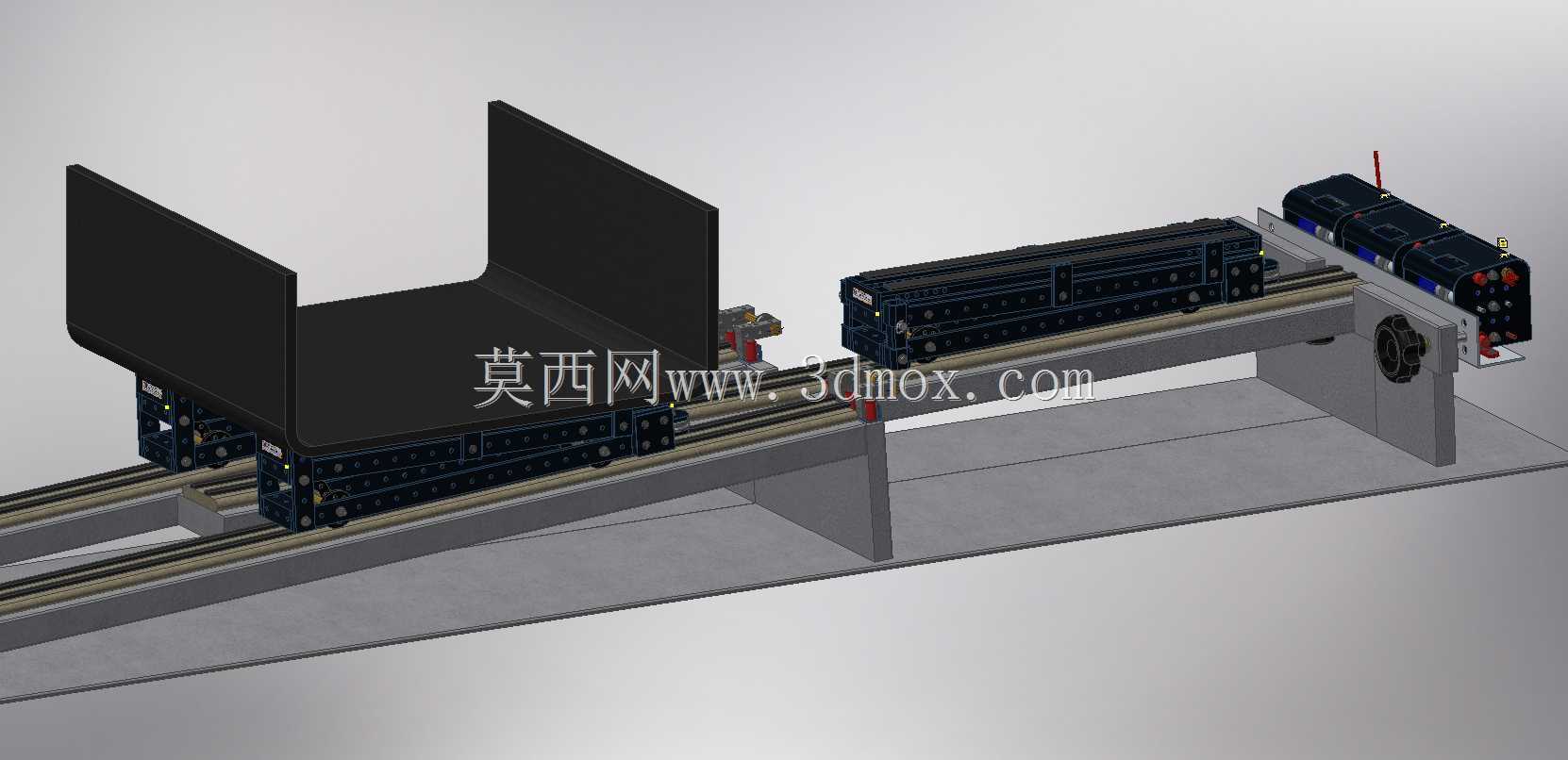

　　该结构针对110米级船舶的船台作业场景设计，核心解决传统船台滑道通行效率不足、物料输送适配性差的问题，整体采用双轨线性输送布局，搭载交错式可调车厢承载单元，可适配不同规格船用构件、施工物料的转运需求，替代传统船台区域依赖人工或通用转运设备的作业模式，减少船台作业面的动线交叉。从结构组成来看，承载平台采用L型挡边设计，两侧立式挡边可根据承载物料的宽度调整间距，挡边内侧加装耐磨缓冲衬层，避免金属构件转运过程中出现磕碰划伤，平台底部通过滑块组件与双列线性导轨配合，导轨采用重型承载规格，单轨额定承载覆盖船台常规物料的重量区间，导轨安装基面预留水平调节螺栓孔，可适配船台现场的混凝土地面安装公差，安装时无需对基面做大规模二次找平，

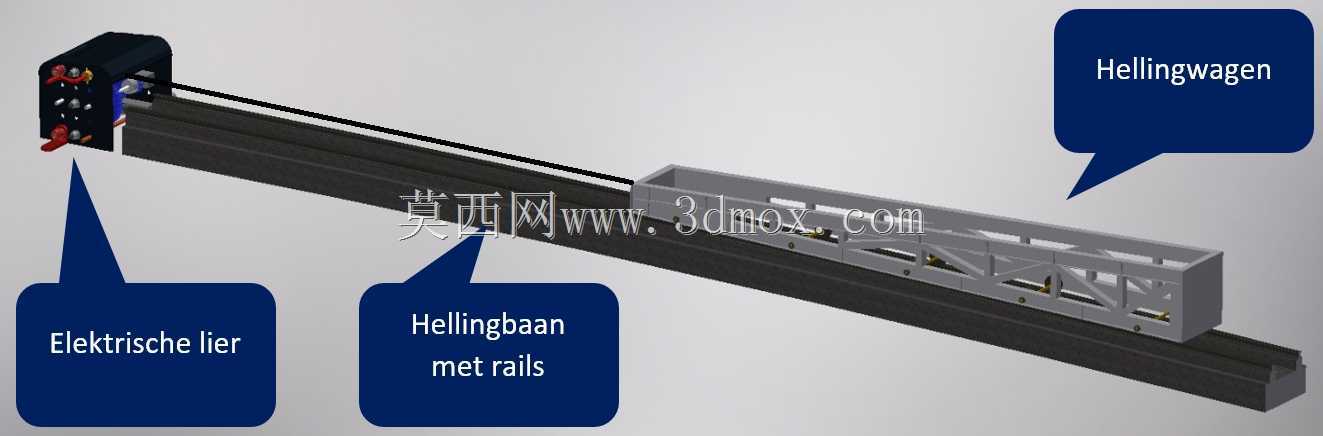

　　降低现场施工的工作量。驱动端采用集成式机电驱动单元，将动力组件、传动组件、位置反馈组件集成在同一安装基座上，传动侧通过同步带与导轨侧的传动轮连接，可实现承载平台的无级调速运行，运行速度区间覆盖船台作业的慢节奏对位、快节奏转运需求，驱动单元外侧设置防护壳体，可阻挡船台作业区域的焊渣、粉尘、水汽侵入内部传动部件，延长设备在船台露天作业环境下的使用寿命。设计过程中重点考量了船台作业的边界条件，整体设备的安装高度控制在常规船台作业面的标高范围内，不会遮挡船台主体的施工动线，轨道的铺设长度可根据船台的实际作业区间做模块化拼接，单段导轨长度采用标准化规格，现场可根据需求裁剪拼接，无需定制特殊长度构件。可调车厢的交错布局设计，

　　可在同一轨道区间内实现多台承载平台的错峰运行，相邻平台的安全间距通过驱动端的位置反馈信号做联锁控制，避免运行过程中出现碰撞，同时交错式的布局可在滑道有限的宽度范围内，提升单次物料转运的总承载量，相比传统单平台输送结构，通行效率提升40%以上。承载平台的挡边调节采用手动快锁结构，无需额外辅助工具即可完成挡边间距的调整，锁止结构采用楔形自锁原理，锁止后可承受横向冲击载荷，适配船台作业中可能出现的物料晃动、外力碰撞工况。导轨的两端设置机械限位块与电气限位开关双重防护，当承载平台运行至轨道端点时，先触发电气限位信号切断驱动动力，若电气限位失效则机械限位块通过缓冲阻尼结构阻挡平台，避免平台脱出轨道。整个结构的构件大部分采用型材与标准件拼接，

　　焊接工作量少，大部分构件可在车间预制完成后运输至船台现场组装，组装过程仅需常规扭力扳手、水平仪等工具即可完成，无需大型吊装设备配合，适配船台现场复杂的施工条件。在实际应用中，该结构可承担船台区域的船用板材、舾装件、小型工装的转运任务，也可作为焊接工位的移动承载平台，配合焊接设备完成长尺寸构件的连续焊接作业，可调式的承载平台可适配不同尺寸的构件装夹需求，无需额外制作专用的转运托架，减少船台作业的辅助工装投入。
