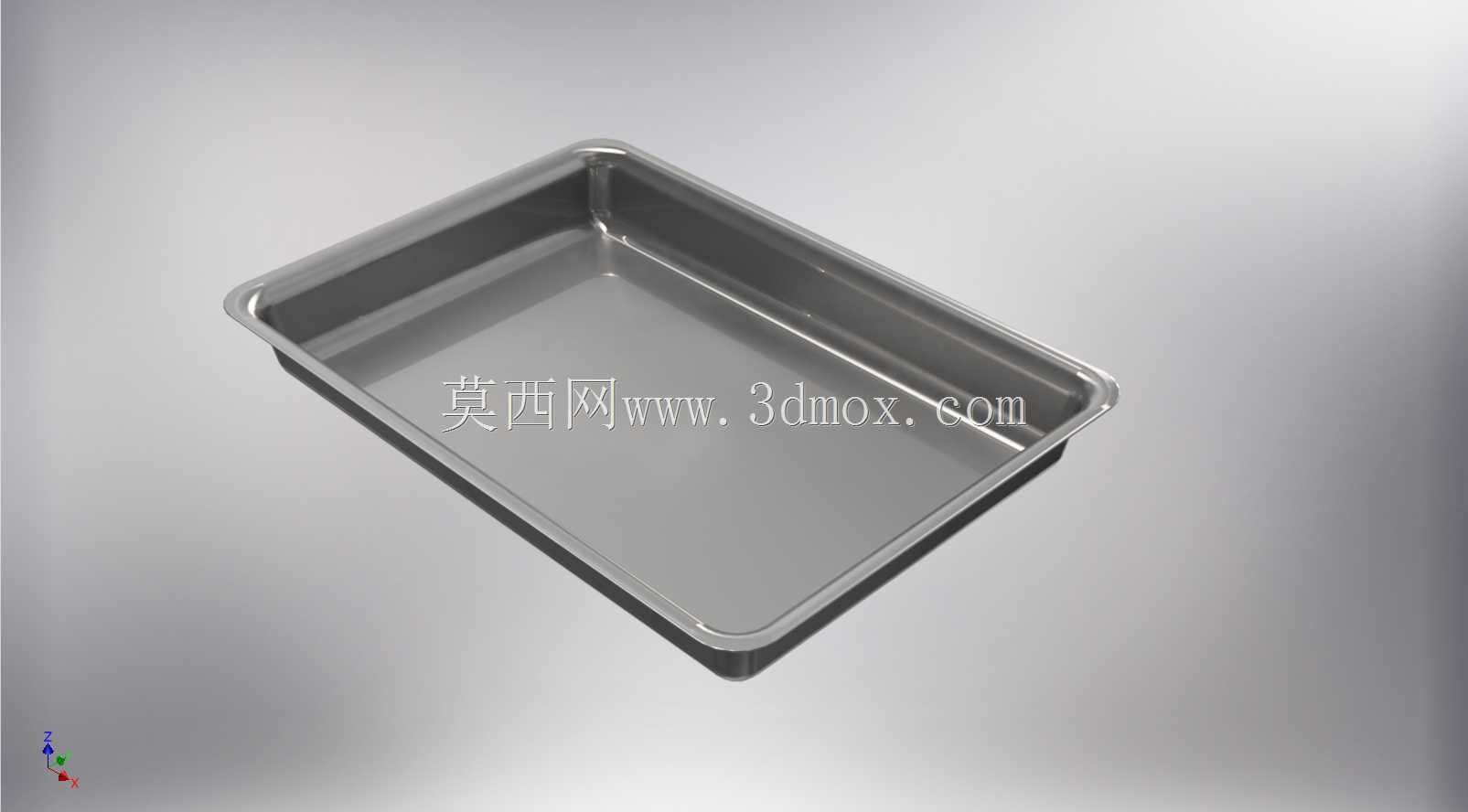

多规格不锈钢承托托盘结构设计

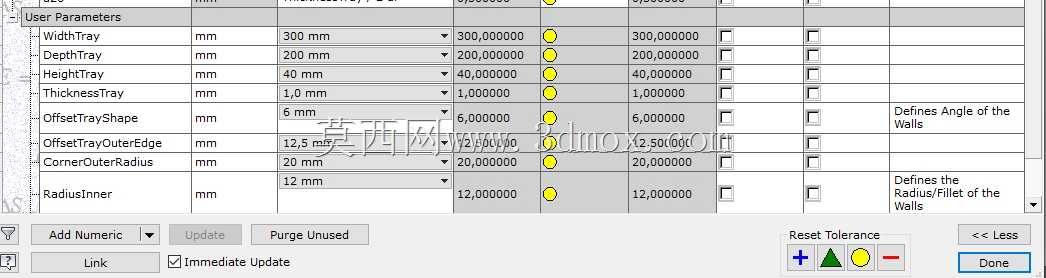

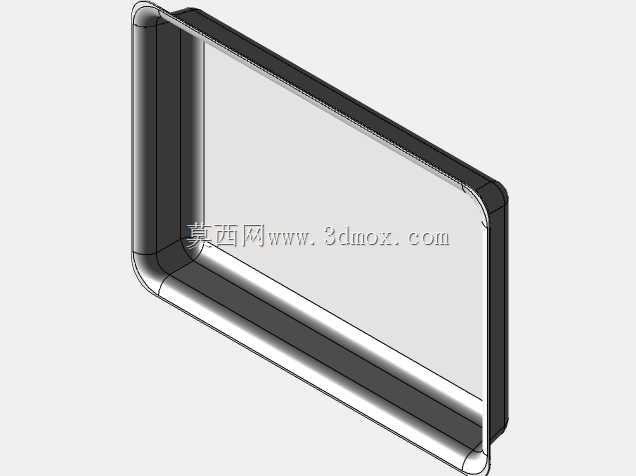

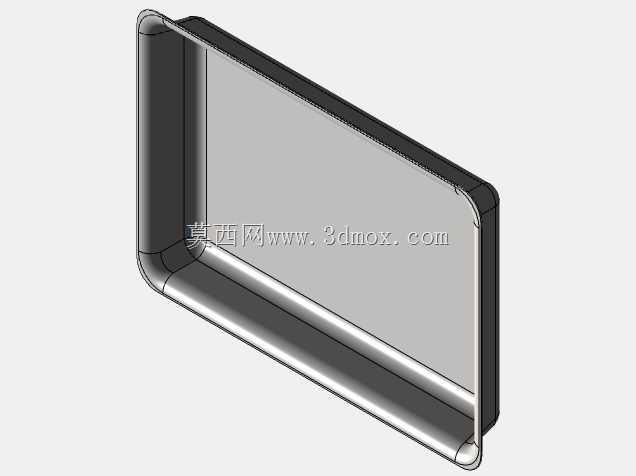

在车间日常运维、实验室检测作业场景中，这类不锈钢托盘是出镜率极高的基础承托器具，很多做设备配套、工位器具设计的工程师都接触过这类结构的建模需求。不同于普通民用塑料托盘，这款托盘采用薄不锈钢板一体冲压弯折成型，边缘做了卷边包边处理，既可以避免锋利板边划伤操作人员，也能提升整体结构的抗形变能力，满载承托时边缘不会因为应力集中出现翘曲变形。从实际使用角度出发，托盘的深度设计做了多档适配，较浅的款式适合放置小型加工零件、检测试样，拿取时不会因为盘壁过高遮挡视线，较深的款式可以承接少量加工废液、清洁残液，避免液体溢洒到工作台面或者地面，适配车间5S管理、实验室防污染的实际要求。尺寸规划上覆盖了常用的工位器具适配区间，宽度与深度的多档组合可以匹配不同规格的工作台面、物料架层板，不需要额外定制转接支架就能直接放置使用，高度参数的选择也兼顾了堆叠存放的需求，空置时多个托盘可以嵌套叠放，大幅减少仓储占用空间。盘底做了微度的平面度调校，放置在光滑台面时不会出现晃动摇摆的情况，承托重型零件时受力均匀，不会因为局部应力过大出现凹陷。设计这类薄壁冲压件的时候，要特别注意弯折处的圆角处理，圆角过小会导致冲压时板材开裂，圆角过大又会在嵌套堆叠时出现卡位不顺的问题，卷边结构内部做了空心卷边处理，在不额外增加板材厚度的前提下大幅提升了盘体的抗扭刚度，日常搬运握持卷边位置也能获得更好的受力手感，不会出现割手的问题。厚度选择上适配了不同的承重需求，较薄的板材适合放置轻型量具、耗材，整体重量轻便方便频繁转移，较厚的板材可以承托金属加工件、玻璃实验器皿，长期使用不会因为磕碰出现凹坑。这类托盘除了基础的承托功能，还可以配套工位做定制化的分区适配，比如在盘内加装分隔条就能实现不同规格零件的分类存放，表面光滑的不锈钢材质也方便日常清洁，沾染油污、试剂残留后可以直接用清洁剂擦拭，不会出现渗色、锈蚀的问题，适配多场景下的长期使用需求。建模过程中要重点控制弯折处的板材展开尺寸计算，避免实际生产时出现尺寸偏差，卷边位置的曲率要保持一致，保证整体外观的规整度，盘底的微小拔模斜度要控制在合理区间，既保证冲压脱模顺畅，也不会影响放置时的平稳性。
