金属加工用英制半径规测量片

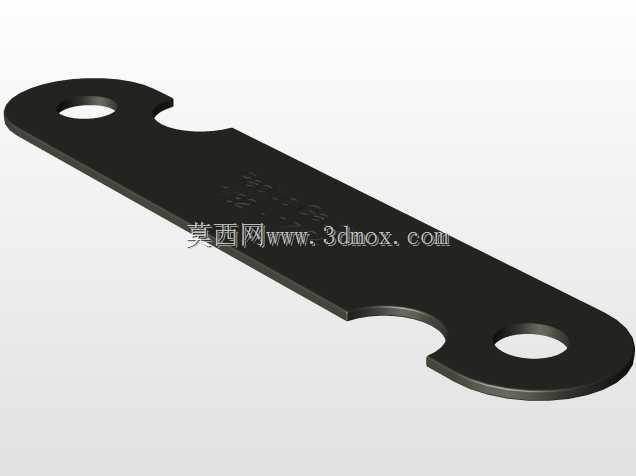

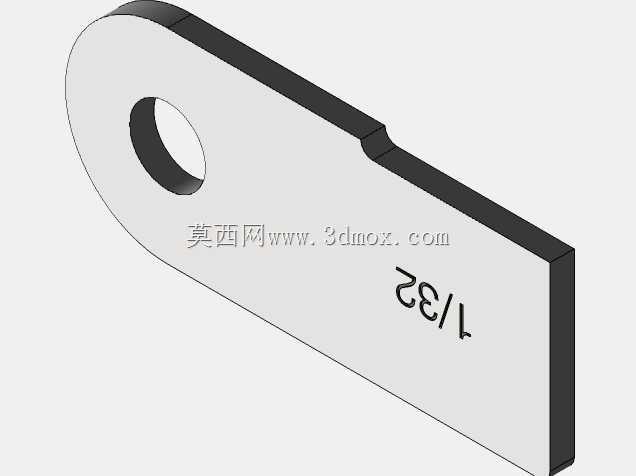

　　在金属加工车间的日常作业里，内凹外凸圆弧的尺寸校验一直是高频刚需，不管是普通车床加工后的轴肩圆角、铣床铣出的型腔圆弧，还是钣金折弯后的过渡圆角，都需要快速核对圆弧半径是否符合图纸公差要求，这套英制半径规测量片就是针对这类场景设计的专用检具。这套测量片覆盖1/32英寸到17/64英寸的英制半径区间，对应公制0.75mm到5.0mm的常用小半径范围，整套共包含16片不同规格的测量叶片，每片叶片上都直接压印了对应的半径数值，作业人员拿取时无需额外核对标识，能大幅减少检具选用的时间成本。从结构设计来看，每片测量片都采用一端圆弧、一端带悬挂孔的长条形结构，圆弧端的轮廓精度直接决定检测可靠性，设计时严格按照对应半径的标准圆弧做轮廓拟合，

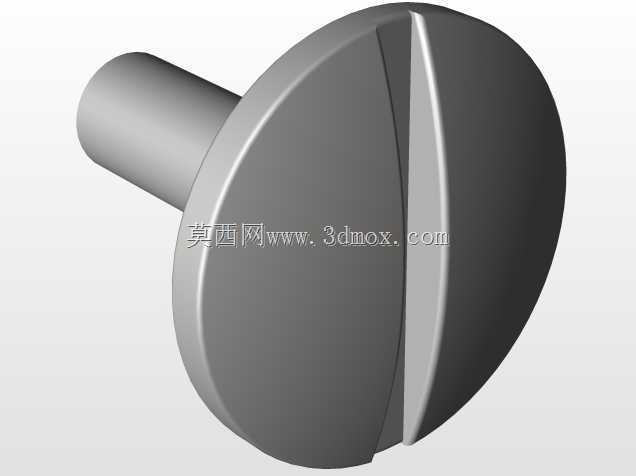

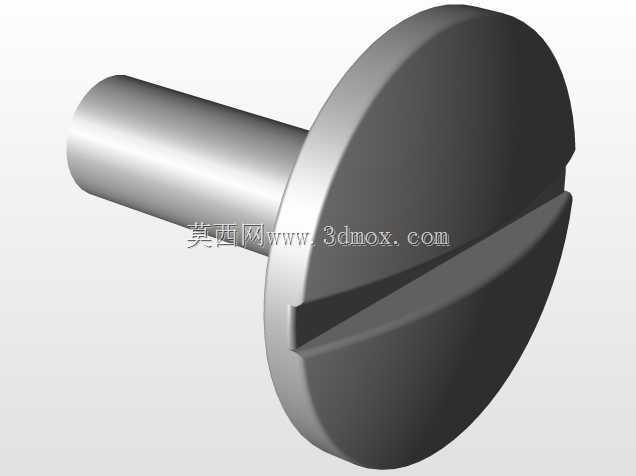

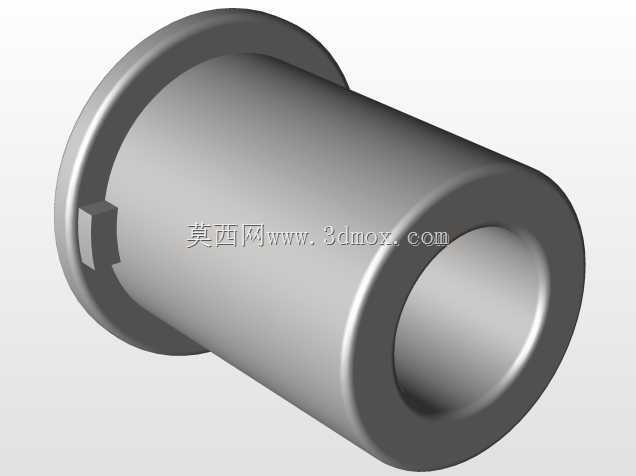

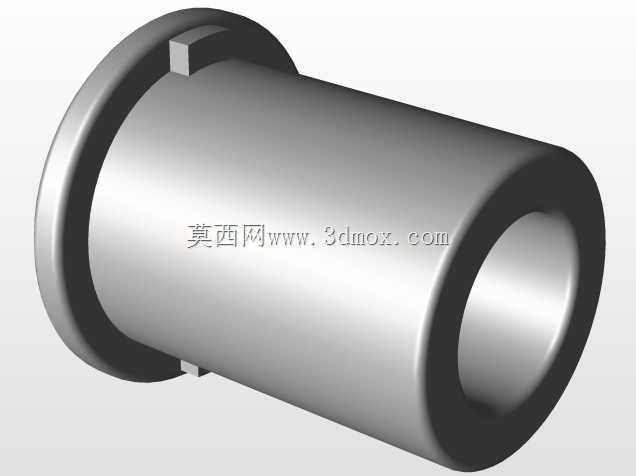

　　边缘做了微小的倒角处理，避免检测时刮伤工件已加工表面，也防止测量片边缘磕碰后出现轮廓变形影响精度；尾部的圆孔用于整组检具的串联收纳，不用时可以通过销轴把所有叶片串接在一起，和普通塞尺的收纳逻辑一致，既方便车间现场携带，也能避免单片测量片丢失。实际使用时，检测外圆弧就把测量片的内凹圆弧侧贴合工件圆弧面，检测内圆弧则用测量片的外凸圆弧侧贴合，观察贴合面的透光情况就能判断工件圆弧半径是否合格，相比用卡尺间接换算半径、或者用三坐标打点测量的方式，这种接触式比对检测的效率要高很多，适合生产现场的批量快速巡检，不需要复杂的设备调试，新入职的操作人员经过简单讲解就能上手使用。设计过程中针对车间现场的使用环境做了细节优化，

　　测量片的厚度控制在合理区间，既保证足够的刚性，检测时不会因为手部施力出现形变导致测量偏差，又不会因为过厚无法伸入窄小的型腔、沟槽位置完成检测；叶片的长条形外形做了适配人手捏持的宽度设计，长时间手持检测也不会出现硌手的情况，边缘的直角过渡位置做了微小的倒钝处理，避免拿取时划伤操作人员。从安装边界和配套适配来看，单片测量片的外形尺寸适配常规的半径规收纳夹，尾部的悬挂孔尺寸和市面上主流的成组半径规销轴尺寸匹配，如果原有成组检具出现单片丢失、磨损的情况，可以直接替换对应规格的单片，不需要整组更换，能降低车间的检具维护成本。不同于实验室用的高精度圆弧样板，这套测量片的精度等级适配金属加工车间的现场检测公差要求，针对普通机加工、

　　钣金加工的常规IT7到IT10级公差的圆弧检测完全够用，不需要追求过高的精度带来不必要的成本上升。在实际车间作业场景里，这类小半径规的使用频率远超大半径检具，因为大部分机械结构的过渡圆角、退刀圆弧、钣金折弯圆角都集中在这个尺寸区间，不管是操作工自检、质检员巡检，还是装配环节核对零件配合圆弧的尺寸，都能用到这类检具。设计时还考虑了不同加工场景的适配性，测量片的圆弧端做了全轮廓的精度管控，不管是检测完整的半圆弧，还是检测不足半圆的过渡圆角，都能通过局部贴合完成比对，不会因为圆弧段长度不足出现检测偏差；叶片的平直段部分可以作为简易的平面基准，检测圆弧和相邻平面的衔接位置是否平滑，有没有出现凸台、凹坑的加工缺陷。
