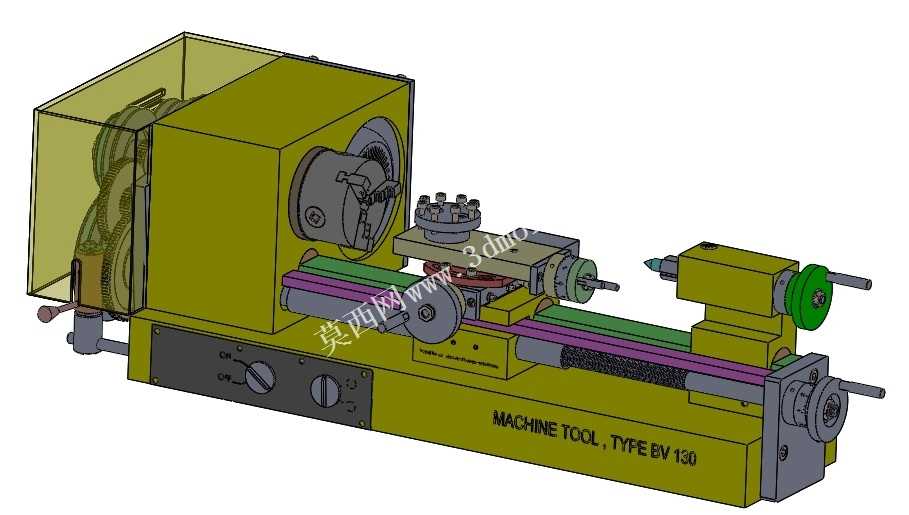

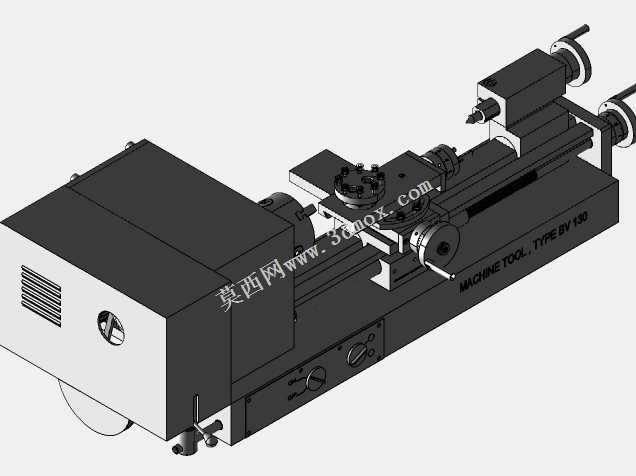

BV130型卧式普通车床结构设计

这款BV130型卧式车床是面向小型机械加工场景打造的通用切削设备，可广泛应用于五金零配件加工、小型设备维修车间、职业院校实训教学、个体机加工工坊等场景，能够完成多种常规车削加工作业，适配小尺寸轴类、盘类零件的外圆车削、内孔镗削、端面切削、螺纹车削、锥面加工等工序，满足小批量零件生产、设备维修配做零件、教学实操演示等多元需求。从设备功能特性来看，该款车床采用经典卧式布局，主轴箱设置在床身左侧，内部集成变速传动结构，可输出多档转速适配不同材质、不同工序的切削需求，主轴端配备标准卡盘结构，可牢固夹持圆形、正多边形等截面的待加工工件，带动工件完成回转主运动；床身部分布置高精度导轨，为溜板、刀架、尾座的移动提供精准导向，保证进给运动的直线度与重复定位精度；刀架采用多工位转位结构，可同时装夹多把不同用途的车刀，加工过程中可快速转位换刀，减少换刀辅助时间，提升加工效率；尾座设置在床身右侧，可沿导轨滑动调整位置，既可以安装顶尖支撑长轴类工件的尾端，避免工件回转时出现挠曲变形，也可安装钻头、铰刀等孔加工刀具，完成工件的内孔加工工序。在设计思路上，该款车床优先兼顾结构紧凑性与加工实用性，整体采用落地式安装结构，床身采用刚性优异的箱型结构设计，可有效吸收切削过程中的振动，提升加工表面质量与刀具使用寿命；左侧传动箱采用半封闭防护结构，既可以观察内部传动带的运行状态，也能避免传动部件外露引发的安全隐患，同时方便日常维护保养时的部件检查与调整；操作部件集中布置在床身前侧的操作面板区域，包含主轴启停控制、转速调整手柄、进给量调节手柄等，操作人员站在设备前侧即可完成大部分操作，符合人机工程学设计要求，降低长时间操作的疲劳感。从外形尺寸与安装边界来看，该款车床属于小型卧式车床范畴，整体占地面积较小，对安装车间的空间要求较低，不需要额外做特殊的设备基础，普通硬化车间地面即可完成安装固定；设备的操作预留空间需覆盖前侧操作人员站位、后侧与侧面的维护检修空间，安装时需保证床身水平度符合要求，避免导轨倾斜影响加工精度；设备的电气接口、润滑加注点都布置在便于操作的位置，日常维护时不需要拆解过多结构即可完成润滑保养、电气检查等常规维护工作，能够降低设备的长期使用维护成本。
