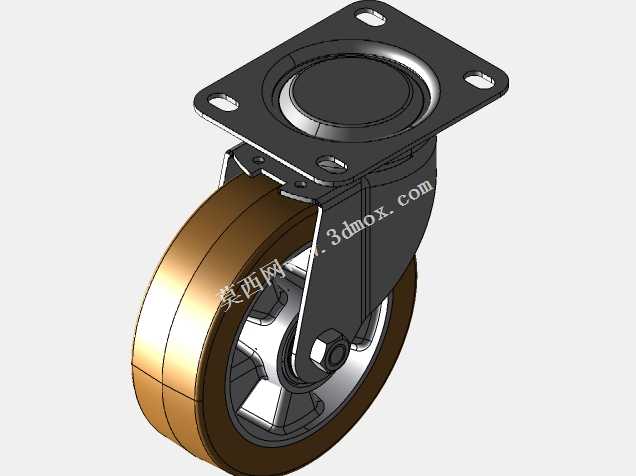

160mm重载万向脚轮转叉结构设计

这款重载万向脚轮主要面向工业物流搬运、重型设备移动、仓储货架移位、工装平台转运等场景设计，可适配600kg级别的单轮负载需求，在工厂车间物料周转、自动化生产线工位移动、重型机柜移位、商用设备短途转运等工况下都能稳定发挥作用，解决重型物件移动时转向不灵活、轮体易磨损、安装结构易变形的常见痛点。

从功能特性来看，该脚轮采用万向旋转结构设计，顶部方形安装板带精密滚珠轴承回转支承，转向时阻力极小，即使在满载状态下也能轻松完成360度转向操作，不会出现卡滞、偏转异响的问题。轮体部分采用铝轮毂搭配聚氨酯胎面的组合结构，聚氨酯胎面硬度控制在93-95SHA区间，既具备足够的承重刚性，又能在水泥、环氧地坪、瓷砖等常见地面行走时起到缓冲减震作用，不会刮伤地面，同时滚动阻力小，推行时省力静音。轮体内部配置两个滚珠轴承，轮体转动顺滑，长期使用也不会出现晃动、偏心磨损的问题。

在设计思路上，这款脚轮优先考虑重载工况下的结构可靠性，顶部安装法兰采用加厚钢板冲压成型，四个安装孔位对称分布，安装后受力均匀，能将负载均匀传递到回转支承结构上，避免局部应力集中导致的支架变形。转叉部分采用加厚钢板折弯焊接成型，连接轮轴的部位做了加强结构处理，满载时不会出现叉臂外张变形的问题。轮体的铝轮毂采用一体压铸成型结构，和聚氨酯胎面结合牢固，不会出现胎面脱层、轮毂开裂的问题。回转支承的密封结构做了优化设计，能阻挡车间内的灰尘、铁屑、杂物进入轴承滚道，延长轴承的使用寿命，减少日常维护的频次。

从安装边界来看，这款脚轮轮体直径为160mm，顶部方形安装板的孔位采用通用工业脚轮标准孔距设计，适配市面上多数重型设备、货架、工装车的安装位，不需要额外打孔改孔就能直接替换安装。安装时只需要通过螺栓将顶部法兰和设备底座固定牢固即可，安装操作简单，后期维护更换也十分便捷。整体结构紧凑，安装后整体高度控制在合理区间，不会过多抬升设备的重心高度，保证设备移动时的稳定性，即使在有小坡度的地面推行也不会出现侧翻风险。胎面的圆弧过渡设计能让脚轮在越过小缝隙、小台阶时更加顺畅，不会出现卡轮、颠簸的问题，适配多数工业场景的地面通行条件。
