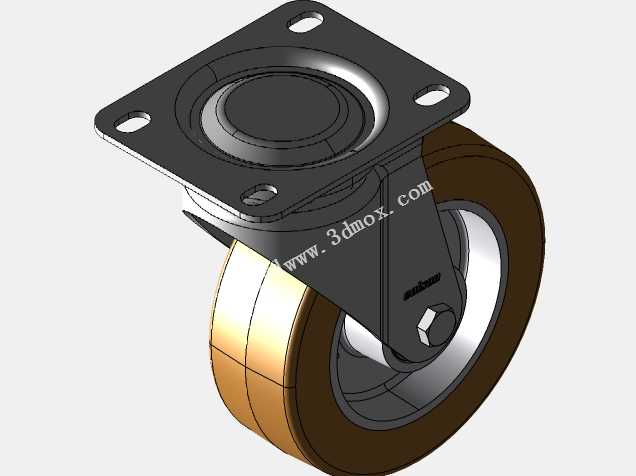

125mm重载方形万向脚轮转叉结构设计

这款重载万向脚轮主要面向工业仓储物流、重型设备移动、工装平台转运等场景设计，可适配各类需要频繁移位、转向的重型载具，比如车间重型工具柜、自动化设备移动机架、物流周转重载台车、工业生产线旁的重型料架，也可用于重型实验设备、商用大型厨电设备的底部移动支撑，能在环氧地坪、硬化水泥地面、平整工业地砖等常见工业地面平稳运行，既可以满足固定工位设备偶尔移位调整的需求，也能适配短距离频繁周转的载具使用场景。

从功能特性来看，这款脚轮额定负载能力可达250kg，轮面采用聚氨酯材质，硬度控制在93-95SHA区间，既具备足够的耐磨性能，长期使用不易出现轮面过度磨损、掉屑的问题，同时能起到一定的减震缓冲效果，推行过程中噪音更低，不会划伤硬质地面，适配对地面保护有要求的车间场景。轮芯采用铝合金轮毂，相比传统塑料轮毂强度更高、抗冲击性更强，在承受重载或者经过地面小幅度凸起、缝隙时不易出现轮毂开裂变形的问题。轮体内部配置两个滚珠轴承，转动顺滑阻力小，即使满载状态下推行转向也不需要过大的推力，能降低操作人员的施力强度。

顶部的安装法兰采用方形四孔设计，安装时可通过螺栓直接与设备底部的安装面锁紧固定，安装对位便捷，固定后连接强度高，不易出现松动偏移。转叉部分采用加厚金属板材冲压成型，结构强度充足，在承受偏载、冲击载荷时不易出现变形断裂。转环部分搭载精密滚珠轴承的顶板结构，转向时转动间隙小，不会出现转向卡顿、晃量过大的问题，即使长期承受重载转向，也能保持顺畅的转动性能，延长脚轮的整体使用寿命。

设计过程中充分考虑了安装边界与使用兼容性，轮体直径为125mm，整体安装高度适配多数工业设备的底部预留空间，方形法兰的安装孔位间距符合通用重载脚轮的安装尺寸规范，可直接替换同规格的传统脚轮，不需要对设备底部安装结构做额外改造。整体结构做了集成化集约设计，没有多余的外露突出部件，安装后不会与设备底部的其他结构产生干涉，转叉的转动避让空间经过精准核算，360度转向过程中轮体不会与安装支架、设备底部边缘产生剐蹭，保障转向动作全程顺畅。同时整体结构做了受力优化，载荷从顶部安装板传递到转叉、轮轴的过程中应力分布均匀，避免局部应力集中导致的部件过早失效，适配工业场景下高频次、大负载的使用需求。
