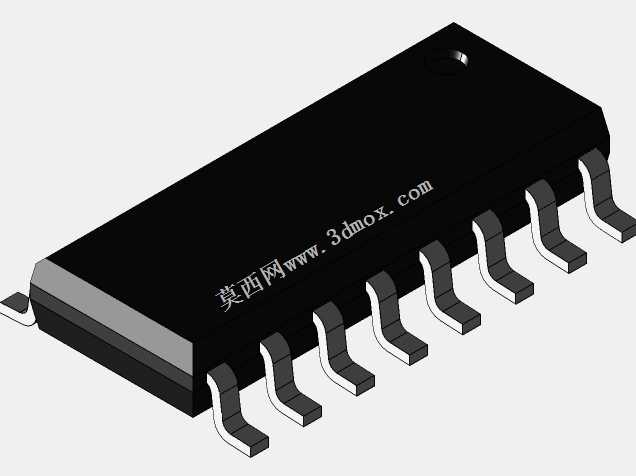

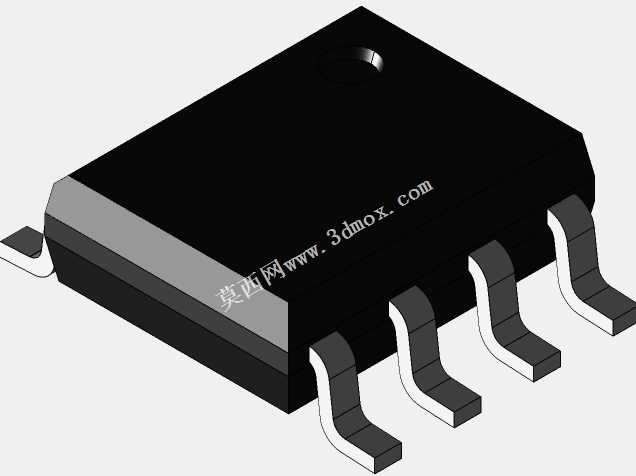

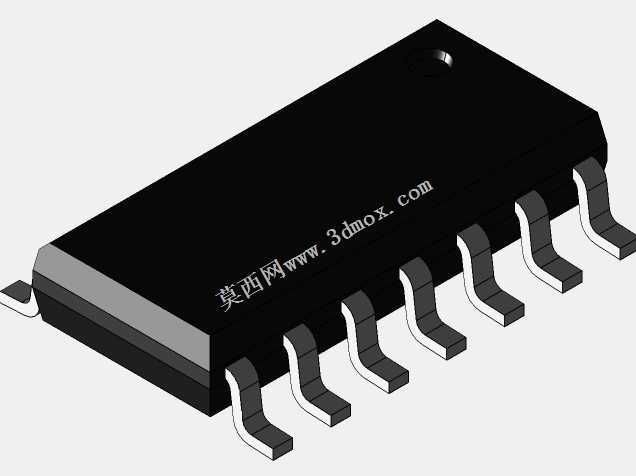

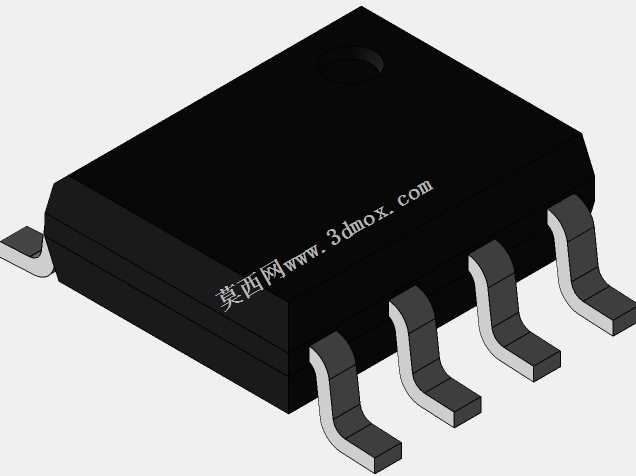

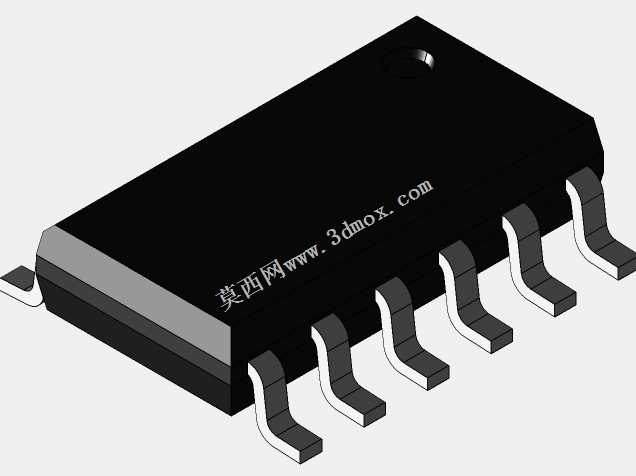

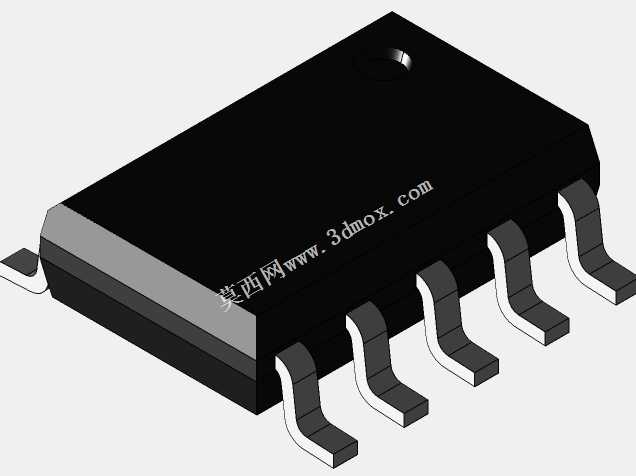

多引脚窄体SOIC贴片封装电子元器件结构

这款窄体SOIC贴片封装结构，是面向表面贴装工艺设计的集成电路承载结构，广泛应用于消费电子、工业控制板卡、通讯终端设备、汽车电子控制单元等场景的PCB板级电路搭建中，是小功率信号处理类芯片、接口转换芯片、逻辑运算芯片最常用的封装承载形式之一。在实际生产应用中，这类封装结构能够适配回流焊、波峰焊等主流SMT贴片生产工艺，无需在PCB板上加工贯通插装孔，能够大幅提升电路板的元件排布密度，缩小终端电子产品的整体体积，同时降低插装工序的人工成本，提升批量生产的焊接一致性。从功能特性来看，该系列封装覆盖8、10、12、14、16多种引脚数量规格，能够适配不同引脚规模的中小规模集成电路芯片，封装本体采用黑色环氧塑封材质成型，具备良好的绝缘性能与耐温特性，能够承受SMT焊接过程中的短时高温冲击，同时可以隔绝外界水汽、粉尘对内部硅晶圆芯片的侵蚀，提升芯片在复杂工况下的长期运行可靠性。在设计思路上，这款窄体版本严格遵循行业通用的尺寸规范，封装本体宽度控制在3.9mm，引脚间距设置为1.27mm，既保证了引脚之间的安全绝缘距离，避免焊接过程中出现相邻引脚连锡短路的问题，又尽可能压缩了封装的整体占用面积，适配高密度布板的设计需求。引脚采用鸥翼式成型设计，弯折弧度经过反复优化，既能够保证焊接时引脚焊盘与PCB板面充分贴合，形成可靠的焊点连接，又具备一定的弹性形变空间，能够缓冲PCB板受热膨胀、机械振动过程中产生的应力，避免引脚与封装本体连接处出现断裂失效的问题。在安装边界方面，设计时充分考虑了SMT生产过程中的元件拾取、贴装精度需求，封装本体顶部预留了清晰的极性标识点，方便生产过程中的视觉定位与方向识别，避免贴装时出现引脚方向反向的问题；引脚伸出长度、焊盘匹配尺寸都经过严格核算，能够适配行业通用的焊盘设计规范，设计人员在进行PCB Layout时可以直接调用对应规格的封装库，无需额外调整尺寸参数，能够有效缩短板卡开发周期，减少因封装尺寸不匹配导致的生产返工问题。同时该结构支持引脚参数的灵活调整，设计人员可以根据实际使用的芯片引脚数量需求，在规范框架内调整引脚排布，适配更多不同功能的芯片封装需求，使用前只需核对具体尺寸参数与选用芯片的规格书要求匹配，即可直接应用到实际板卡设计中。
