铝型材框架Corexy结构熔融沉积3D打印设备

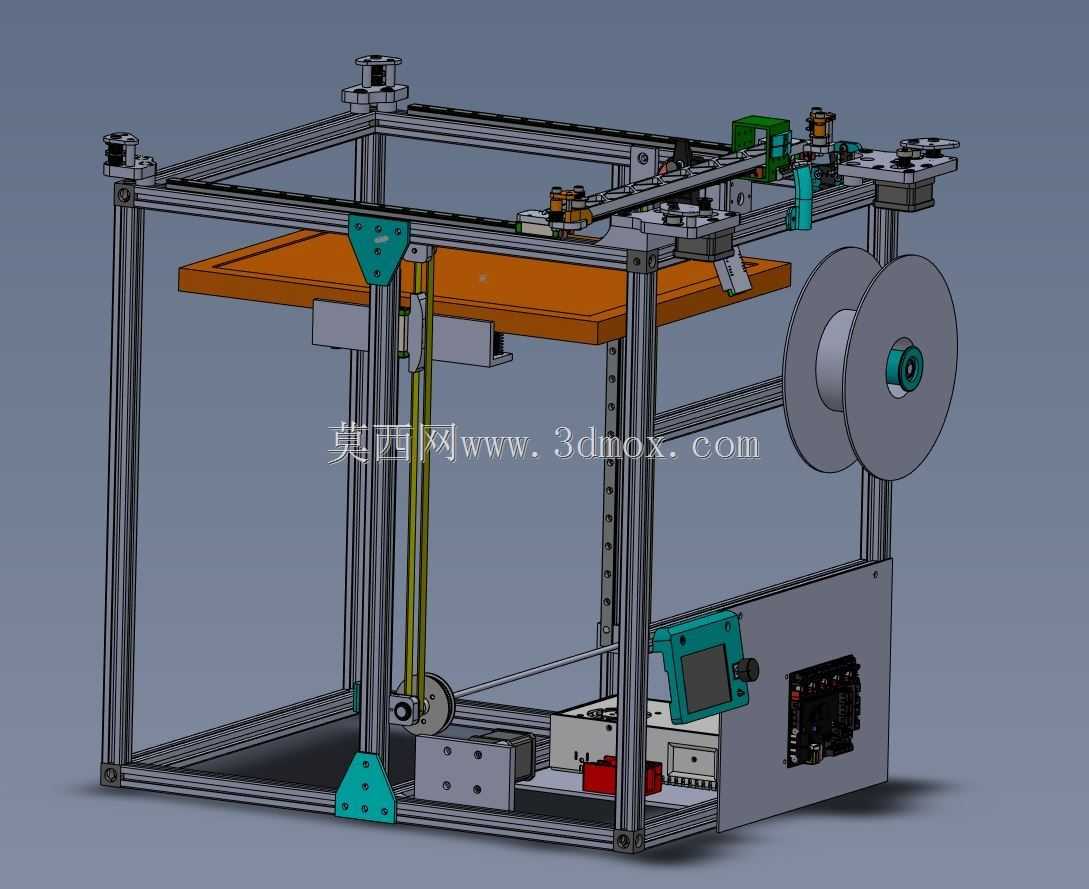

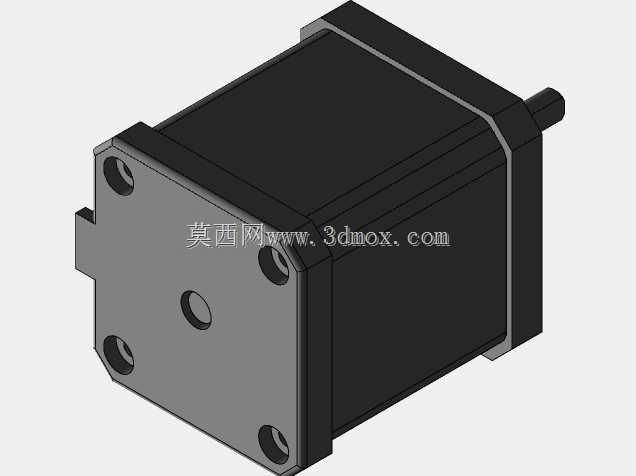

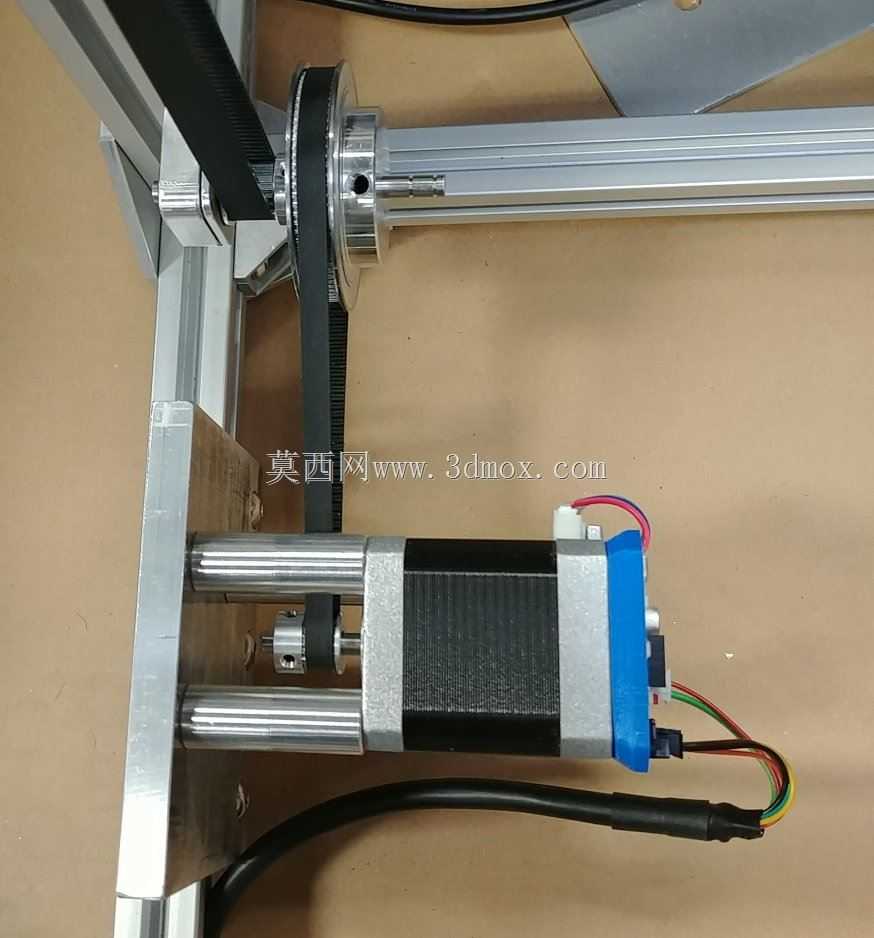

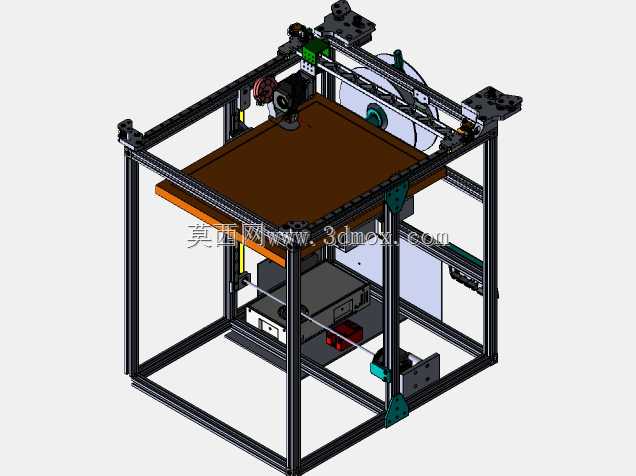

　　这款Corexy结构的熔融沉积成型设备，可覆盖创客空间原型打样、小批量定制零件生产、教学实训操作等多类场景，能完成PLA、ABS、PETG等多种常见热塑性耗材的成型作业，满足从结构验证件到功能测试件的打印需求。设备整体采用欧标铝型材搭建主体框架，型材拼接处采用角件与三角加固件组合锁紧，既保证框架整体刚性，减少高速运动时的结构震颤，也预留了充足的改装拓展空间，使用者可根据需求加装 enclosure 保温罩、自动调平组件、耗材断料检测模块等附件。运动系统采用Corexy经典的双皮带协同传动结构，相比传统笛卡尔结构能有效降低运动部件重量，提升XY轴的运动响应速度与打印精度，XY方向的线性导轨直接固定在铝型材基准面上，

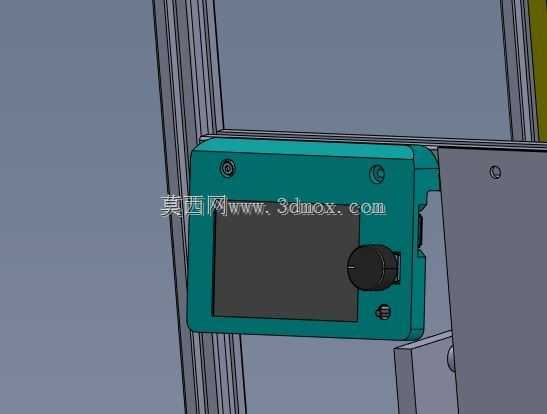

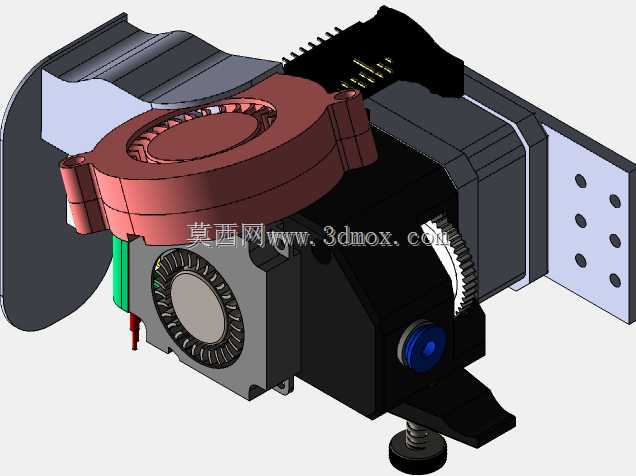

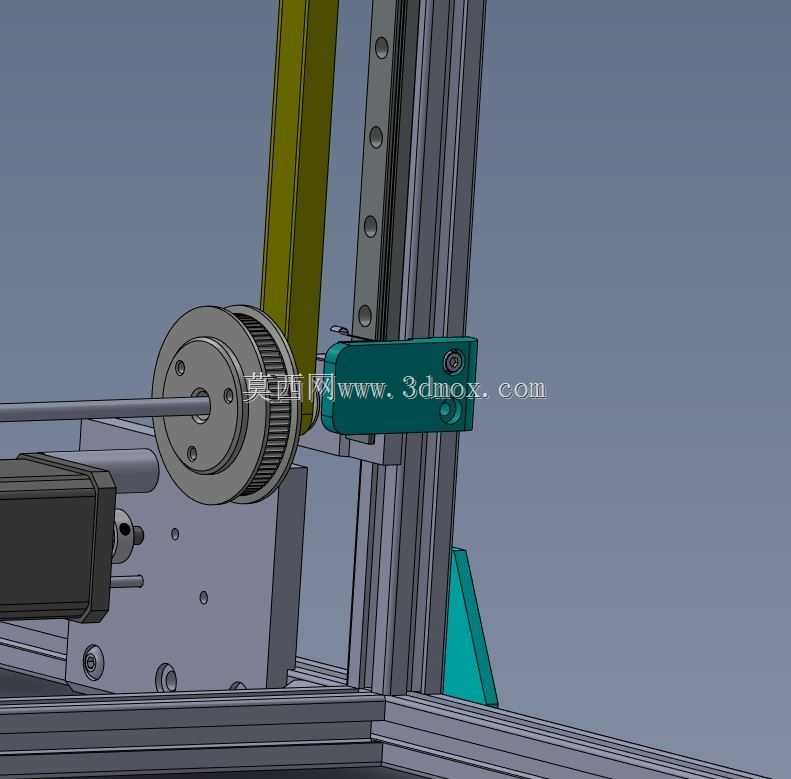

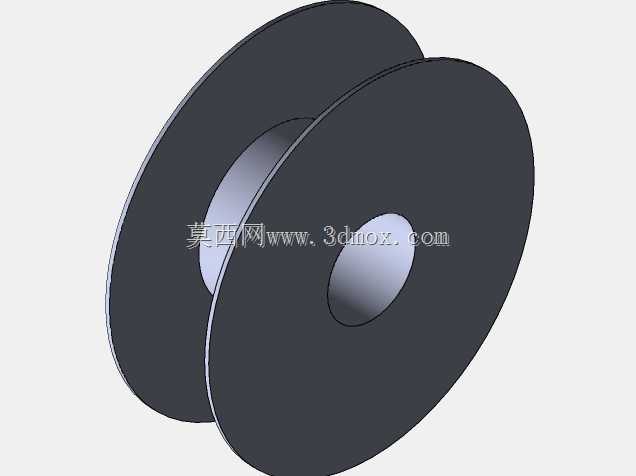

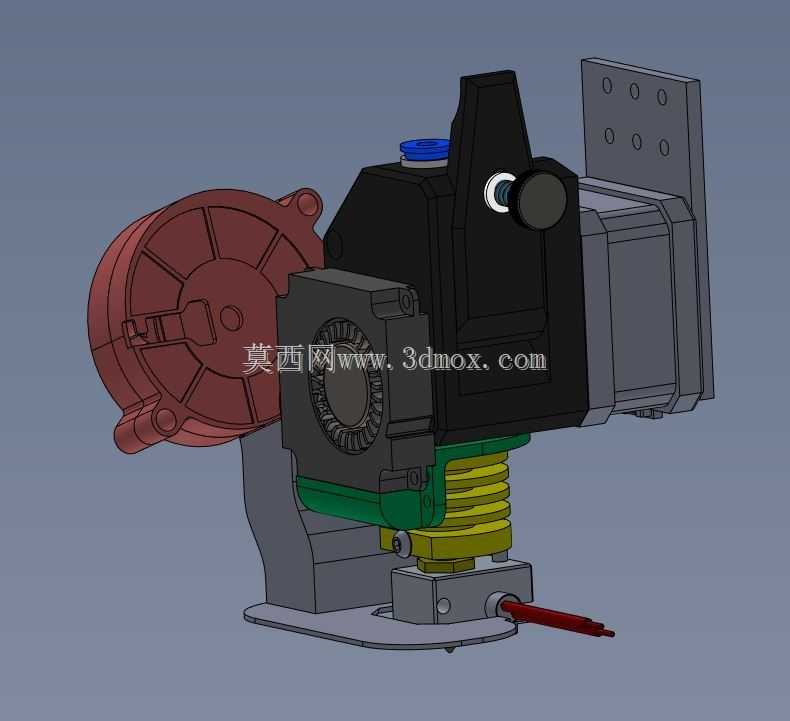

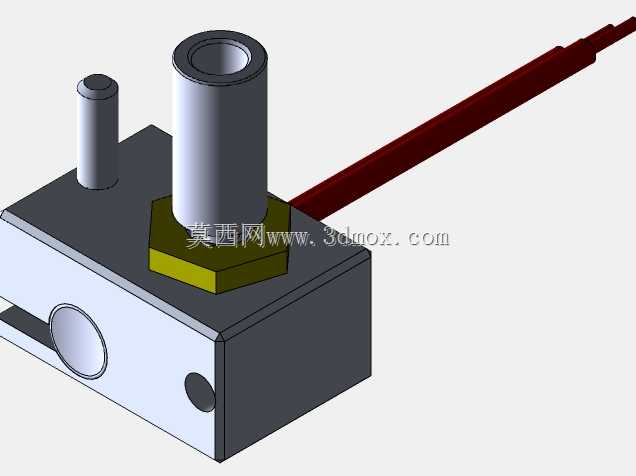

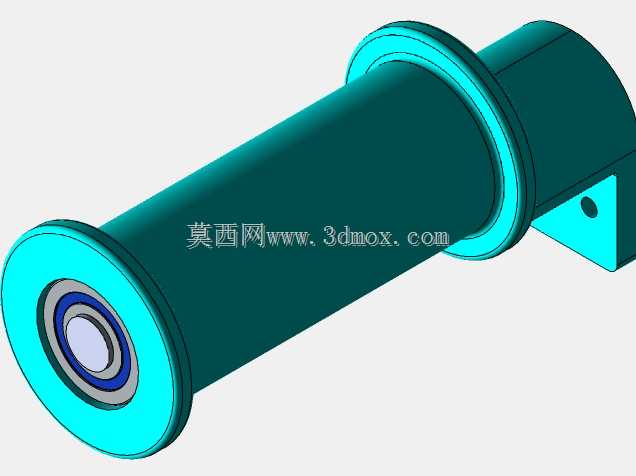

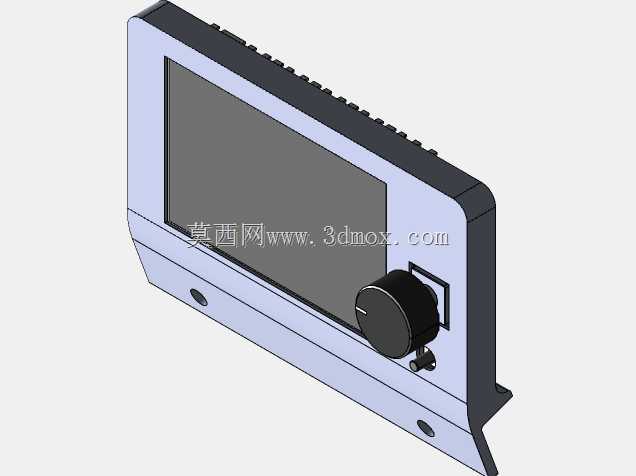

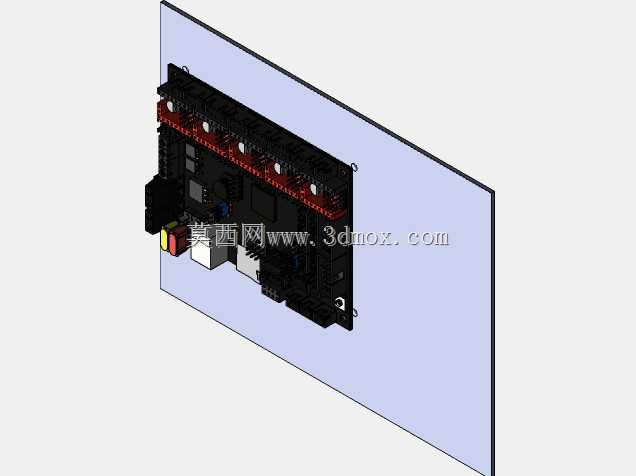

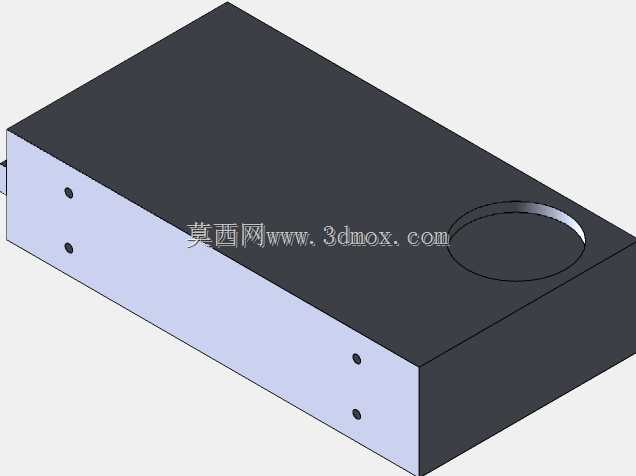

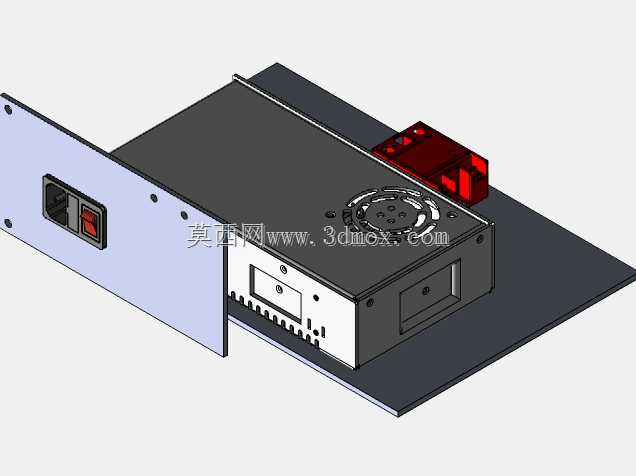

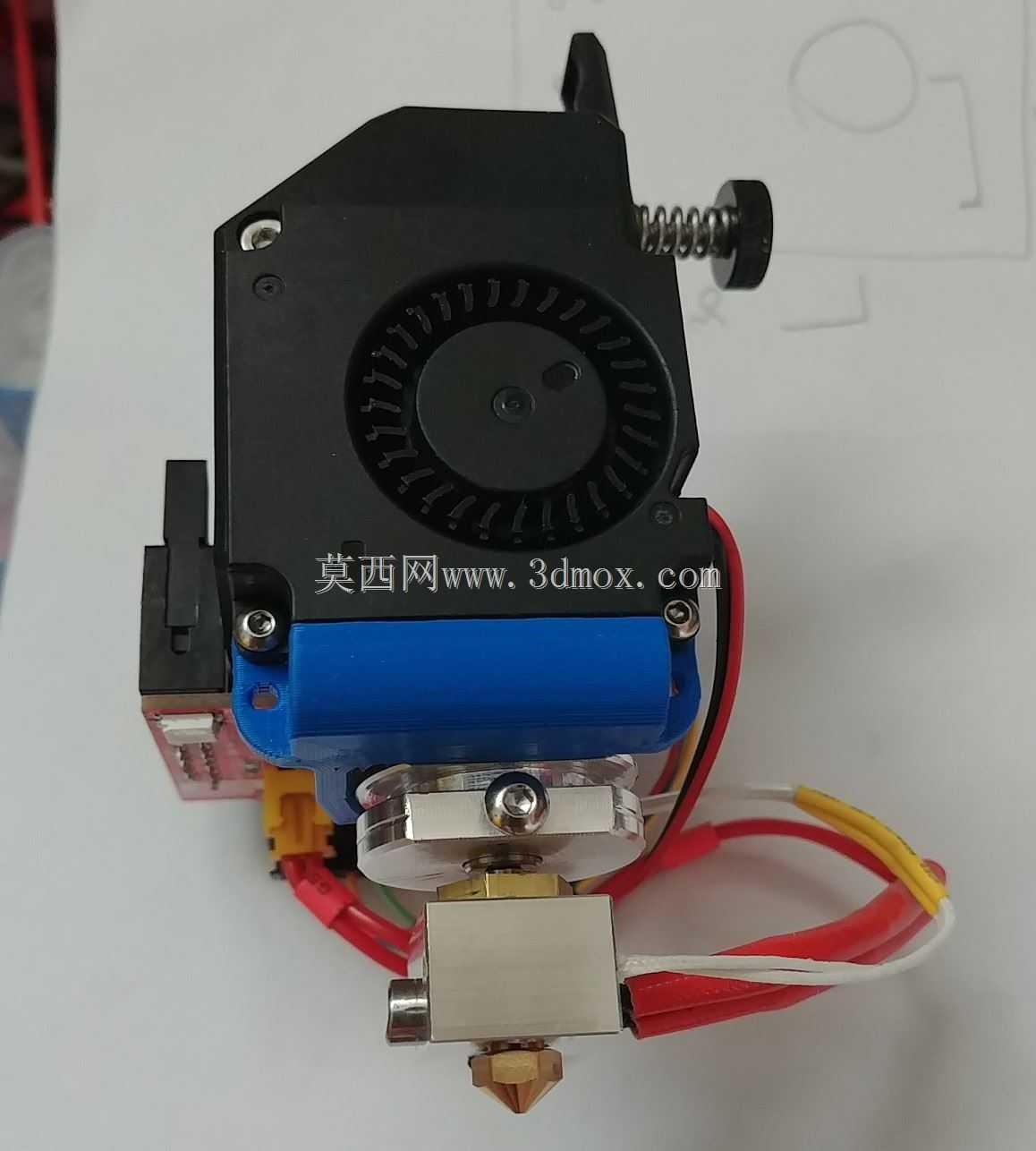

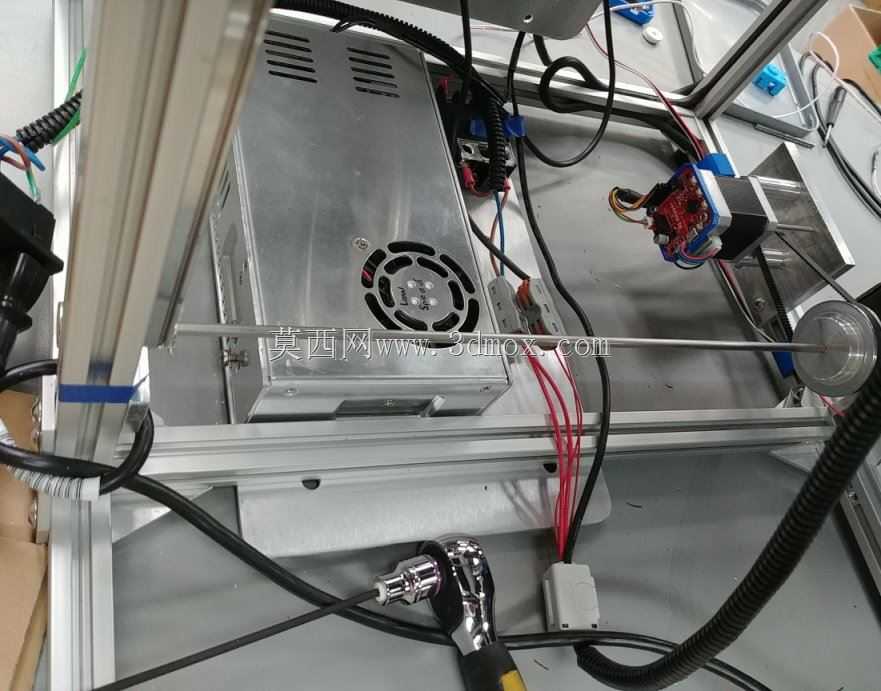

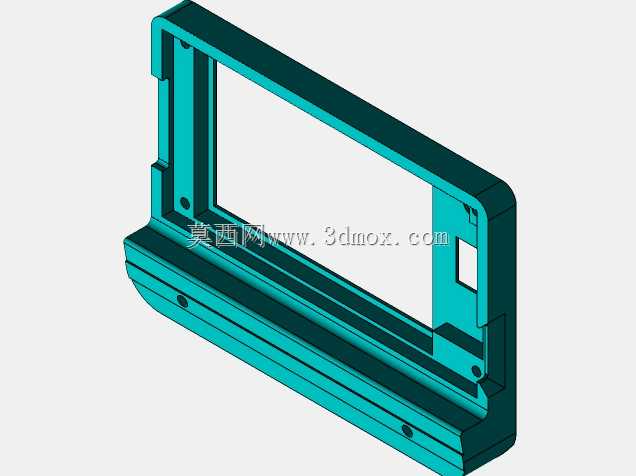

　　安装时通过百分表打表调整导轨平行度，避免运动卡顿与定位偏差；Z轴采用双丝杆配合直线光轴导向，带动成型平台做垂直方向升降，平台采用铝基板加表面贴装的方式，保证加热时的温度均匀性，减少大尺寸零件打印时的翘边问题。耗材输送端采用侧置挂料架设计，料盘直接挂载在设备侧方支架上，减少设备整体占地面积，送丝路径通过PTFE导管引导至挤出头，减少送丝阻力，避免远程送丝时的堵头风险。电控部分集中布置在设备底部的独立仓体内，主控板、驱动模块、电源模块分层安装，既方便接线维护，也能通过仓体的自然通风完成散热，避免长时间工作时的元器件过热问题；操作屏与急停按钮布置在设备侧方面板上，操作人员站在设备正面即可完成参数调整、启停操作，符合日常操作的人机工程要求。

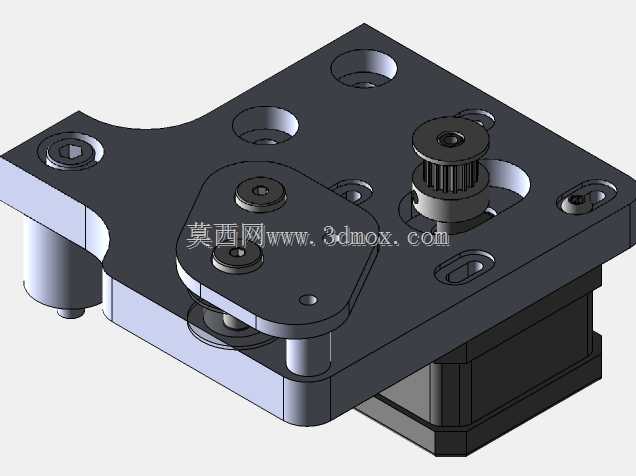

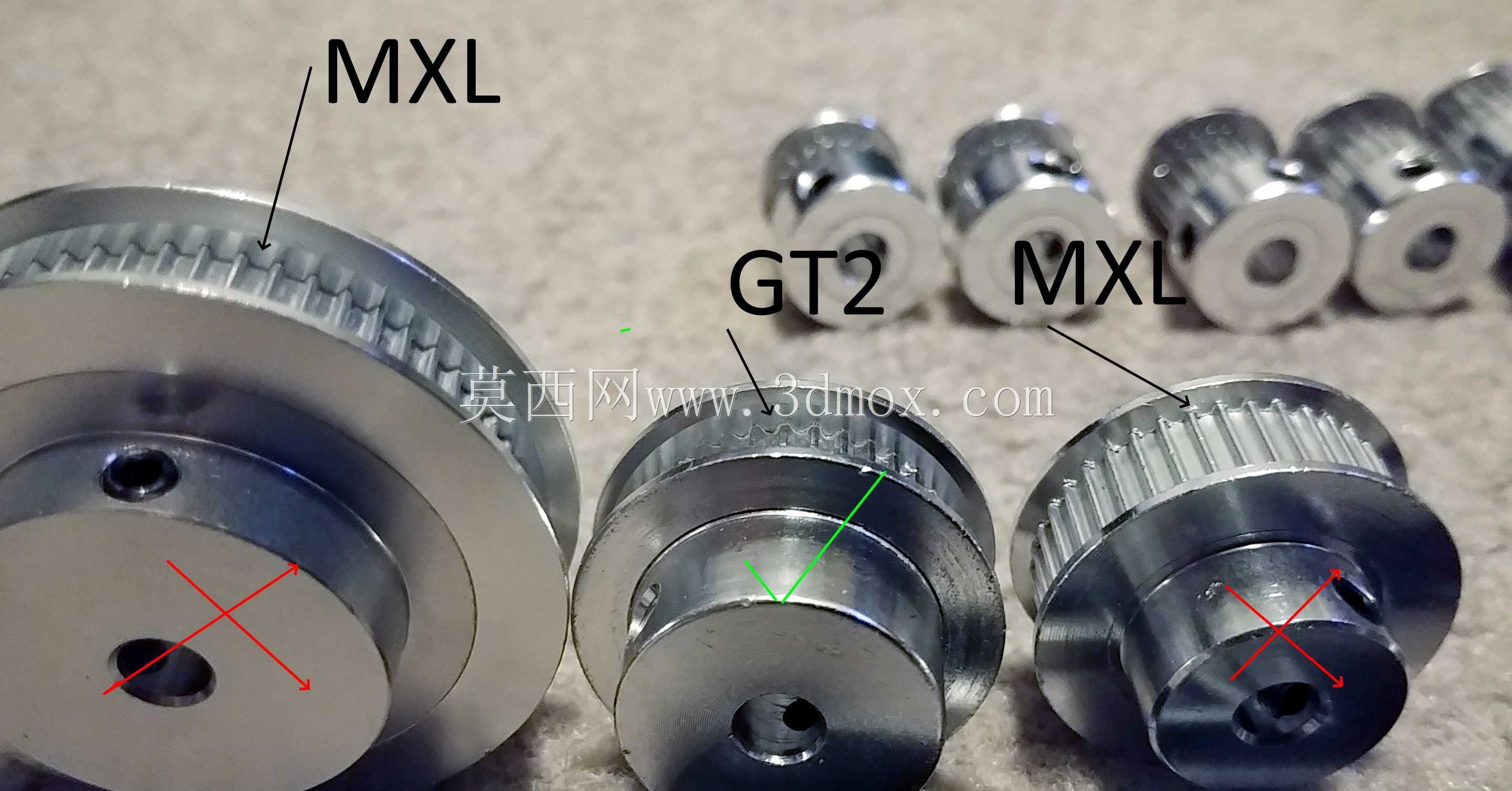

　　设计过程中对各运动部件的行程边界做了充分校核，打印头在全行程运动时不会与框架、平台发生干涉，所有线缆均采用拖链收纳，避免运动过程中线缆反复弯折出现断裂故障，各同步轮的张紧结构均预留了调整余量，后期维护时无需拆解主体框架即可完成皮带张紧度调整。
