Metcal焊接用防滑烙铁手柄结构

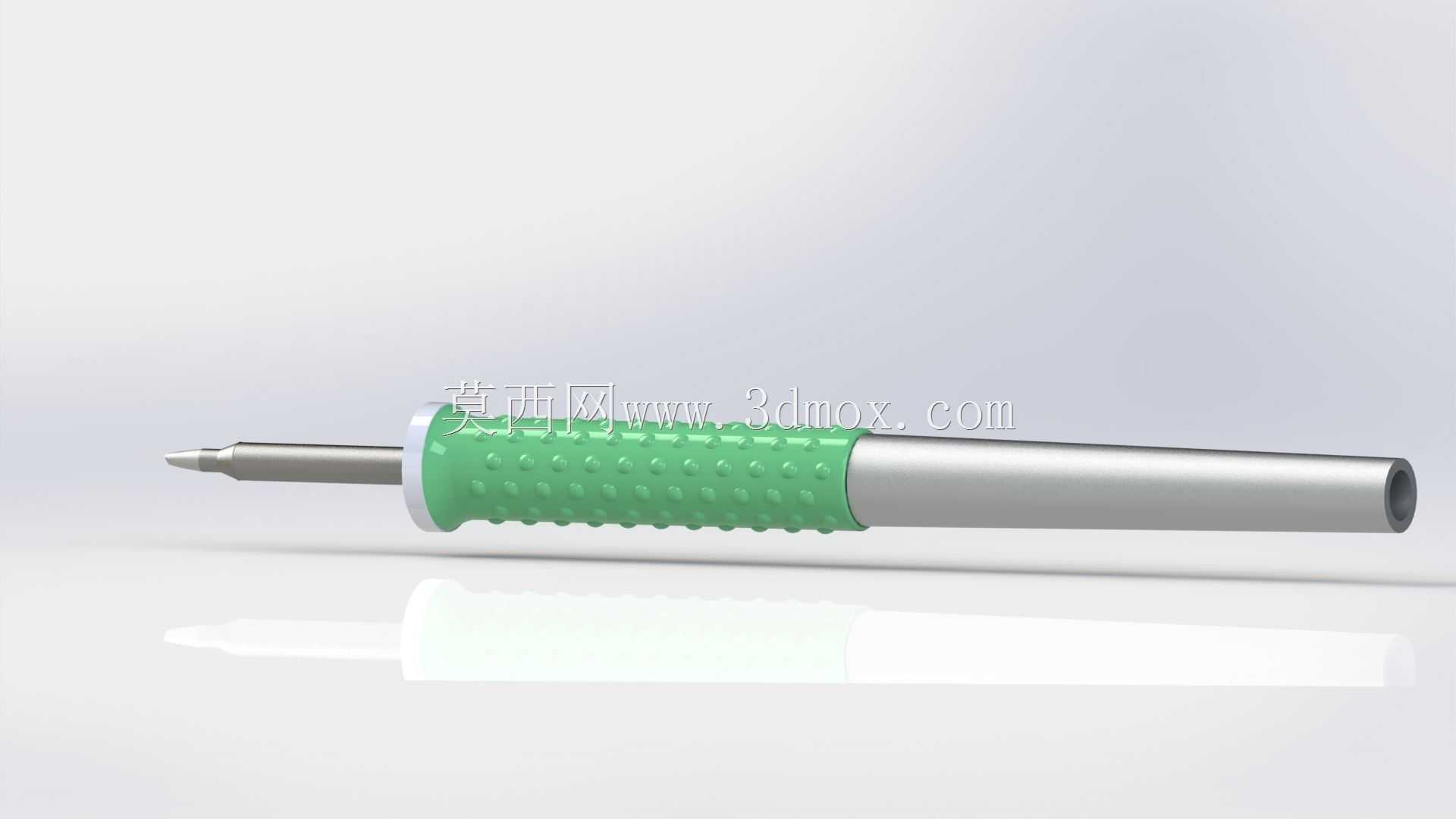

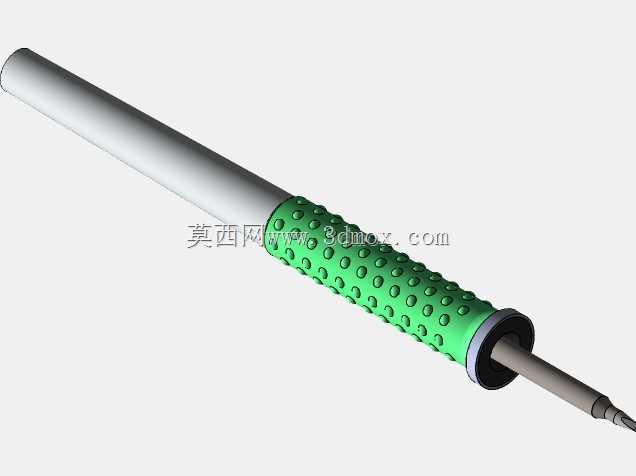

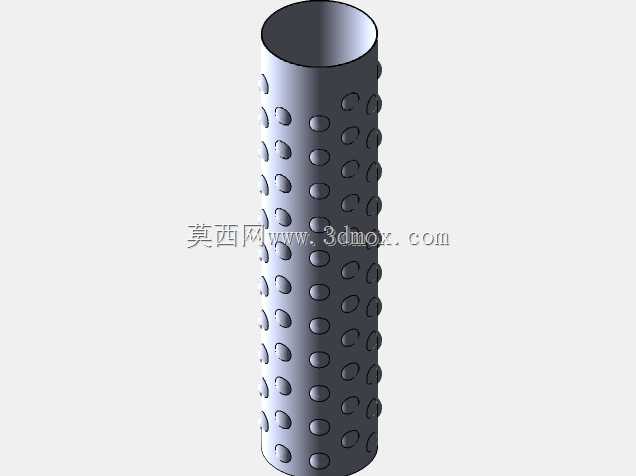

　　在电子组装返修、线束焊接、精密元器件引脚搪锡这类高频手持焊接作业场景里，烙铁手柄的握持舒适度、结构可靠性直接决定长时间作业的操作精度与疲劳度，这款适配Metcal焊台的手柄结构，正是围绕一线焊接作业的实际痛点完成的三维结构设计。从实际使用场景出发，电子产线的焊接工位往往需要操作人员单手握持手柄完成数小时连续作业，部分返修工位还需要在狭小的设备腔体内完成焊点操作，这就要求手柄的握持段不能出现硌手的棱角，同时要具备足够的防滑阻力，避免手上沾有少量助焊剂残留时出现打滑偏移。这款手柄的握持段采用带凸起颗粒的软质包覆结构，颗粒的凸起高度控制在0.8mm左右，既不会因为凸起过高造成握持时的局部压痕，

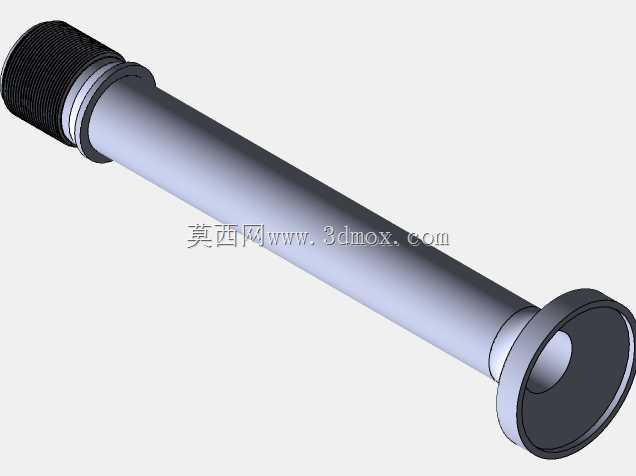

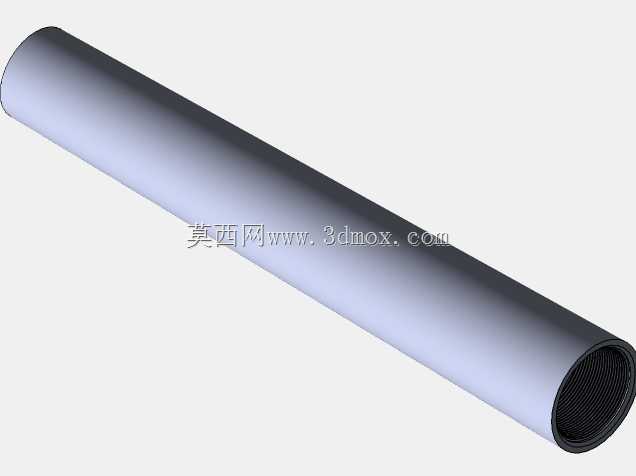

　　也能在手部有轻微汗液或助焊剂沾染时提供足够的静摩擦力，包覆层的邵氏硬度设置在60A区间，兼顾握持缓冲性与外层耐磨度，长时间握持不会出现硬塑料手柄那种硌手的不适感。从结构连接逻辑来看，手柄分为前段发热芯安装段、中部握持段、尾部线缆出线段三个核心部分，前段金属套筒用于固定发热芯与烙铁头，套筒内壁做了定位台阶，发热芯插入后可以通过侧壁的紧定螺钉完成锁止，避免焊接过程中烙铁头出现轴向窜动，影响焊点位置精度；中部握持段的直径设置在22mm，适配绝大多数成年操作人员的手掌握持围度，握持段与前后金属段的衔接处做了1.5mm的圆角过渡，没有突兀的台阶，手部在握持位置前后调整时不会被棱角刮擦。尾部的线缆出线位置做了喇叭口的防弯折结构，

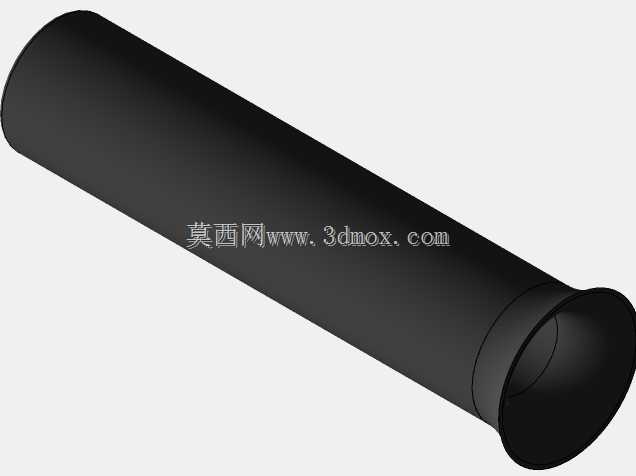

　　线缆根部套有硬质的防折弹簧，因为实际作业中操作人员经常会拖拽线缆调整手柄位置，普通无防护的出线位置很容易出现线缆外皮弯折断裂、内部芯线虚接的问题，这个防折结构可以将线缆的弯折半径控制在安全区间，延长线缆的使用寿命，同时尾部的结构预留了线缆卸压的安装空间，内部可以设置线缆固定卡扣，避免拉扯线缆时直接将芯线从接线端子处拉脱。在安装边界的设计上，这款手柄适配STTC系列的烙铁头，前段金属套筒的内孔直径与深度严格匹配对应发热芯的安装尺寸，不需要额外加工转接件就可以直接装配标准配件，手柄整体的长度控制在180mm左右，在狭小空间作业时不会因为手柄过长干涉周边的元器件，整体重量控制在80g以内，比同规格的金属一体手柄轻30%左右，

　　长时间单手握持的手臂疲劳度会明显降低。设计过程中也考虑到了日常维护的需求，握持段的软质包覆层与内部的骨架采用可拆卸结构，当包覆层出现磨损、被助焊剂长期腐蚀老化时，可以单独更换包覆层，不需要整体更换手柄，降低工位耗材的使用成本；内部的骨架采用耐高温的工程塑料材质，可以承受焊接过程中前段传导过来的温度，不会出现长时间使用后骨架受热变形的问题，金属部件全部采用防锈处理，即使长期在有少量助焊剂烟雾的环境下使用，也不会出现表面锈蚀影响外观与装配精度的问题。针对不同作业场景的适配性，这款手柄的结构预留了不同握持段的替换接口，除了带颗粒的防滑橡胶握持段，也可以换装光滑面的耐高温握持段，适配需要频繁擦拭手柄表面的洁净车间焊接作业场景，尾部的接线端子采用标准的5芯航空接口，与对应型号的焊台主机可以直接插接，不需要重新焊接接线，更换手柄时的操作效率更高。从结构强度的验证角度，手柄的前后金属连接段采用螺纹锁固加密封胶的装配方式，正常使用过程中不会出现连接松动的问题，握持段的软质材料通过了耐助焊剂腐蚀测试，长期接触常用的松香类、无铅助焊剂不会出现溶胀、开裂的问题，整体结构的抗摔落性能满足工位作业的常见意外情况，从1.2m高度自由坠落到水泥地面时，不会出现壳体开裂、内部接线松脱的故障。
