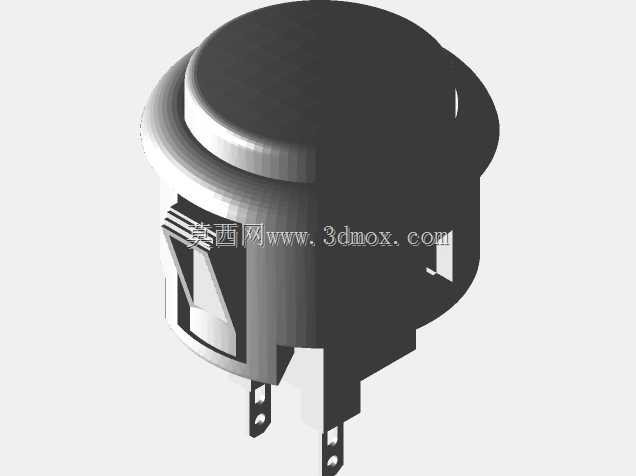

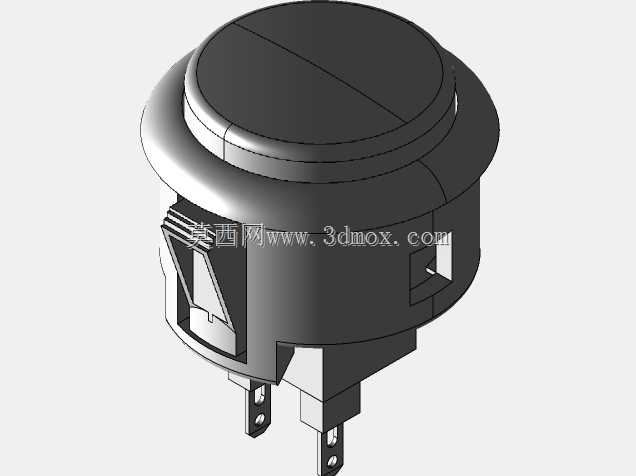

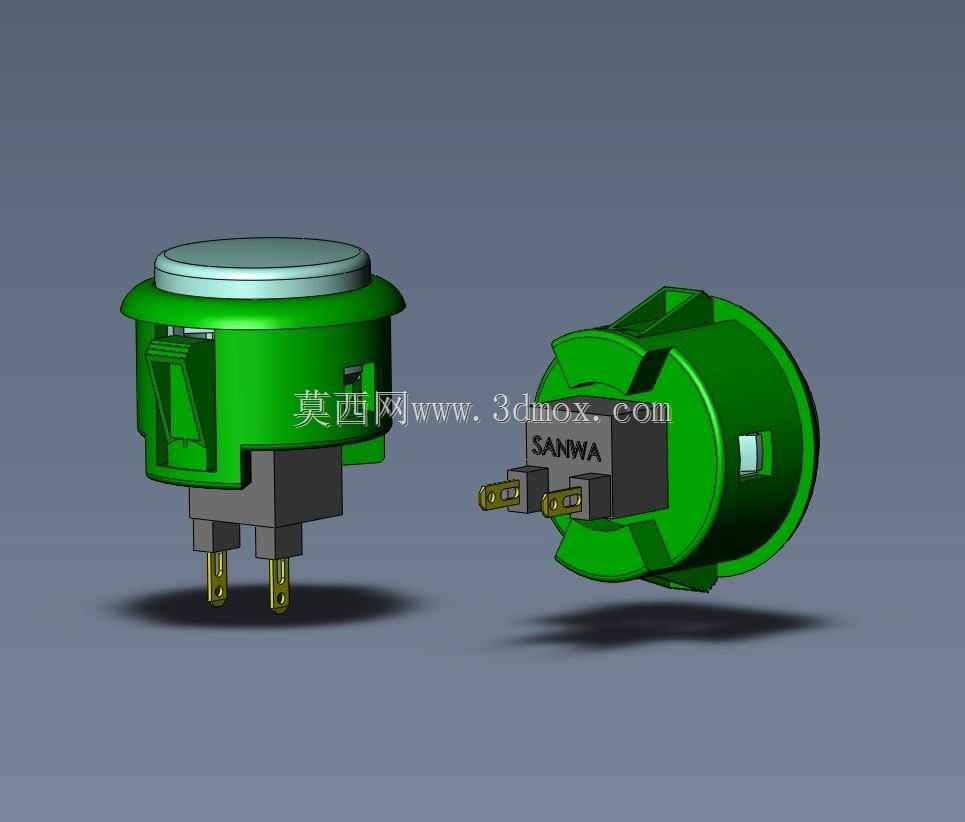

三和OBSF-30-G嵌入式拱廊按钮结构

　　做街机操控结构设计快十年，经手的按键选型、改型不下几十款，三和这款OBSF-30-G拱廊按钮是日系框体里普及率极高的一款，很多国内做商用游艺设备、复古街机复刻、家用格斗机台的厂商，都会把它作为操控按键的首选参考，甚至不少改装玩家做自定义台的时候，也会优先对标这款的结构参数做适配。

　　从实际应用场景来看，这款按钮最早是配套日本本土的商用街机框体开发的，像Blast City、VS City这类经典框体的操作台，原配的就是这个系列的按键，主要承载格斗、闯关类街机游戏的指令输入，玩家高频快速敲击的工况下，按键的触发反馈、结构耐用性都经过了几十年的市场验证。除了传统街机领域，现在很多工业设备的简易操作面板、自助终端的手动触发按键、游乐设备的操作位，也会借鉴这类卡入式按钮的安装结构，毕竟它的安装效率高，面板适配性强，不需要额外的固定法兰或者螺丝，装配工序能省不少。

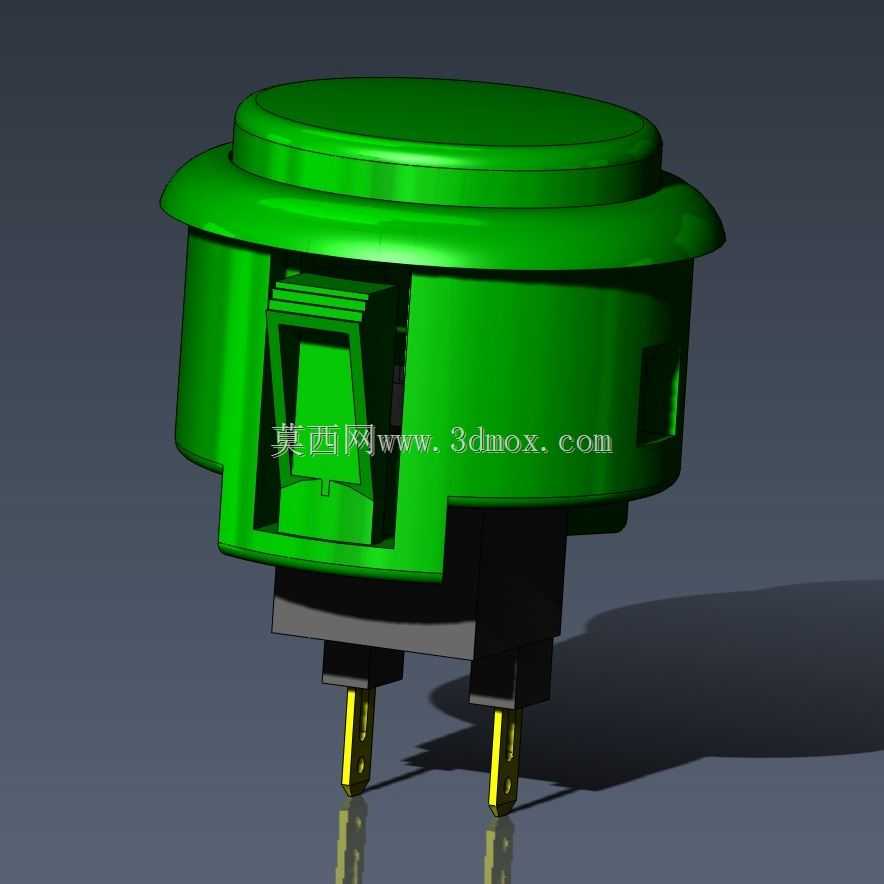

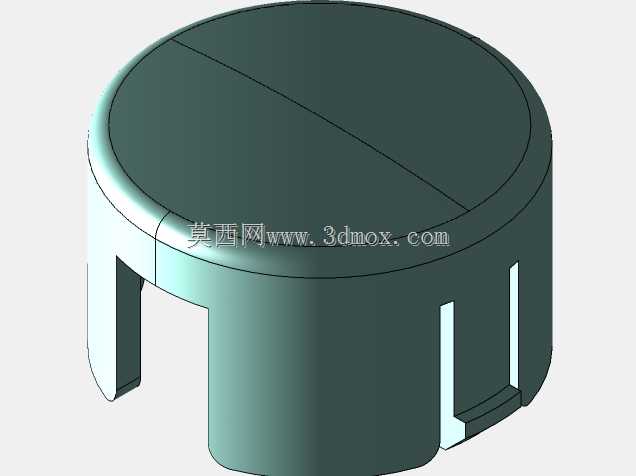

　　从功能特性上来说，这款按钮采用的是微动触发结构，底部配套的是标准两脚微动开关，触发行程短，按压力度均匀，按下时的段落反馈清晰，不会出现粘滞或者触发虚位的问题。按钮头部做了微凸的柱塞设计，表面是平整的圆形按压面，边缘做了小圆弧过渡，玩家长时间快速敲击的时候，手指不会被边缘硌到，接触面积也足够，哪怕是戴薄手套操作也能准确触发。按钮主体的外壳用的是耐磨工程塑料，表面做了哑光处理，长期手指摩擦也不容易留划痕或者打油，绿色的外壳配色也是街机按键里的经典配色，和常见的红、黄、蓝按键搭配，能清晰区分不同的功能位。

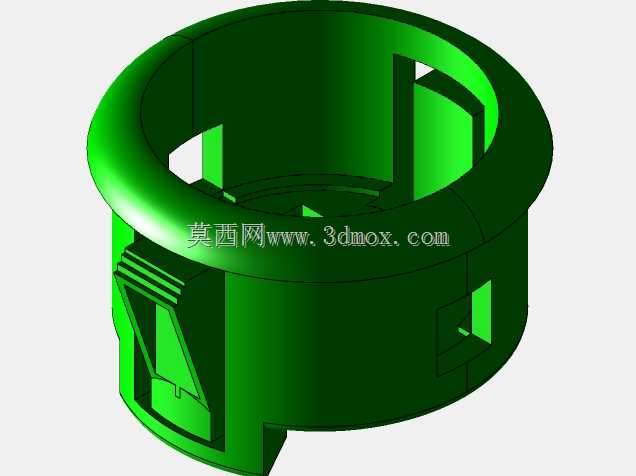

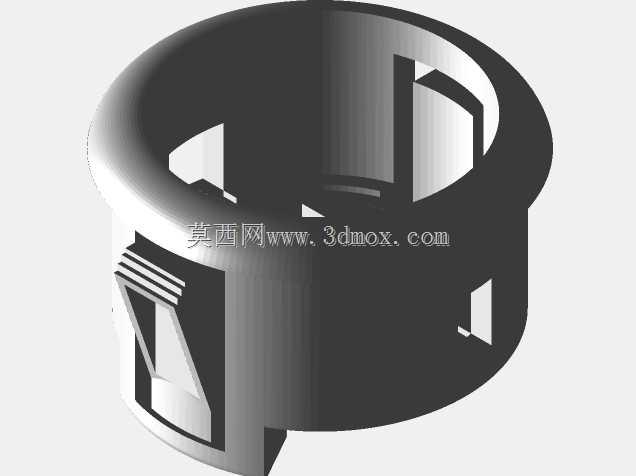

　　设计思路上，这款按钮走的是极简快装的路线，整个结构没有多余的零散配件，外壳是一体化注塑成型的卡扣结构，侧面带弹性卡爪，安装的时候只需要在面板上开对应直径的安装孔，把按钮从面板正面按进去，侧面的卡爪就会自动弹开卡在面板背面，不需要从背面拧螺母或者打螺丝，单人就能完成装配，后期维护更换的时候，只需要从背面捏住卡爪就能把按钮顶出来，拆装效率比螺纹固定的按键高很多。底部的微动开关是直接卡接在按钮外壳的定位槽里，不需要螺丝固定，更换微动的时候直接拔插就行，维修成本很低。内部的柱塞复位靠的是柱塞和外壳之间的弹性配合，没有额外的复位弹簧，减少了弹簧疲劳失效的故障点，长期高频按压的寿命比带弹簧的按键更长。

　　尺寸和安装边界这块，做结构设计的时候要特别注意，这款按钮的安装适配厚度是2mm到5mm的面板材料，不管是亚克力面板、金属面板还是木质台板，只要厚度在这个区间内，卡爪都能牢牢卡住，不会出现松动或者掉出来的情况。安装孔的直径需要严格匹配按钮主体的外径，开孔公差控制在±0.2mm以内，公差太大的话按钮会在孔里晃动，影响按压手感，公差太小的话按进去的时候会撑坏卡爪。按钮背面的接线空间要留够，微动的两个插片是标准的6.3mm快插端子，接线后端子突出的长度大概在15mm左右，面板背面到内部元器件的距离要留至少20mm的空间，避免接线后和内部的线路板或者结构件干涉。按钮的按压行程大概在3mm左右，柱塞突出面板表面的高度大概在5mm，不会因为突出太高容易被误碰，也不会因为太矮导致按压的时候找不到触感。相邻两个按键的中心距建议留至少35mm，不然玩家快速按相邻按键的时候，手指会互相干扰，影响操作体验。

　　实际选型的时候还要注意，这款按钮的卡爪弹性是针对常规面板硬度设计的，如果是用在软质面板比如薄PVC板上，最好在背面加个薄金属垫片增强支撑，不然长期按压卡爪容易把面板孔撑变形，导致按钮松动。如果是用在户外设备上，还要考虑在按钮和面板之间加一层薄密封胶圈，避免雨水或者灰尘从安装缝隙进到设备内部，不过这款本身不是防水设计，户外用的话还要额外做防护结构。
