Corexy结构熔融沉积成型3D打印设备

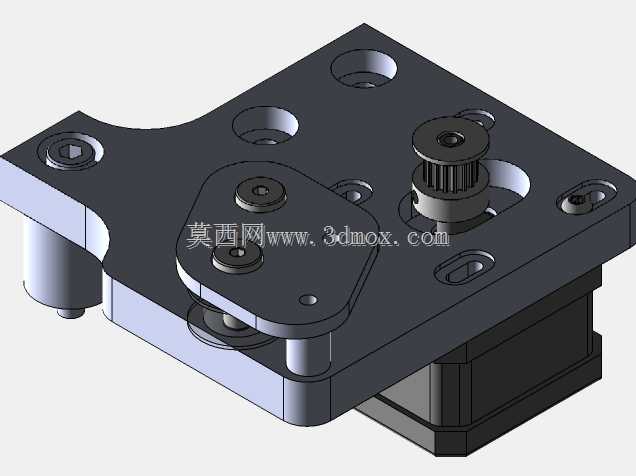

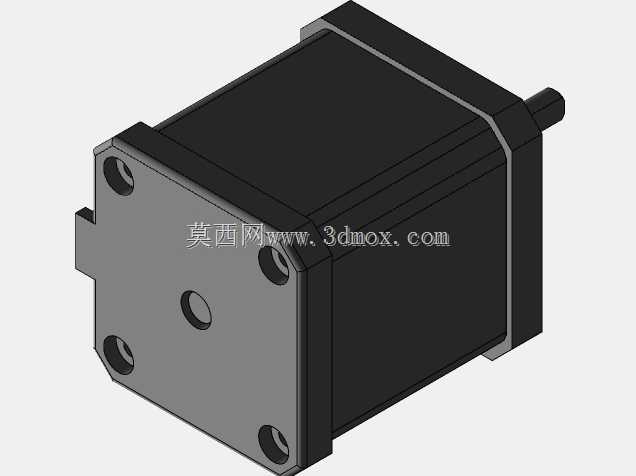

　　这款Corexy构型的熔融沉积成型设备，主要面向桌面级定制化零件加工场景，可覆盖创客空间小批量功能件打样、教育场景机械结构教学演示、非标工装夹具快速迭代制作、创意产品原型验证等实际使用需求，区别于传统悬臂式或十字轴结构的桌面打印设备，其运动构型的设计核心是将X、Y轴的驱动电机固定在机架主体上，大幅降低运动横梁的负载重量，在高速运动过程中能有效减少运动部件的惯性冲击，提升打印过程的动态稳定性，最终实现更高的打印速度与更好的成型精度。

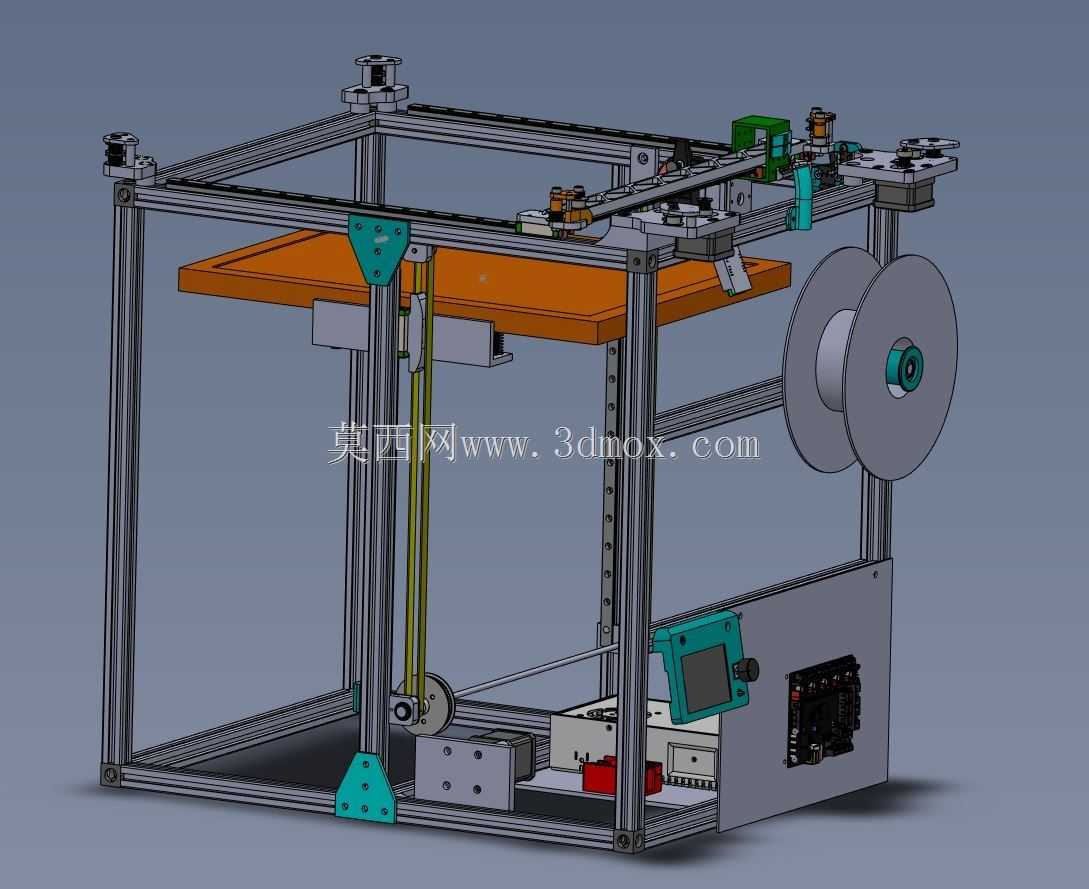

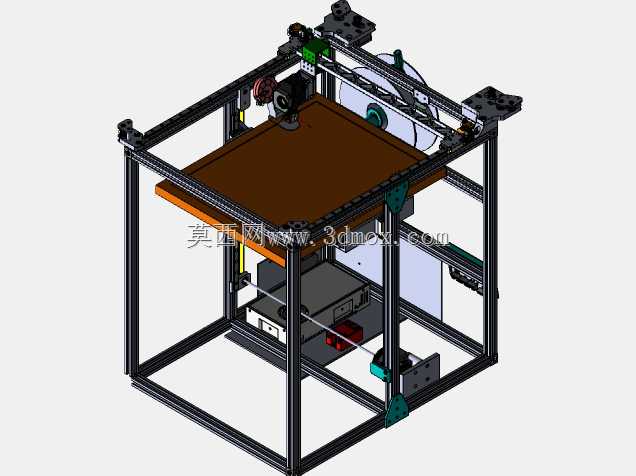

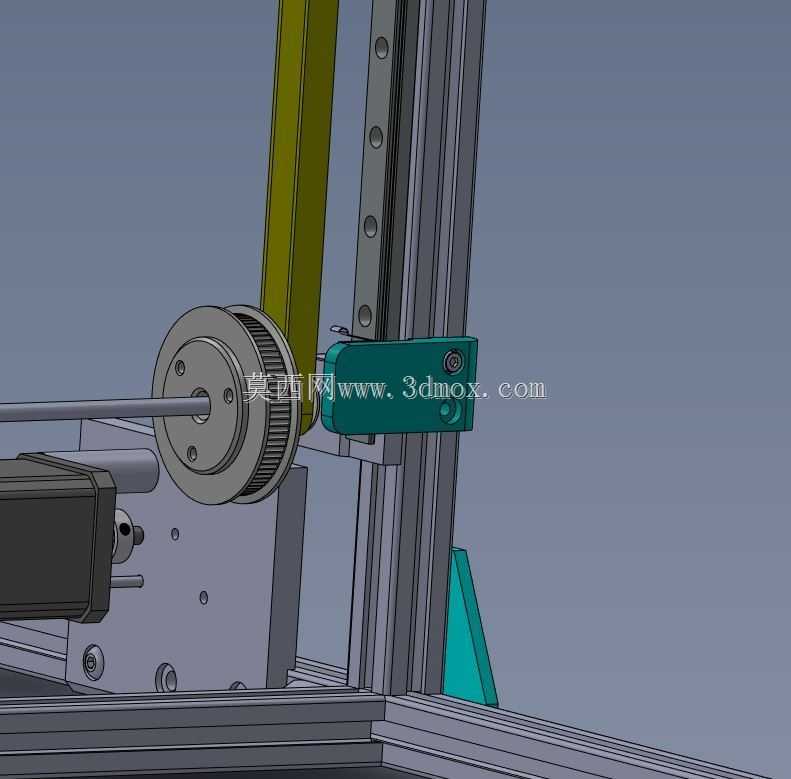

　　设备整体采用欧标铝型材搭建拼接式机架，型材连接位置采用角件与内置连接件双重固定，既保证了框架整体的结构刚性，也方便后期根据使用需求对机架尺寸进行拓展改造，机架的安装边界可根据常用打印幅面进行适配调整，常规配置下可容纳300mm见方的成型平台，平台采用橙色电木材质作为基底，下方配合调平螺母与弹性支撑结构，可实现平台平面度的快速校准，平台升降采用双Z轴丝杆同步传动结构，两侧搭配直线导轨作为导向支撑，避免平台升降过程中出现倾斜偏移，保证大尺寸模型打印过程中Z轴方向的层厚一致性。

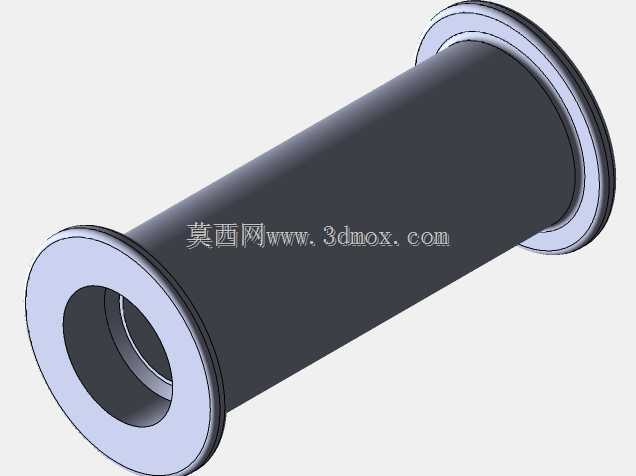

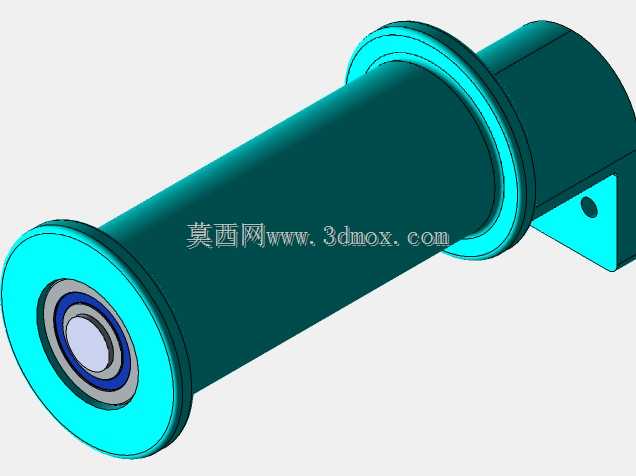

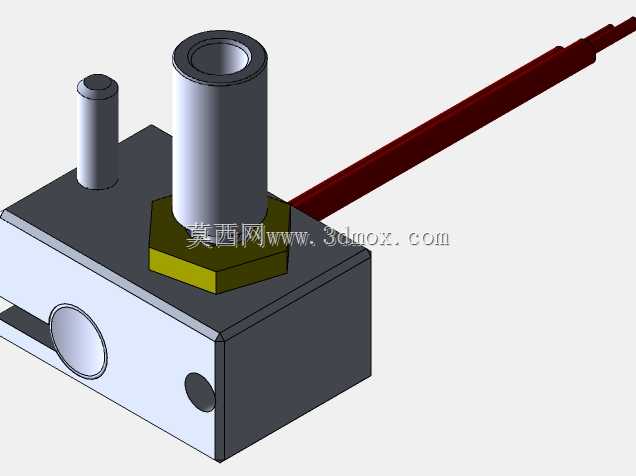

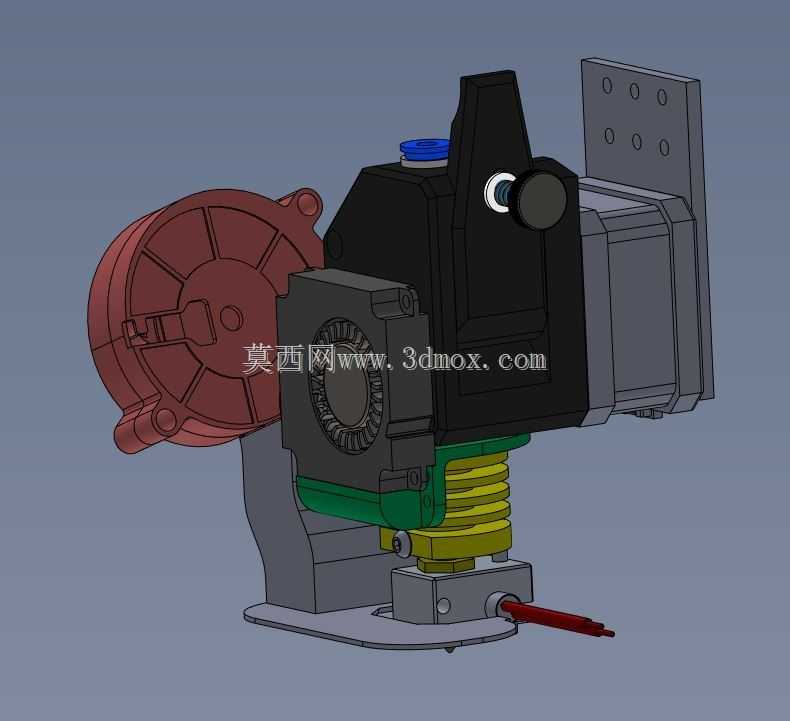

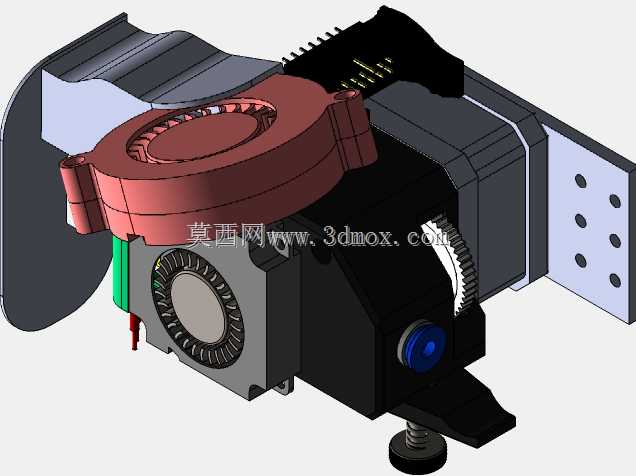

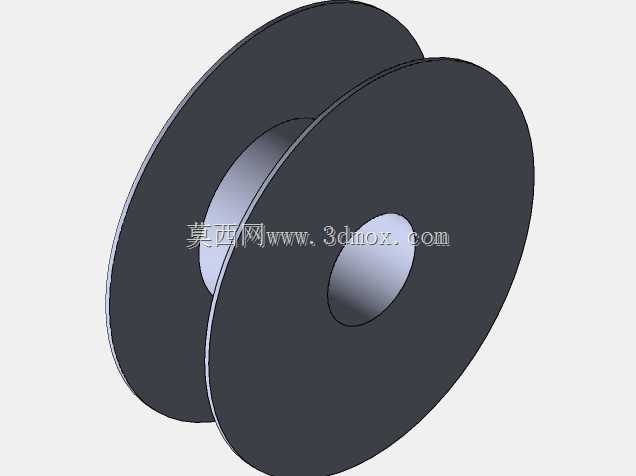

　　送料机构侧置在机架右侧，采用远端送料搭配近程挤出的组合设计，耗材架直接固定在机架侧方立板上，可容纳标准1kg规格的PLA、ABS、PETG等常见3D打印耗材卷盘，送料路径通过特氟龙管引导至打印头位置，既减少了打印头的整体重量，也能保证耗材输送的顺畅性，打印头模组集成了加热块、热敏电阻、散热风扇与自动调平探针，可实现不同耗材的温度适配与打印前的自动床面检测，减少人工调平的操作步骤。

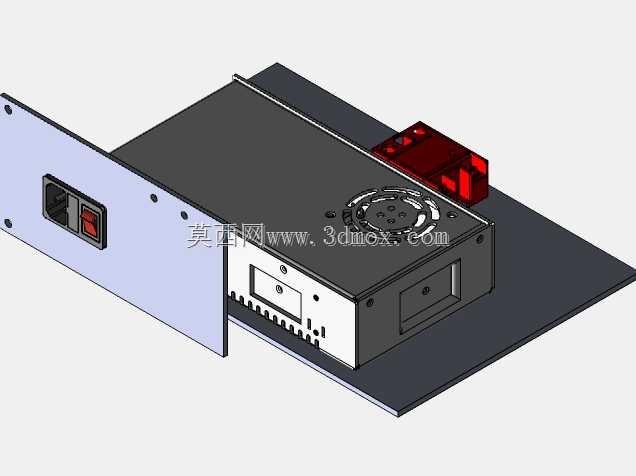

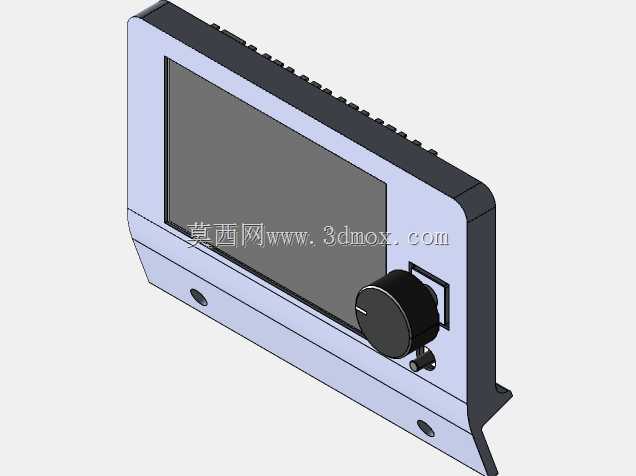

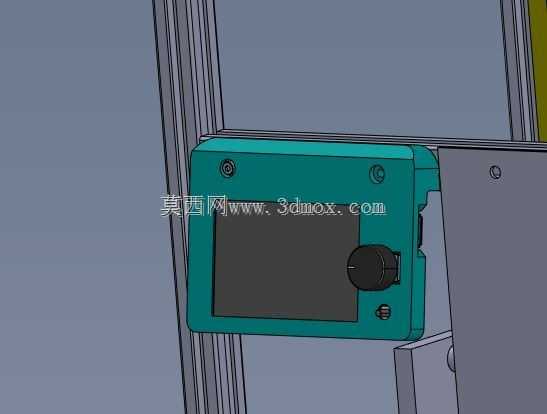

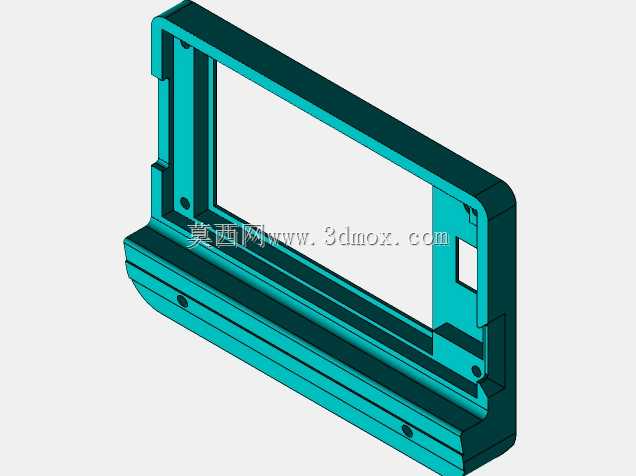

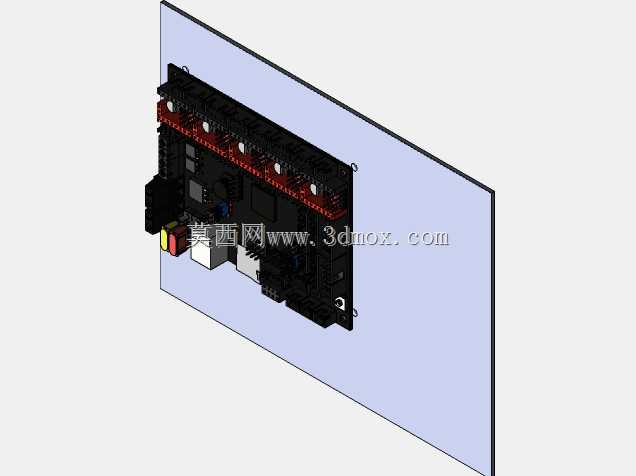

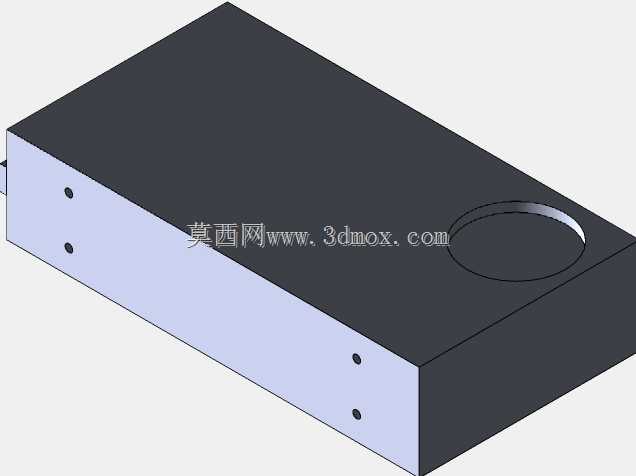

　　设备下部的电控安装区域预留了主控板、电源、散热风扇的固定位，可适配常见的开源3D打印主控方案，侧面板预留了显示屏与操作按键的安装开口，方便用户进行脱机打印操作与参数调整，走线位置预留了理线卡槽与扎带固定孔，可将电机线、传感器线、加热线规整布置，避免运动过程中出现线缆干涉磨损的问题。

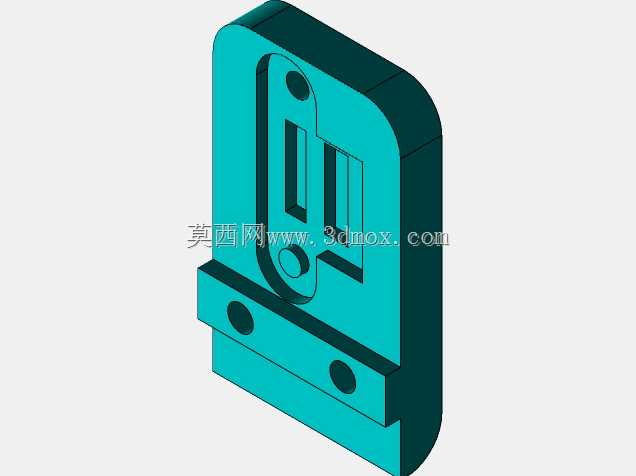

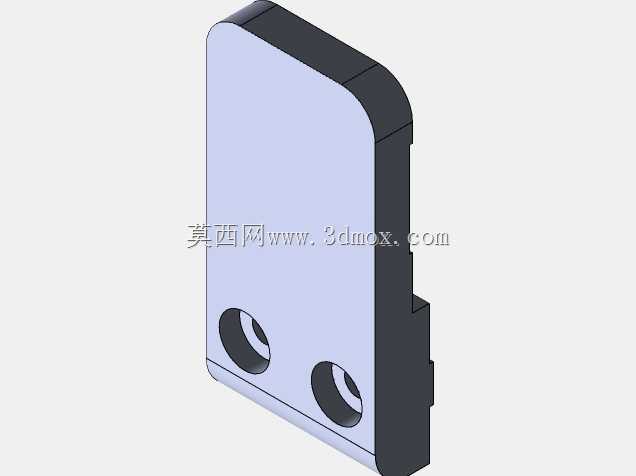

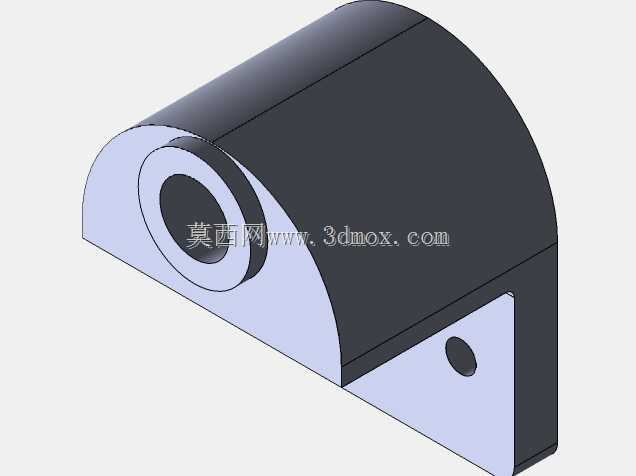

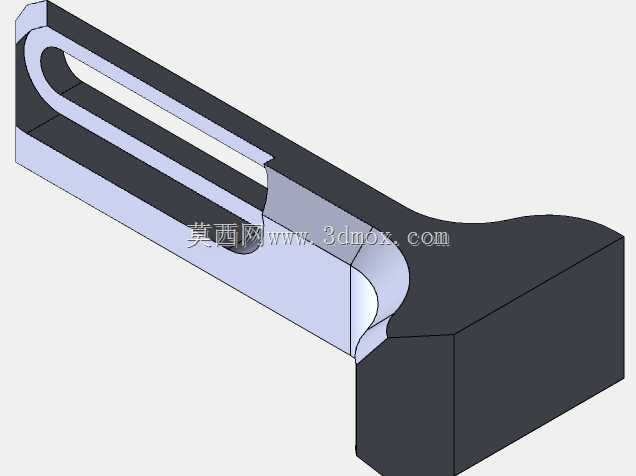

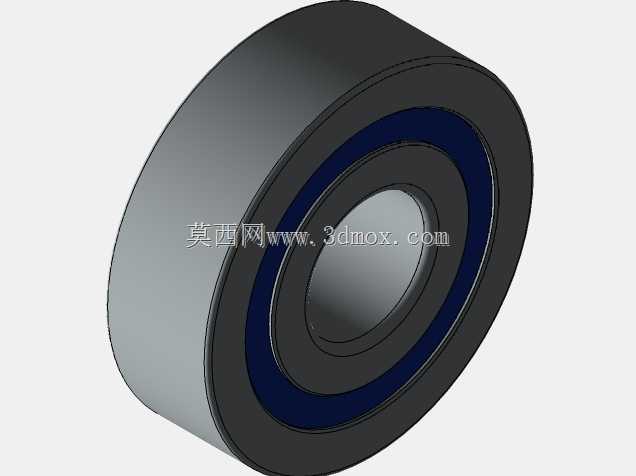

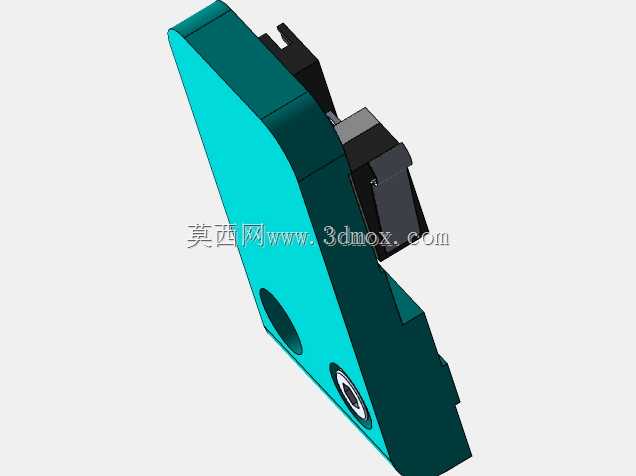

　　在结构设计过程中，很多标准件都选用了通用量产型号，比如直线导轨、同步轮、同步带、深沟球轴承、散热风扇等零部件都可直接从市面采购替换，降低了设备的组装与维护成本，部分连接支架采用3D打印件制作，方便用户根据自身的零件选型进行调整修改，虽然当前模型未包含全部细小零件，但整体的机构布局、安装孔位、运动行程都经过实际装机验证，可直接作为Corexy结构3D打印机的设计参考框架，结构设计人员可在此基础上调整成型幅面、更换挤出机构、增加封闭保温外罩，适配不同耗材的打印需求，也可拓展加装自动换料、断料检测、摄像头监控等附加功能模块，满足不同场景的使用要求。

　　从安装边界来看，设备整体占地尺寸可控制在450mm见方的桌面空间内，高度根据Z轴行程调整，常规配置下总高度不超过600mm，可放置在普通工作台面上使用，不需要额外的专用安装基座，机架底部可加装减震脚轮，方便设备的移动与位置调整，所有运动部件都布置在机架框架内部，可避免运动过程中人员误触高温打印头或运动机构，提升设备使用的安全性。
