贴片式微型触觉按键开关三维结构

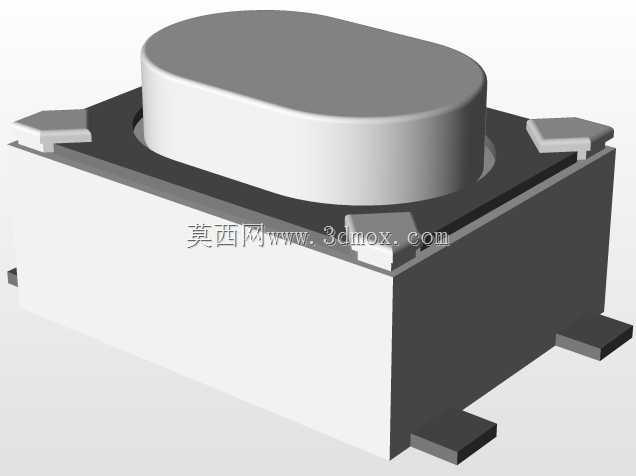

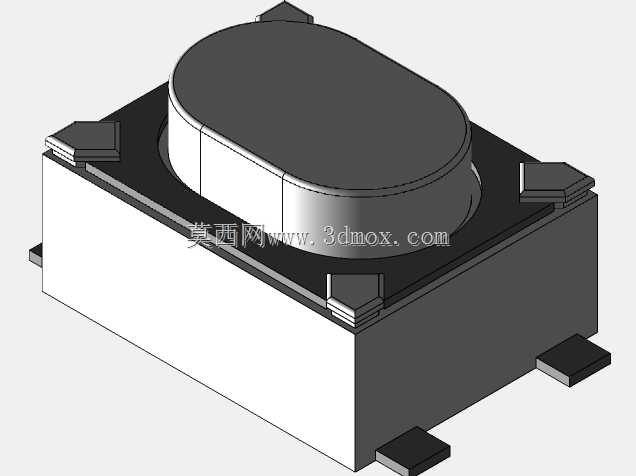

　　做消费类电子结构设计这么多年，这类43规格的贴片触觉开关几乎是每款带按键交互的便携设备里都会用到的基础元件，小到TWS耳机的功能按键、智能手环的触控侧键，大到便携医疗设备的操作按键、工业手持终端的功能按键，只要是需要用户通过按压实现信号触发的紧凑空间场景，这类开关都是选型清单里的高频选项。很多刚入行的结构工程师做PCB布局和壳体配合的时候，容易忽略这类小元件的安装边界细节，要么是焊盘预留尺寸不对导致SMT过炉后偏移，要么是壳体按键的按压行程和开关本身的动作行程不匹配，出现按不动、误触发或者按压手感差的问题，这个三维模型刚好把开关的完整外形、焊盘位置、按压凸台的尺寸都做了精准还原，能直接导入装配体里做干涉检查和配合验证，省得自己对着规格书一点点描外形浪费时间。从实际使用场景来说，这类贴片触觉开关的核心作用是通过用户的按压力度触发内部弹片形变，实现电路的通断信号输出，相比插件式的轻触开关，它的SMT贴装适配性更好，不需要在PCB上开插件孔，能节省板上空间，特别适合厚度受限的便携电子产品。它的四个定位焊脚分别分布在本体的四个角，除了实现电气连接之外，更重要的是过炉焊接后能牢牢把开关本体固定在PCB上，承受用户反复按压的侧向力和垂直按压力，不会因为多次按压出现本体脱落的问题，模型里把四个焊脚的伸出长度、厚度以及和本体的相对位置都做了准确还原，做PCB封装设计的时候可以直接参考提取尺寸，不用反复核对规格书的公差。设计思路上，

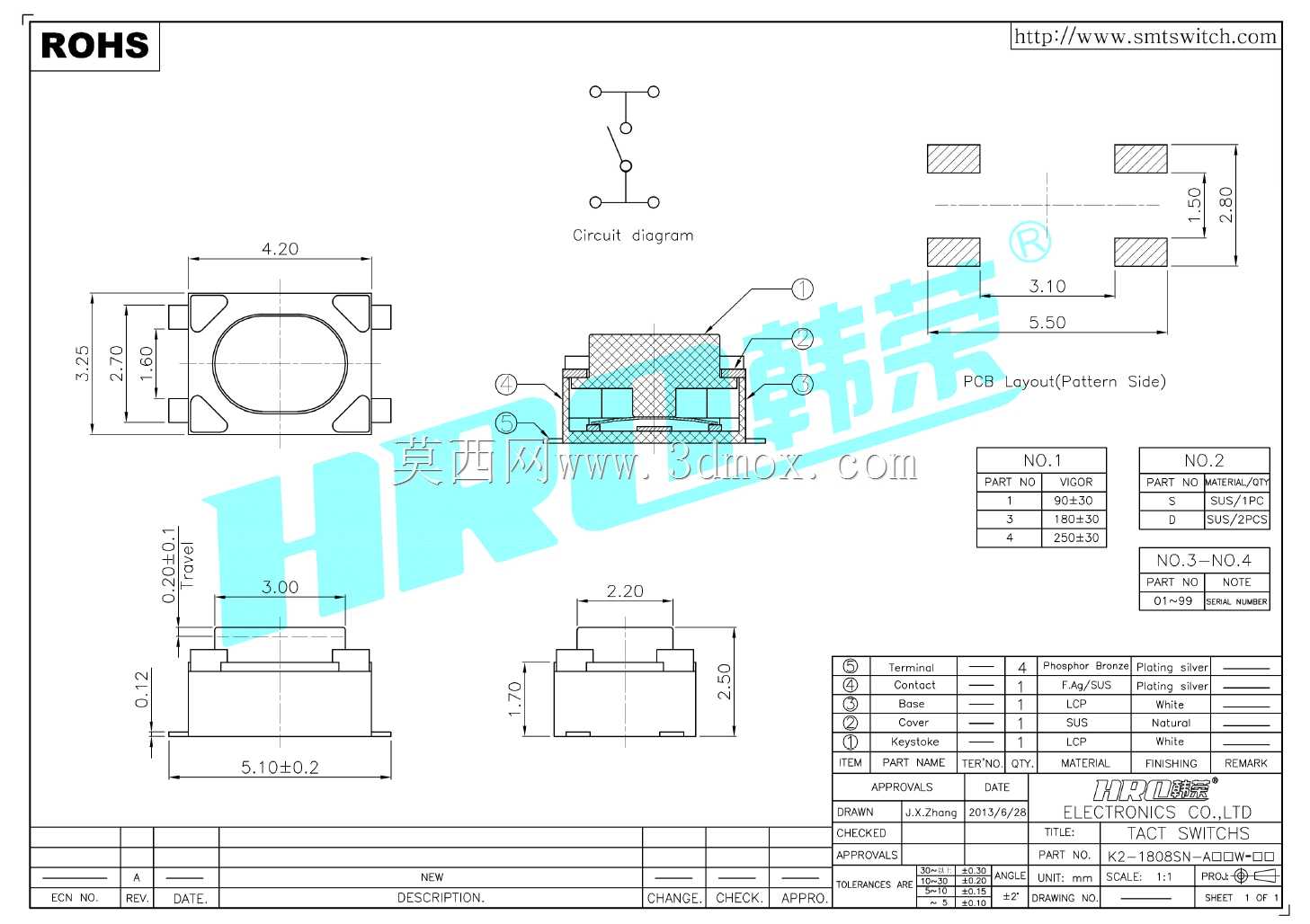

　　这类开关采用的是椭圆形按压凸台的设计，相比圆形凸台，它能适配更长的按键按压臂，当壳体上的按键按压点和开关中心有小幅偏移的时候，椭圆形的接触面能保证按压力度均匀传递到内部弹片上，不会因为按压偏位导致手感变差或者触发失效，开关本体采用耐高温的工程塑料材质，能承受SMT回流焊的高温环境，不会出现过炉后本体变形、弹片卡滞的问题。外形尺寸上，这款开关的本体长宽为4.2mm3.25mm，属于标准的4*3系列贴片轻触开关的尺寸范畴，按压凸台高出本体表面的高度是常规的2.5mm规格，整体安装后的总高度控制在3mm以内，能适配绝大多数厚度在5mm以上的便携设备壳体空间，做布局的时候需要注意，开关周边要预留至少0.3mm的避让空间，

　　避免和周边的贴片电容、电阻或者结构筋位产生干涉，按压凸台的顶部和壳体按键内壁的间隙要控制在0.1-0.2mm之间，间隙太大会导致按压空程太长手感松散，间隙太小则容易因为壳体组装公差出现按键被顶住、常触发的问题。另外要注意，这类开关的按压行程一般在0.25mm左右，触发力度通常有160gf、250gf几个常规档位，做结构设计的时候要根据产品的定位选择对应力度的型号，比如消费类数码产品偏向轻柔手感选160gf，工业类设备偏向明确的按压反馈选250gf，模型里还原的是通用的外形结构，具体的力度参数可以根据选型需求调整内部弹片的设计参数。很多工程师做设计的时候容易忽略开关的按压寿命要求，这类常规触觉开关的寿命一般在10万次左右，

　　如果是高频按压的使用场景，比如游戏手柄的按键，就需要选更高寿命的型号，但对应的外形尺寸基本是一致的，用这个通用模型做前期布局完全能满足需求。还有一个细节，这类开关的底部一般会有一个定位凸点，对应PCB上的定位孔，SMT贴装的时候能起到辅助定位的作用，防止贴装过程中开关本体偏移，模型里也还原了这个底部定位结构，做PCB设计的时候不要忘了预留对应的定位孔，能大幅提升SMT贴装的良率。在做整机跌落仿真的时候，也要重点关注这类贴片开关的焊脚强度，因为开关本体会有一定的重量，跌落过程中如果受到侧向冲击，焊脚位置容易出现虚焊脱落的问题，所以在布局的时候尽量不要把开关放在PCB的边角位置，周边可以适当增加结构筋位做防护，减少跌落时的冲击力直接作用在开关本体上。
