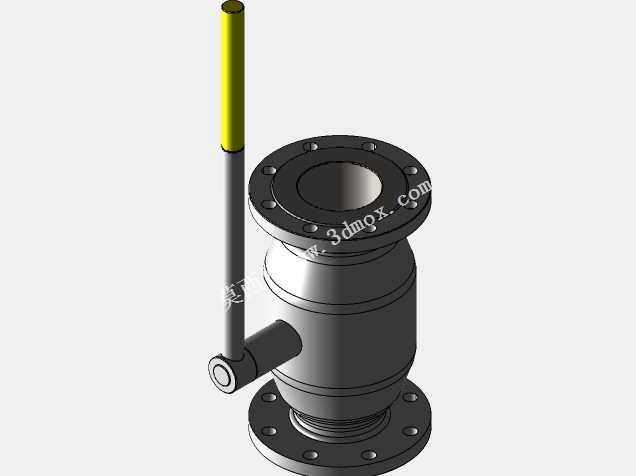

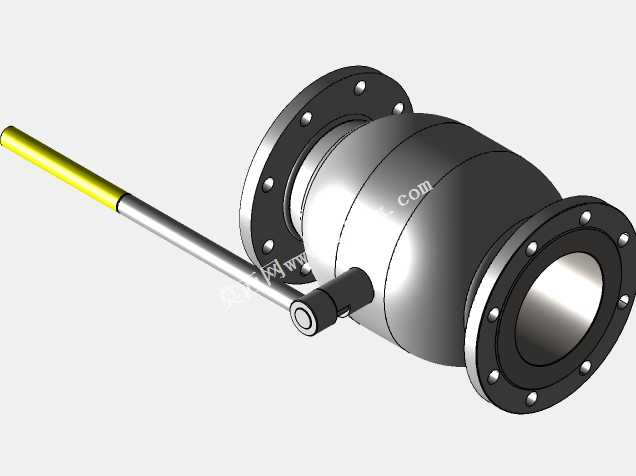

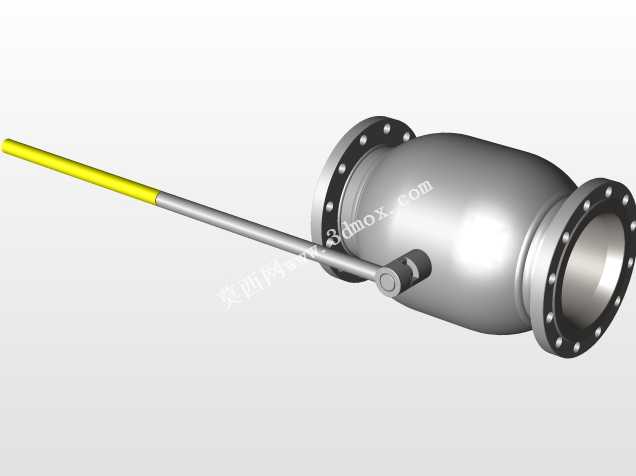

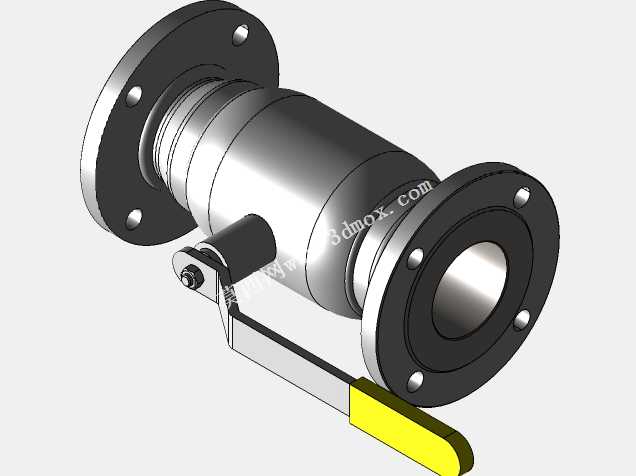

成套全通径手柄操作法兰连接球阀

这款法兰球阀主要应用在石油输送、化工介质传输、市政给排水、暖通循环水、工业蒸汽输送等需要对管路介质做通断控制的场景中，作为管路系统的核心截断部件，它的核心作用是在管路检修、工况切换、故障隔离时，快速切断或导通管路内的介质流，相比普通截止阀、闸阀，它的流阻更低，开关动作更迅速，适配的介质范围覆盖清水、油品、低压蒸汽、弱腐蚀性化工流体等多种常见工业流体。从功能特性来看，这款球阀采用全通径结构设计，阀门内部的流道孔径和连接管路的通径保持一致，介质流经阀门时不会出现通径收缩带来的压损增大问题，也不容易在阀腔内部积存介质杂质，既可以降低管路输送的能耗，也能减少杂质残留带来的密封面磨损、阀腔堵塞风险，延长阀门的实际使用寿命。阀门采用法兰连接形式，两端的法兰盘带有均匀分布的螺栓孔，安装时可以和对应压力等级的管路法兰直接通过螺栓紧固，配合法兰密封垫片就能实现可靠的连接密封，这种连接形式的密封可靠性高，拆装维护方便，适合中低压工况下的长期固定安装。操作端采用加长杠杆式手柄设计，手柄末端做了防滑的亮色包覆处理，操作人员不需要借助额外的加力杆，只需要扳动手柄旋转90度就能完成阀门的全开或全关操作，手柄的位置可以直观反馈阀门的开关状态，当手柄和管路走向平行时阀门处于全开状态，垂直时则为全关状态，现场巡检时可以快速判断阀门工况，避免误操作。设计过程中首先围绕全通径的流道要求做了核心结构匹配，球体采用高精度加工的贯通式球体，和两侧的密封阀座紧密贴合，保证关闭状态下的零泄漏；阀杆部位设置了多重密封结构，避免介质从阀杆转动间隙处出现外漏；阀体采用分体式组装结构，方便后期更换密封件、清理阀腔内部杂质。从安装边界来看，这款球阀覆盖DN80、DN100、DN150三个常用公称通径规格，公称压力等级为PN16，适配1.6MPa及以下的工作压力工况，安装时需要预留足够的手柄操作空间，保证手柄可以完成90度的全行程转动，不会被周边的管路、支架遮挡，两端法兰的螺栓孔间距符合对应通径的法兰标准尺寸，不需要额外做管路改道就能直接适配同规格的现有管路系统，安装时要注意保持阀门和管路的同轴度，避免法兰错位带来的附加应力影响密封效果和阀门的开关顺畅度。
