遥控水下潜航器机械结构设计方案

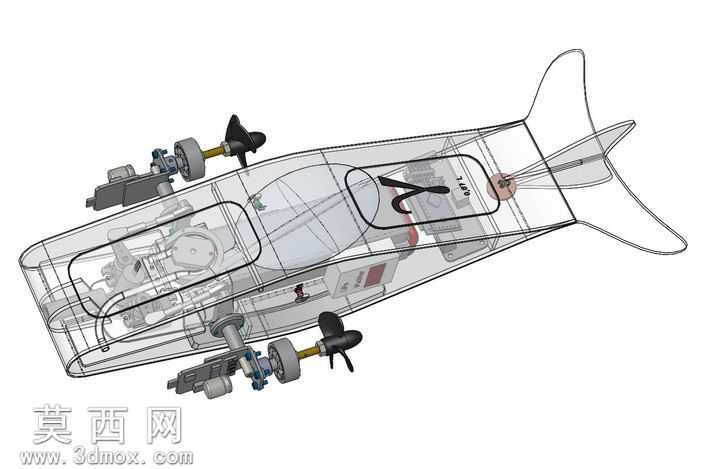

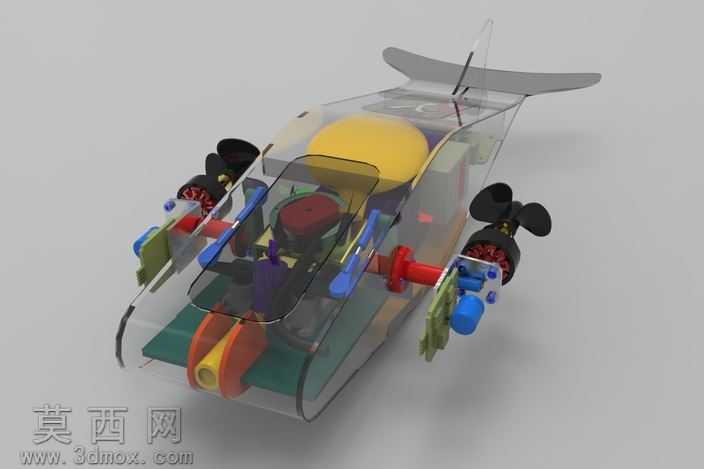

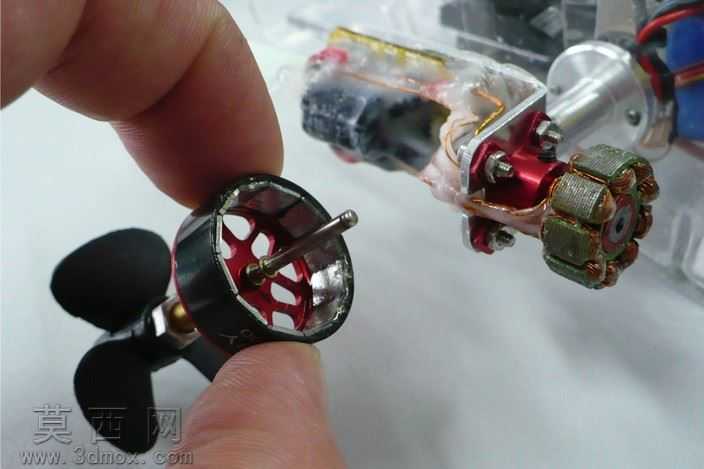

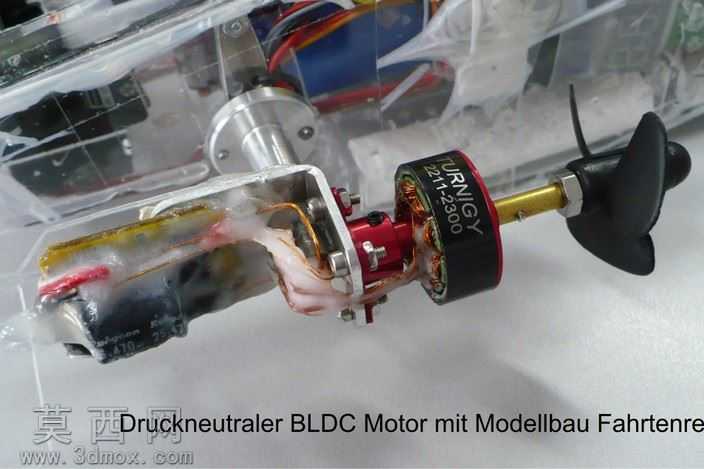

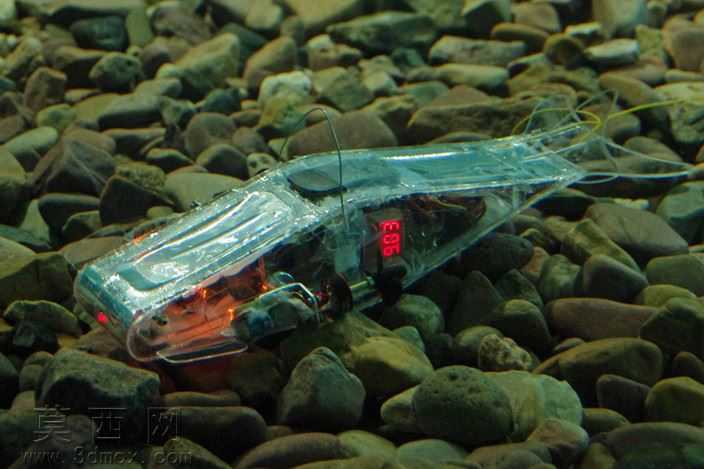

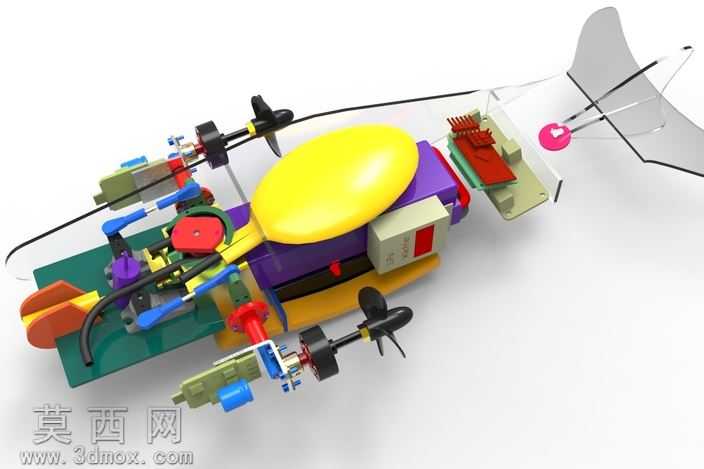

本模型采用三维参数化建模方式完成RC遥控潜水器的全结构设计，建模过程中对各功能模块进行独立零件绘制与装配约束，完整还原水下潜器的机械运作逻辑。模型采用半透明壳体设计思路，在渲染阶段为外壳赋予高透亚克力材质参数，可直观展示内部舱室的布局结构，清晰呈现动力系统、控制舱、传动组件的安装位置与配合关系。动力部分采用双螺旋桨对称布局设计，每个螺旋桨配套独立的驱动电机与传动联轴结构，建模时对电机外壳、联轴节、桨叶曲面、固定支座均做了精细化特征处理，还原了动力模组的安装固定方式与动力传递路径。尾部设计有仿生鱼尾造型的舵面结构，通过铰接约束模拟舵面的转动调节逻辑，可直观展示潜器水下转向、俯仰姿态调整的机械原理。内部舱室按照功能分区进行布局，预留了控制电路板、电池模组的安装位，各组件之间通过走线槽、固定卡扣完成限位，装配过程中严格遵循实际机械装配的公差配合要求，对紧固件、连接座的配合尺寸做了参数化校验。模型在材质设置上区分了不同部件的质感：金属传动部件赋予哑光金属材质，螺旋桨桨叶设置为高强度工程塑料材质，密封舱段做了防水结构的细节刻画，壳体边缘做了圆角过渡处理以降低水下航行阻力。整体设计围绕小型遥控潜器的水下作业需求展开，兼顾结构合理性与外观仿生特性，各部件可独立拆解查看结构细节，完整呈现了小型水下潜器从动力布局到舱体密封、姿态控制的全链路机械设计逻辑，可用于水下航行器结构原理展示、遥控潜器改装设计参考等场景。
