立式结构小型注塑成型设备三维设计

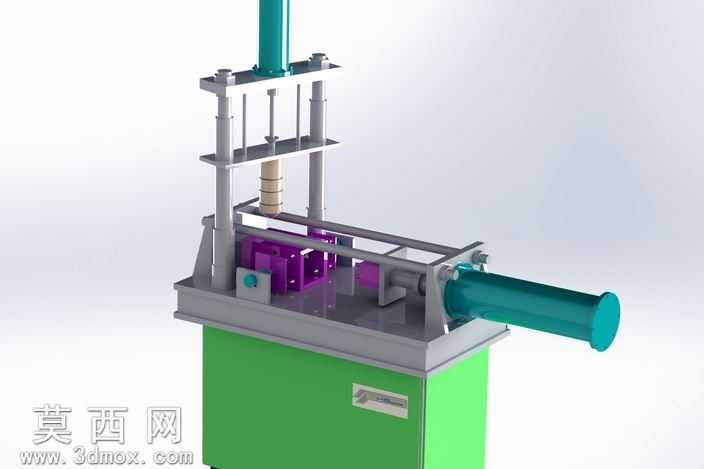

本作品为立式布局的小型注塑成型设备三维建模成果，建模过程严格遵循机械设计规范，在SolidWorks环境下完成全参数化零件建模与虚拟装配，完整还原了设备的功能结构与外观形态。建模阶段优先搭建设备的整体骨架基准，从底部的绿色柜体基座开始，依次完成承托工作台面、立柱导向组件、顶部垂直合模驱动缸、水平方向射料驱动缸的独立零件建模，每个零件均按照实际机械加工的尺寸逻辑设定参数，对板材焊接的柜体结构、导向立柱的光轴特征、驱动缸的缸筒与端盖结构、模具安装区域的定位结构都做了精细化的特征还原，避免了非必要的冗余特征，保证模型的可编辑性与装配合理性。装配过程严格按照实际设备的装配顺序添加配合约束，导向立柱与上下安装板采用同轴与端面贴合约束，垂直合模缸与顶部安装板设定同轴与轴向固定约束，水平射料缸与工作台侧支架设定对应配合，保证各运动部件的运动方向符合实际注塑工艺的动作逻辑，不存在干涉错位问题。材质与渲染阶段，针对设备不同部件的实际材质赋予对应外观属性：底部柜体采用哑光绿色金属漆材质，还原钣金喷涂的质感；金属结构件采用哑光银灰色金属材质，模拟钢材加工后的表面效果；驱动缸的缸体部分采用青蓝色半光泽工程材质，匹配常规液压油缸的外观特征；模具安装区域的紫色部件赋予硬质合金质感，操作按钮采用亮蓝色塑料材质，通过渲染环境光的调整，让各部件的材质区分清晰，结构层次分明，直观呈现设备的整体布局。设计思路围绕小型注塑件的试制生产需求展开，采用立式合模搭配水平射料的结构布局，相比传统卧式设备占地更小，上下开合的合模结构方便小型嵌件的安放与成品取出，双液压驱动的配置可以提供稳定的合模力与射料压力，导向立柱采用四柱式布局保证合模过程的运动精度，避免合模偏移影响注塑成型质量，底部柜体预留了液压站与电气控制元件的安装空间，整体结构紧凑，功能模块划分清晰，可作为小型注塑设备结构设计、教学演示的三维参考模型，完整展现了立式注塑机从合模、射料到机身承托的全结构设计逻辑。
