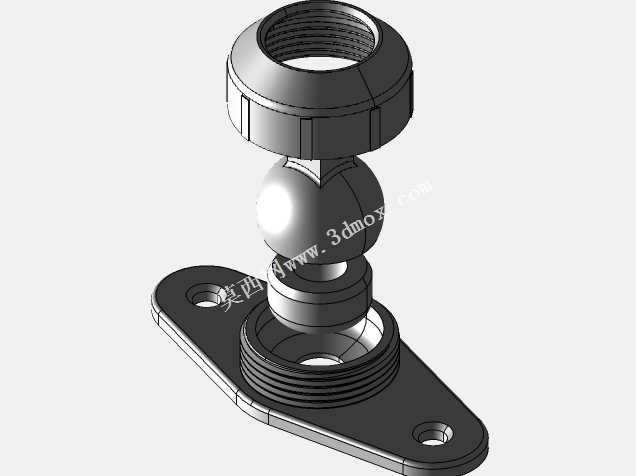

带安装底座的可调式球形连接接头结构

这款球形接头结构主要面向传感检测设备的安装适配场景设计，在工业现场的报警传感装置布设、角度可调式检测工位搭建中承担核心的连接与角度调节作用，能够为需要灵活调整探测朝向的传感部件提供稳定的铰接支撑，解决固定式安装无法适配多方向检测需求的痛点，常见于自动化产线的异常报警点位、设备运行状态监测点位的安装配套，也可拓展用于小型工装夹具的角度调节环节，适配需要小范围多自由度调整朝向的轻载连接场景。从功能特性来看，该接头采用球铰式核心结构，依靠内部球面配合实现多方向的角度偏转，顶部的方轴结构可直接与配套的传感部件基座卡接固定，避免周向打滑，保证传感部件调整角度后不会出现自主偏转；底部的菱形安装底座设置有两个对称的沉头安装孔，可通过螺栓直接固定在设备机架、安装面板或工装基板上，沉孔设计能够让螺栓头部完全没入底座平面，不会出现凸起干涉，保证安装面贴合平整。在设计思路上，这款结构优先考虑了安装便捷性与调节稳定性的平衡，整体采用对称式布局，球头包裹结构做了多道加强筋设计，既能够保证球头铰接的转动顺滑度，又可以为球头提供足够的包覆抱紧力，避免长期使用出现配合间隙过大、角度松脱的问题；顶部方轴做了微小的倒角处理，方便传感部件的快速对位装配，底座的两个安装孔间距经过适配优化，能够兼容市面上主流的小型传感安装座的孔位标准，无需额外加工转接板即可直接安装。从外形尺寸与安装边界来看，整体结构高度控制在适配小型传感部件的范围内，底座的菱形轮廓最大宽度不会占用过多安装平面空间，两个安装孔的中心距符合通用轻载安装的孔位规范，球头的偏转角度覆盖常用的探测调整范围，能够满足大部分现场安装时的角度调整需求，不会出现调整角度受限、或者偏转后与周边部件产生干涉的问题；整体结构的壁厚经过合理分配，在保证结构强度足以支撑常规小型传感部件重量的前提下，尽可能压缩了整体体积，不会给安装点位带来额外的空间负担，适配紧凑安装空间下的布设需求。
