GX16航空插头接插件结构设计

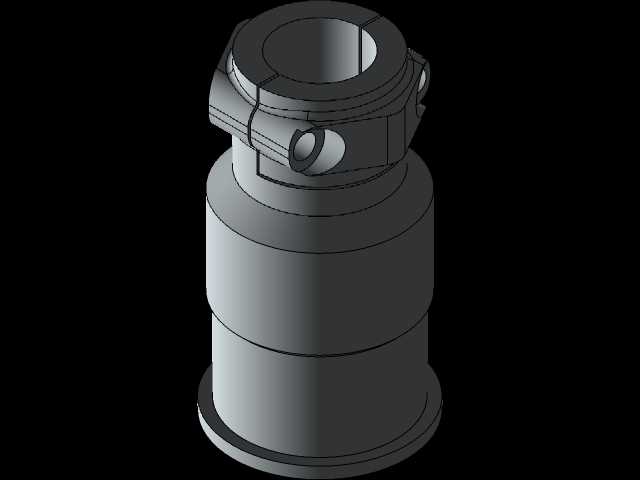

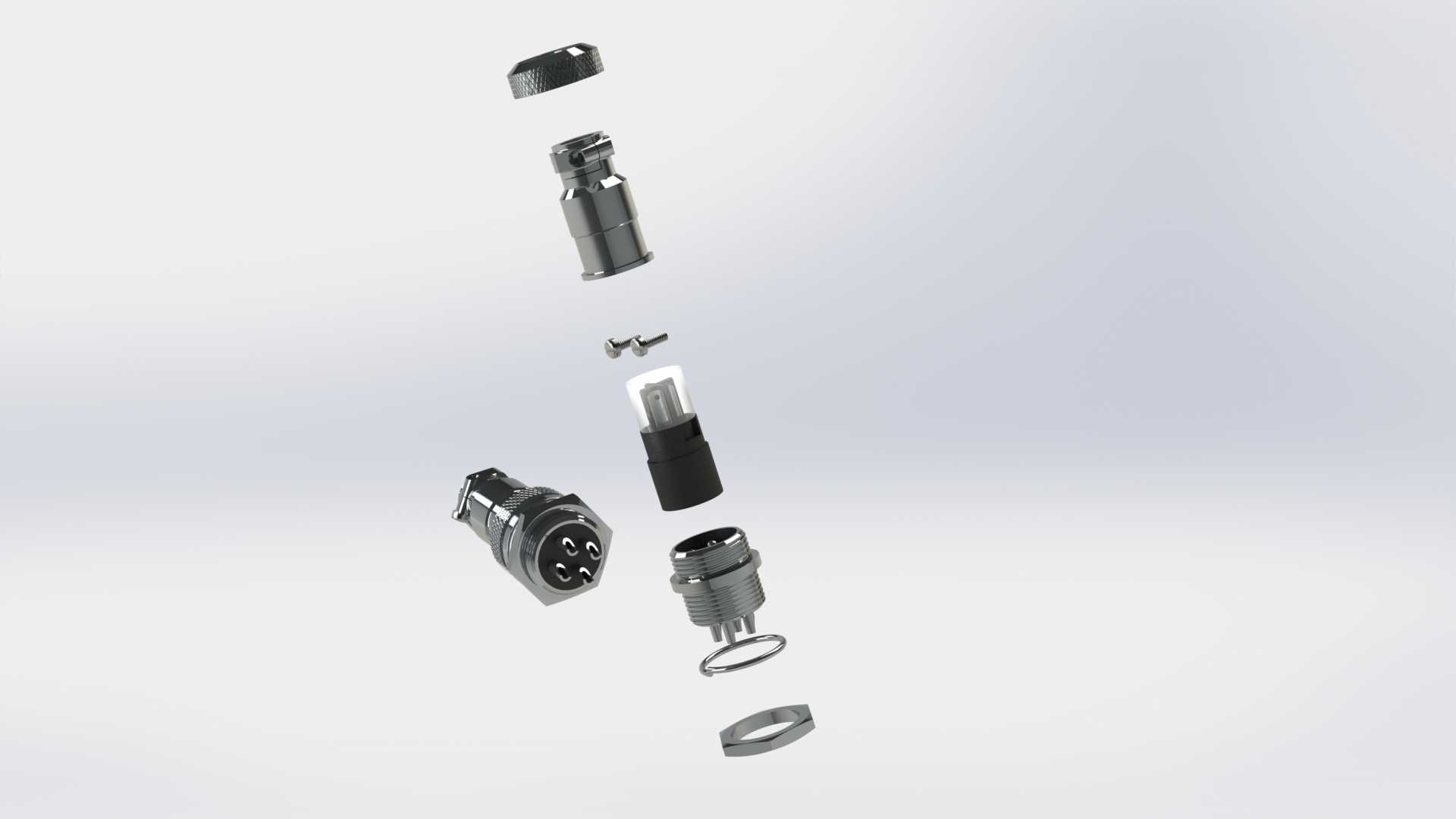

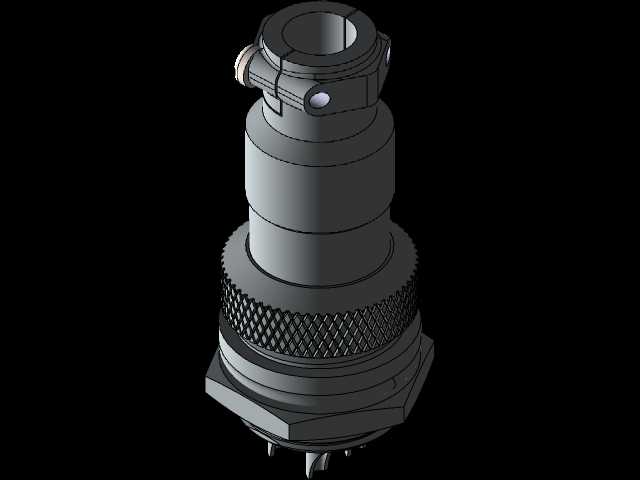

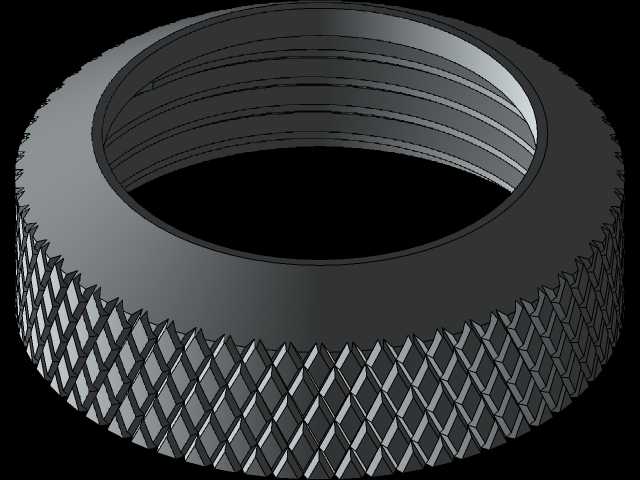

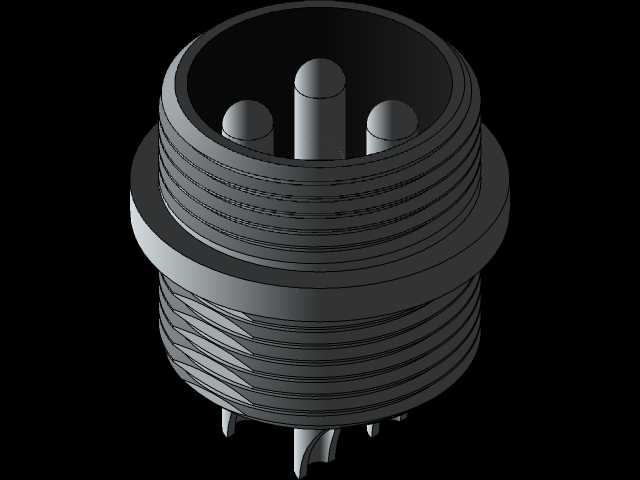

这款GX16规格的接插件是工业电气连接场景中应用极为广泛的互连组件，常见于工控设备信号传输、小型机电设备电源接驳、检测仪器线路对接、航空模型电控连接、户外照明设备接线等场景，能够在存在一定振动、轻微粉尘的常规工业环境下，实现多芯线路的稳定连通与快速插拔，既可以完成低压直流电源的可靠输送，也能承载弱电流控制信号的稳定传输，避免线路接驳处出现松脱、接触不良、线芯外露等问题。整套组件采用公母对插的分体式结构设计，包含插座端与插头端两大主体部分，插座端设计有法兰安装结构，可通过侧边的固定孔位直接锁附在设备壳体面板上，安装开孔直径匹配16mm的通用面板开孔尺寸，安装后插座与设备面板贴合紧密，能够阻挡常规工况下的浮尘从接线位置进入设备内部；插头端采用滚花防滑外壳设计，操作人员插拔时无需借助额外工具，徒手即可完成插拔操作，插合到位后依靠内部的卡扣结构实现轴向锁止，避免设备运行过程中受振动拉扯导致接头松脱。内部插针采用插孔与插针配对的接触结构，多芯位布局可同时实现多路线路的独立连通，插合后每一路线芯之间保持足够的绝缘间距，不会出现线间短路的问题；组件配套有尾部锁紧结构，接入线缆后可通过尾部的锁紧套压紧线缆外皮，既能够固定线缆避免拉扯时线芯与插针脱焊，也能在接头尾部形成密封防护，减少水汽、粉尘从线缆入口进入接头内部。整套结构的所有零部件都做了装配间隙的合理匹配，金属外壳件具备足够的结构强度，日常插拔使用中不会出现外壳变形、开裂的问题，内部绝缘件采用耐温绝缘材质，长期通电工作时不会因温升出现绝缘性能下降的情况，插合面的对位设计能够避免公母头插反，操作人员无需反复对位即可顺利完成插合，适配多场景下的快速接线、频繁插拔的使用需求，整体外形紧凑小巧，不会占用过多设备安装空间，在狭小的设备舱内也能顺利完成安装与接线操作。
