SCS8UU箱式直线轴承滑块结构设计

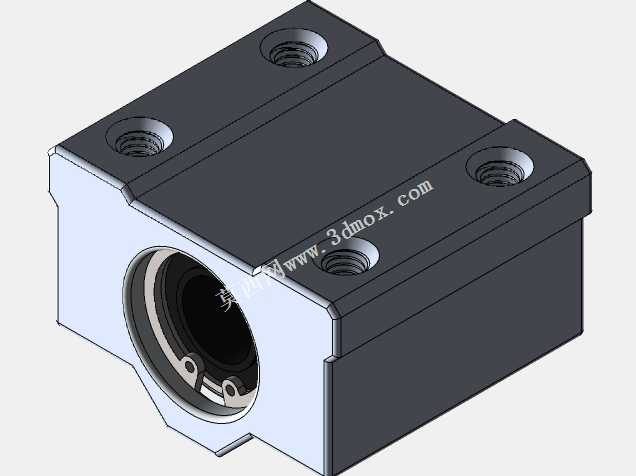

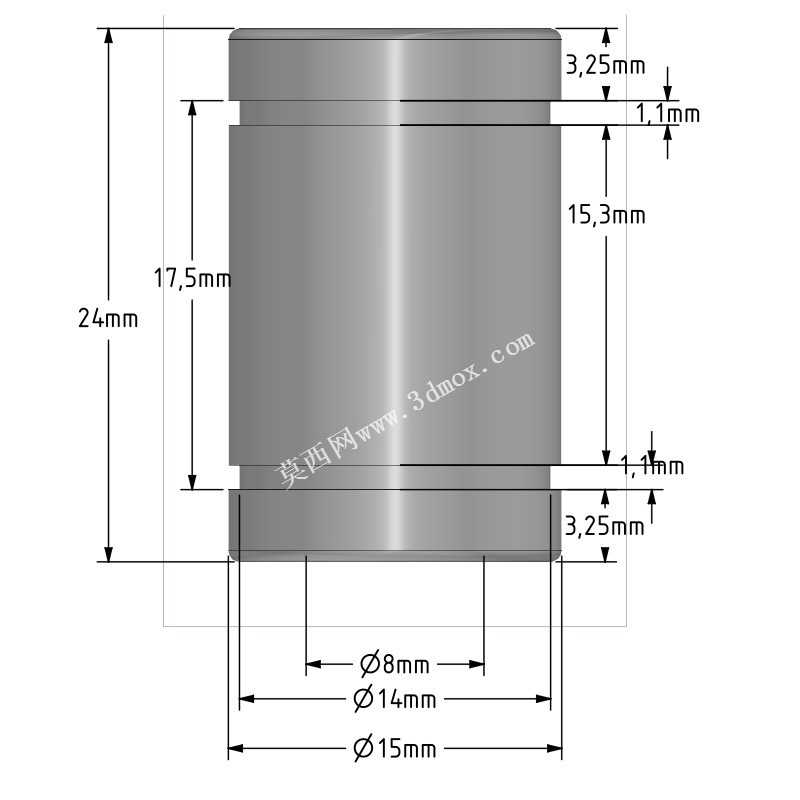

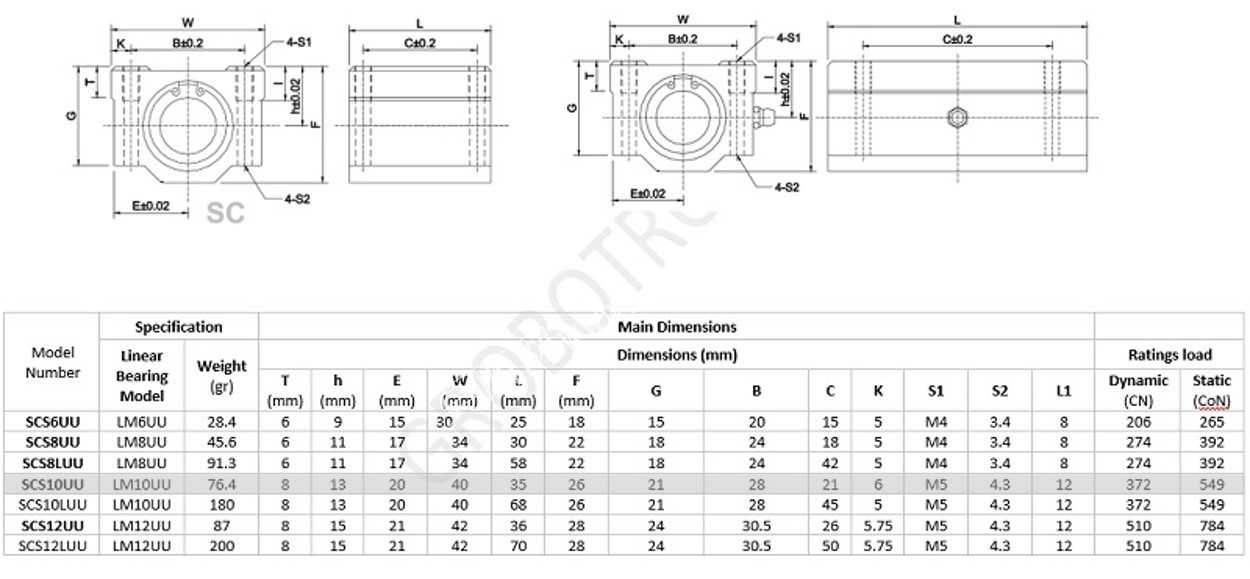

这款箱式直线轴承滑块是线性传动系统里的核心导向支撑部件，广泛应用在自动化生产线的滑台模组、3D打印设备的运动轴、包装机械的往复推送机构、木工雕刻机的移动龙门、电子设备的精密位移平台等场景中，主要作用是为做直线往复运动的光轴提供低摩擦、高刚性的滑动支撑，保障运动过程的平顺性与位置精度，减少传动过程中的卡顿、径向窜动问题，提升整套运动机构的运行稳定性与使用寿命。从功能特性来看，该部件采用集成式箱体结构，内部预装标准直线轴承，轴承自带密封防尘结构，能够阻挡作业环境中的粉尘、碎屑进入轴承滚道，降低磨粒磨损风险，同时轴承内部的保持架可以稳定约束滚动体的运动轨迹，让滚动体在循环运动过程中保持均匀受力，在承受额定径向载荷的同时，将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，即使在高速往复运动的工况下，也能保持较低的运行噪音与较小的温升。在设计思路上，这款滑块采用了方正的箱式主体结构，主体分为上下两个装配区段，上部设置四个均匀分布的内螺纹安装孔，孔位布局对称，既可以通过螺栓从上方将滑块固定在移动负载的安装面上，也可以反向安装将滑块固定在设备机架上作为固定导向座，安装方式灵活适配不同的设备布局需求；轴承安装位采用精准的台阶孔定位设计，能够保证装入的直线轴承与箱体的同轴度，避免轴承偏装导致的运动卡滞、局部磨损加剧问题；箱体的边角做了倒角处理，既可以去除加工锐边防止安装时划伤操作人员，也能减少装配过程中与周边部件的干涉风险。从安装边界来看，这款滑块适配公称直径8mm的标准直线光轴，箱体的整体长宽高尺寸经过标准化设计，能够和同规格的线性导轨、光轴支撑座等配件直接互换，不需要额外做定制化的安装位加工；上部的四个安装孔采用标准公制螺纹规格，安装时只需要匹配对应规格的内六角螺栓即可完成固定，安装孔的间距符合行业通用的安装尺寸标准，在设备维护更换时可以直接替换同型号产品，大幅降低维护的时间成本与配件采购成本。滑块的端面预留了足够的轴承装配余量，既可以保证轴承装入后的轴向定位可靠性，也不会因为箱体过长增加不必要的结构重量，在保障结构刚性的前提下尽可能做了轻量化设计，减少运动部件的整体惯量，提升高速运动下的响应速度。
