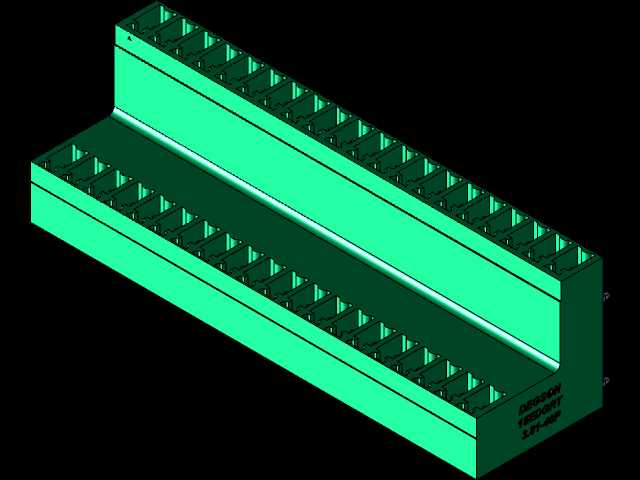

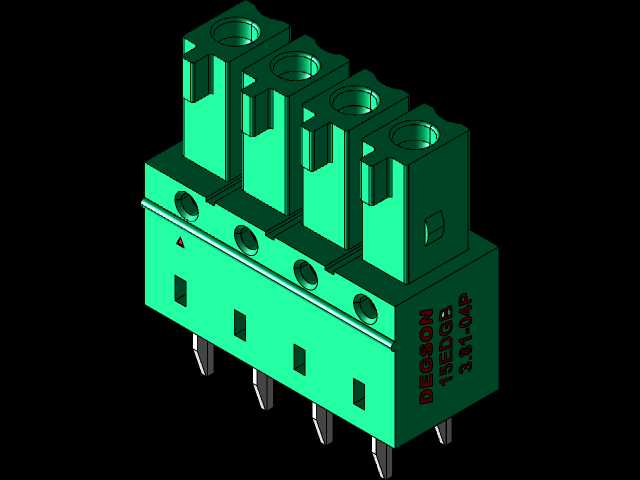

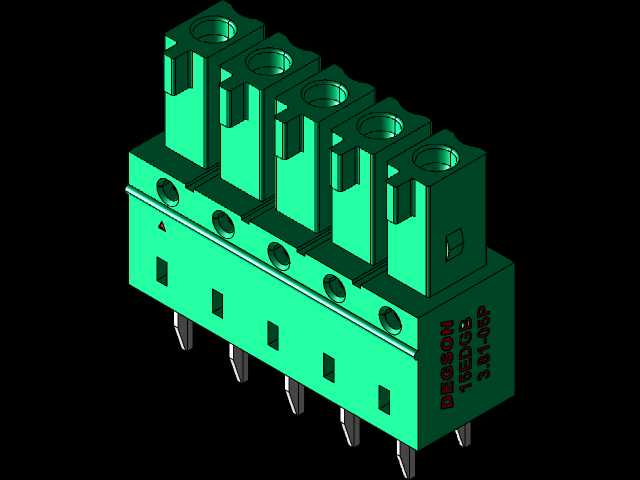

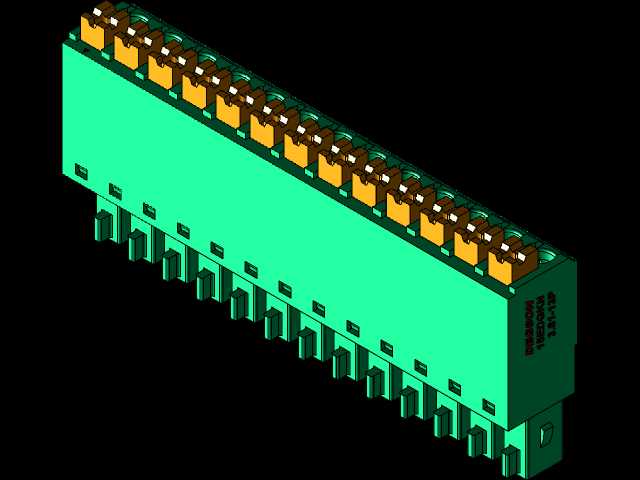

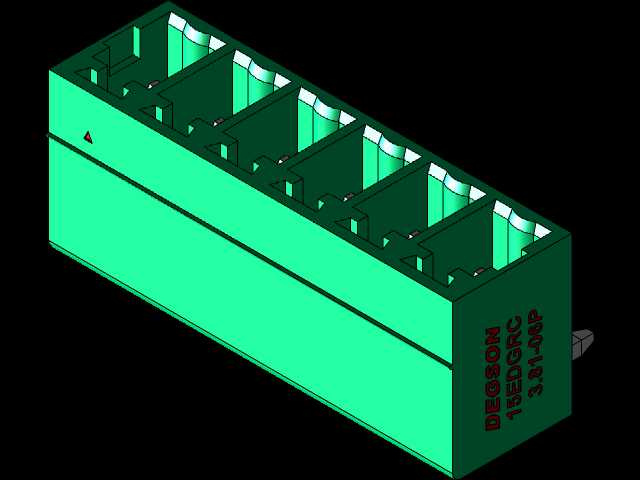

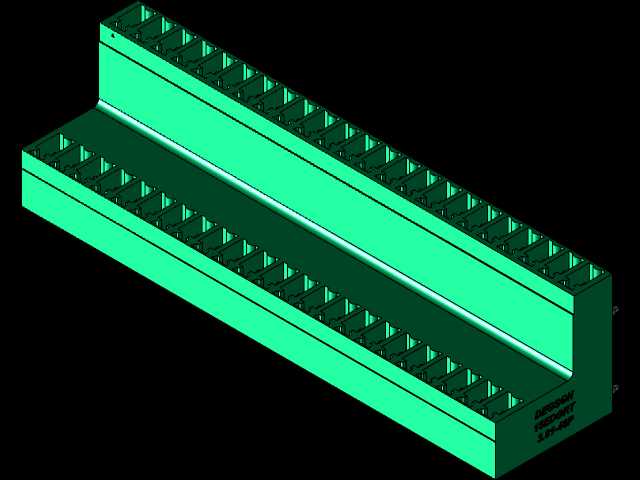

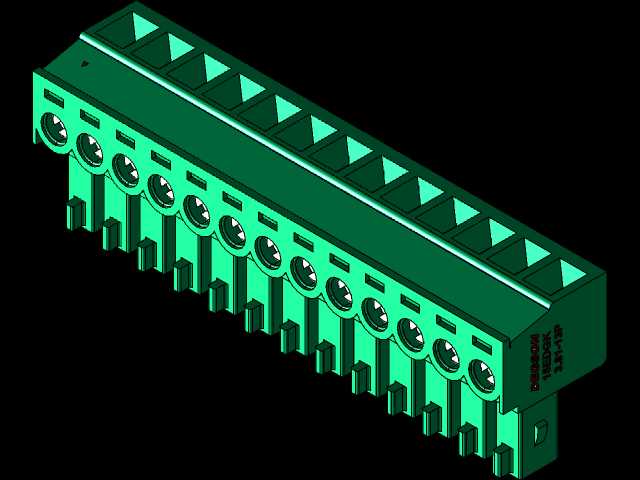

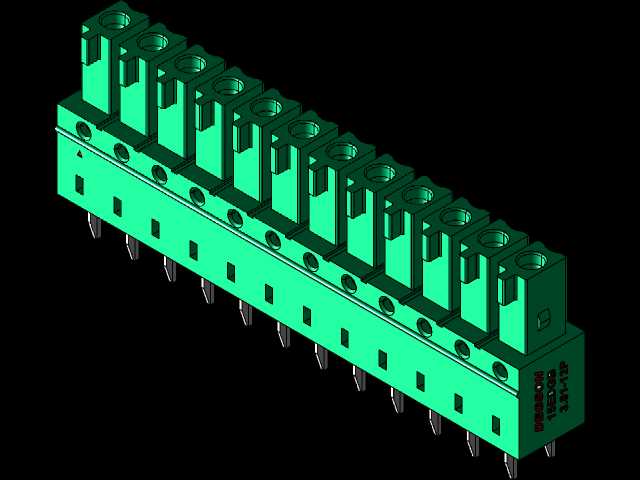

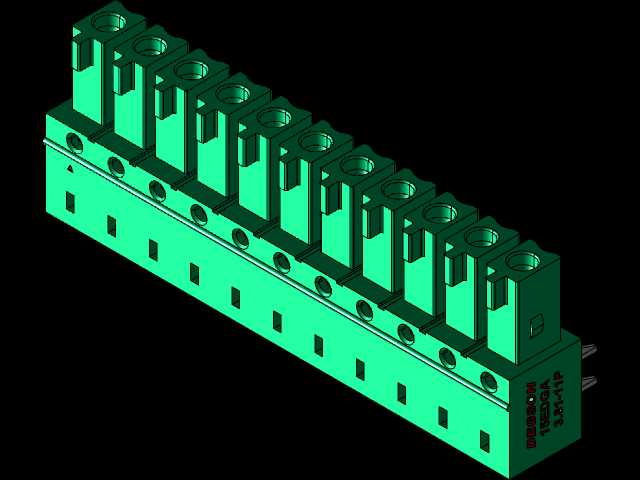

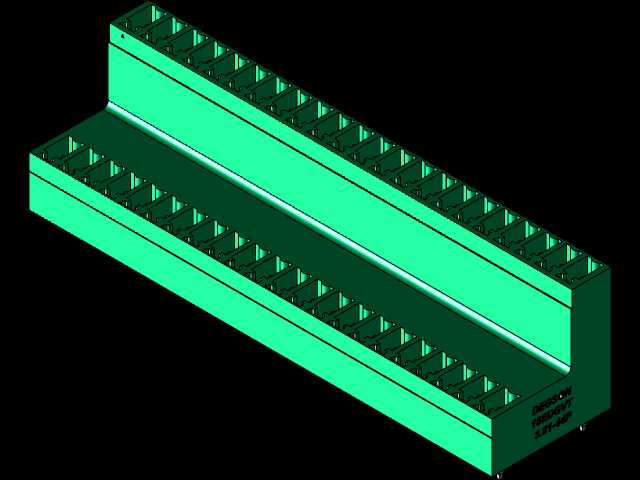

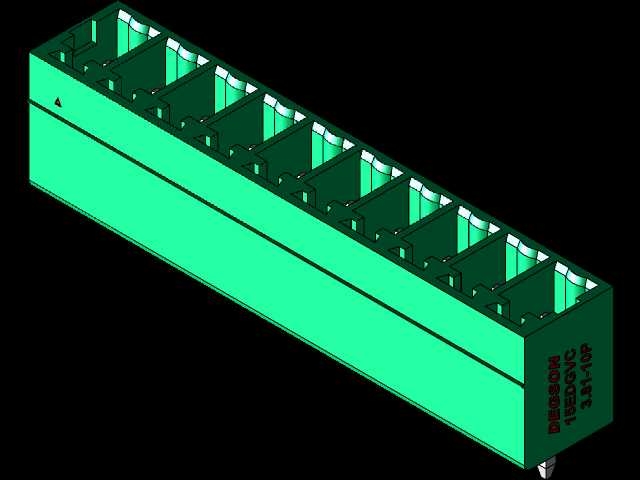

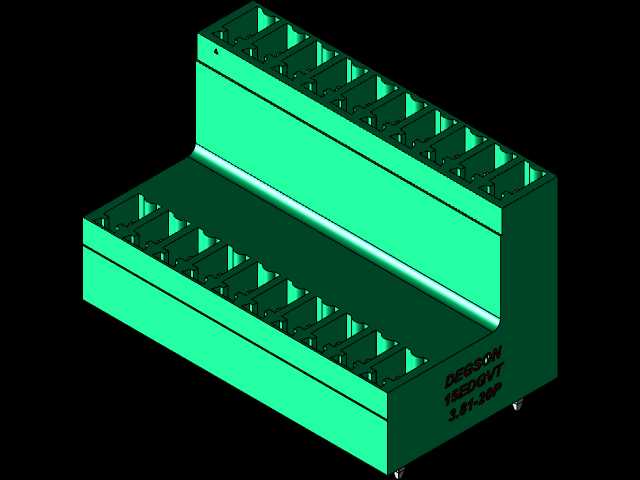

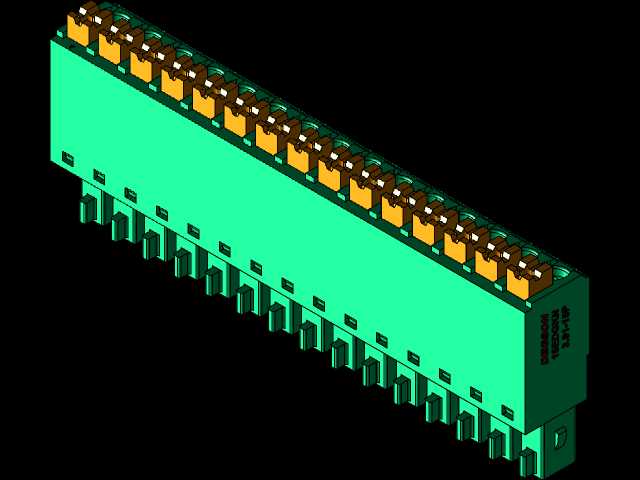

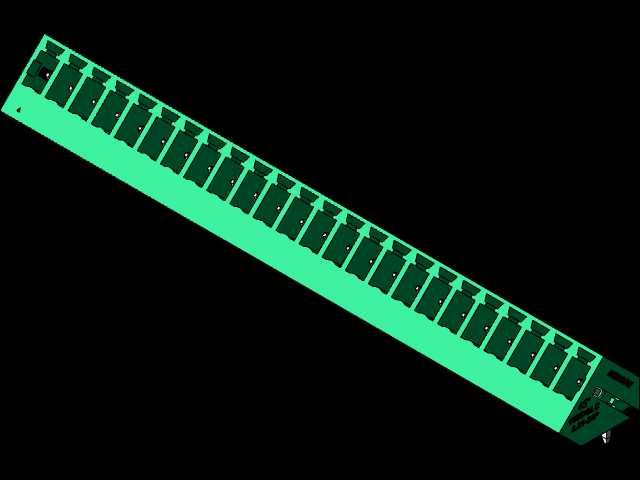

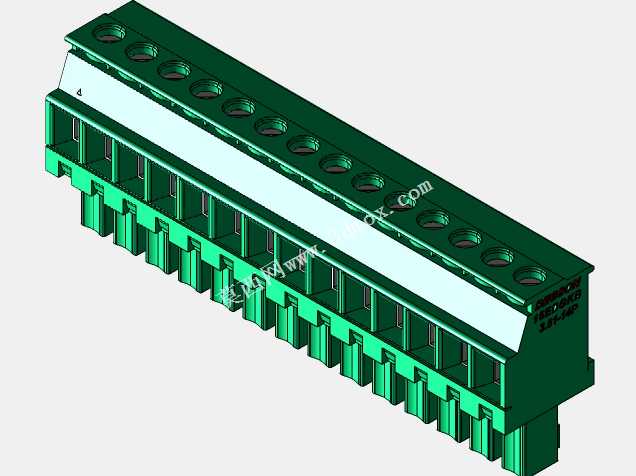

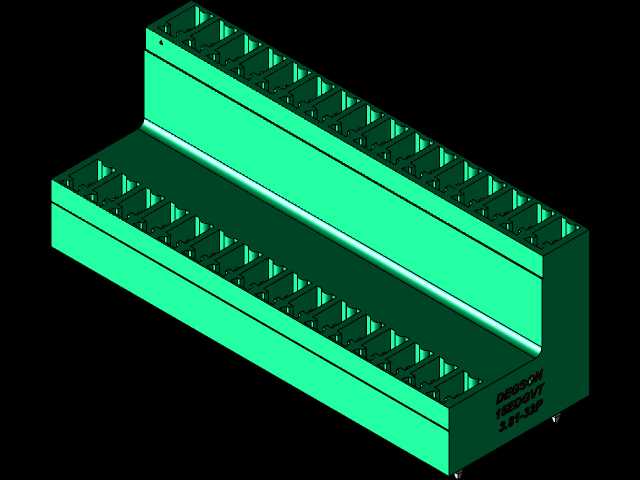

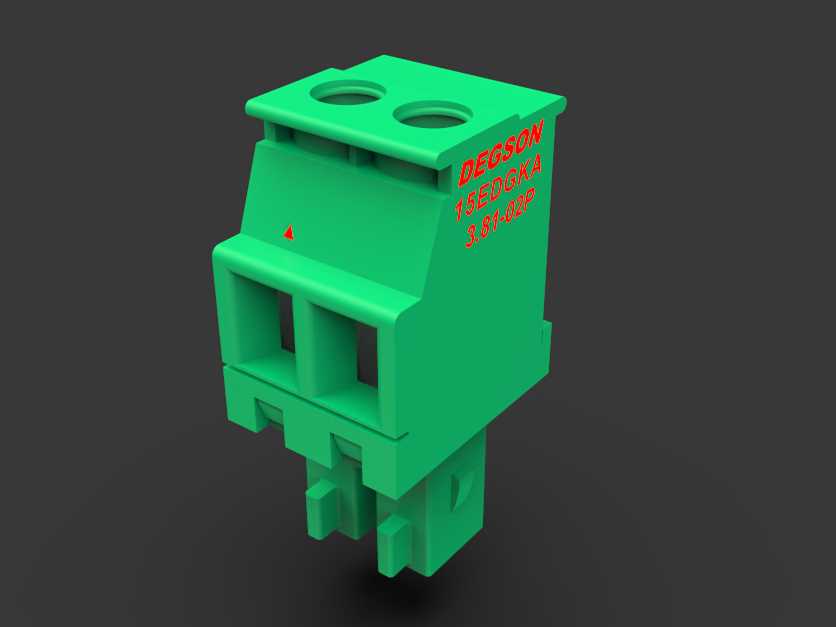

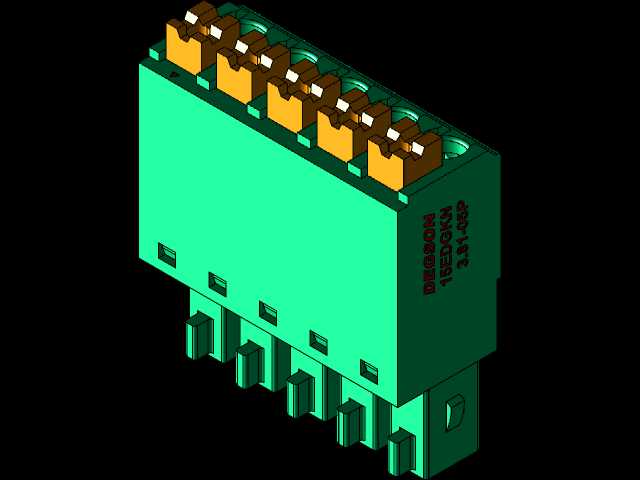

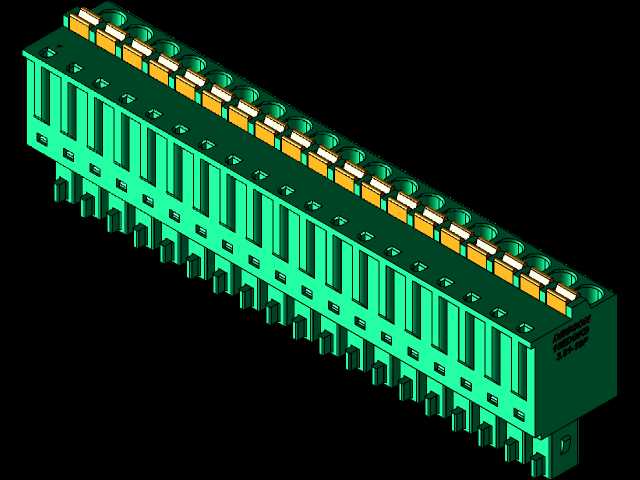

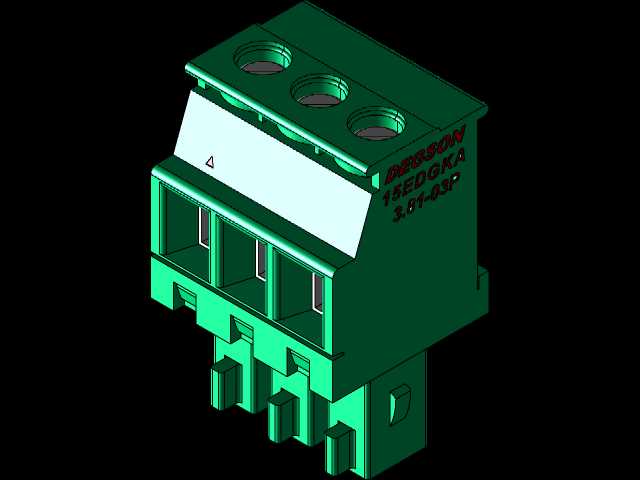

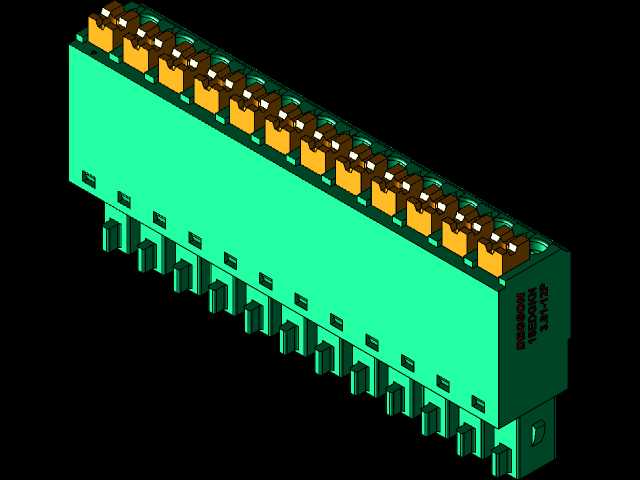

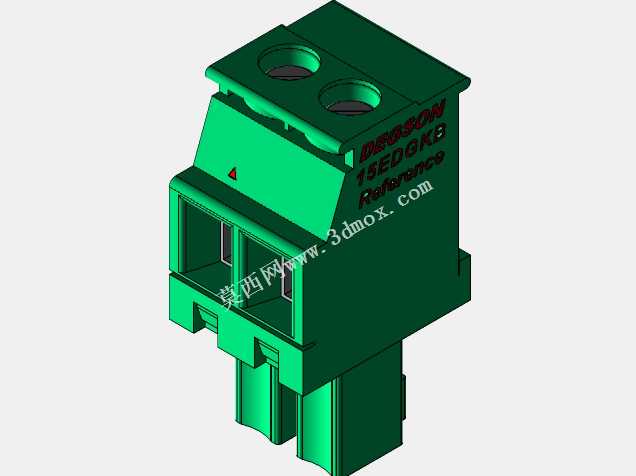

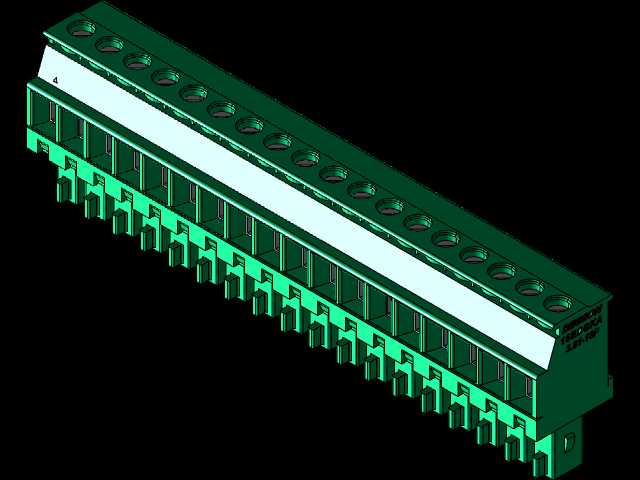

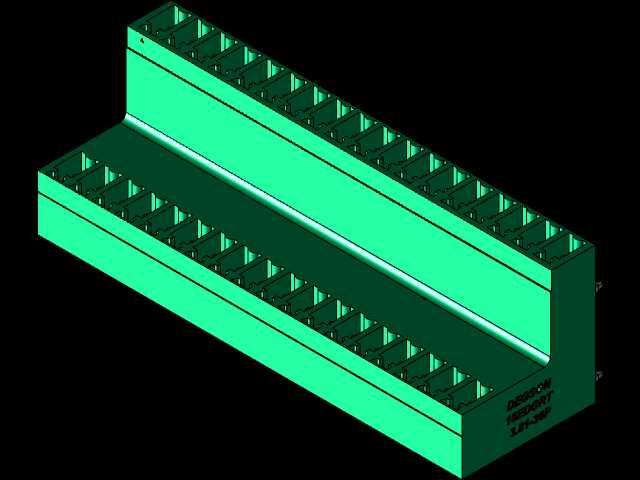

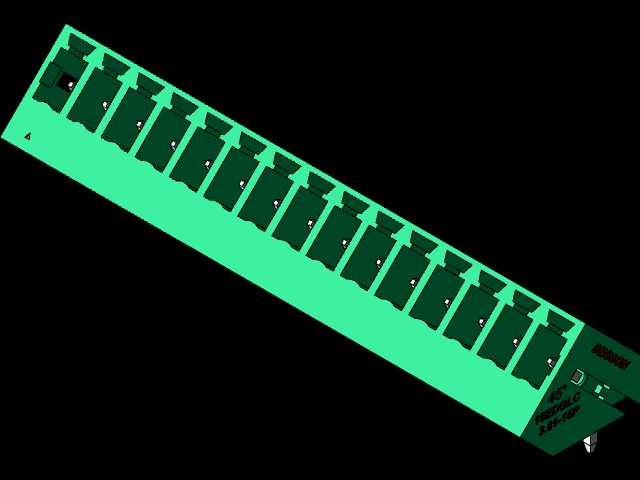

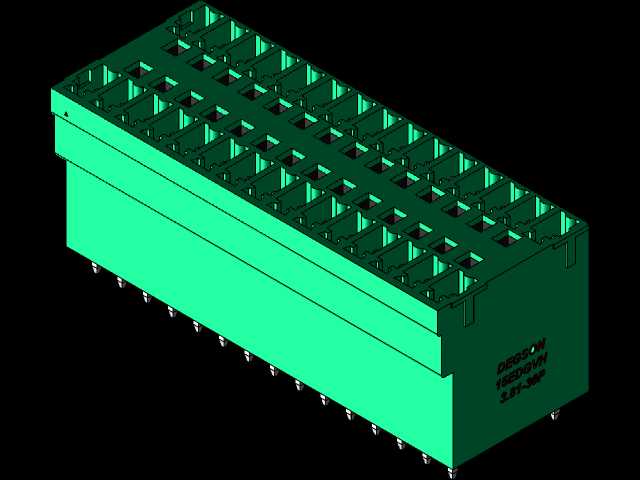

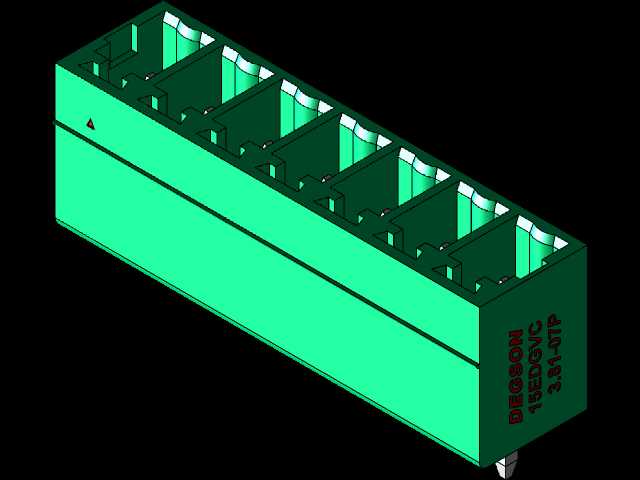

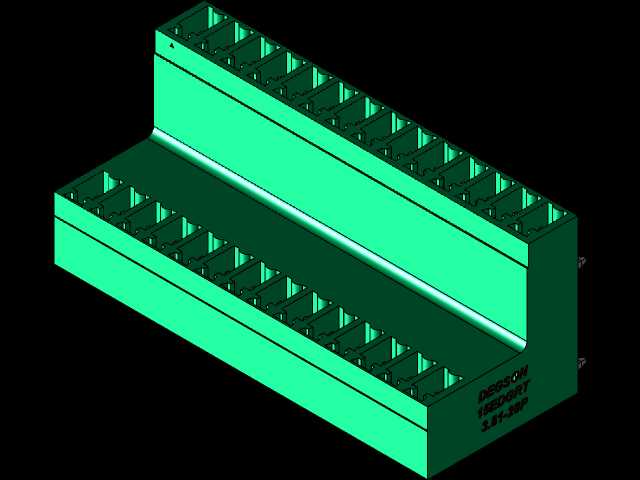

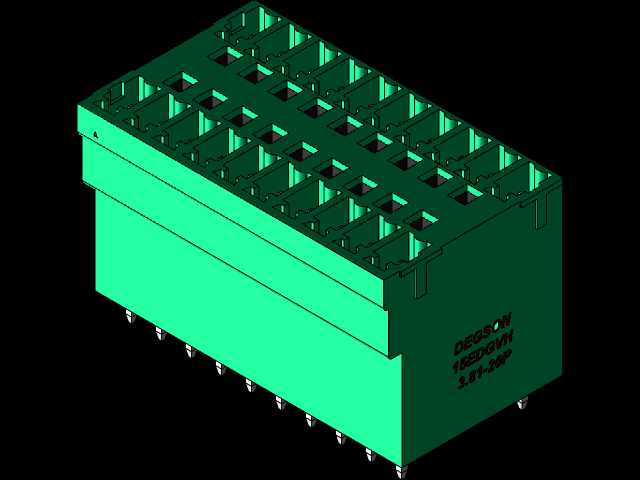

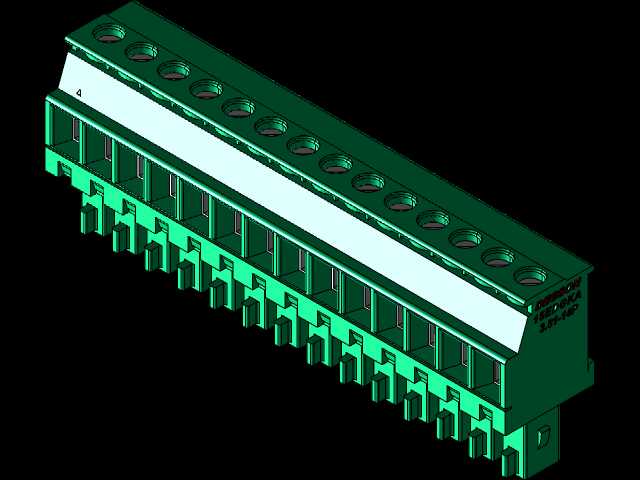

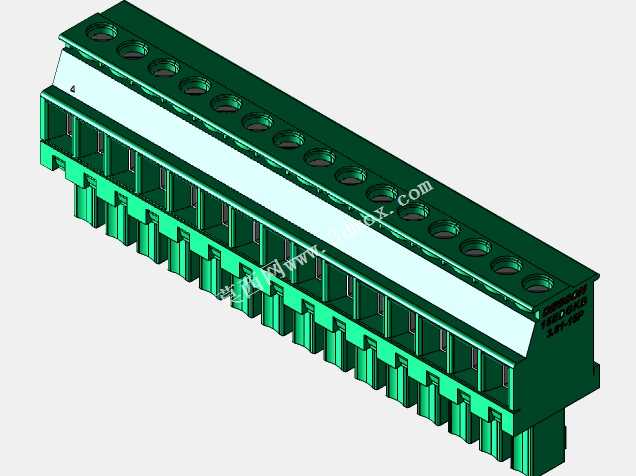

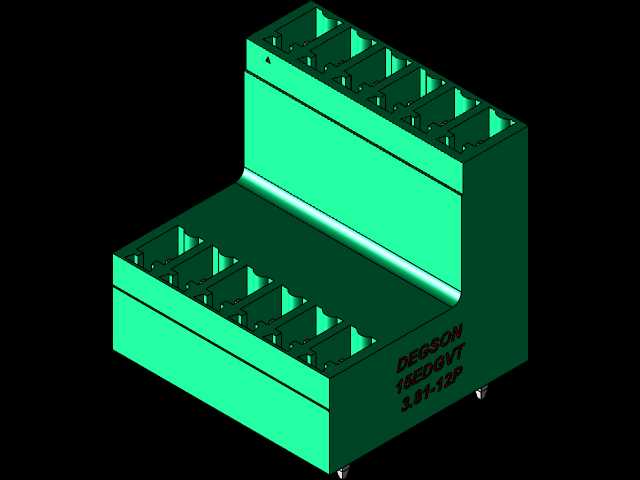

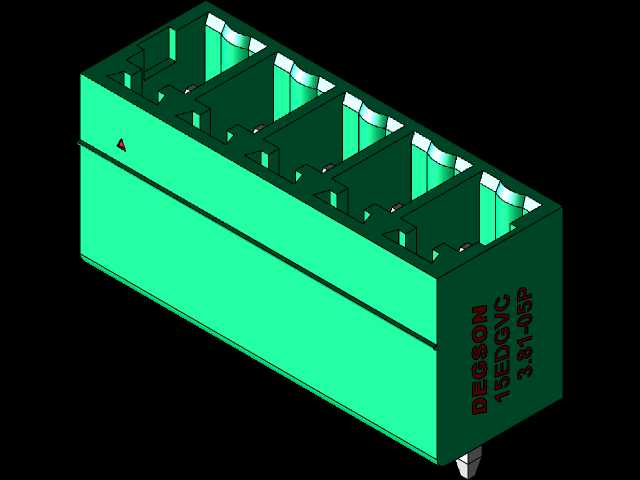

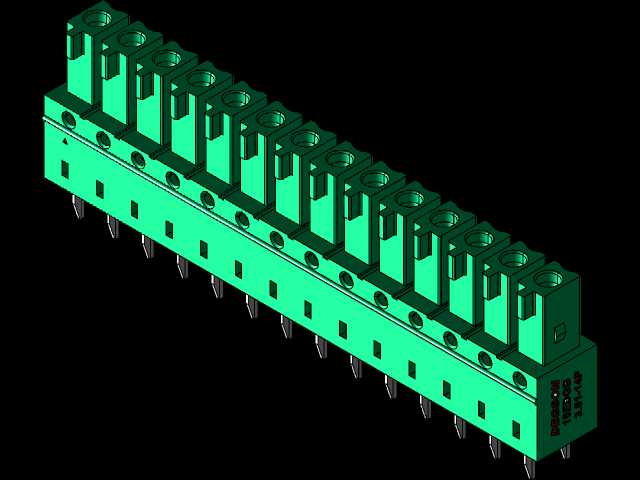

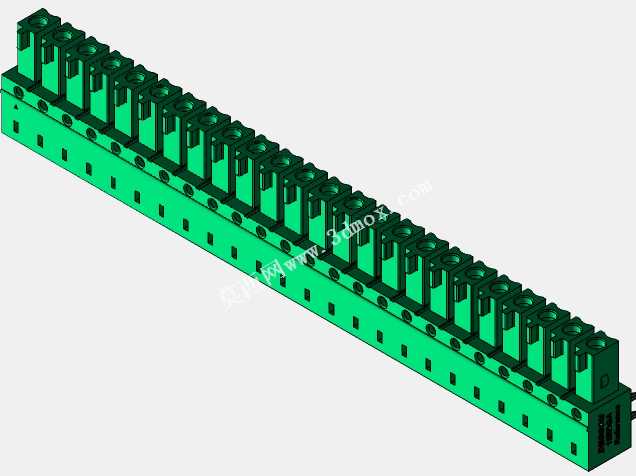

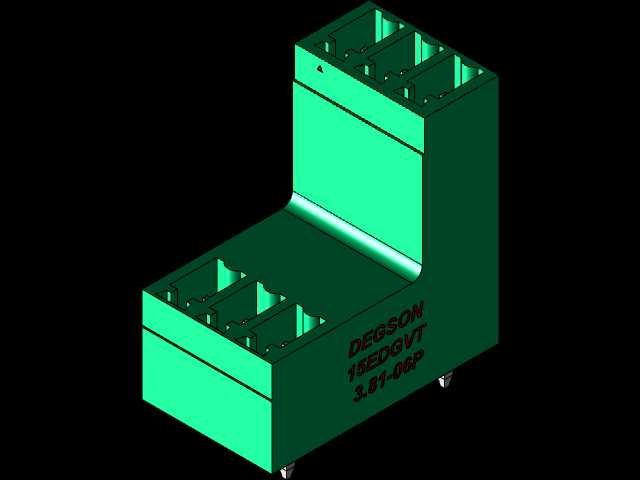

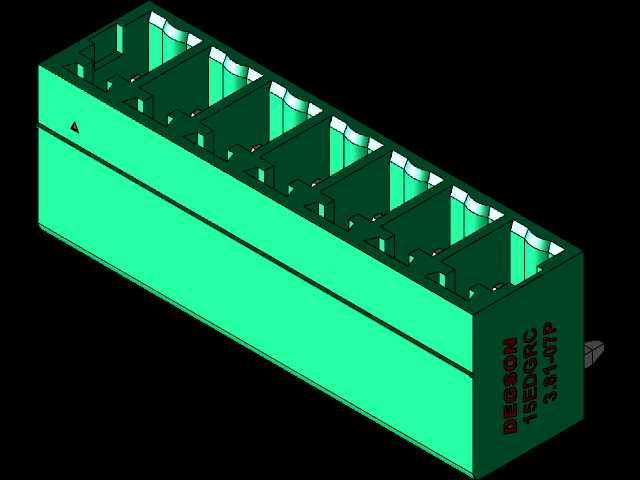

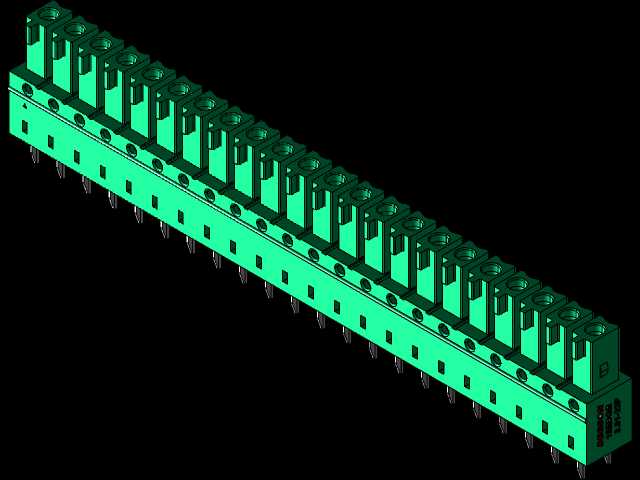

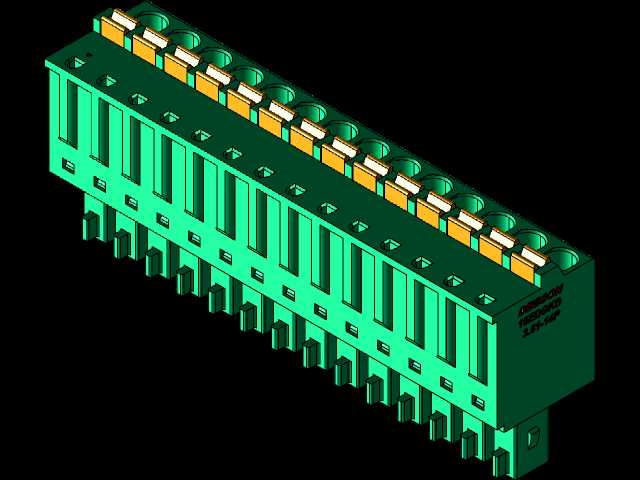

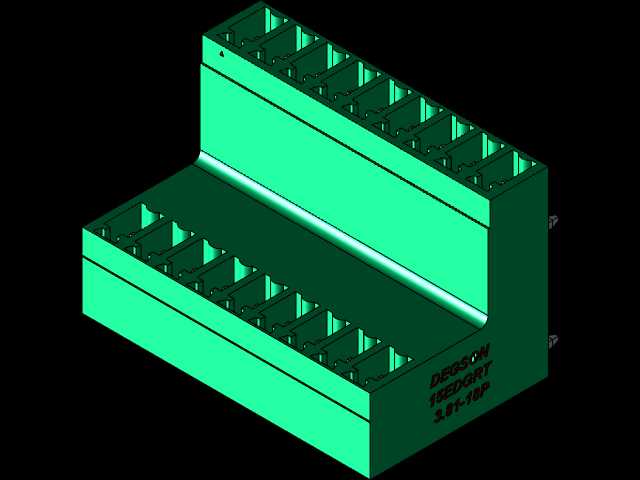

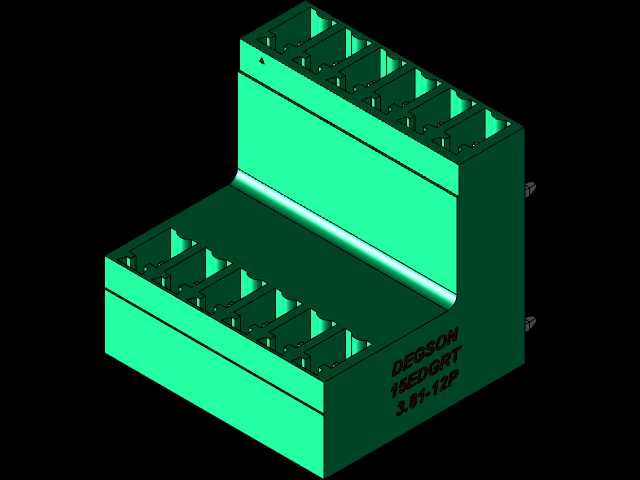

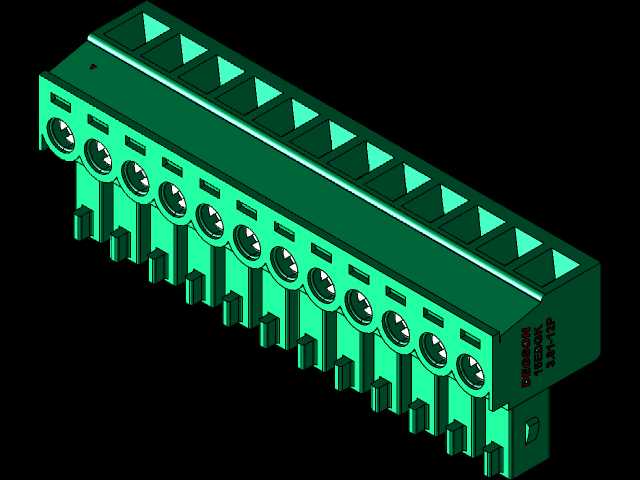

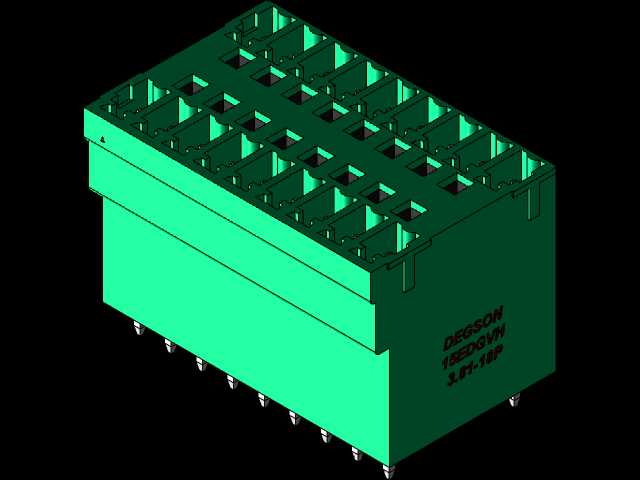

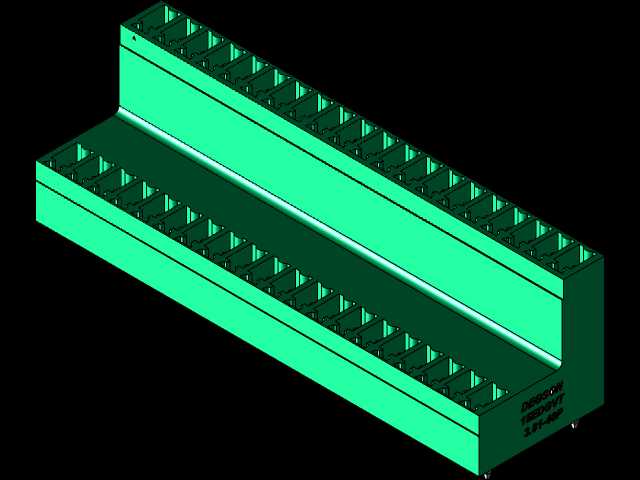

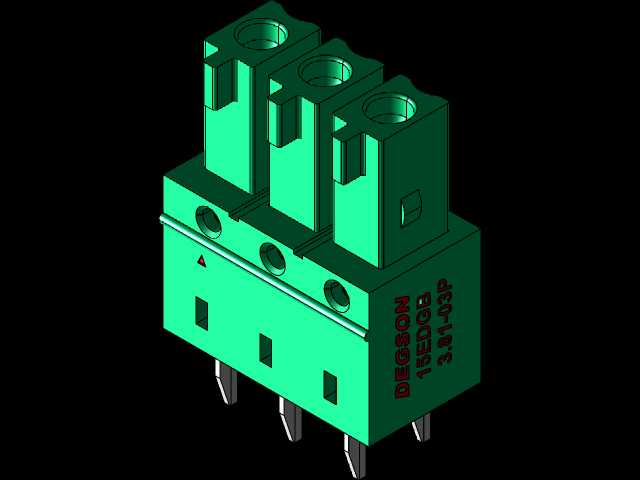

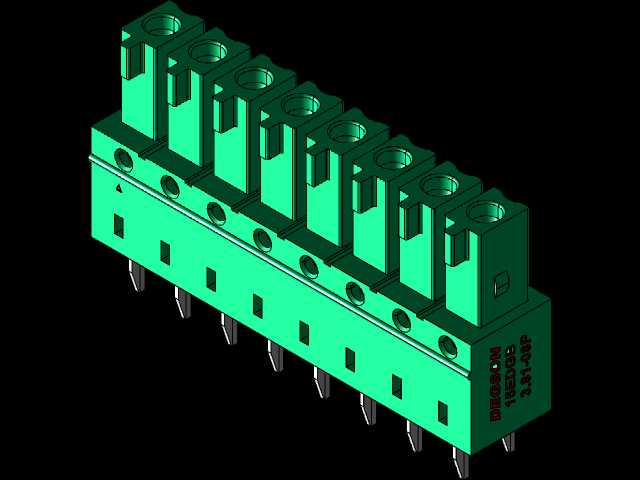

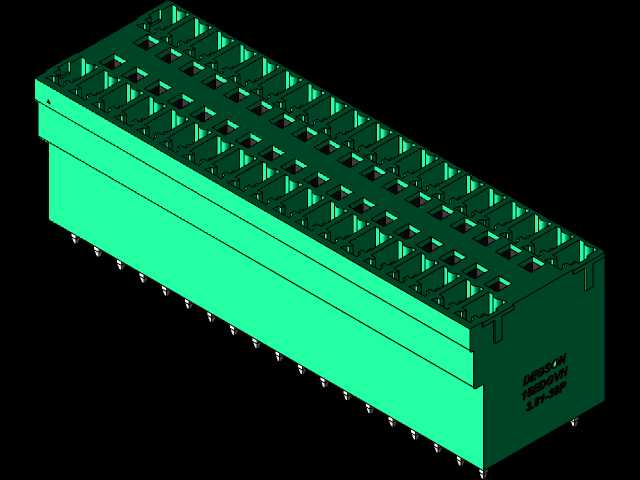

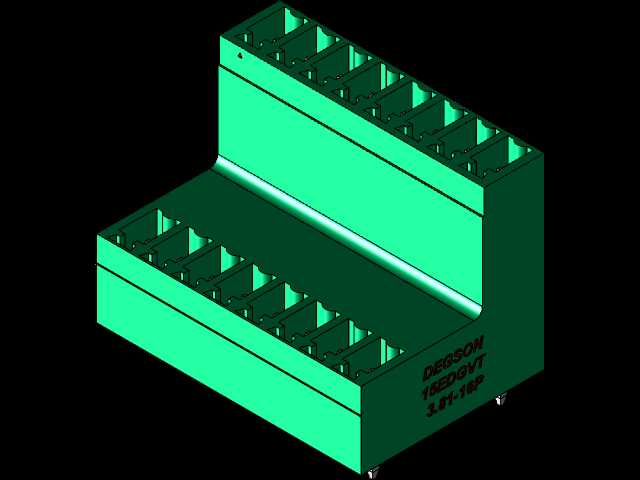

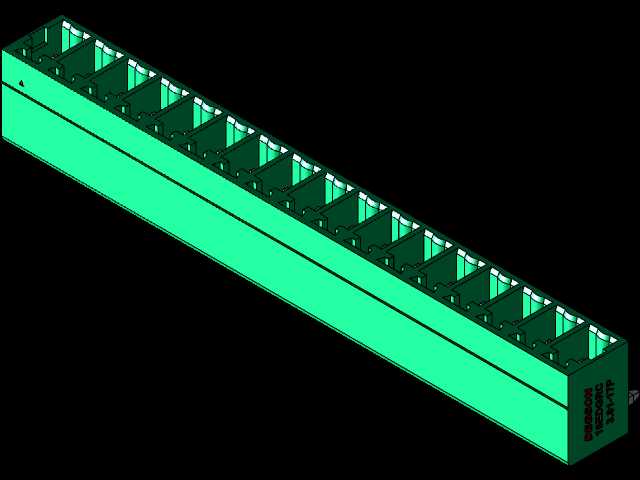

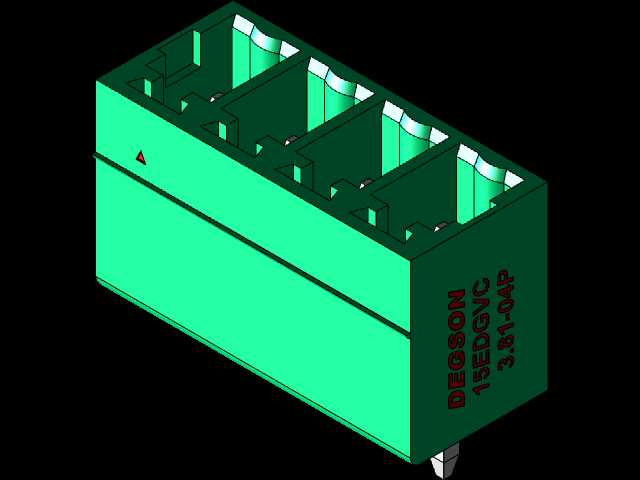

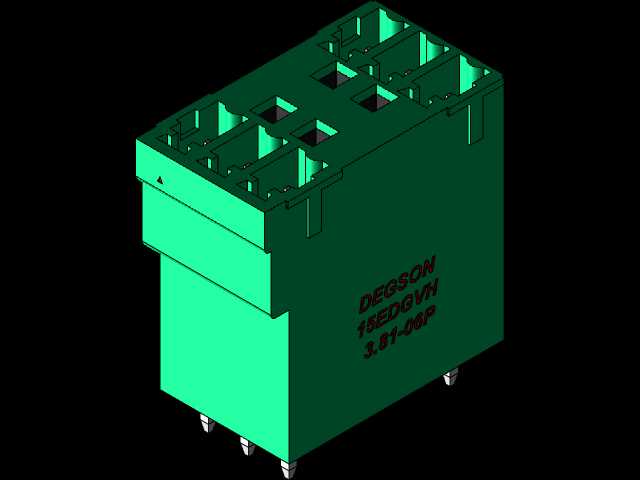

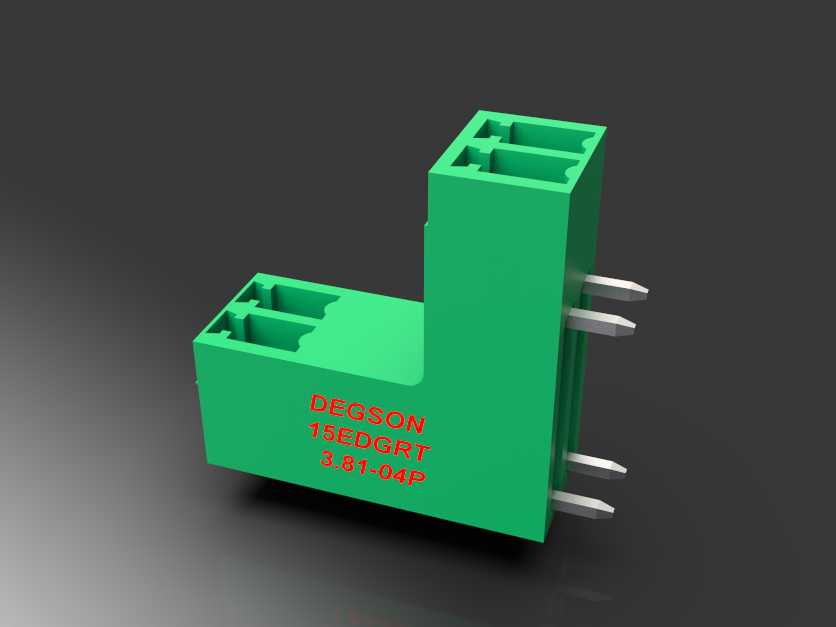

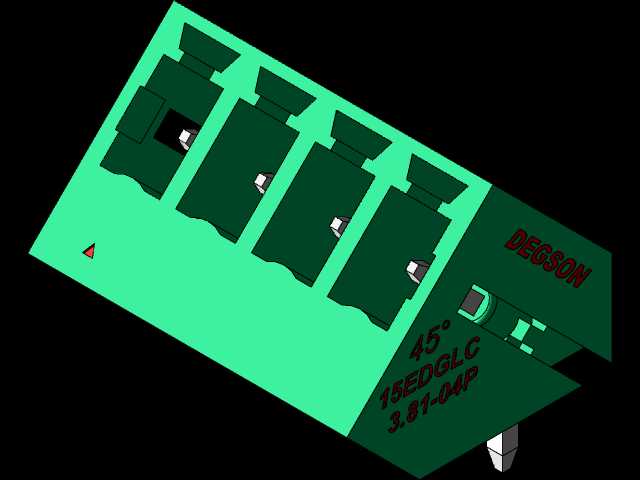

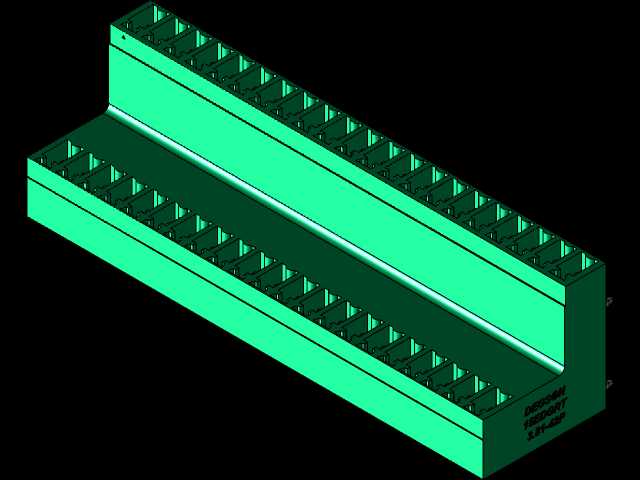

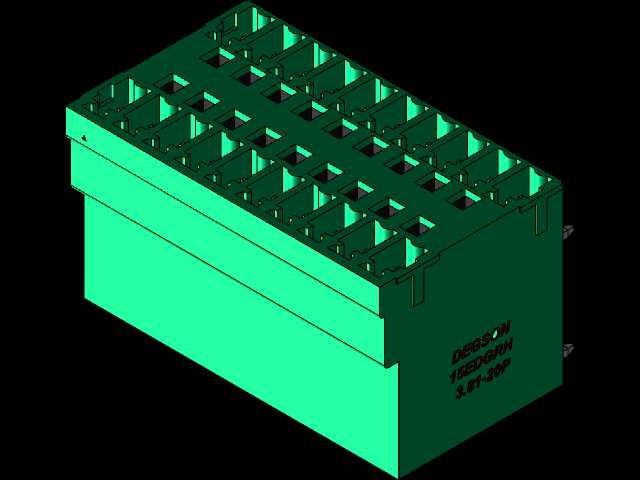

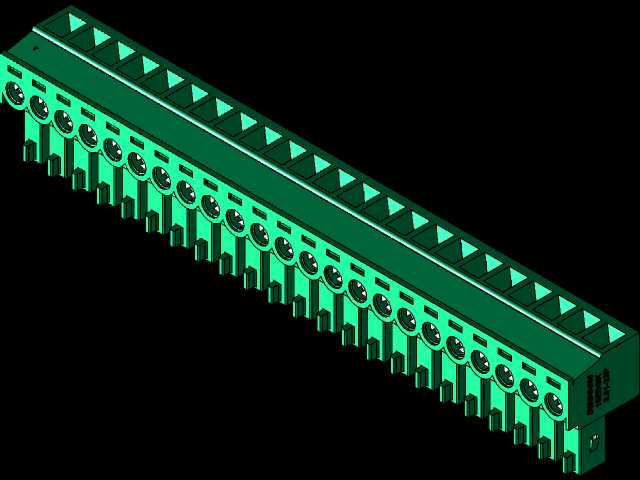

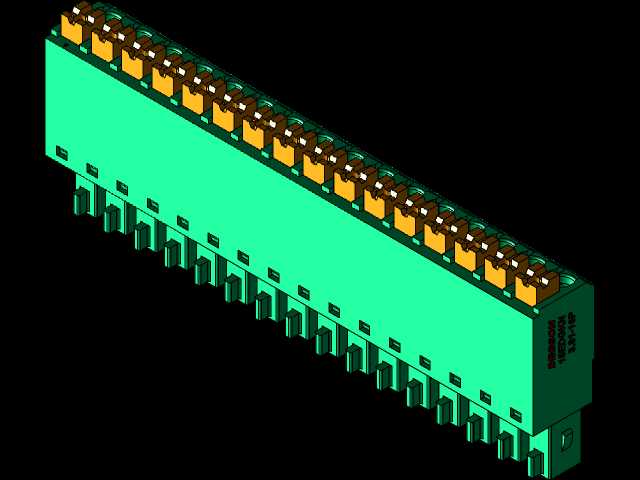

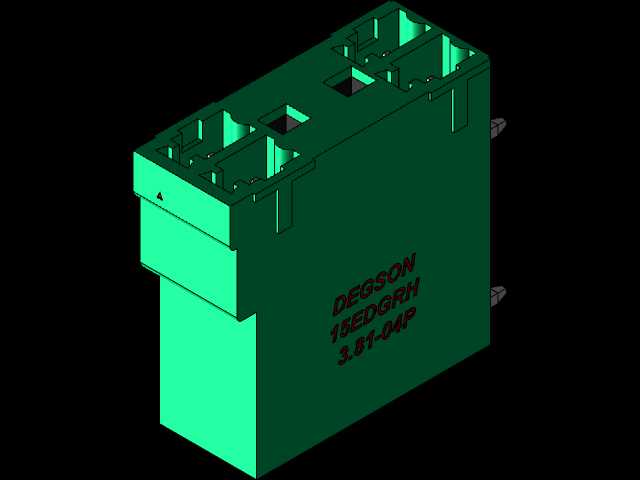

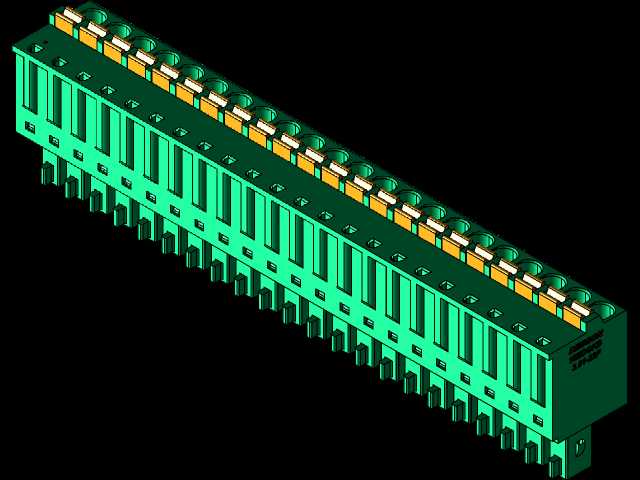

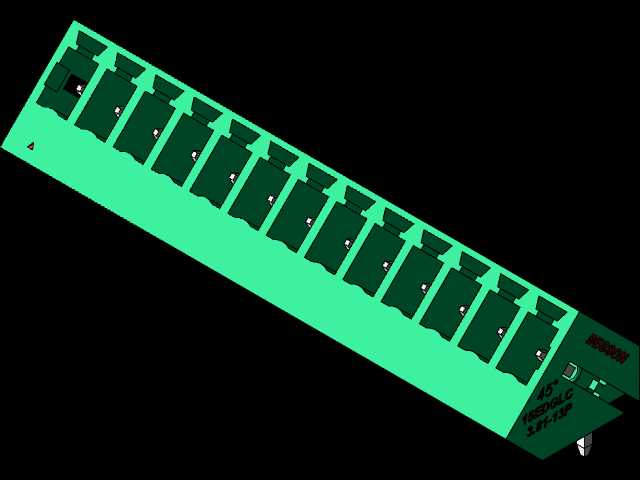

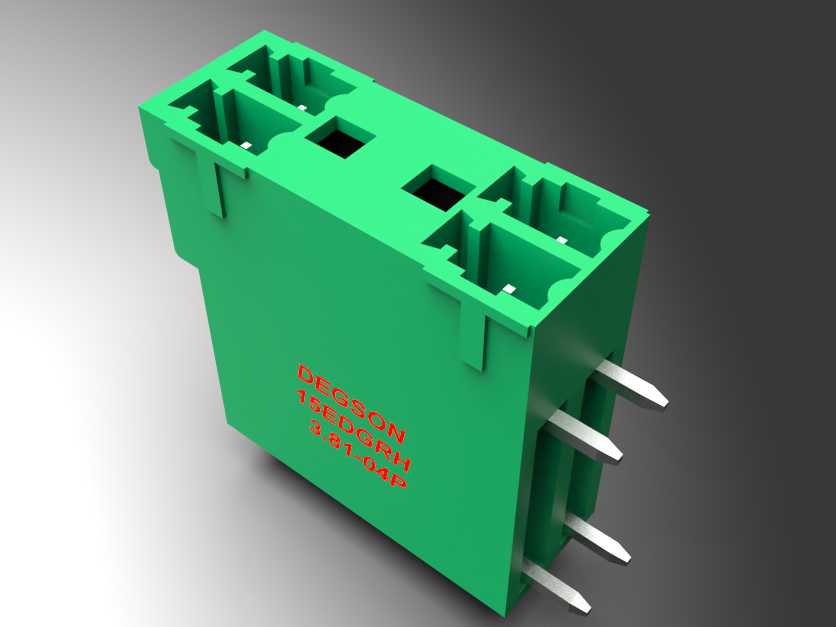

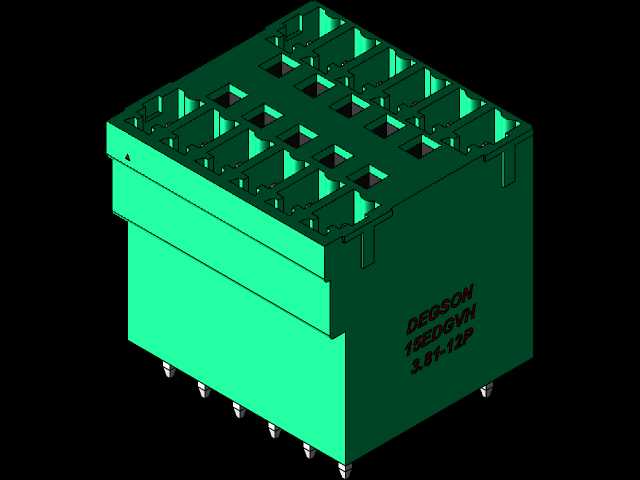

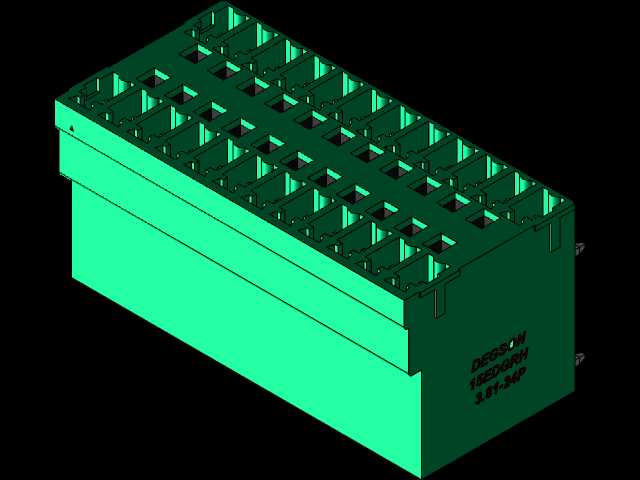

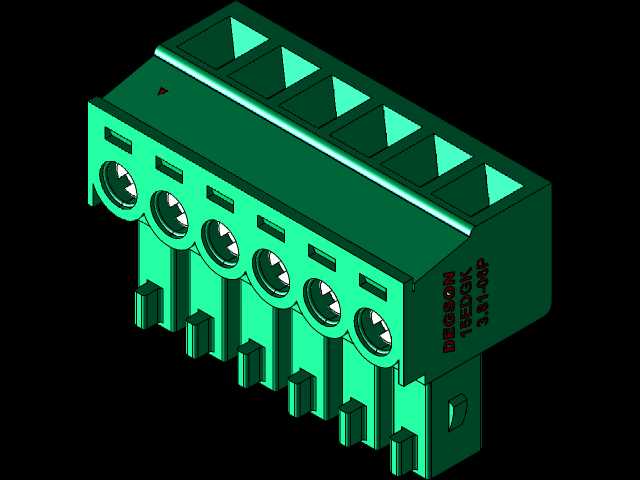

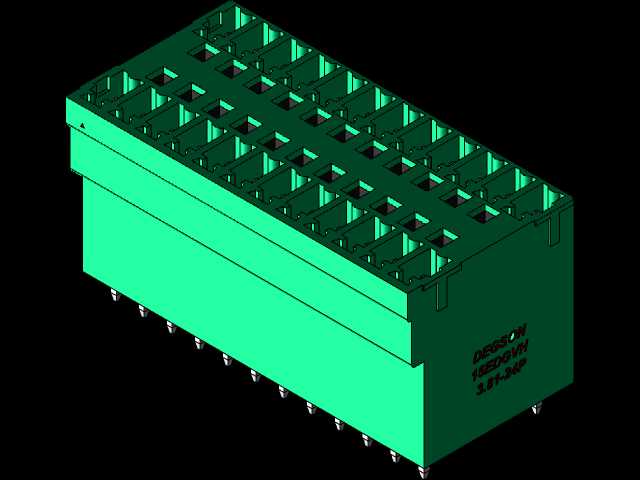

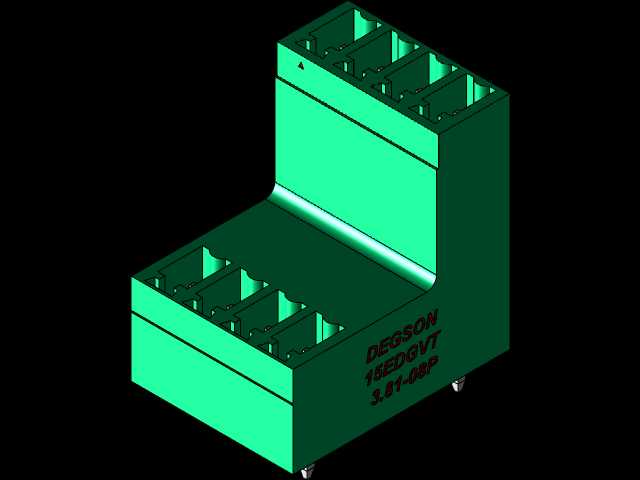

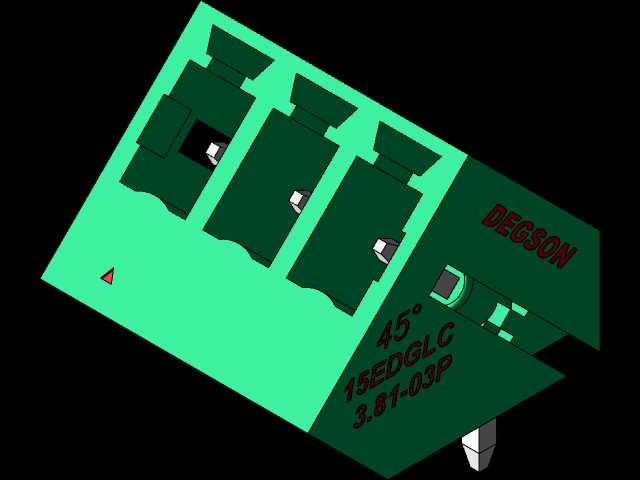

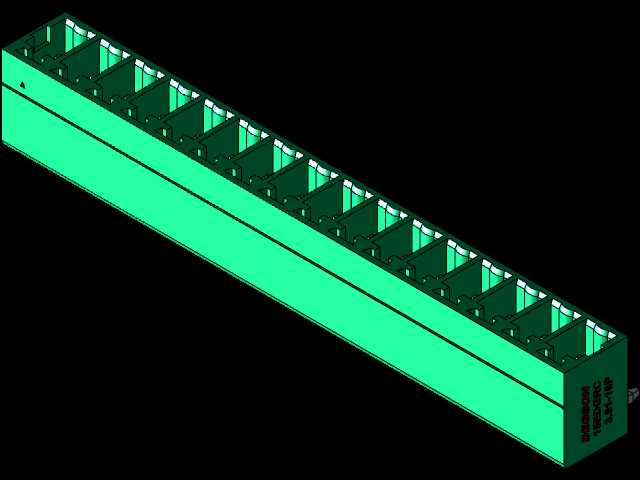

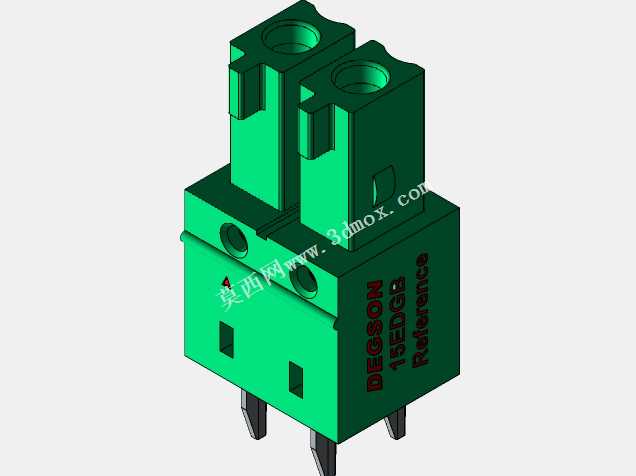

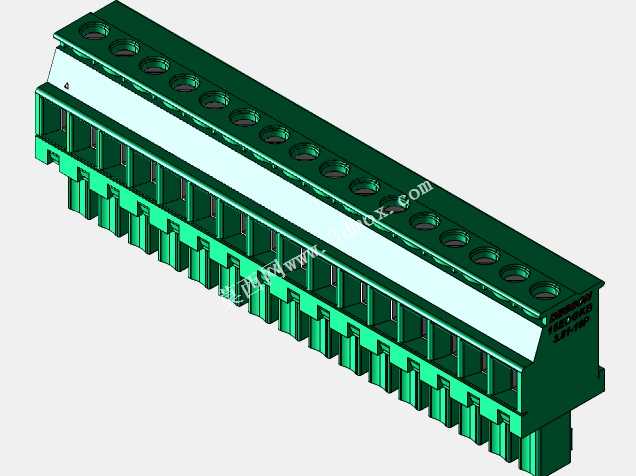

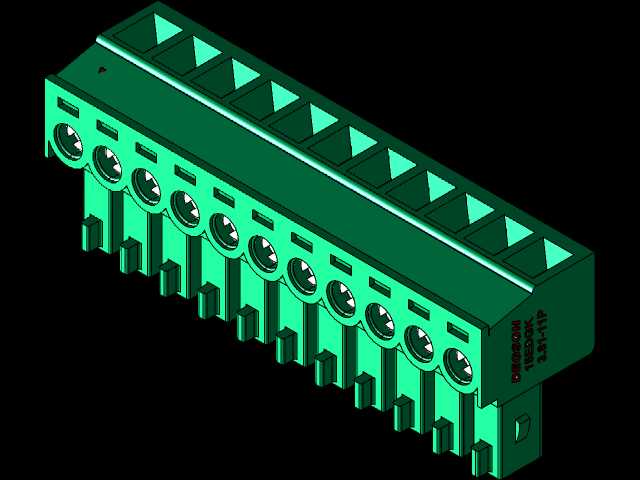

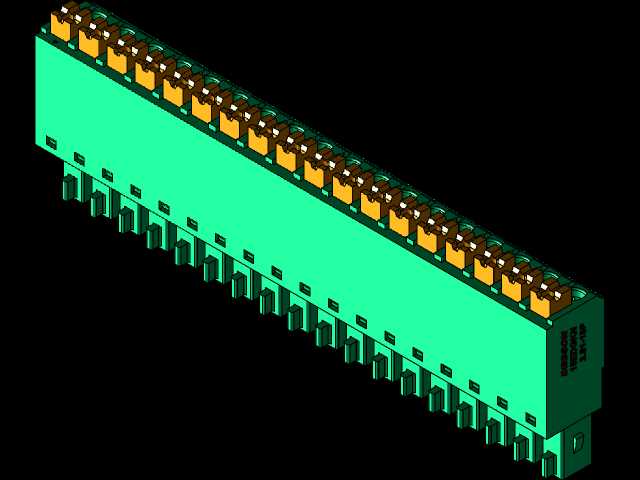

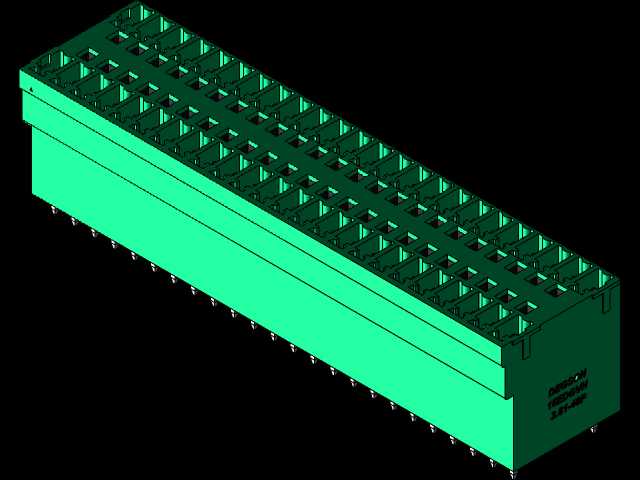

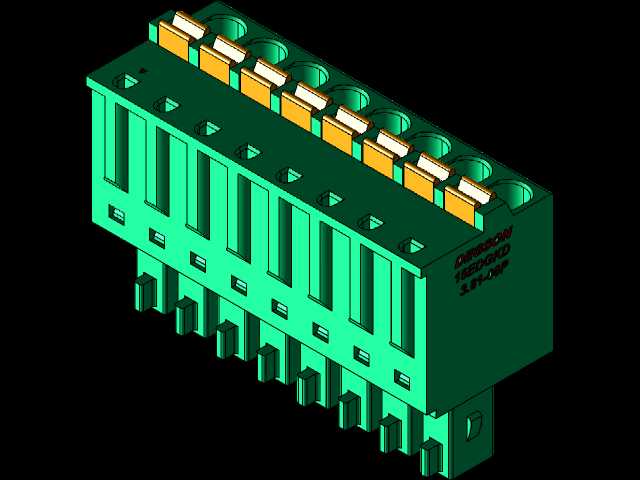

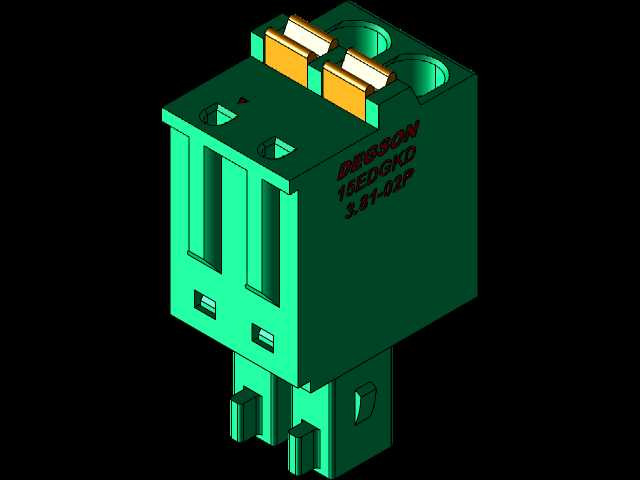

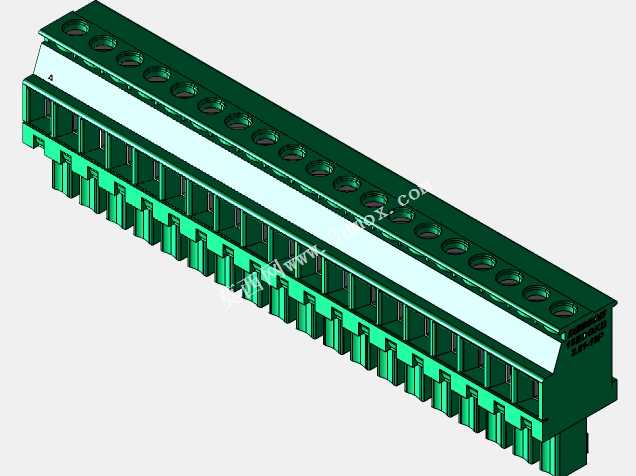

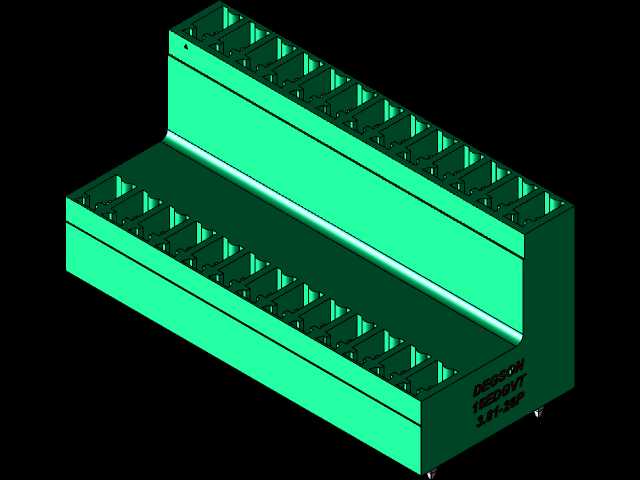

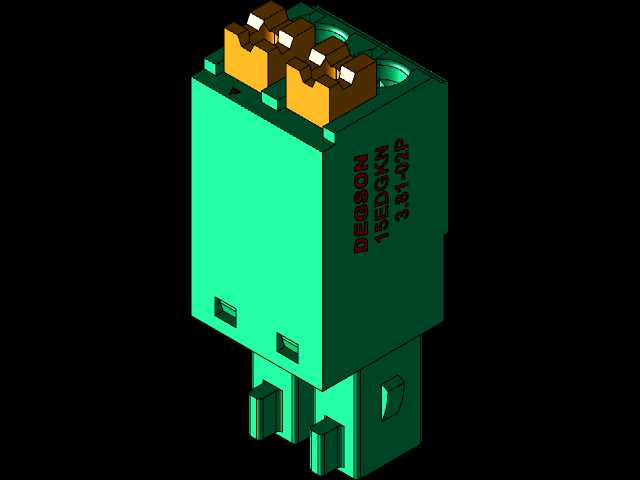

DEGSON3.81mm间距可插拔接线板组件结构

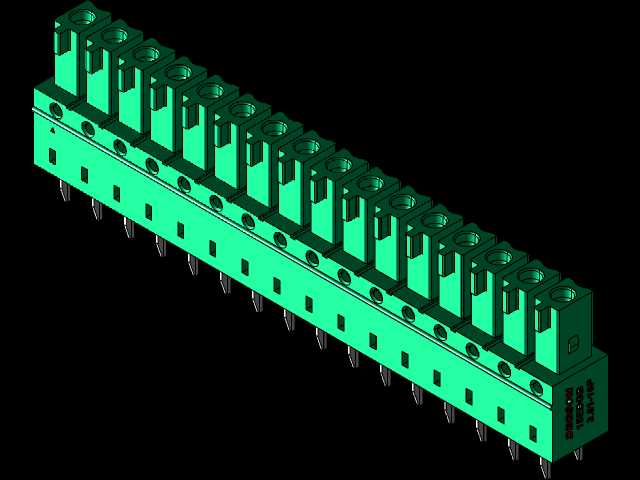

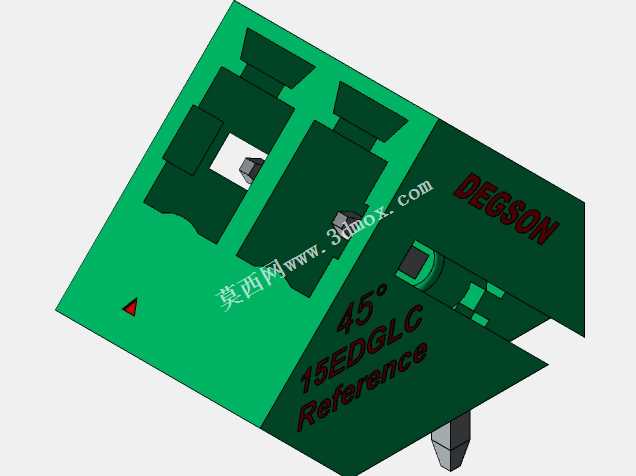

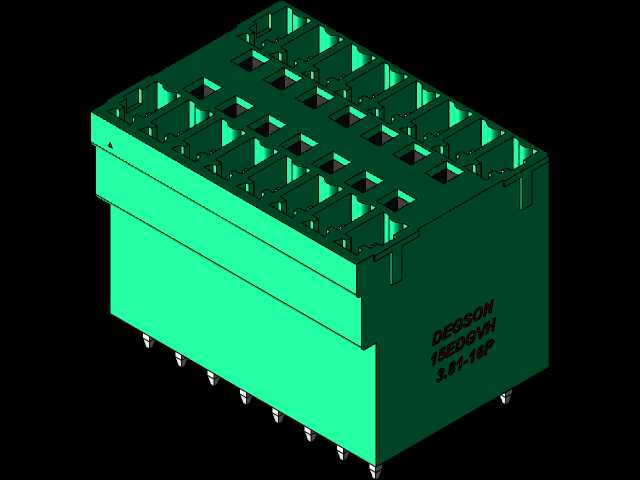

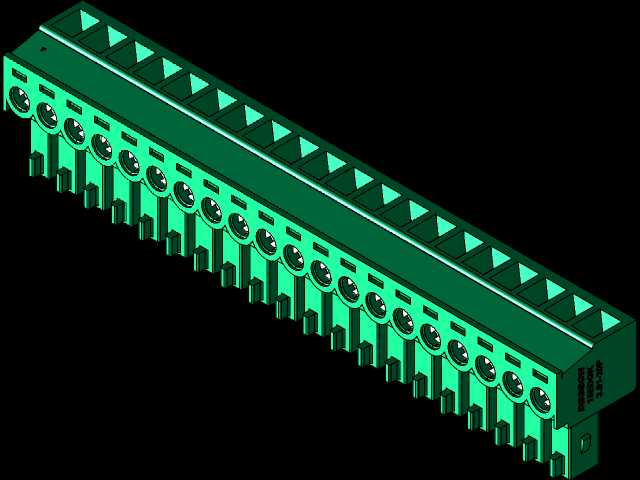

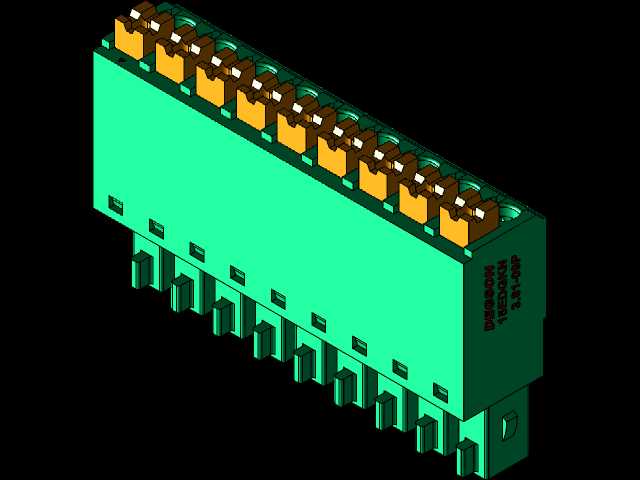

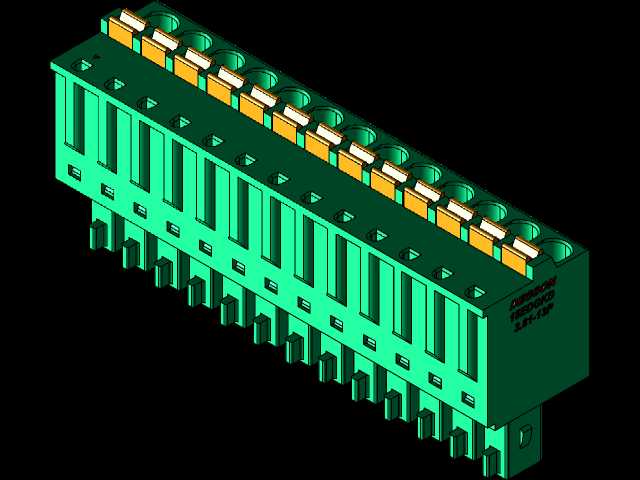

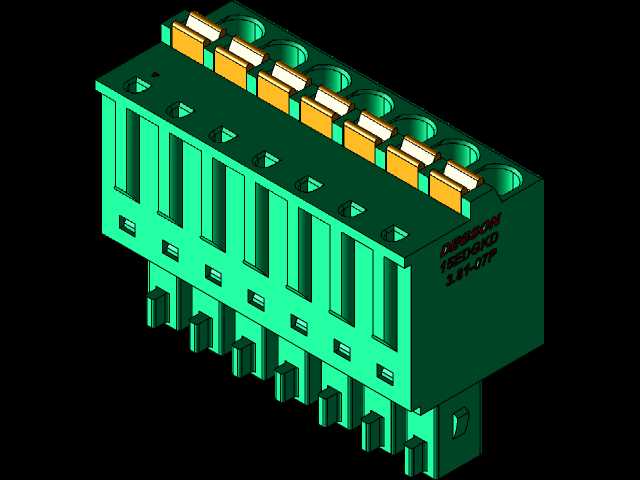

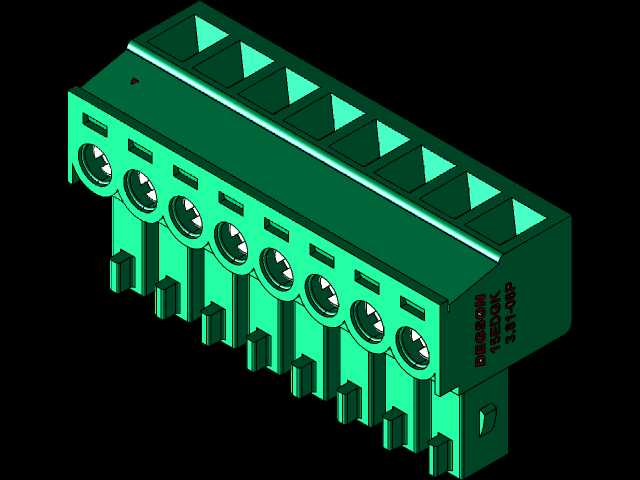

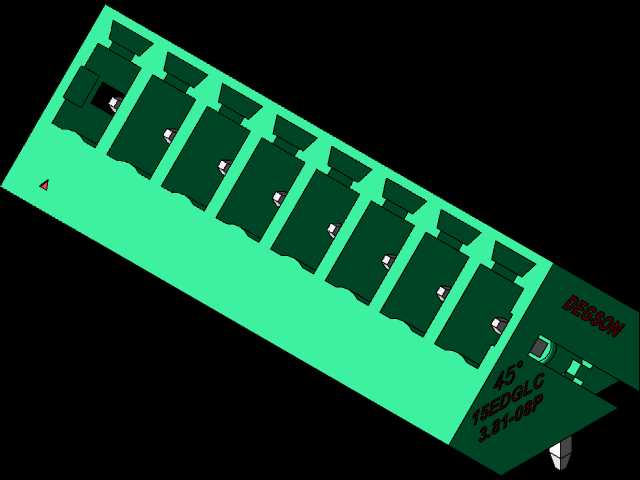

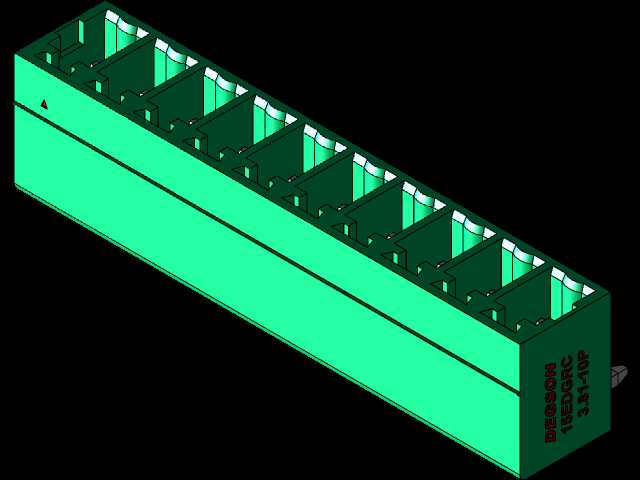

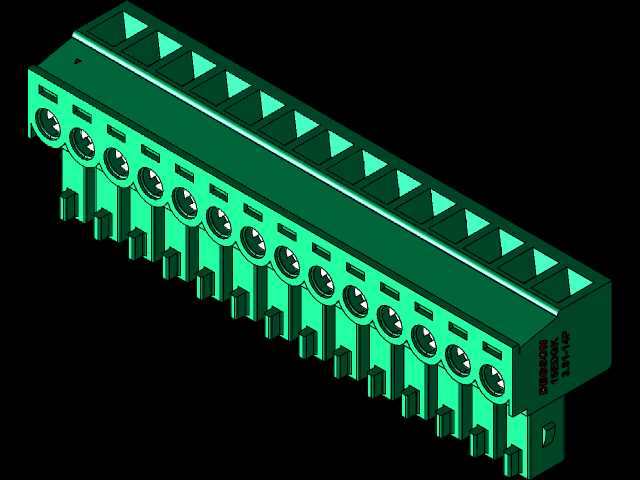

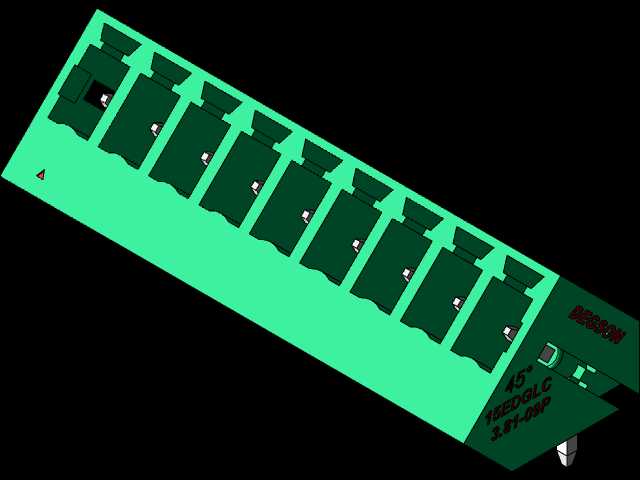

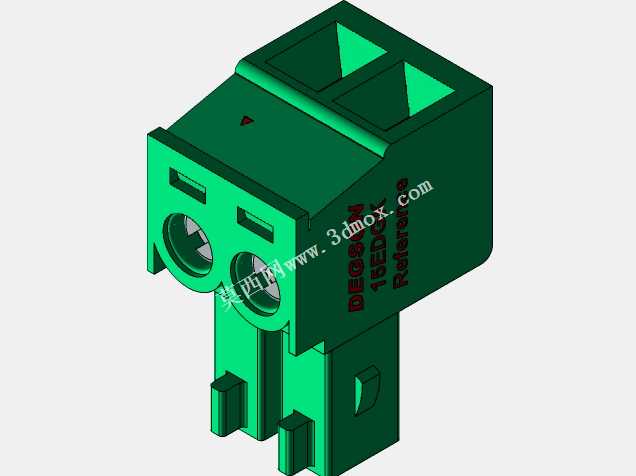

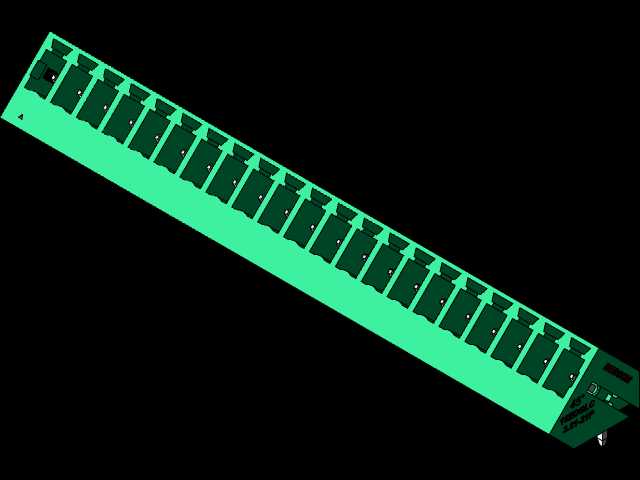

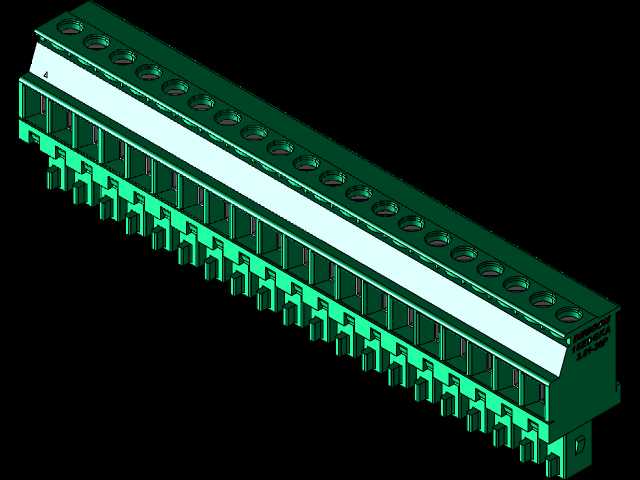

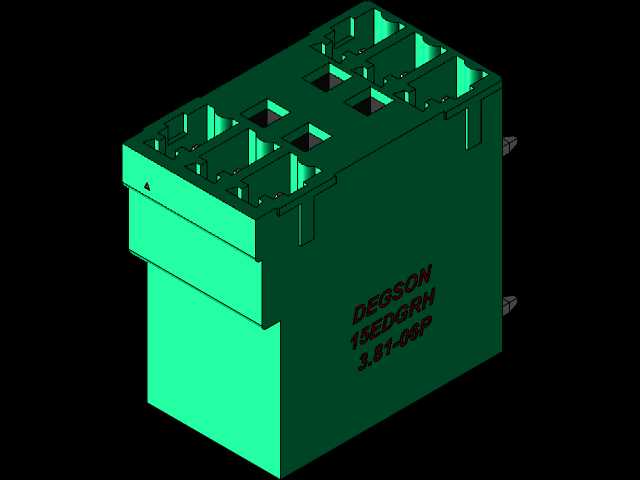

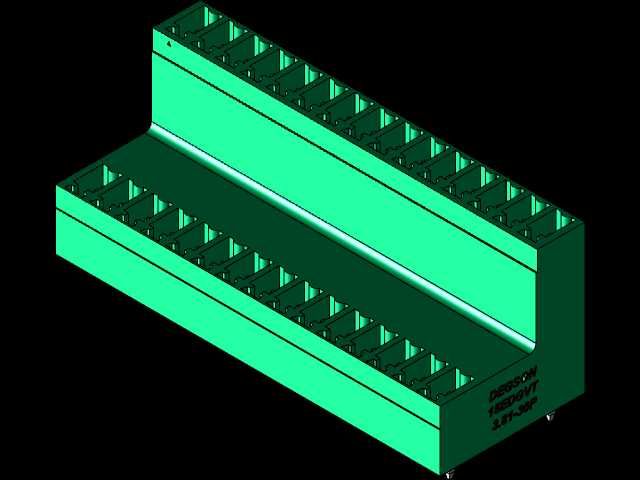

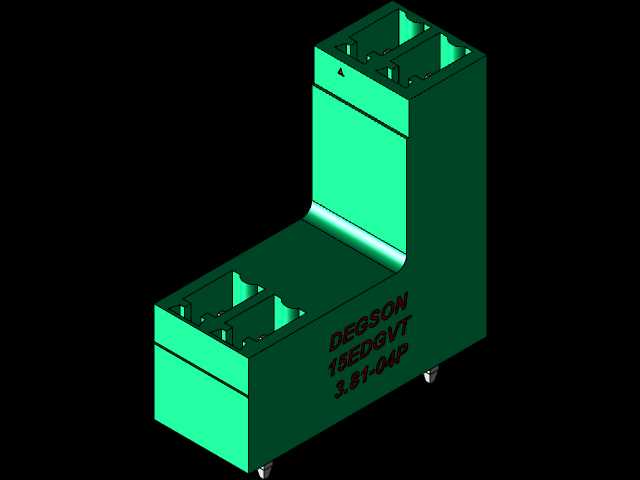

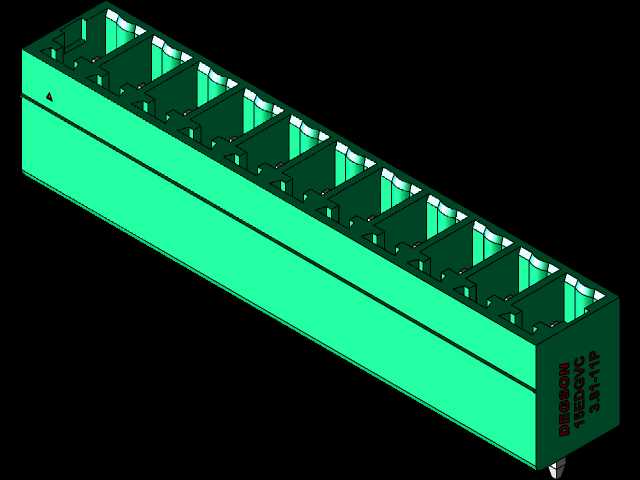

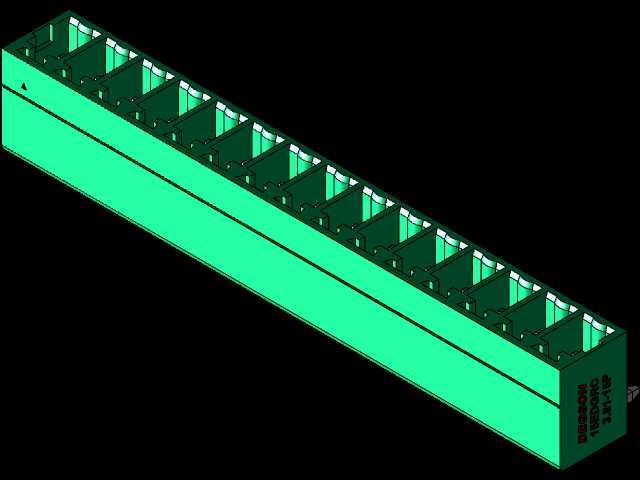

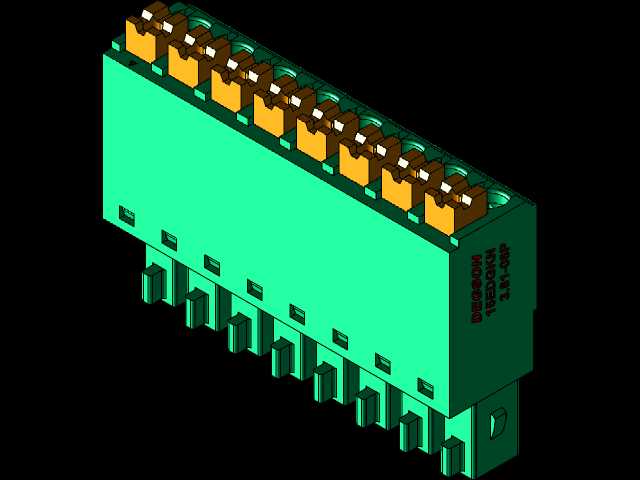

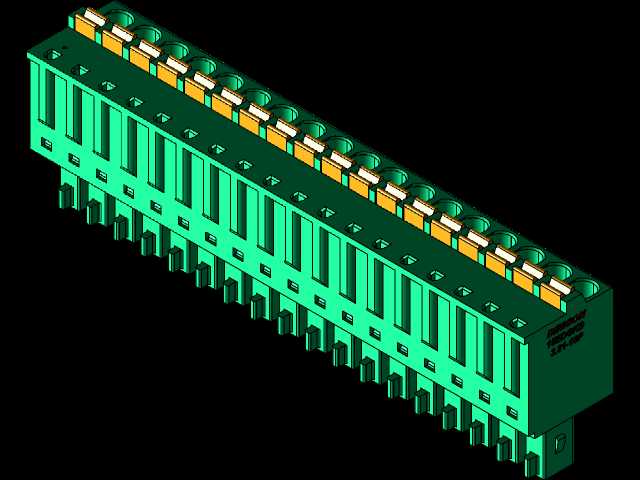

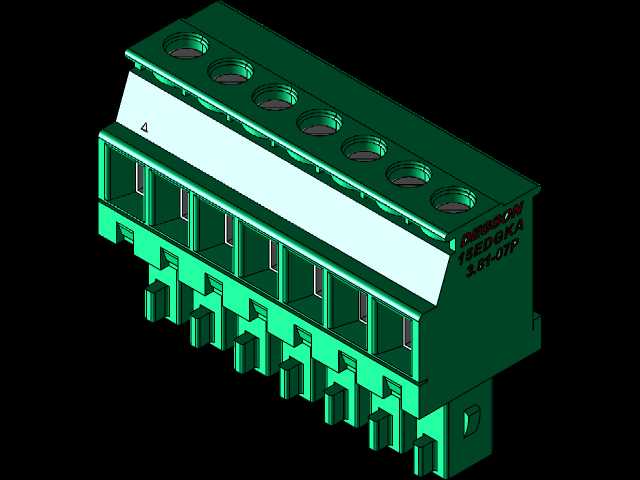

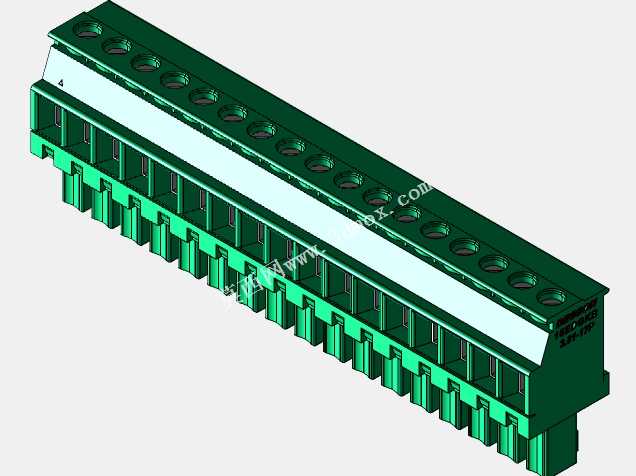

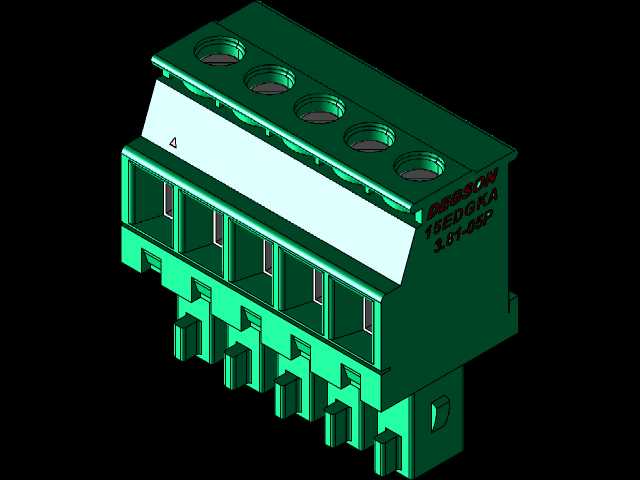

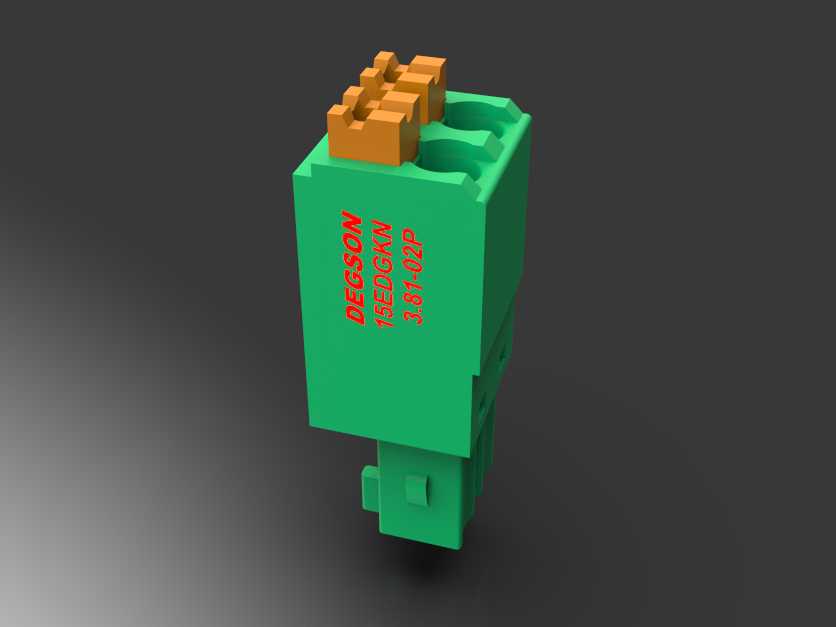

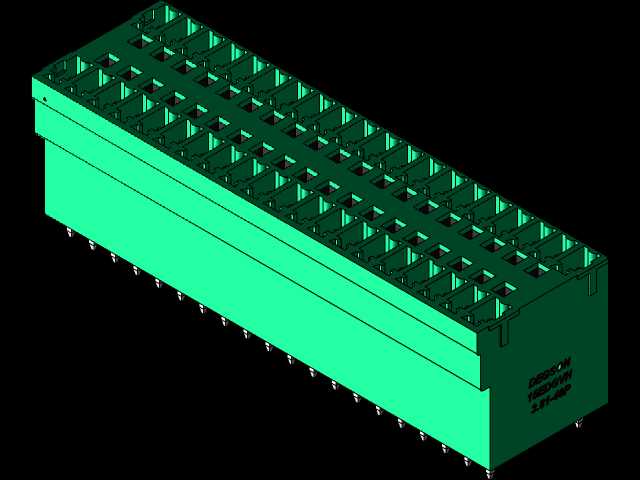

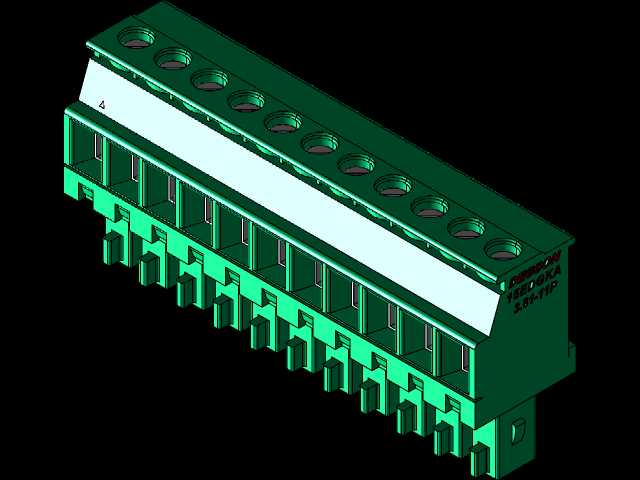

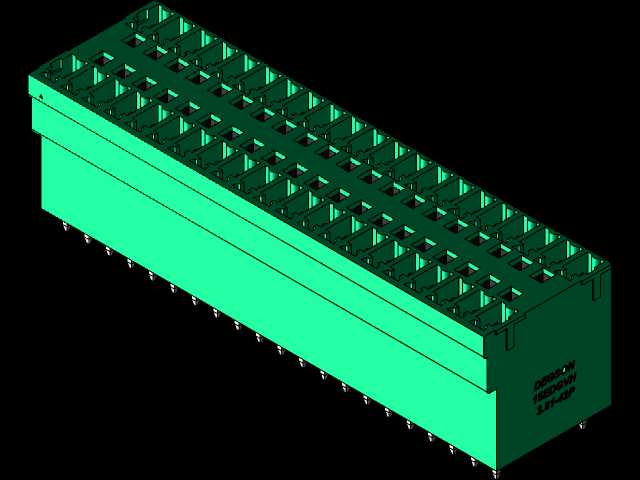

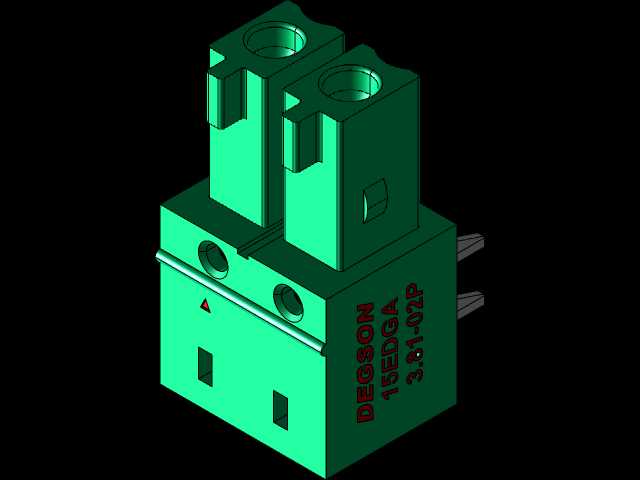

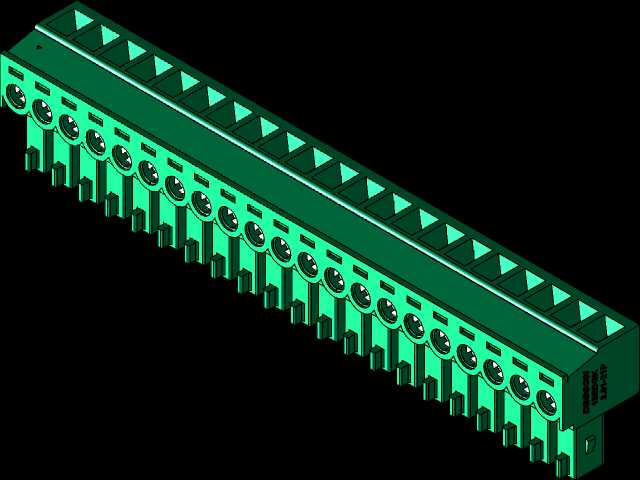

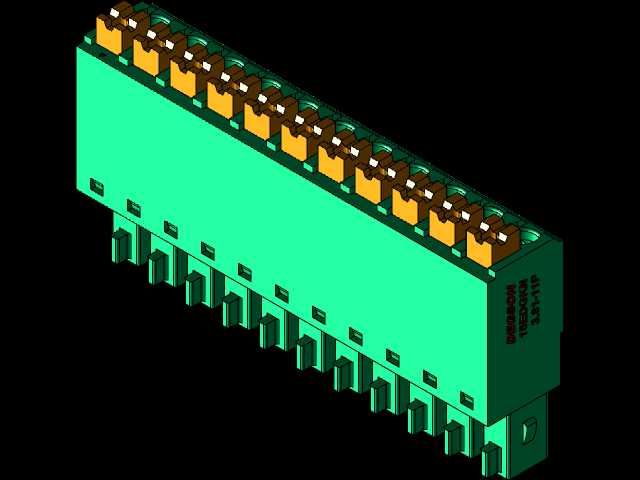

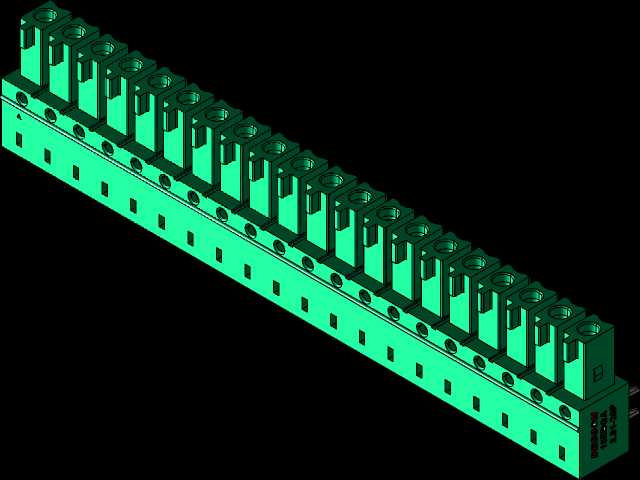

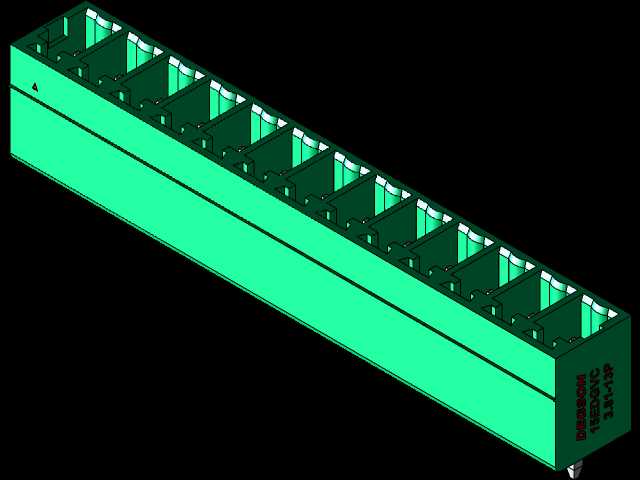

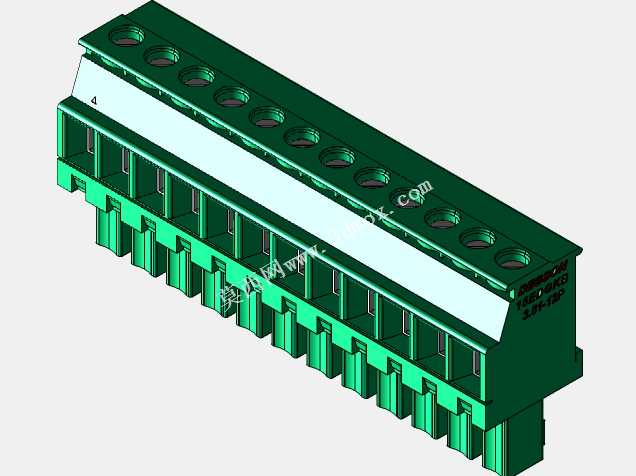

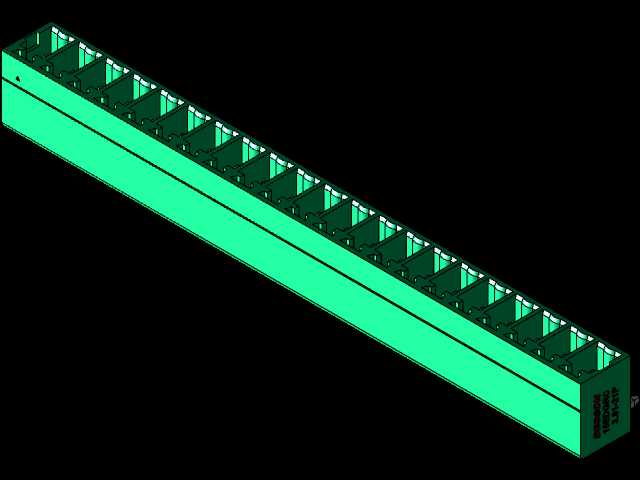

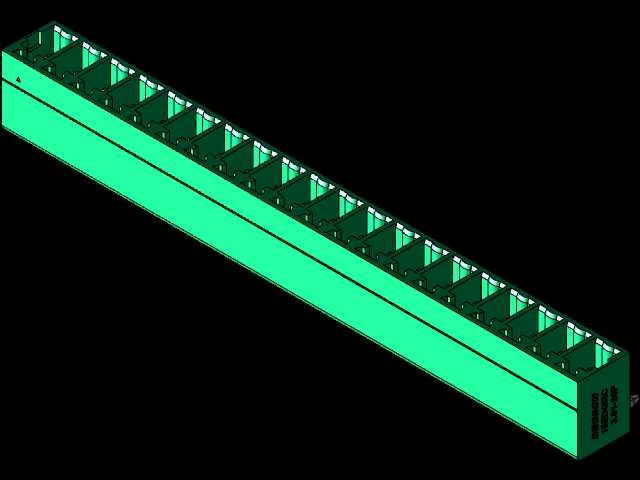

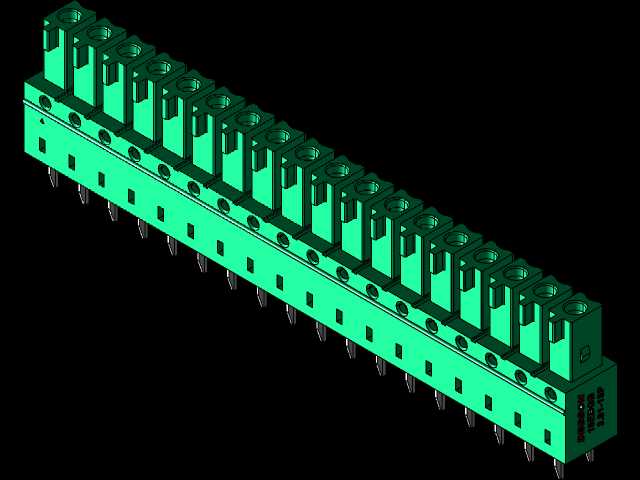

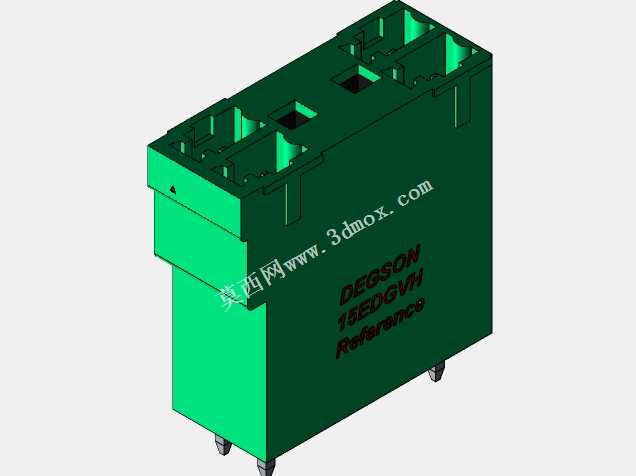

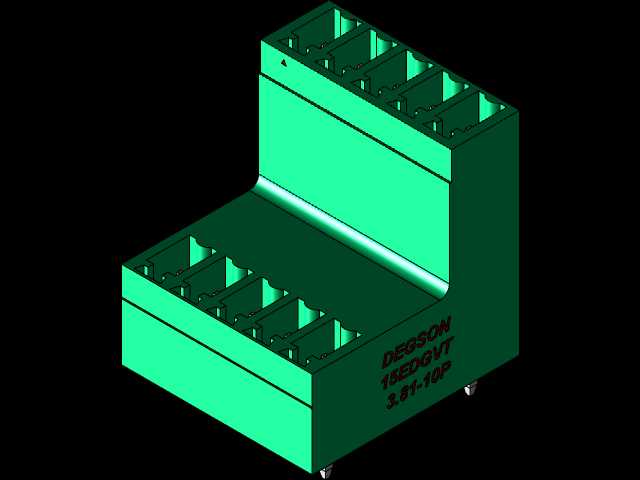

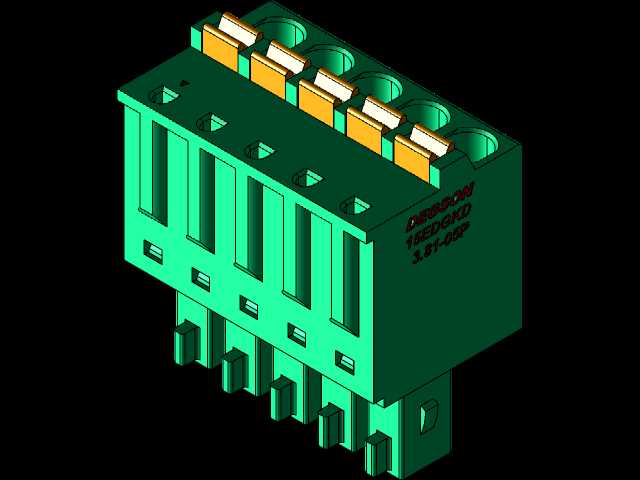

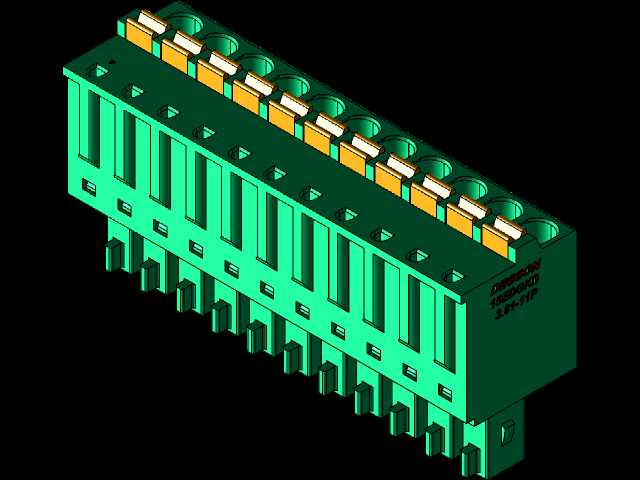

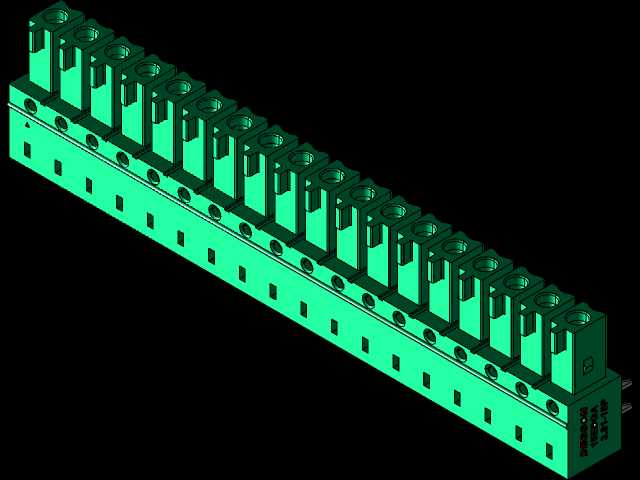

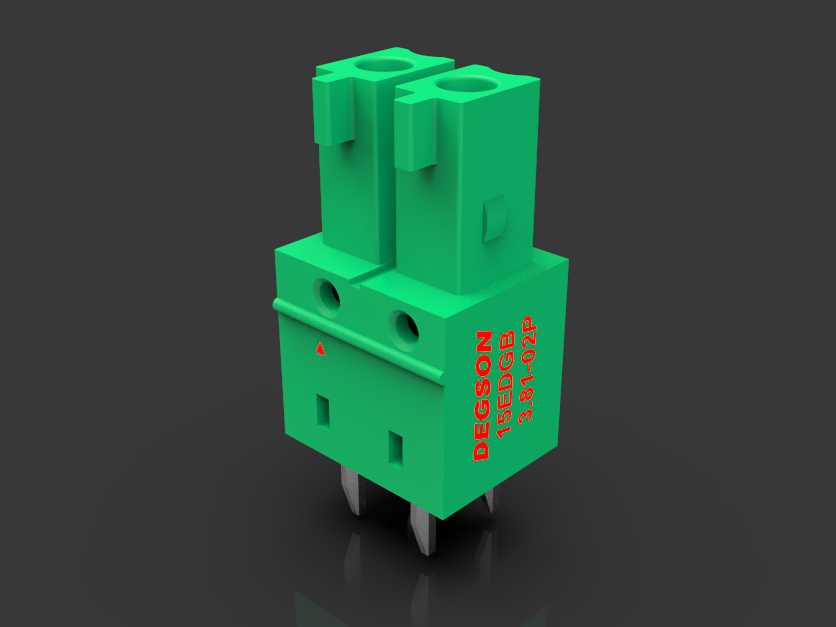

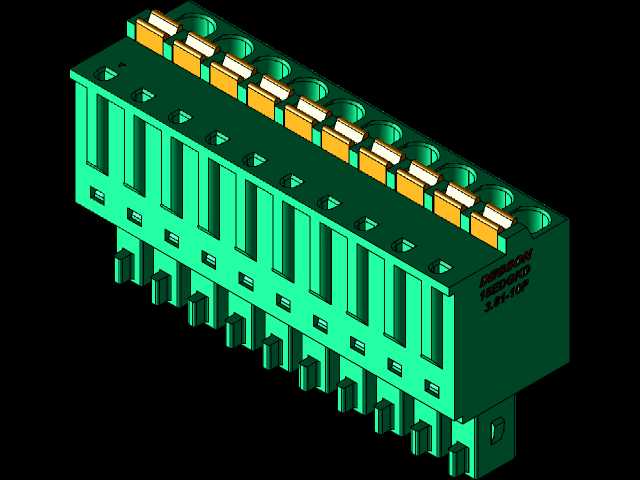

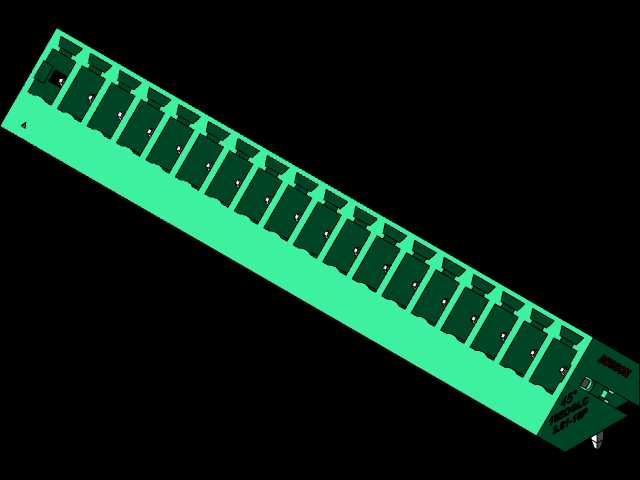

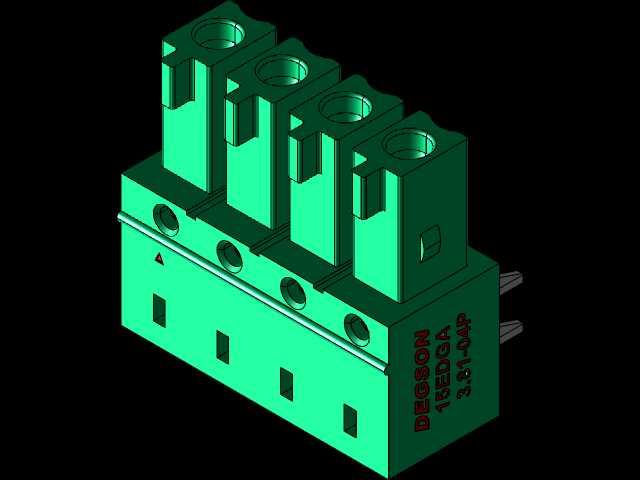

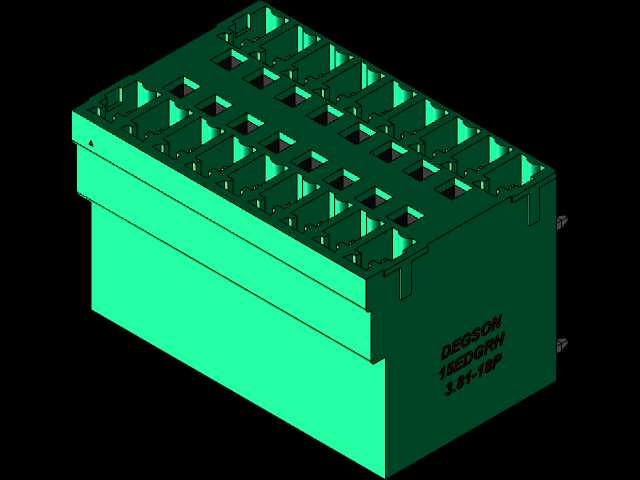

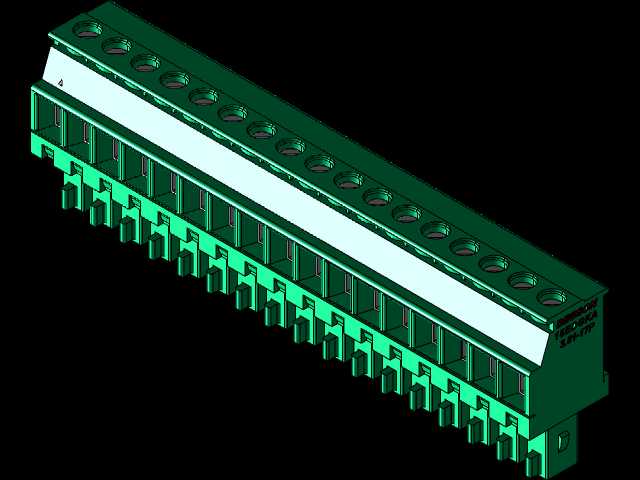

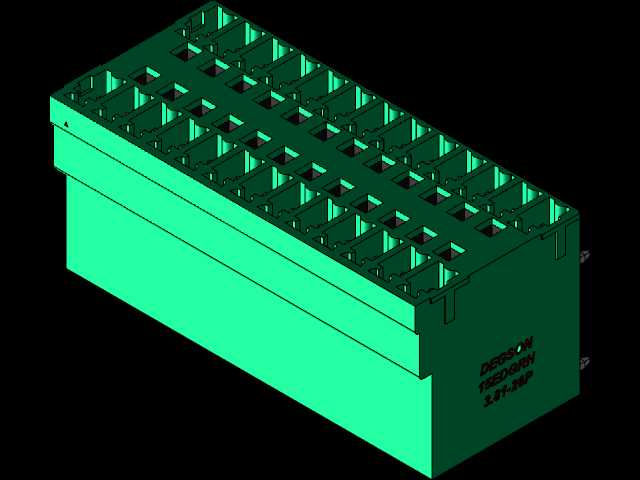

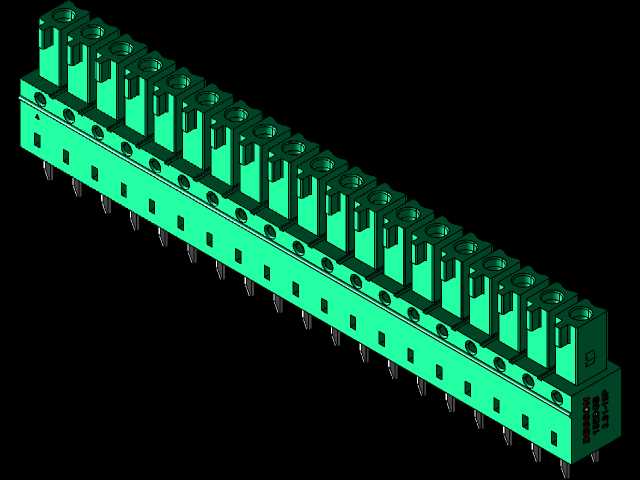

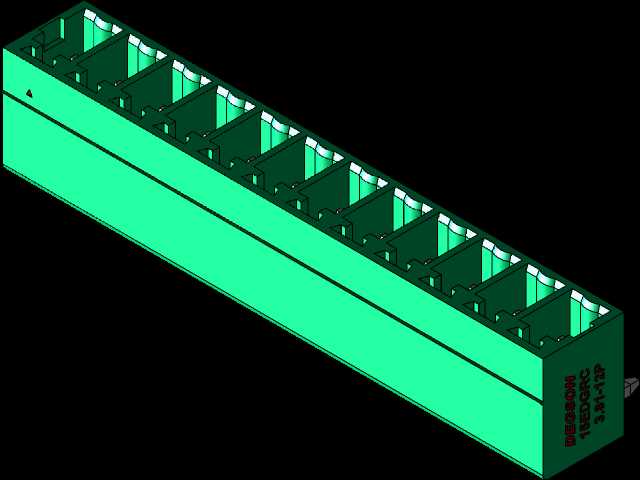

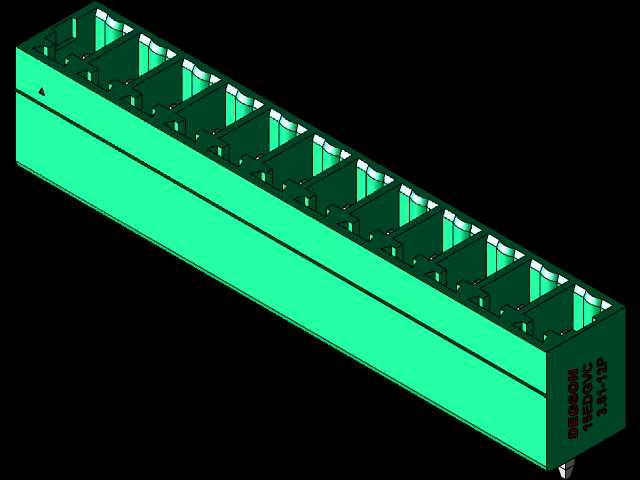

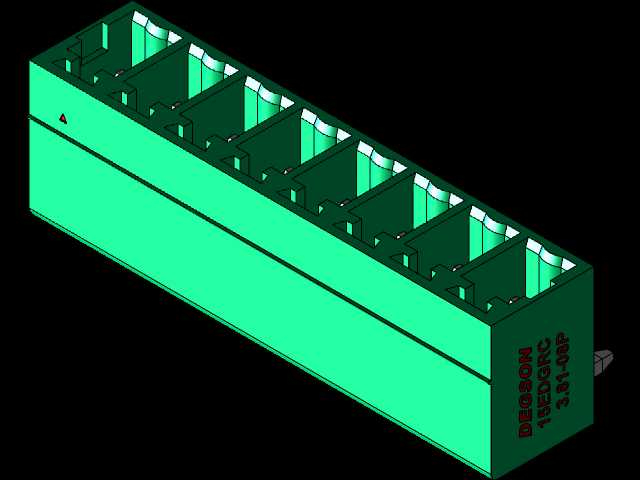

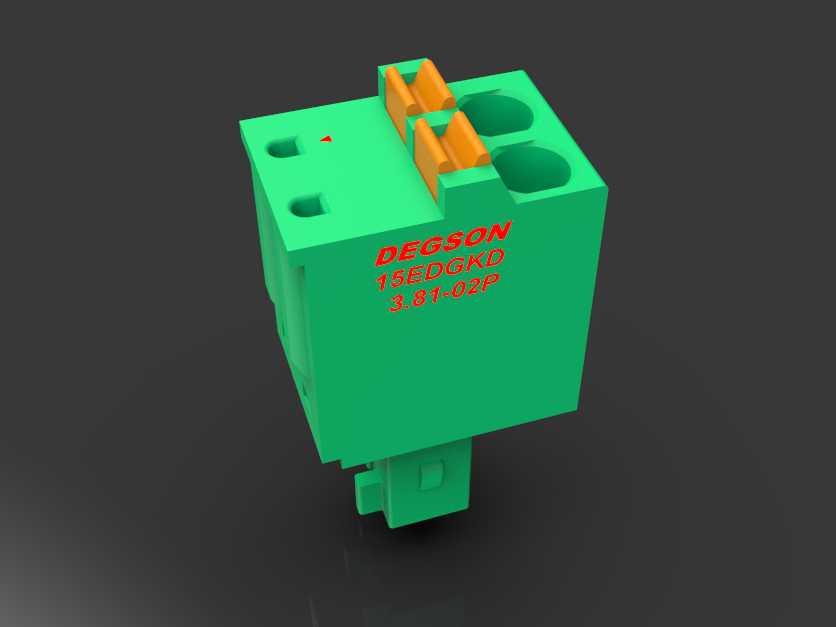

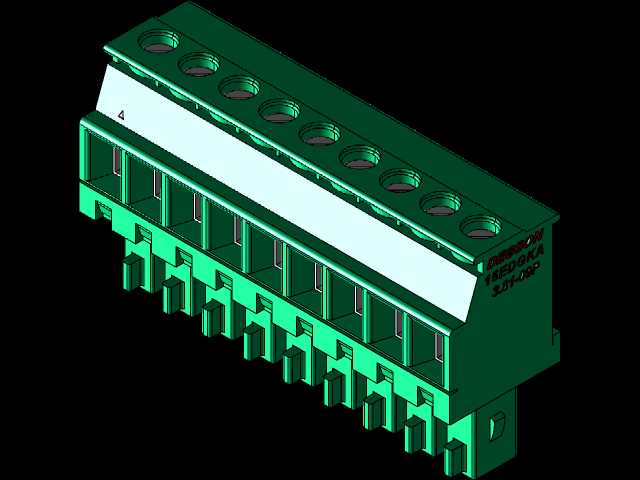

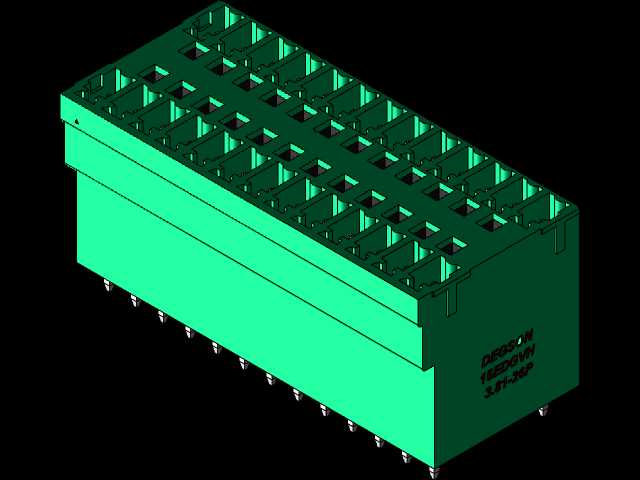

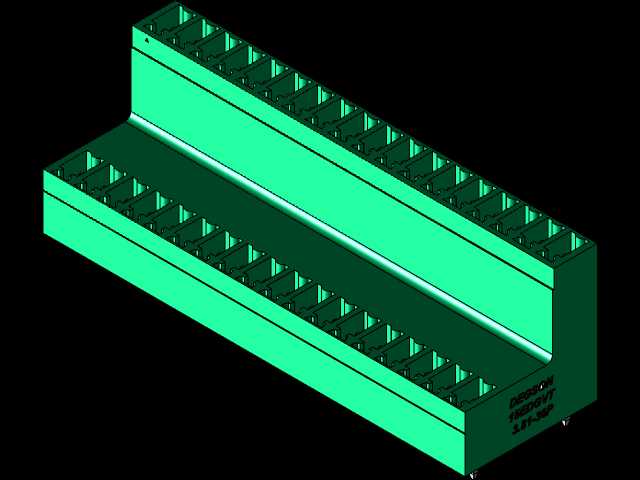

在工业电控、PCB板载接线、小型设备电源接驳的场景里，接线端子是实现线路快速可靠连接的核心基础部件，这款3.81mm节距的可插拔接线板组件，正是面向小空间高密度接线需求开发的连接方案，广泛适配工控板卡、小型电源模块、传感信号采集模组、低压配电控制单元的接线场景，解决传统焊接接线拆装不便、维护效率低的痛点。该组件采用插头与插座对插的分体式结构，插座端可直接焊接固定在PCB板上，插头端通过弹簧压接结构实现导线的快速锁紧，无需额外焊接工序，现场接线时只需将剥好的导线插入进线孔，通过顶部的螺钉压合机构就能完成导线固定，单点位接线耗时不到传统焊接的三分之一，后期设备维护更换线路时，直接拔下插头即可操作，不会对PCB板上的其他元器件造成损伤。设计过程中充分考虑了小间距接线的安全需求，3.81mm的节距刚好满足250V电压等级下的电气间隙要求，绝缘塑壳采用高阻燃工程塑料注塑成型，表面做了防滑纹理处理，插拔时受力均匀不会出现塑壳开裂的问题，插针部位采用铜合金镀锡工艺，既保证了良好的导电性能，也能避免长期使用出现氧化接触不良的问题，额定载流能力可达7A，完全覆盖常规信号传输、小功率电源供电的负载需求。外形结构上，组件采用直插式安装定位，插座底部设置了定位柱，焊接时可以直接卡在PCB的定位孔内，避免过炉焊接时出现偏移，插头两侧设置了防脱卡扣，对插到位后会自动卡入插座的卡槽内，设备运输或者运行产生振动时不会出现松脱掉线的问题。整个组件的外形边界规整，没有突出的尖锐结构，在PCB板上布局时可以紧贴其他元器件安装，最大化利用板上的安装空间，同时塑壳上预留了清晰的位号标识，接线时可以快速对应点位，避免错接漏接的问题。针对不同的接线需求，该系列组件覆盖2到24位的不同点位规格，适配0.5到1.5平方毫米的多股或单股铜导线，安装时不需要额外的固定配件，直接完成焊接即可使用，无论是小批量的设备样机试制，还是规模化的量产装配，都能有效提升接线工序的作业效率，降低人工接线的出错概率，保障设备线路连接的长期稳定性。
