开源龙门式数控雕刻加工设备结构设计

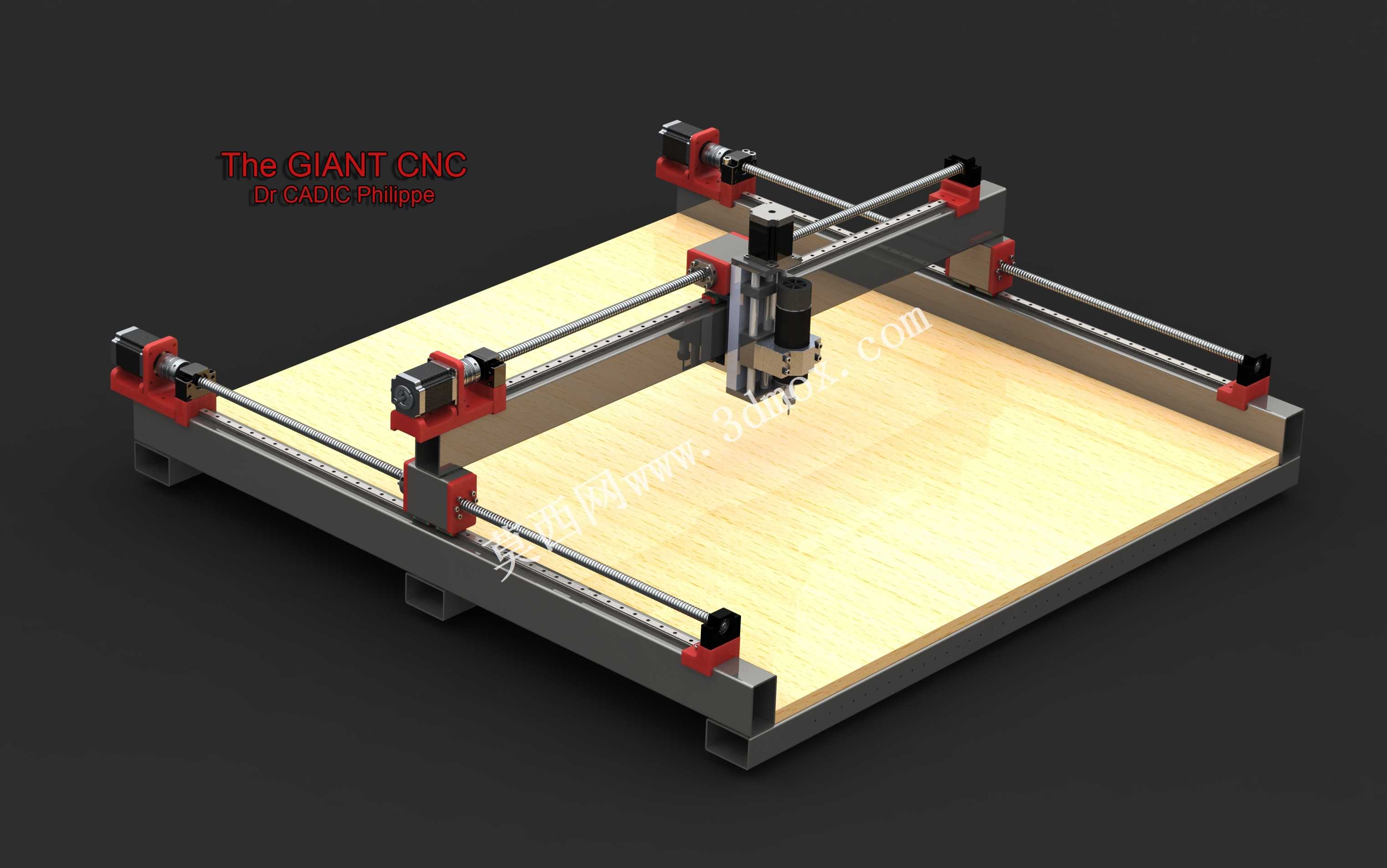

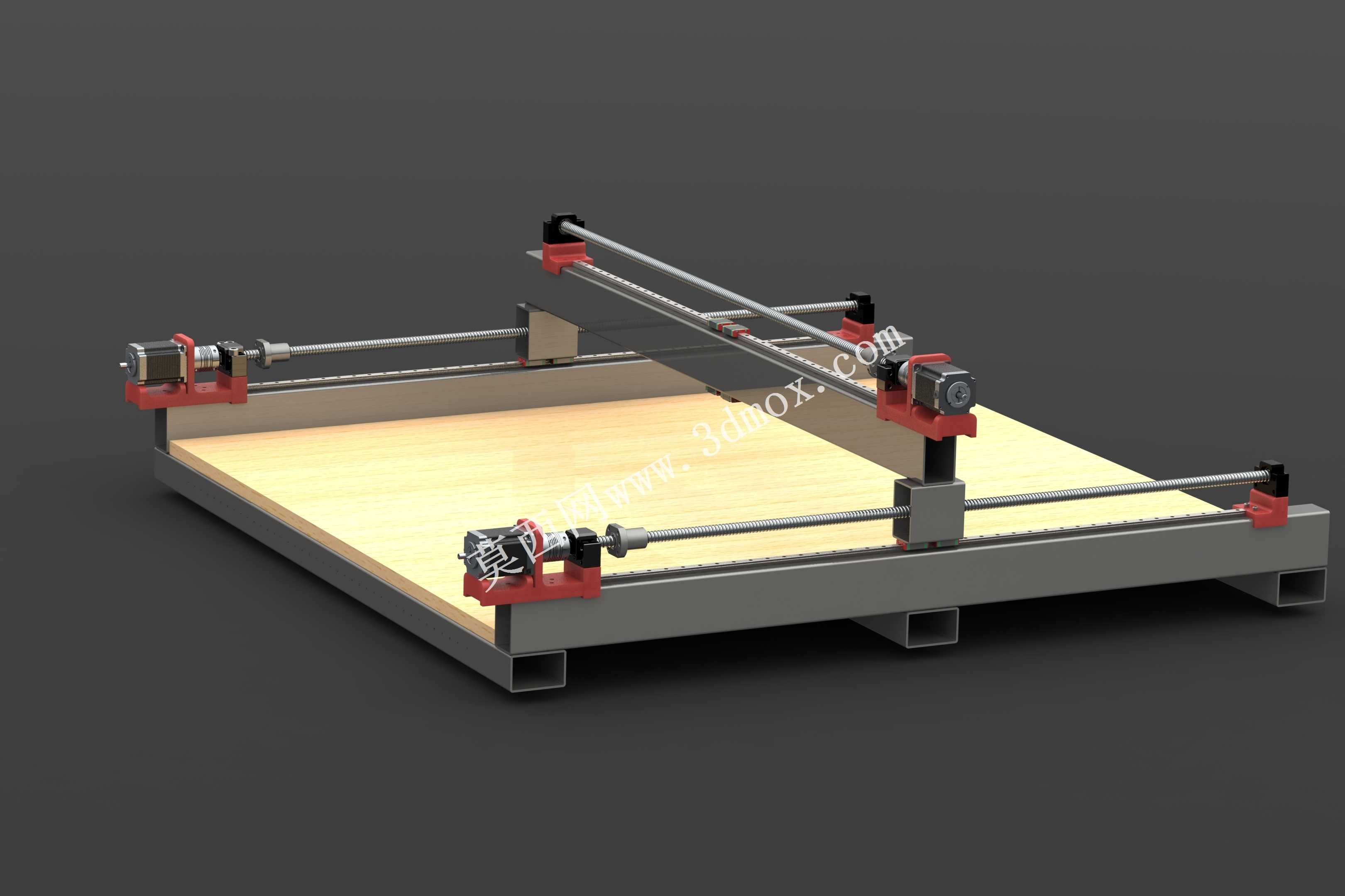

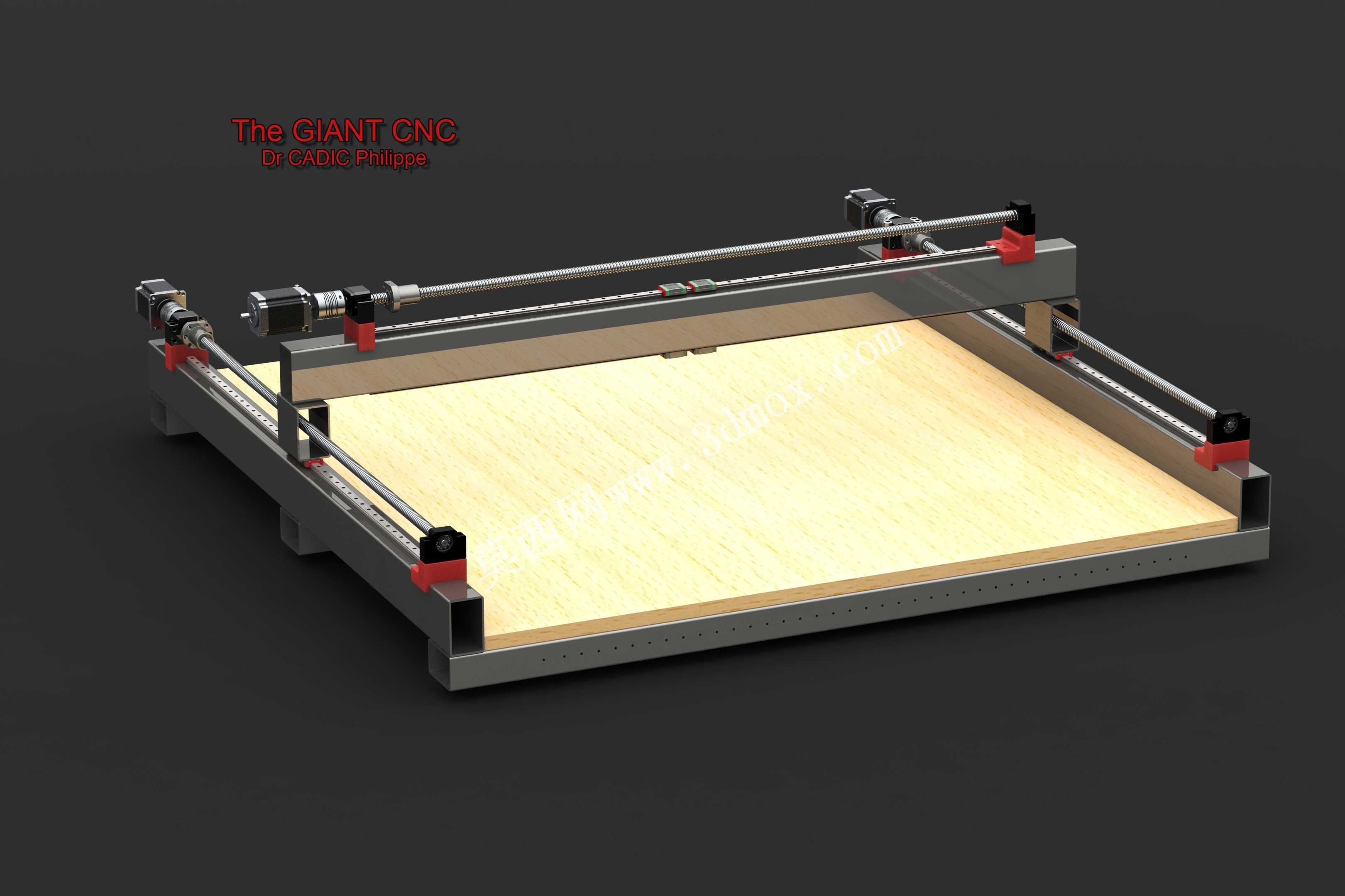

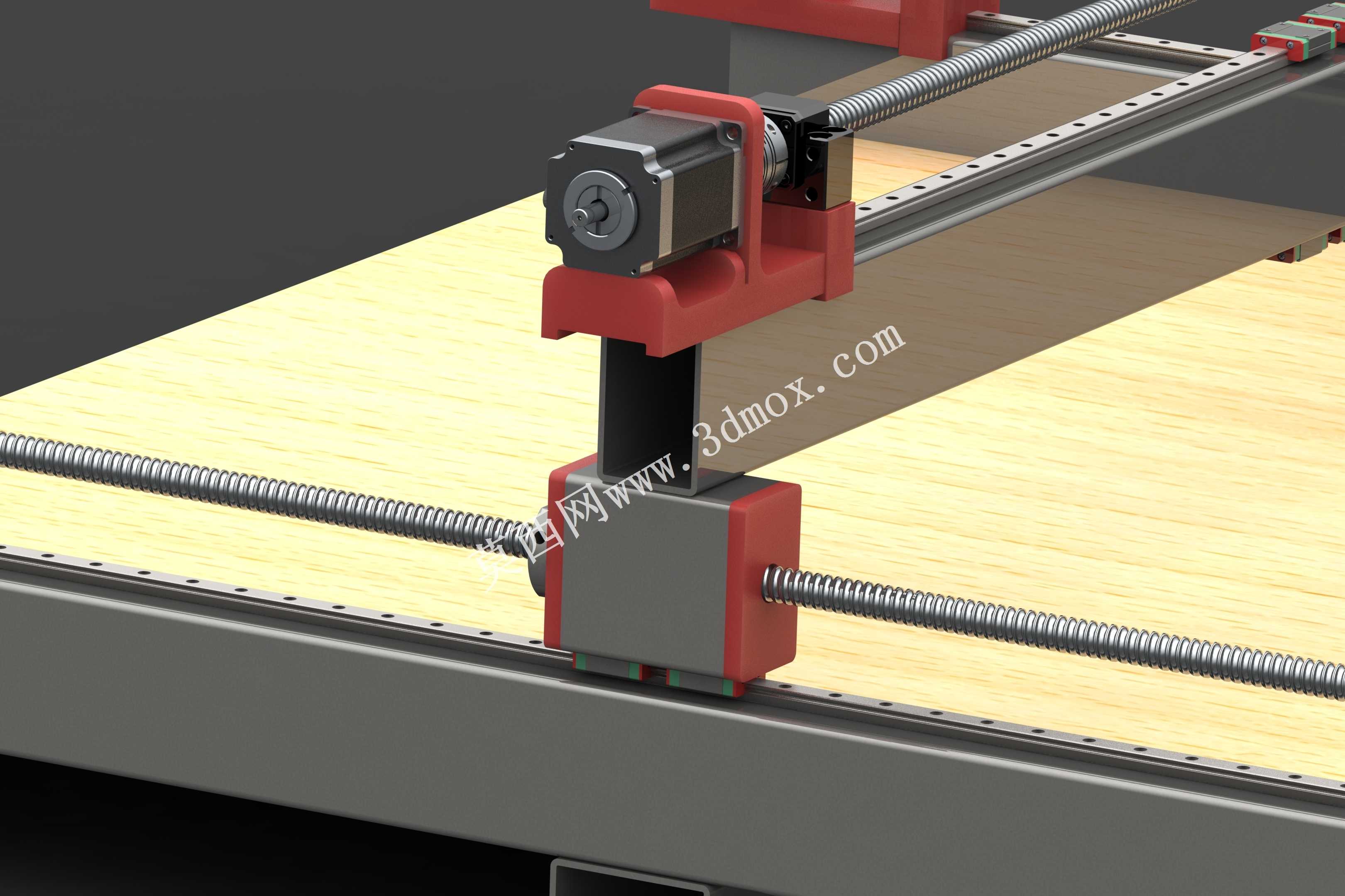

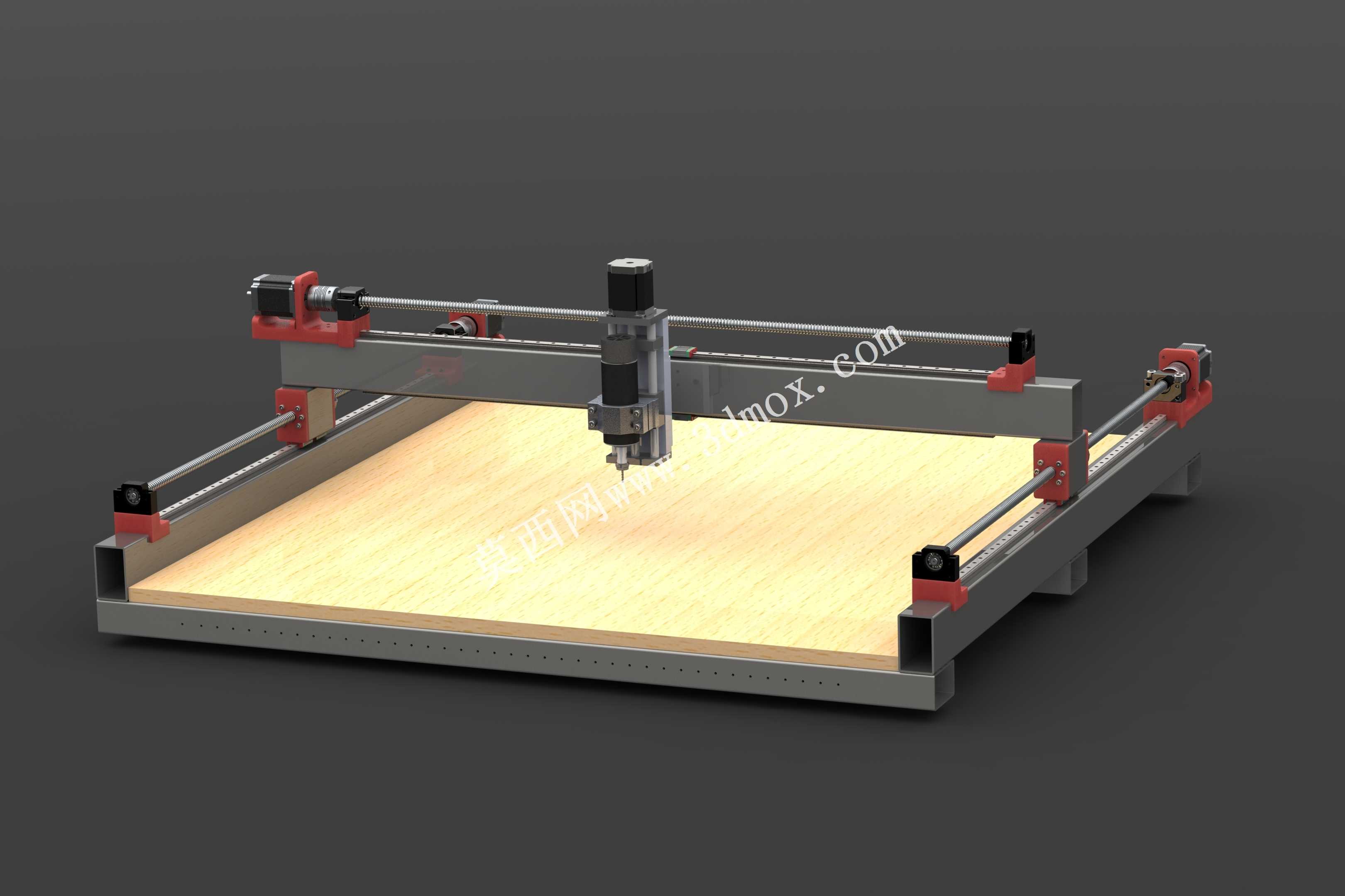

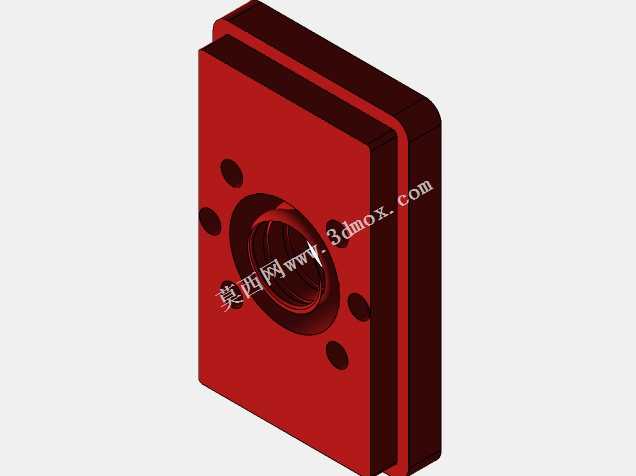

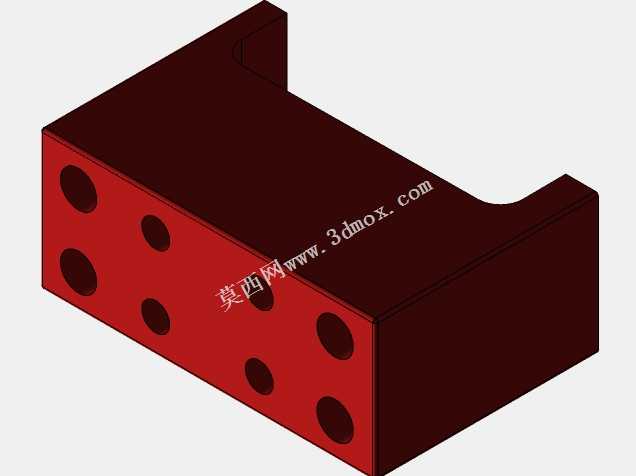

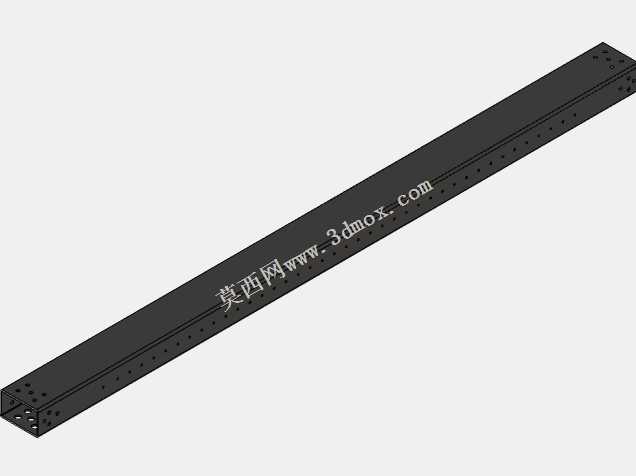

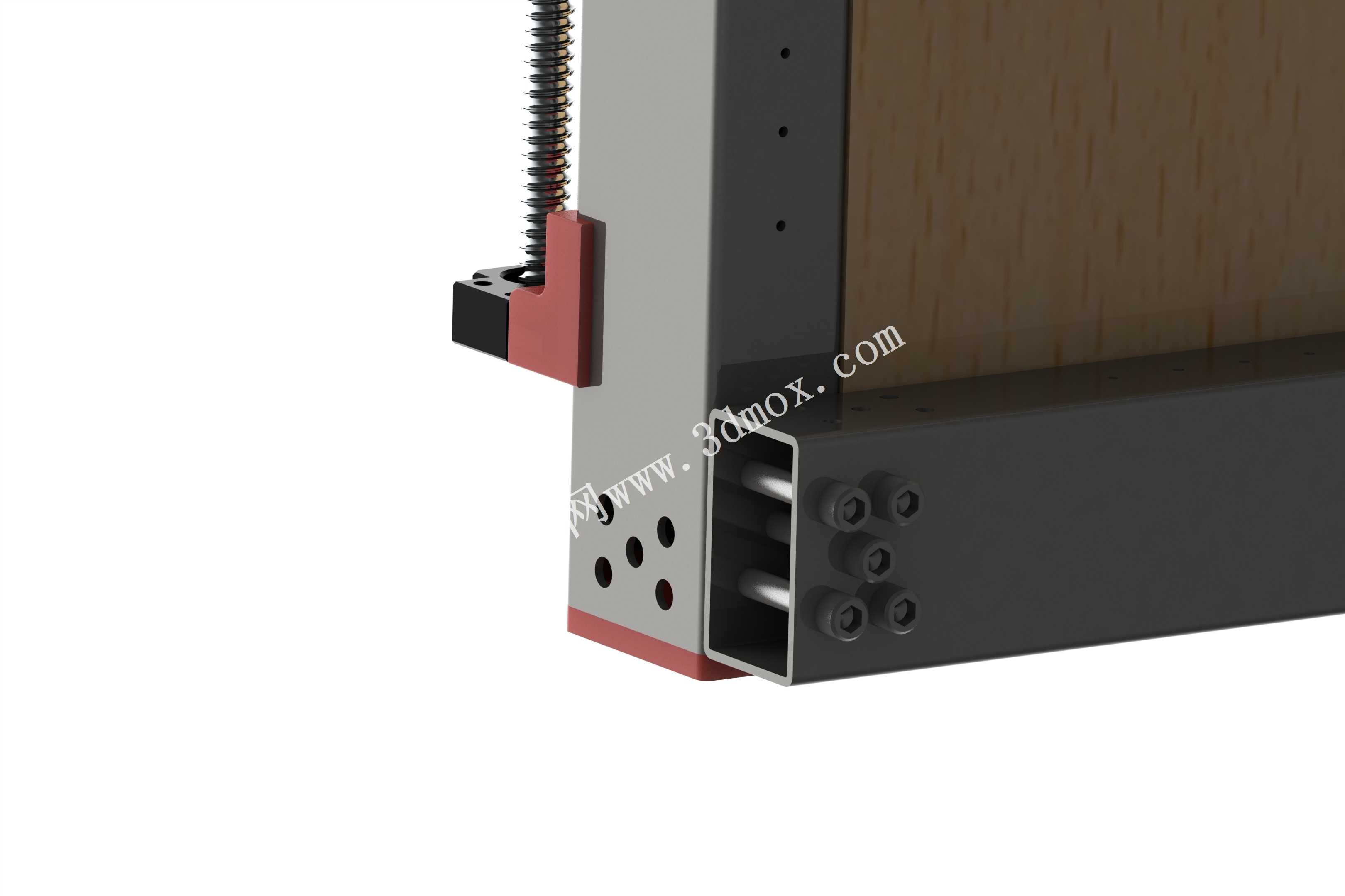

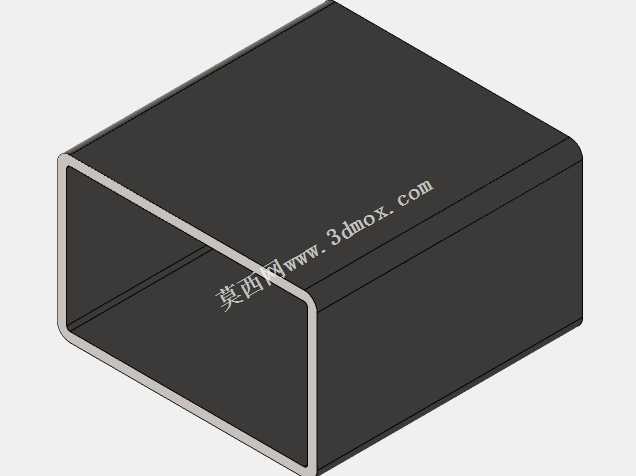

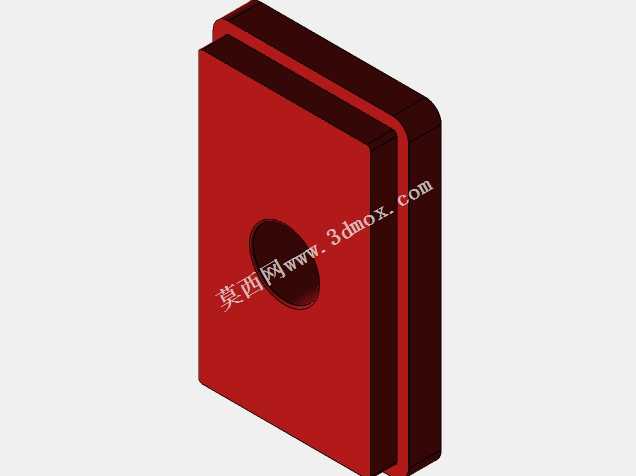

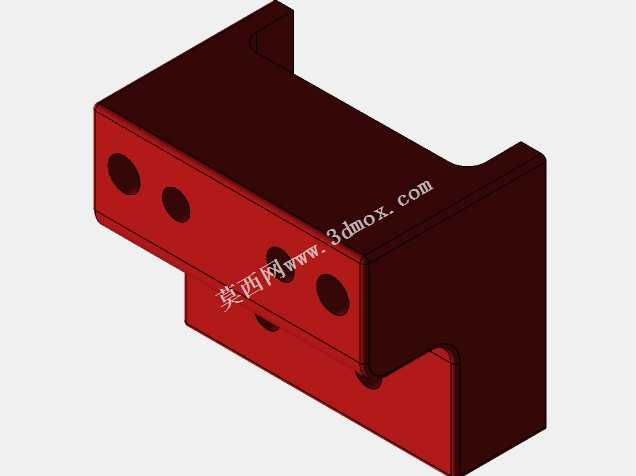

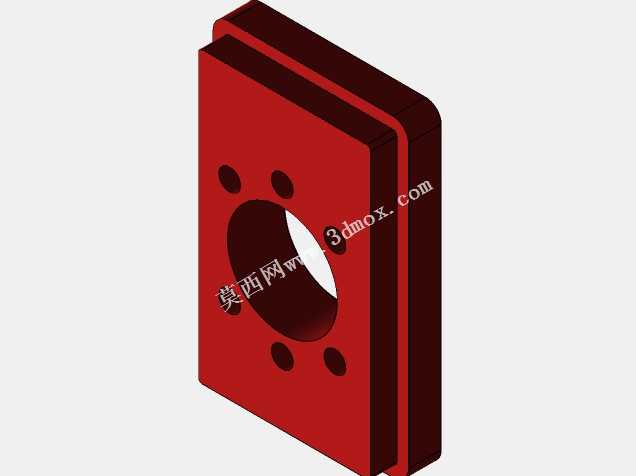

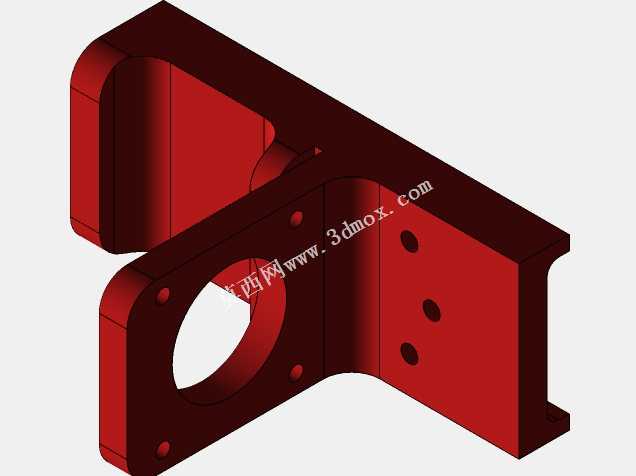

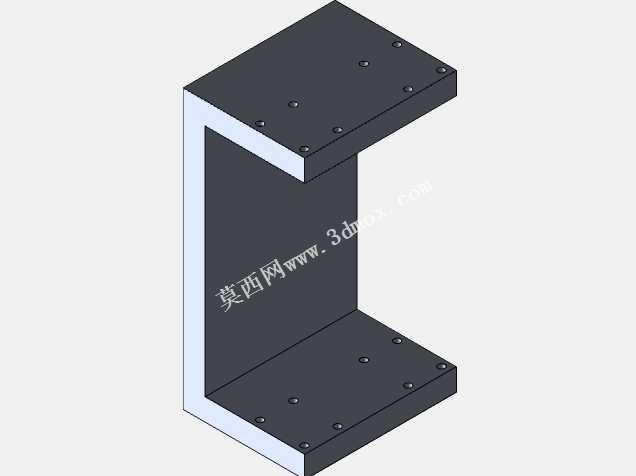

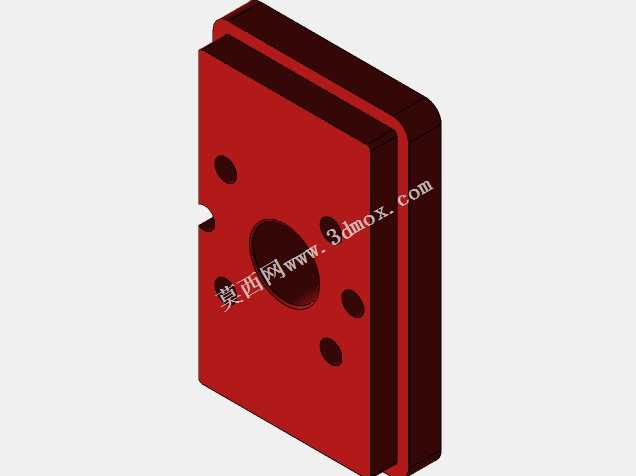

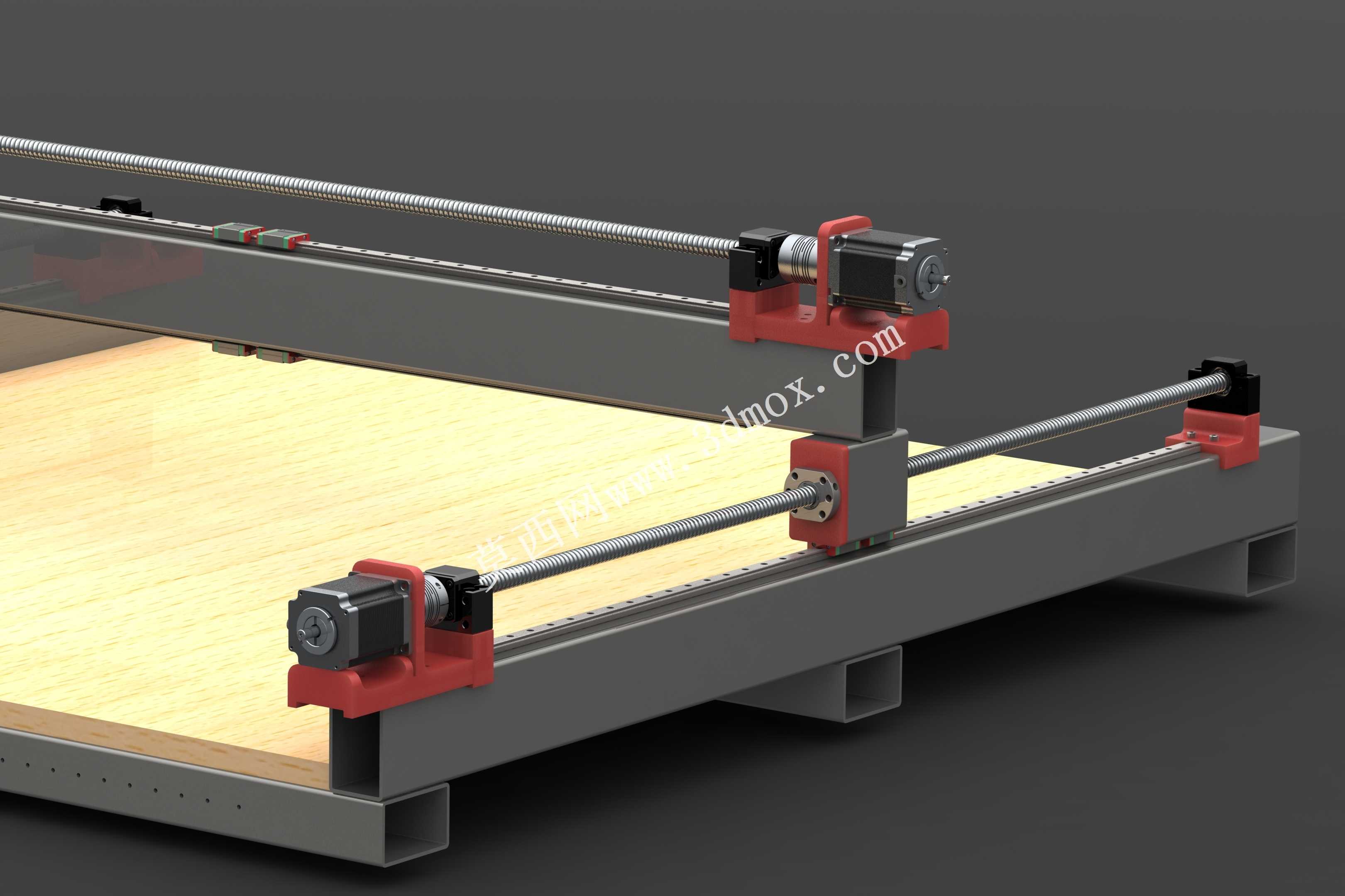

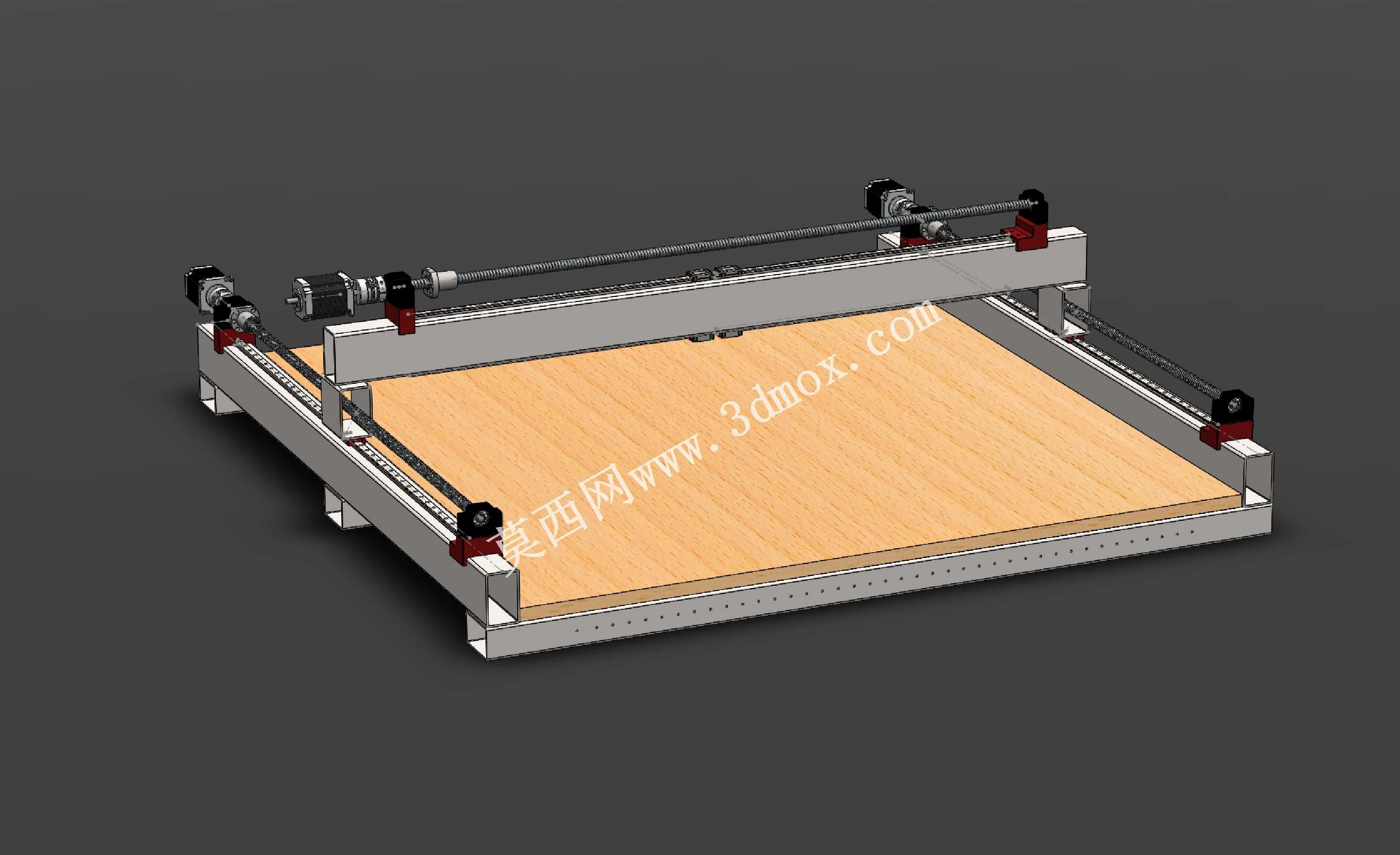

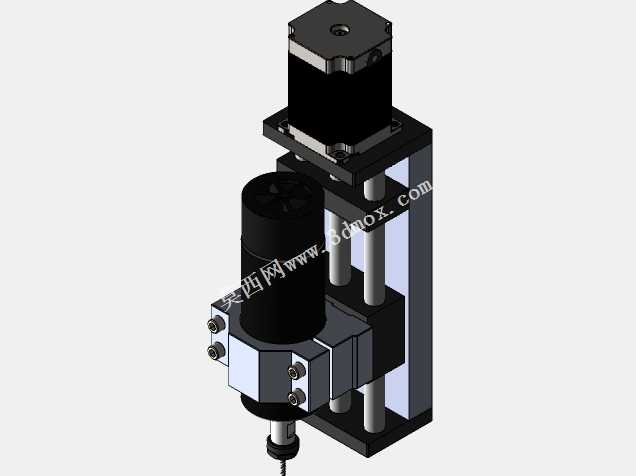

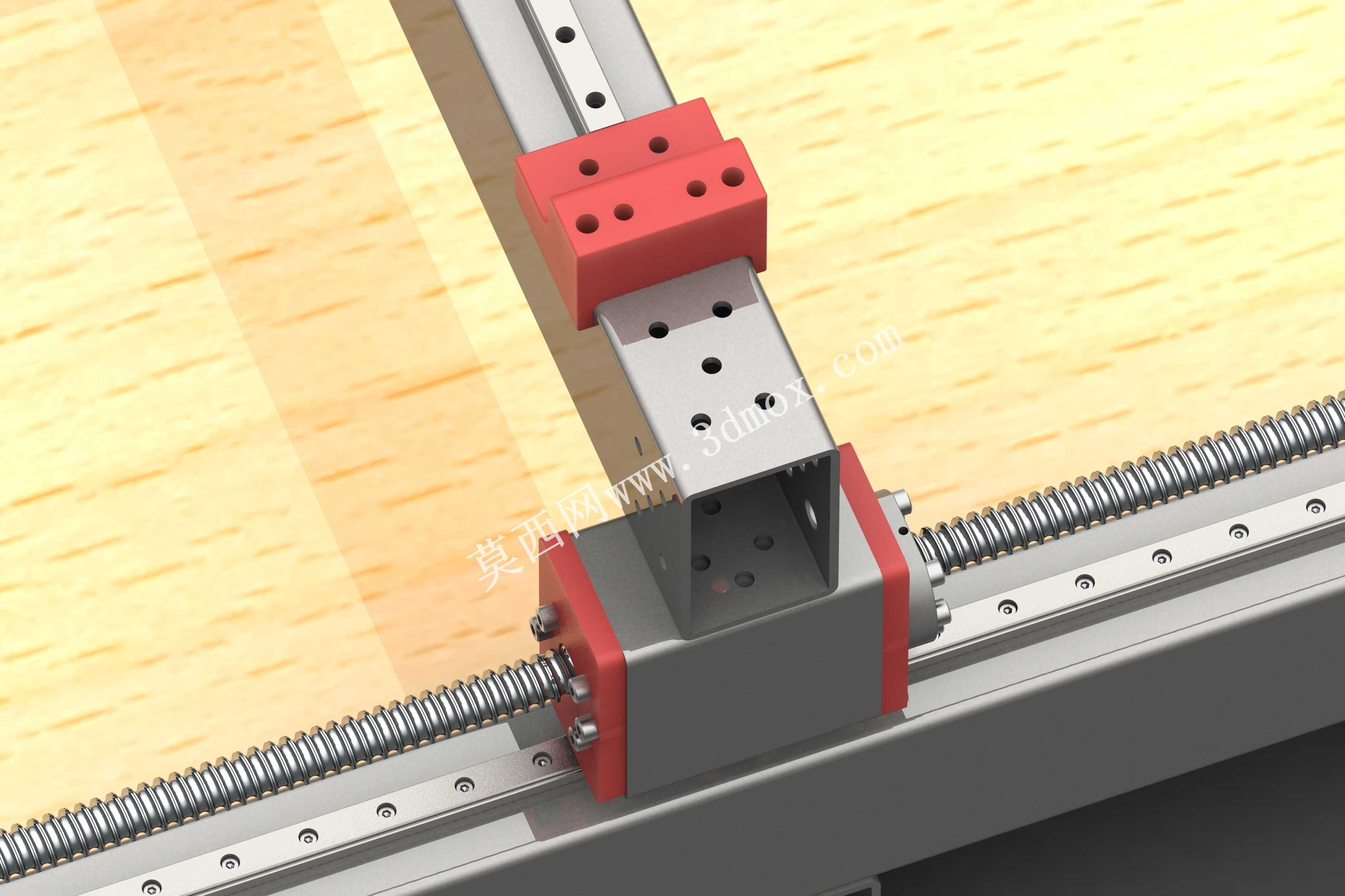

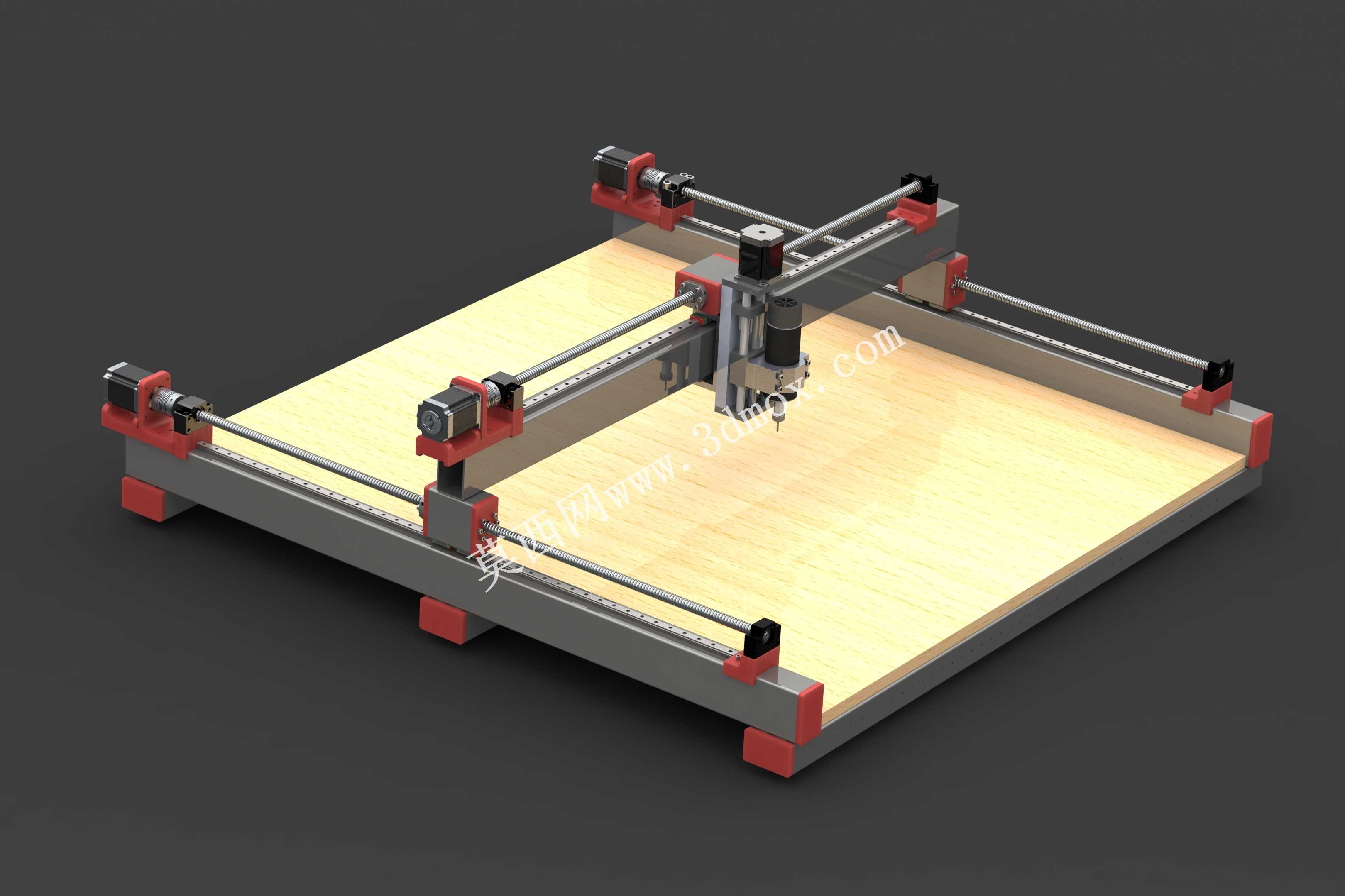

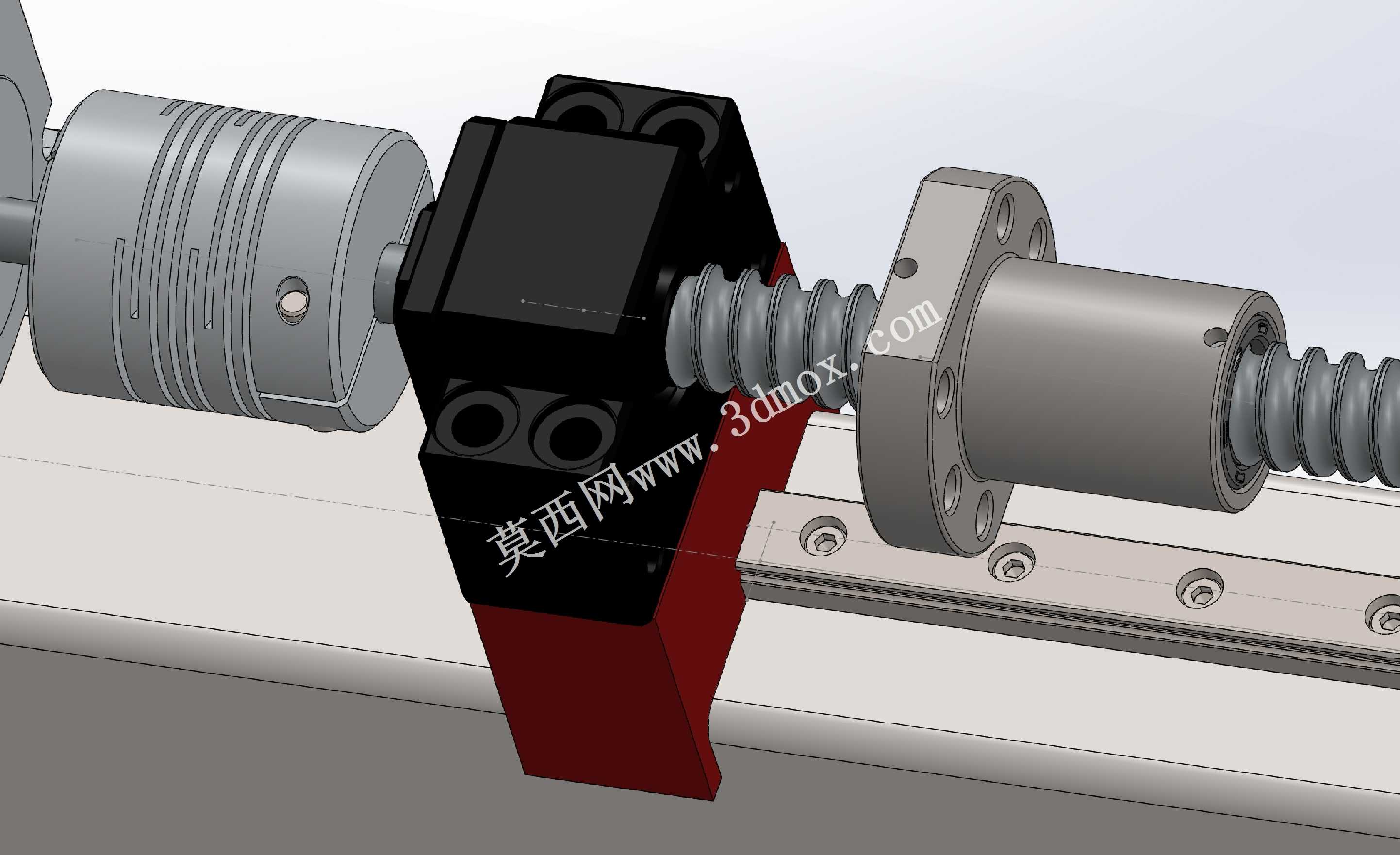

这款龙门式数控加工设备，主要面向小型加工工坊、个人DIY创作者、创客空间以及教学实训场景使用，能够覆盖平面板材的雕刻、铣削、切割、浅槽加工等多类作业需求，可适配木材、亚克力、软金属、塑料、复合板材等多种常见加工材料，在广告标识制作、木工文创加工、教学模型制作、小型零件打样等场景中都能发挥稳定的加工作用。设备采用经典的龙门移动结构设计，加工台面为固定大尺寸平板结构，能够承载大面幅的板材工件，加工过程中工件保持固定，由龙门架带动加工主轴完成X、Y、Z三个轴向的进给运动，这种结构设计能够有效降低运动部件的整体重量，提升轴向运动的响应速度，同时避免工件移动带来的定位误差，大幅提升大尺寸板材加工时的精度稳定性。从结构设计逻辑来看，设备的X轴向采用双导轨平行布置在台面两侧的方案，配合双侧同步驱动的传动结构，能够保证龙门架长距离移动时的平行度，避免单侧驱动带来的龙门偏斜、卡滞问题；Y轴向导轨集成在龙门横梁上，搭载可横向滑动的主轴安装座，配合高精度传动组件保证横向走刀的平顺性；Z轴向则采用垂直滑台结构搭载加工主轴，可根据加工深度需求完成垂直方向的进给，满足不同厚度材料的加工以及不同深度的雕刻、铣削需求。设备的所有运动模组都采用模块化的安装设计，导轨、传动组件、驱动单元、主轴固定座都设计为独立可拆分的结构，既方便加工制作时的零件采购与组装调试，也便于后期使用过程中的维护更换，降低设备的使用与维护成本。在安装边界与尺寸适配方面，设备的整体外轮廓围绕大面幅平板加工需求设计，台面预留了充足的工件装夹空间，可适配常规尺寸的整张标准板材加工，设备底部设置有支撑脚结构，可直接放置在平整的车间地面或工作台面上使用，不需要额外制作复杂的安装基础，整体占用空间合理，既能够满足小型工坊的加工产能需求，也不会占用过多的场地空间，适配小面积作业场景的使用需求。设备的主轴安装位预留了通用的装夹接口，可根据加工需求更换不同功率、不同转速的加工主轴，适配不同材料的加工参数要求，同时走线结构都做了随动布置设计，在轴向运动过程中不会出现管线拉扯、干涉的问题，保证设备长时间连续运行的可靠性。
