桌面型激光二极管雕刻切割设备结构

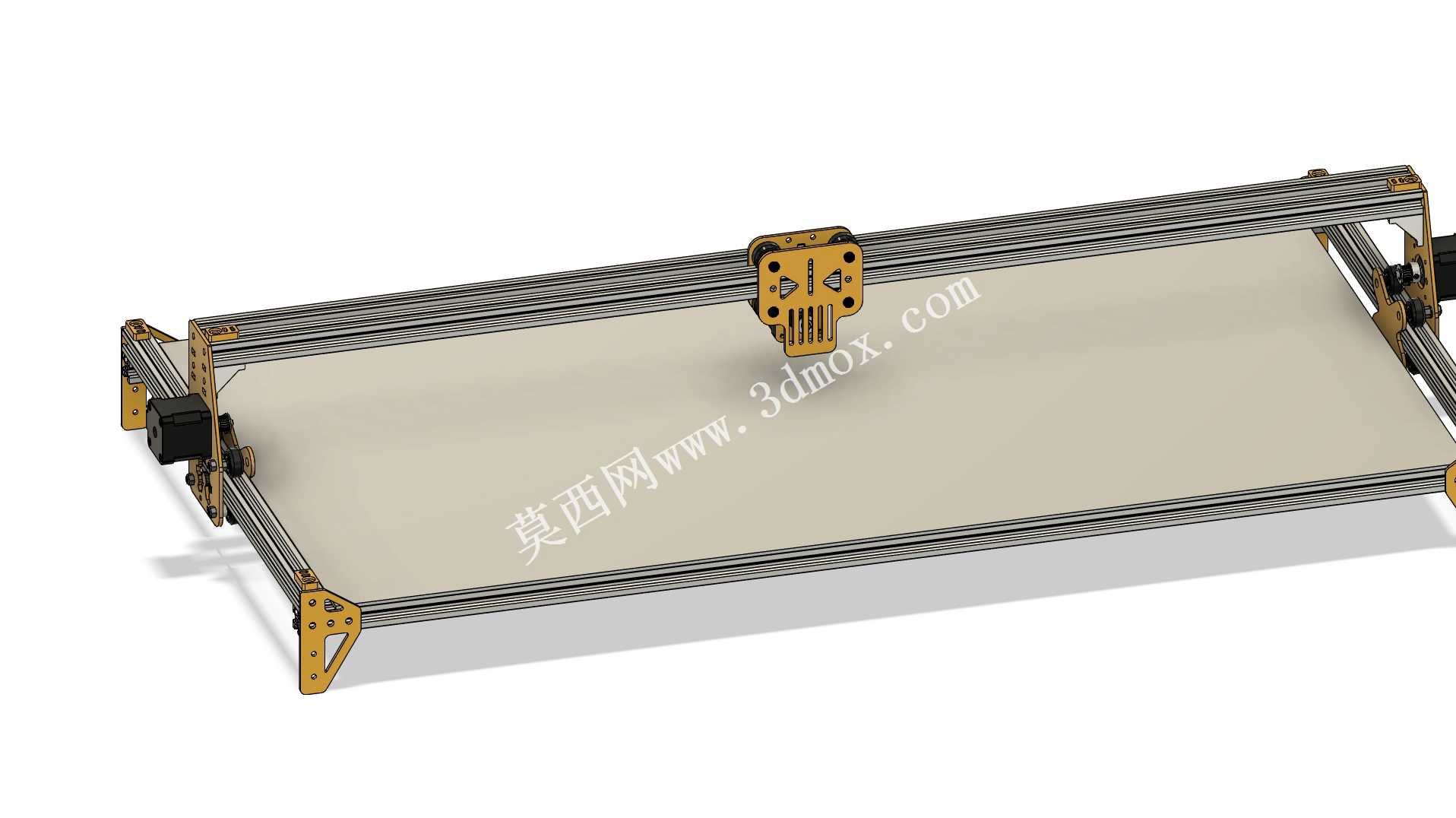

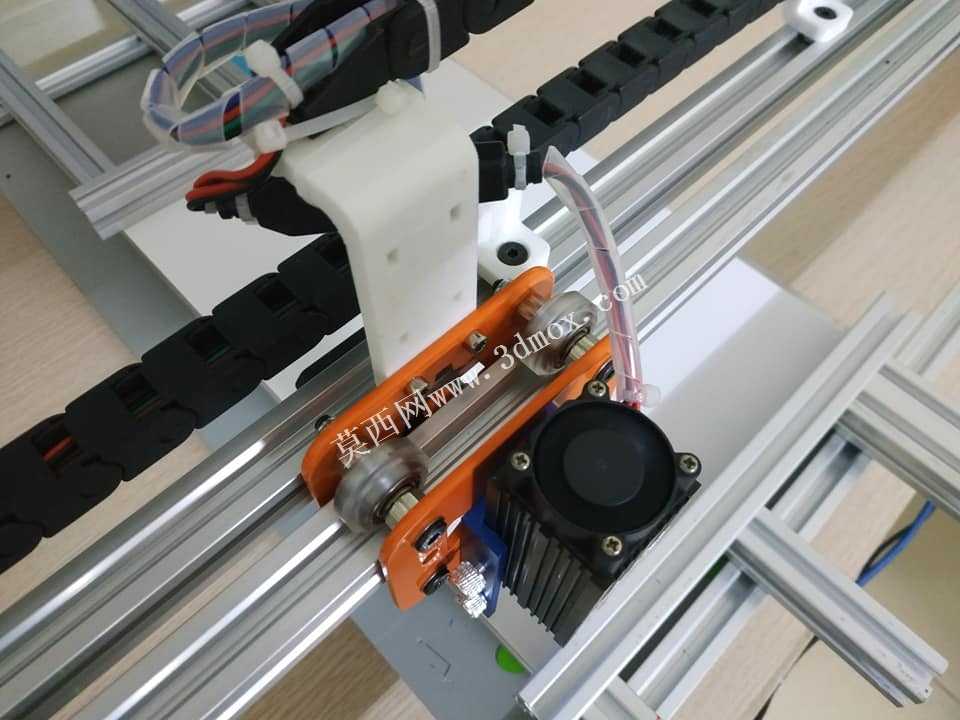

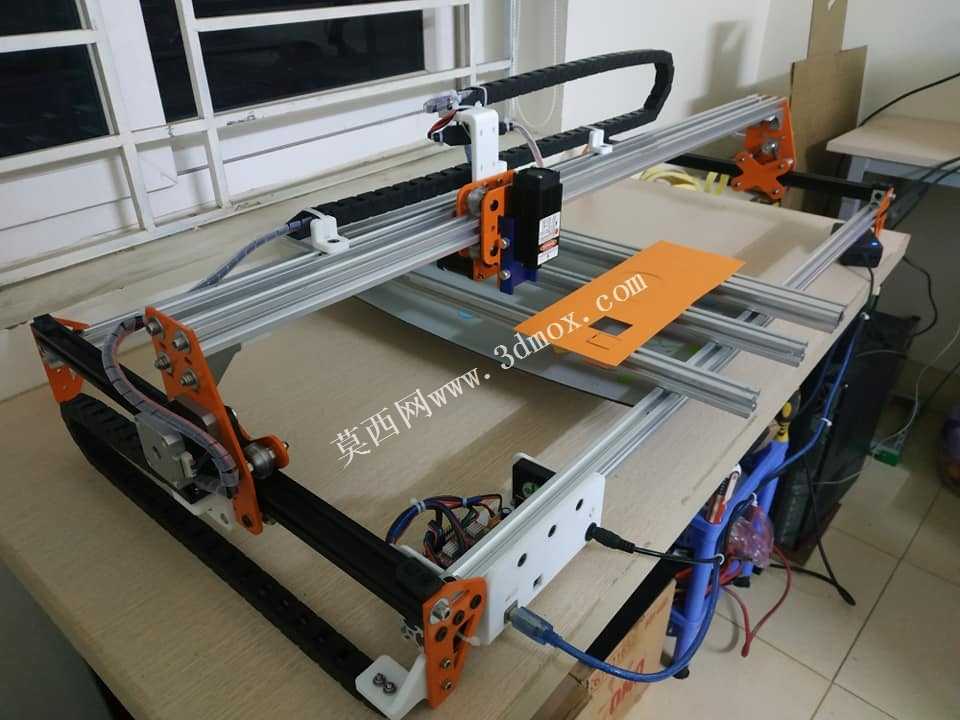

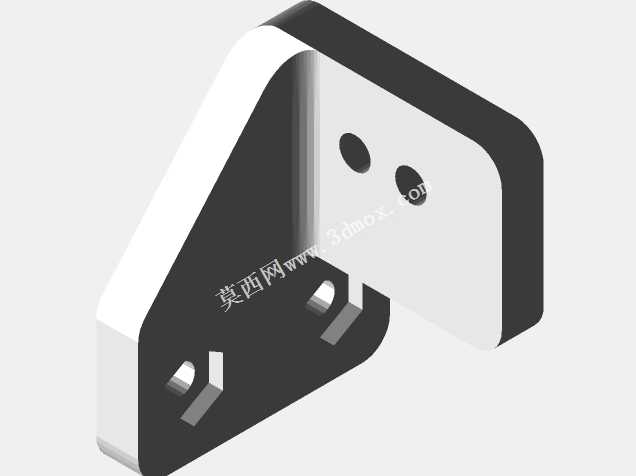

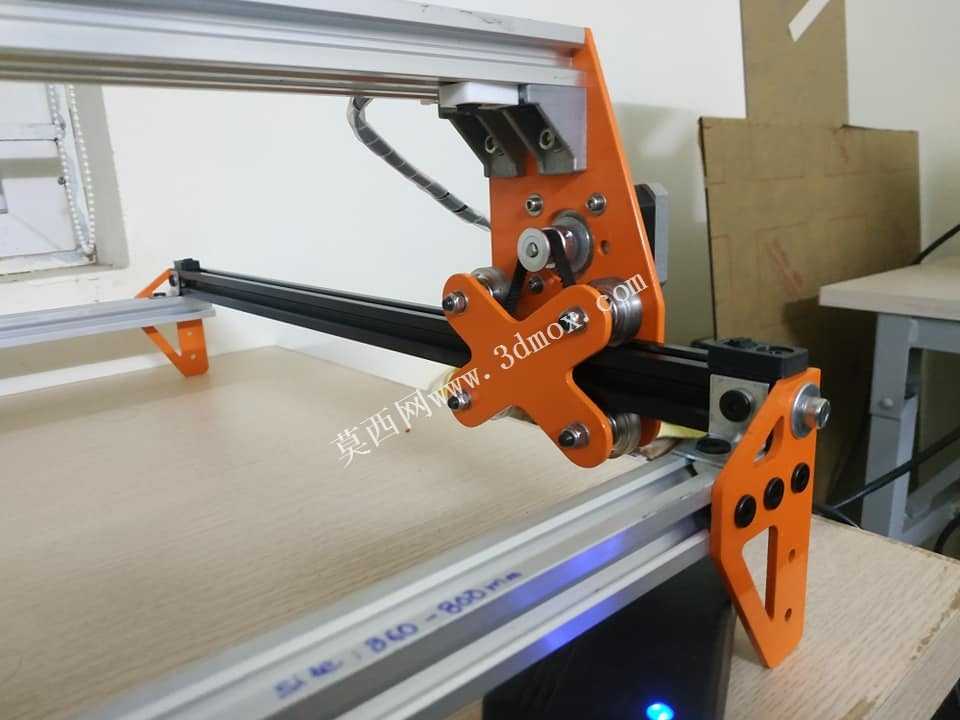

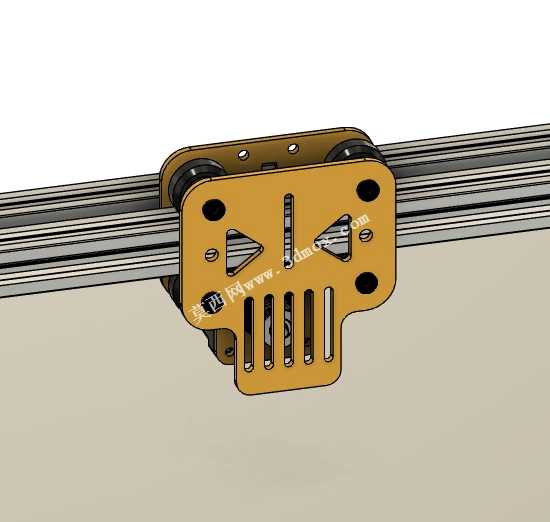

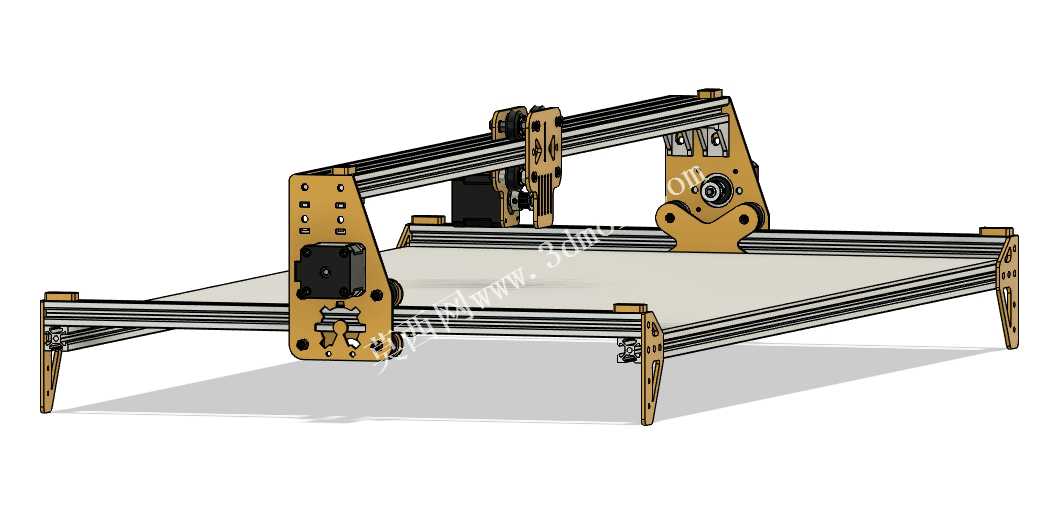

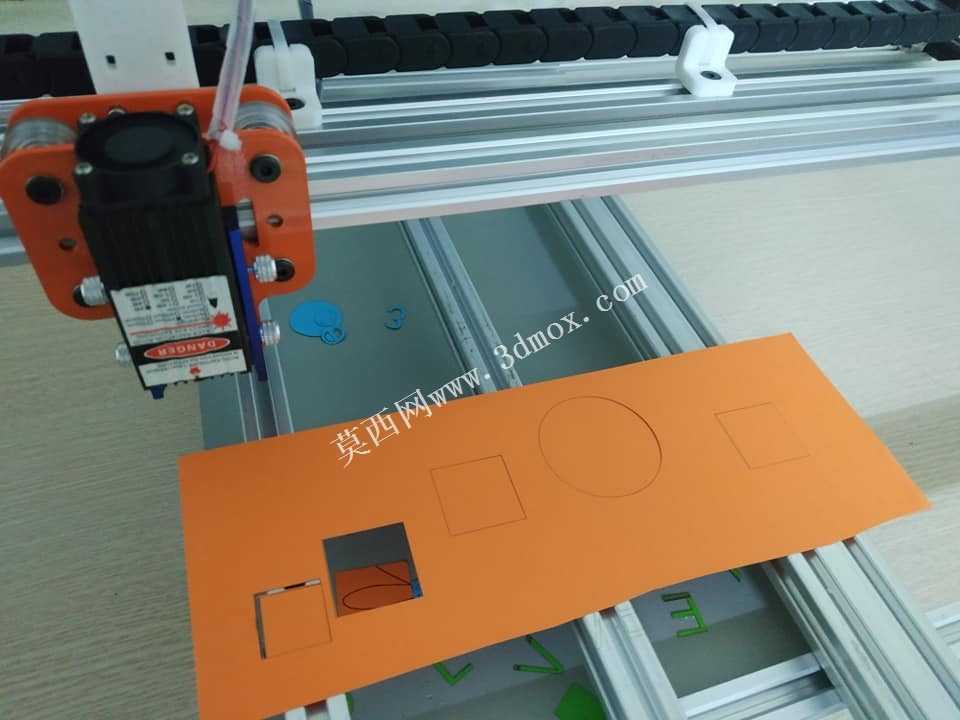

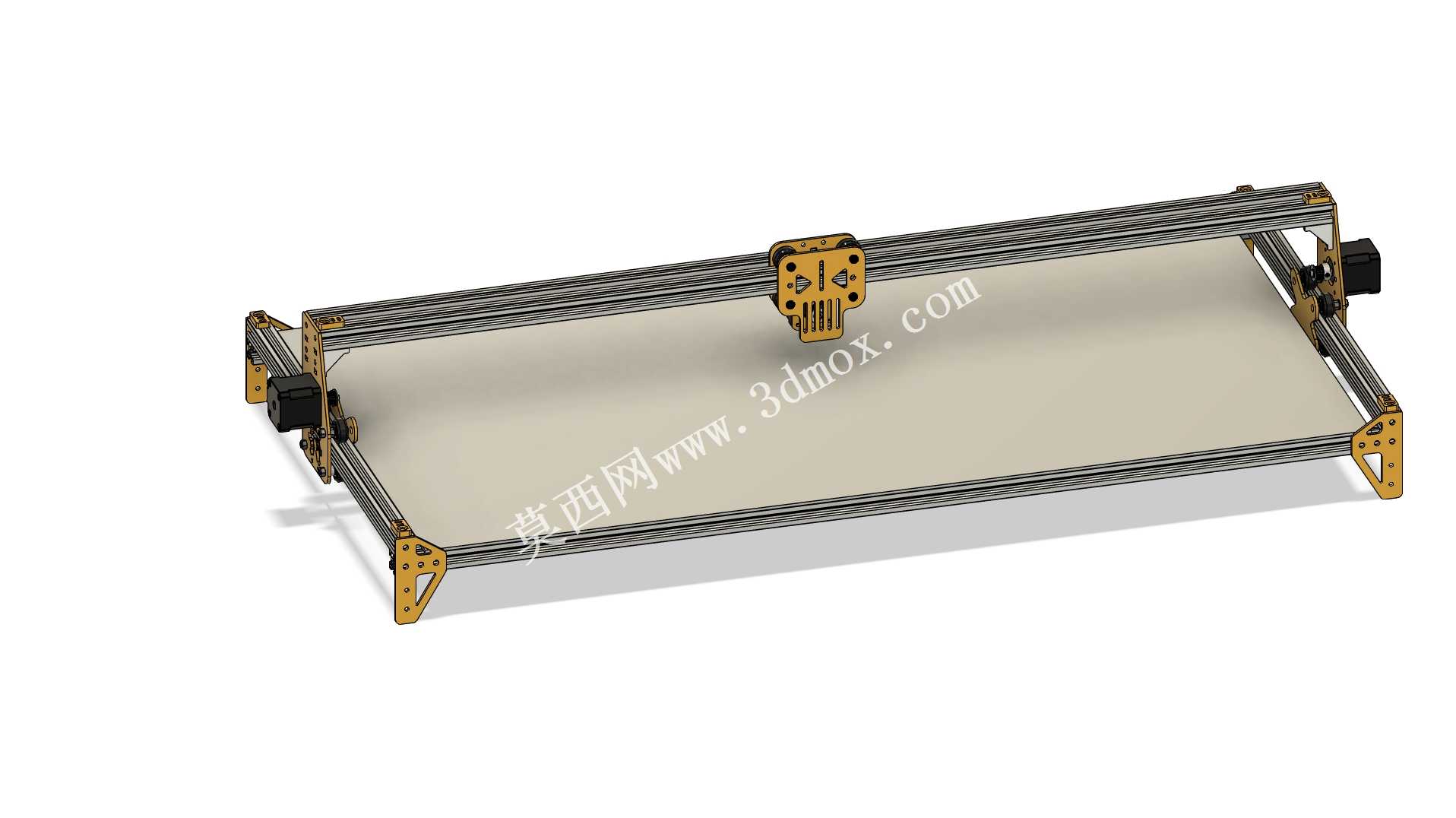

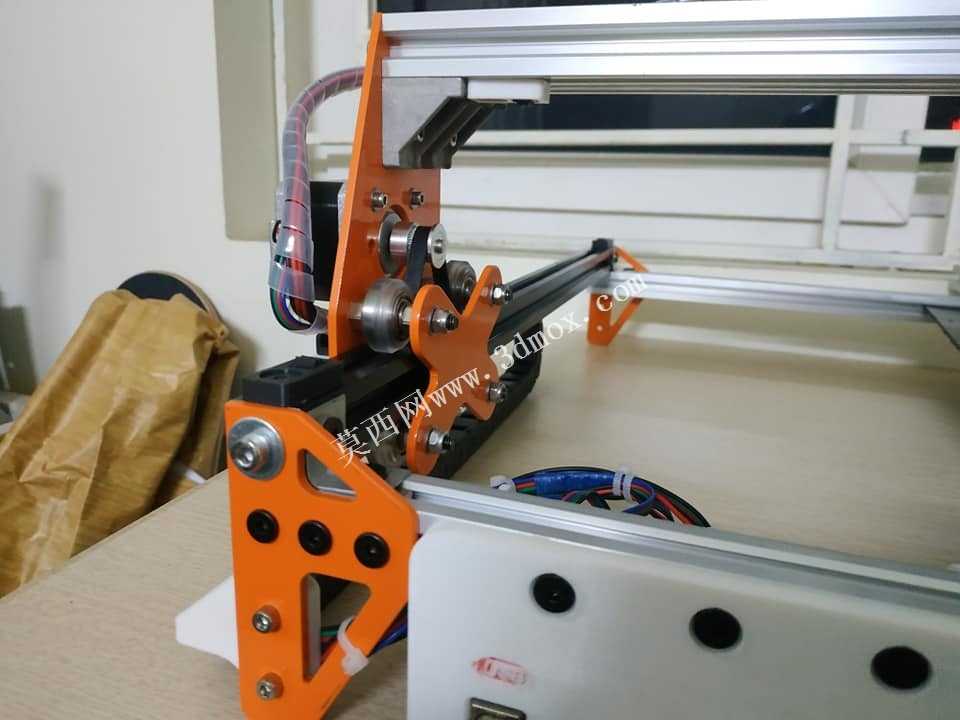

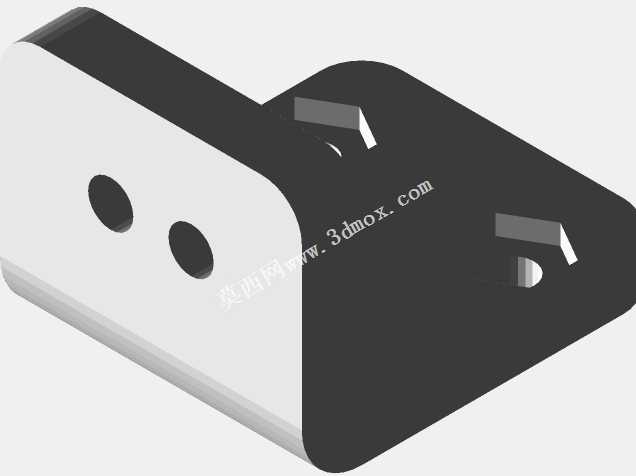

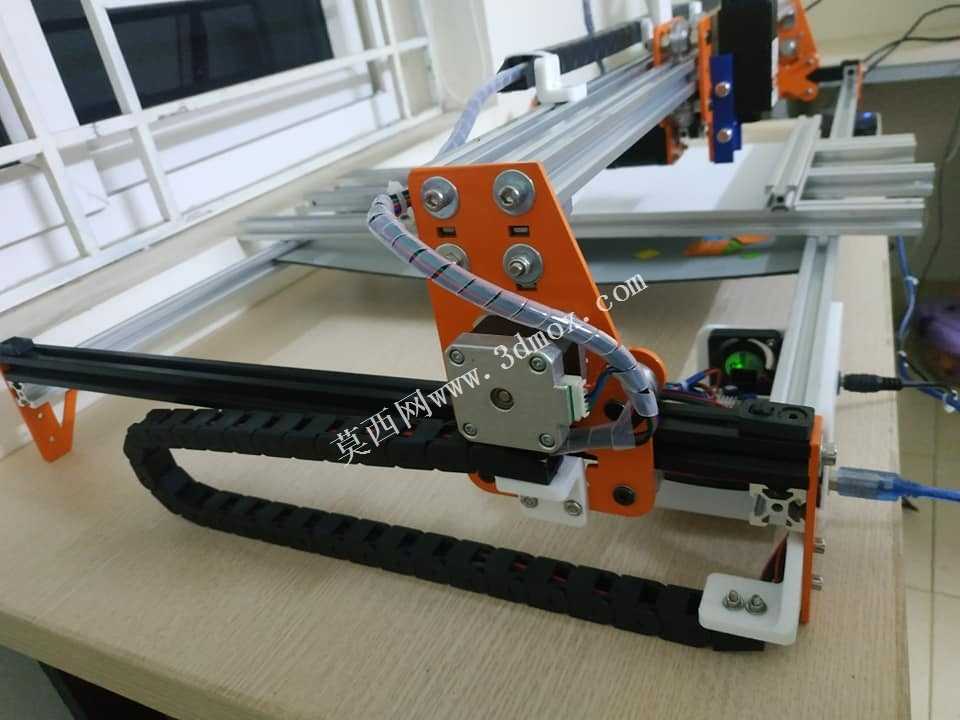

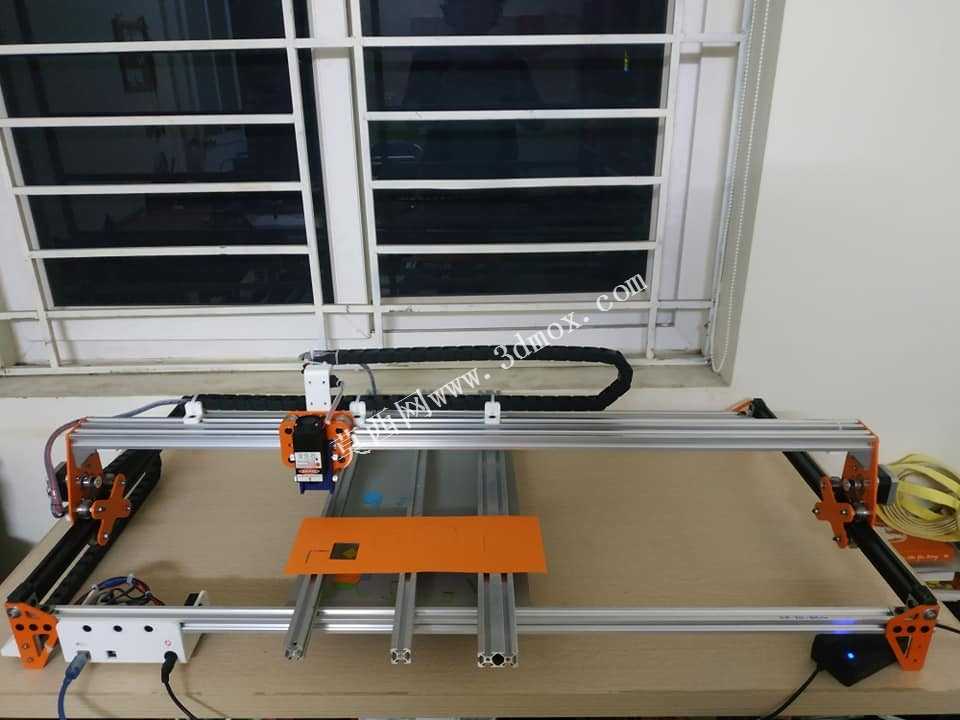

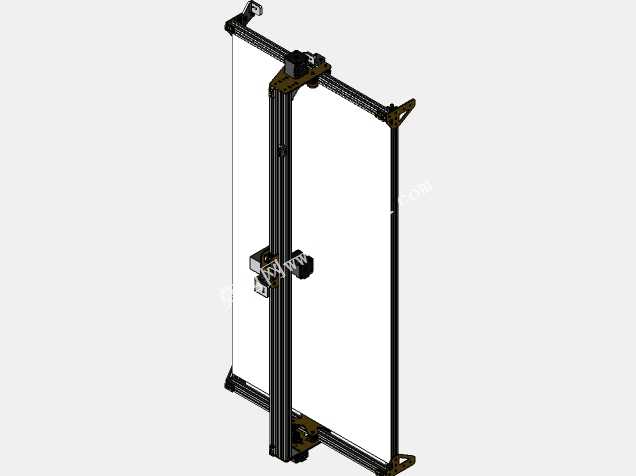

这款桌面式激光加工设备，主要面向小型加工场景、个人DIY创作以及小批量定制生产领域使用，能够在竹木、皮革、塑料、薄亚克力、纸质材料等多种非金属材质表面完成图案雕刻、文字打标以及薄料切割作业，可覆盖文创产品定制、手办模型制作、电子元件外壳打标、小型工艺饰品加工等多种日常加工需求，相比大型工业激光设备，它的占地空间更小，部署灵活，不需要专门的大型工业作业场地，普通工作台面即可放置使用，适配工作室、创客空间、家庭工坊等多种非工业级作业环境。设备整体采用龙门式双轴移动结构设计，核心的激光加工头安装在横向移动滑台上，横向滑台搭载在两侧纵向布置的光轴导轨上，通过两组同步带传动结构分别实现X轴横向、Y轴纵向的精准位移，传动结构配合张紧调节机构，能够在长期运行过程中保持传动精度，避免皮带松弛带来的走位偏差。设备的支撑框架采用光轴导轨搭配板材拼接支架的结构，支架部分做了多位置的安装孔位预留，既可以实现快速组装调试，也方便使用者根据自身需求更换不同长度的光轴，拓展加工幅面。设备的Z轴方向预留了激光头高度调节空间，可根据不同加工材质的焦距要求，调整激光头与加工台面的距离，保证不同厚度材料都能获得最佳的激光聚焦效果，确保雕刻线条清晰、切割断面整齐。这款设备的整机外沿尺寸适配50cm×1m的桌面摆放空间，标准配置下的有效加工工作范围为360mm×800mm，能够覆盖绝大多数小型加工件的尺寸需求，安装时只需要保证台面平整，预留出两侧传动结构的运行空间即可，不需要额外做复杂的地基固定。设备的控制部分适配开源GRBL激光控制固件，可直接对接主流的激光加工上位机软件，支持导入常见的矢量图、位图文件生成加工路径，操作门槛较低，即使是初次接触数控加工的爱好者，也能通过简单的参数调试完成基础的加工作业。在结构设计上，这款设备尽可能简化了非必要的复杂结构，所有传动部件、安装支架都采用标准化的五金件与加工板材拼接而成，零部件的替换成本低，日常维护只需要定期清洁导轨、检查皮带张紧度即可，不需要专业的售后人员上门维护，非常适合非工业场景下的长期使用。激光头部分采用激光二极管作为发光核心，相比传统的二氧化碳激光管，它的驱动电路更简单，体积更小，工作时的高压风险更低，搭配对应的聚焦透镜，能够在小功率下实现足够的能量密度，满足薄材料的加工需求，同时设备的框架结构预留了激光防护挡板的安装位置，使用者可自行加装防护配件，避免激光直射带来的安全隐患。
