DEGSON DG306系列5.0间距螺钉接线端子

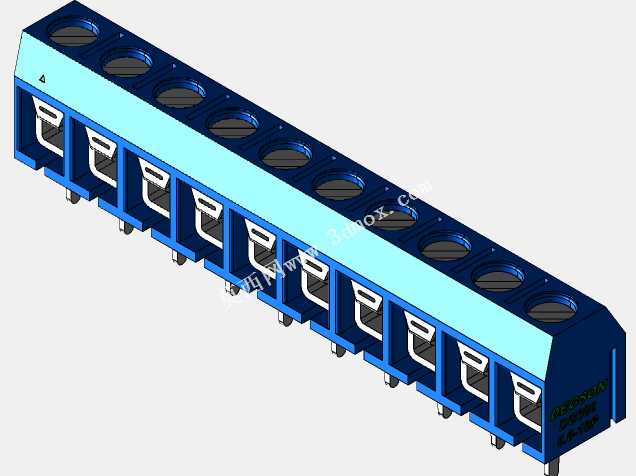

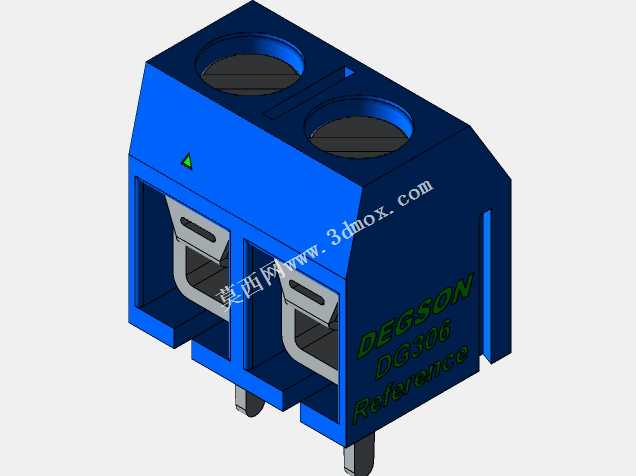

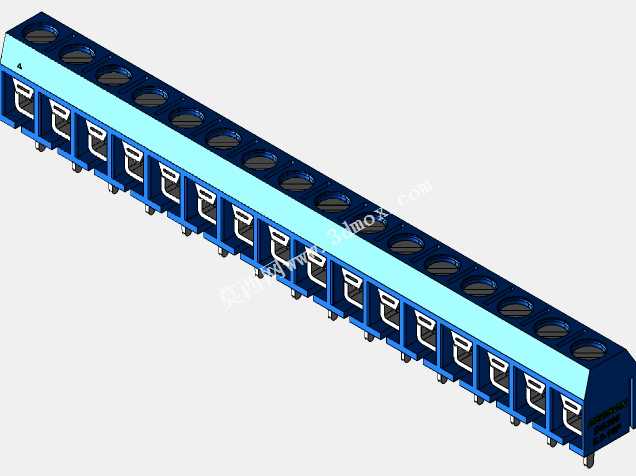

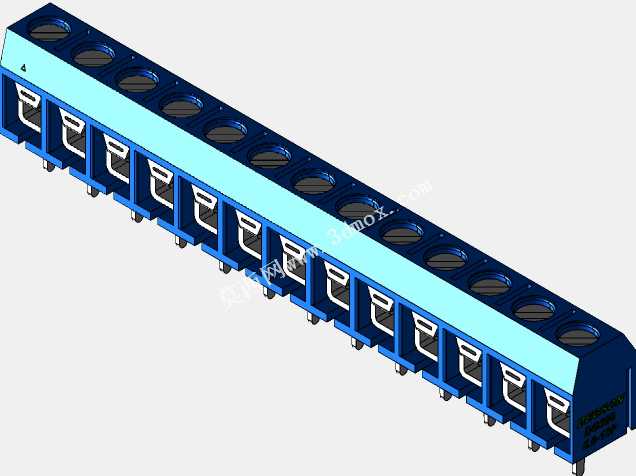

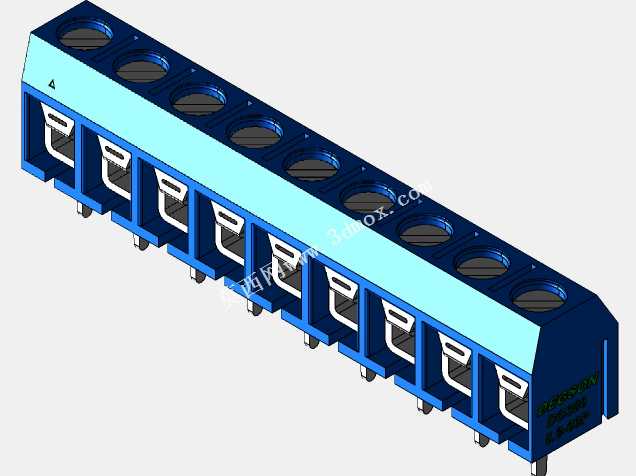

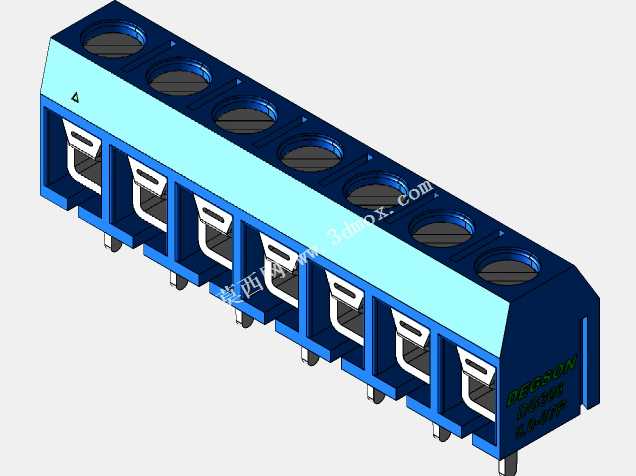

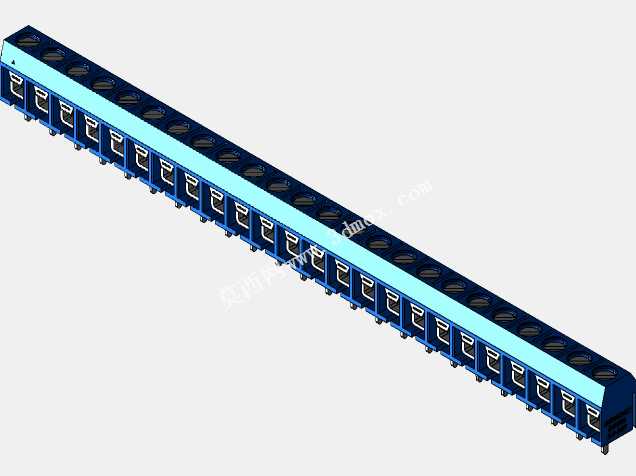

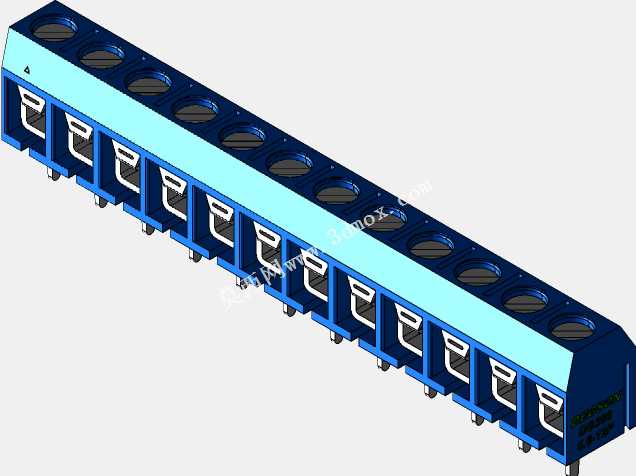

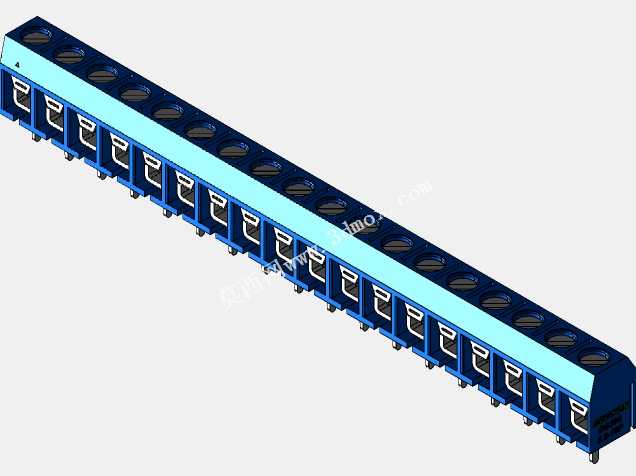

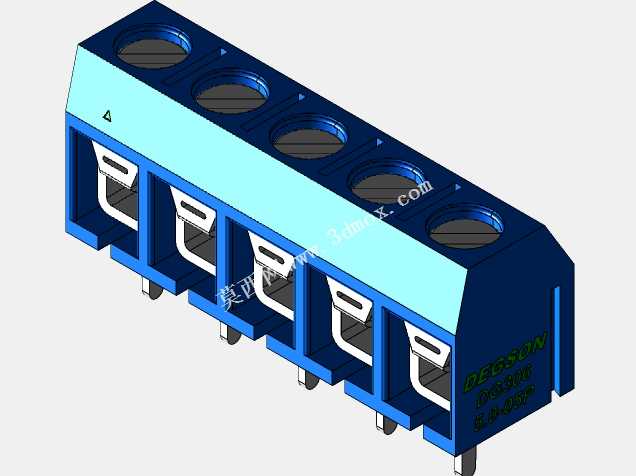

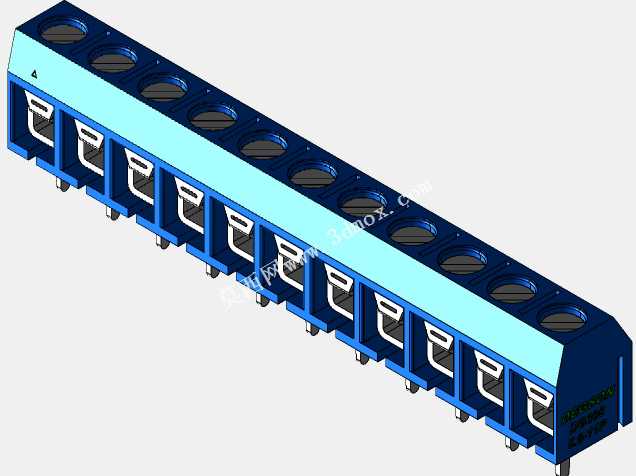

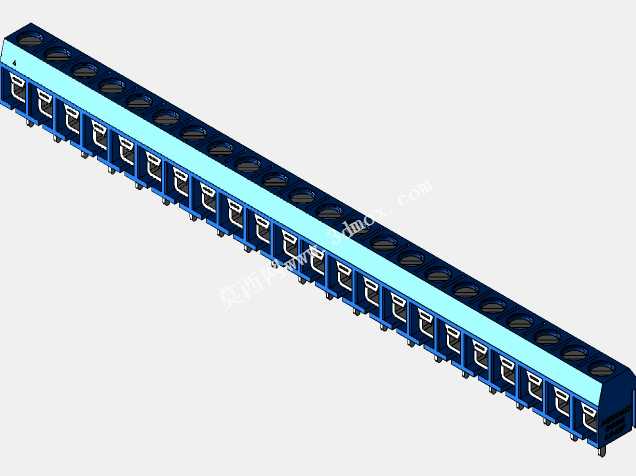

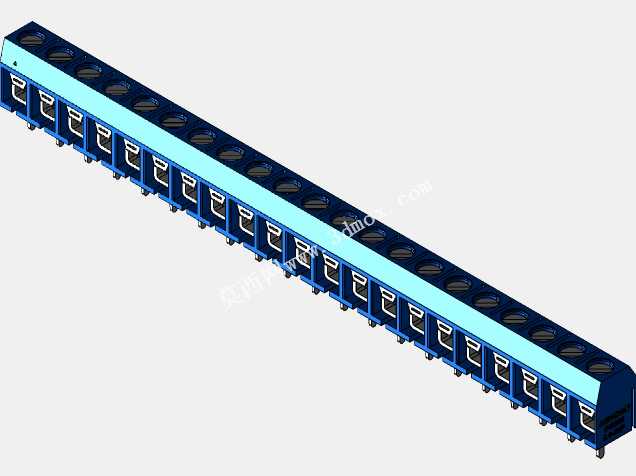

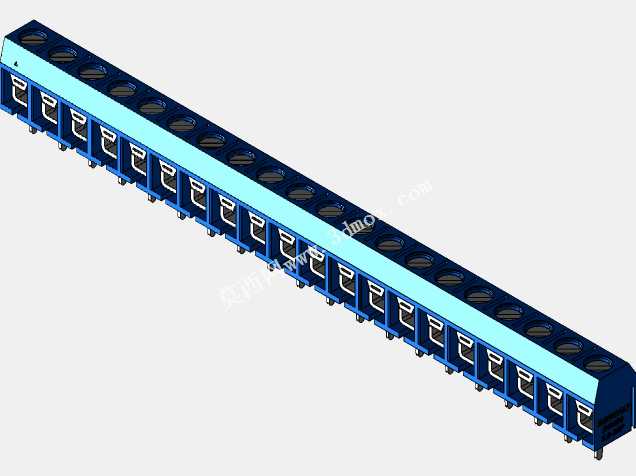

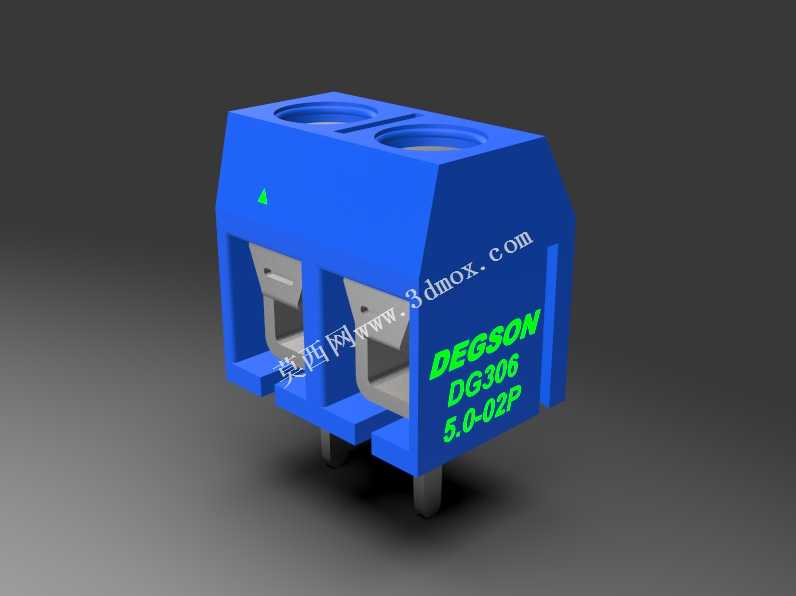

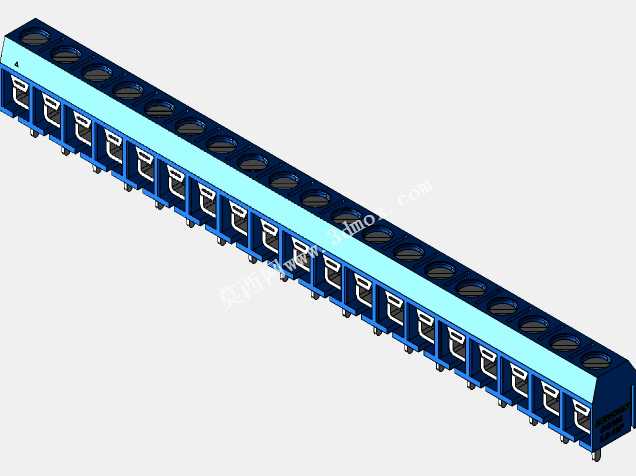

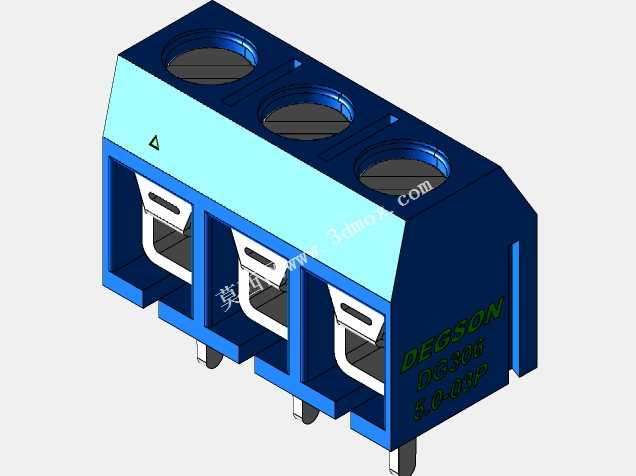

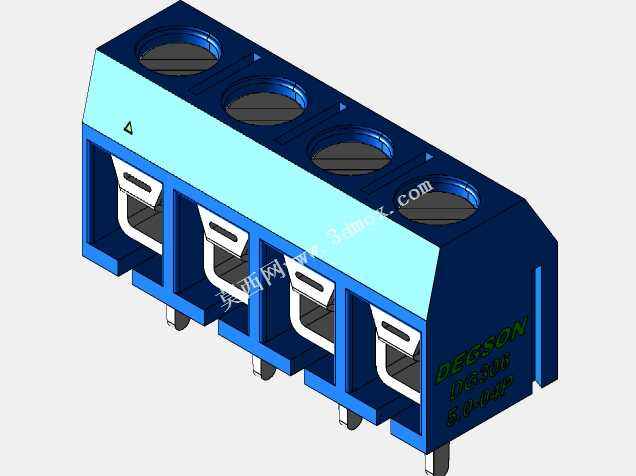

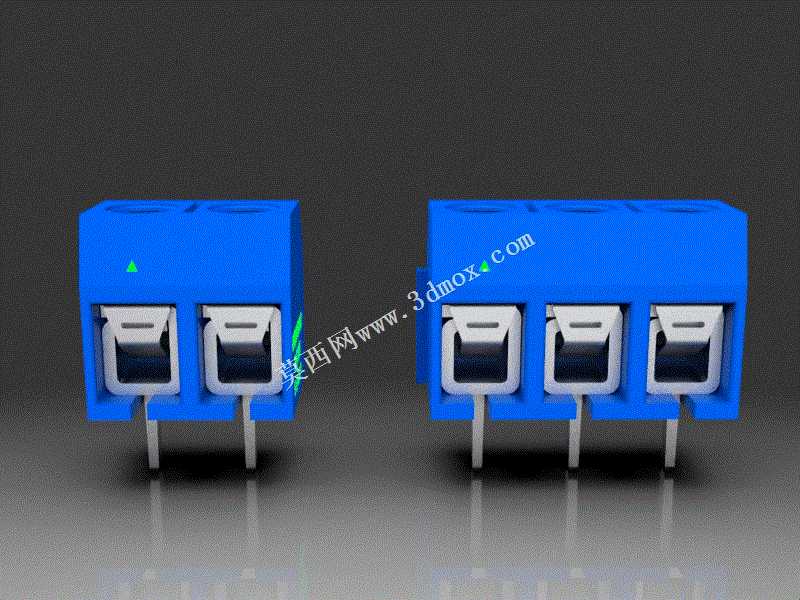

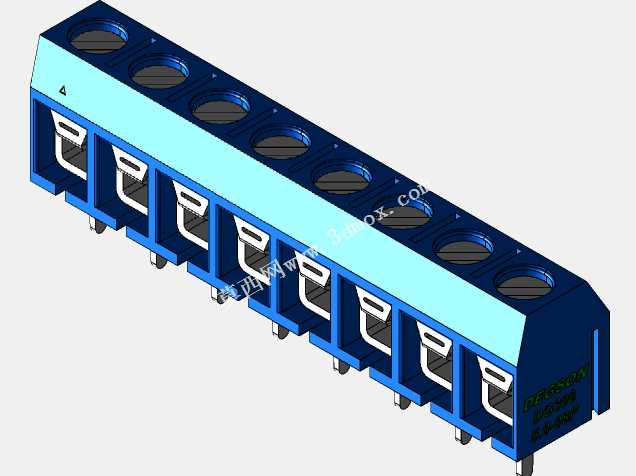

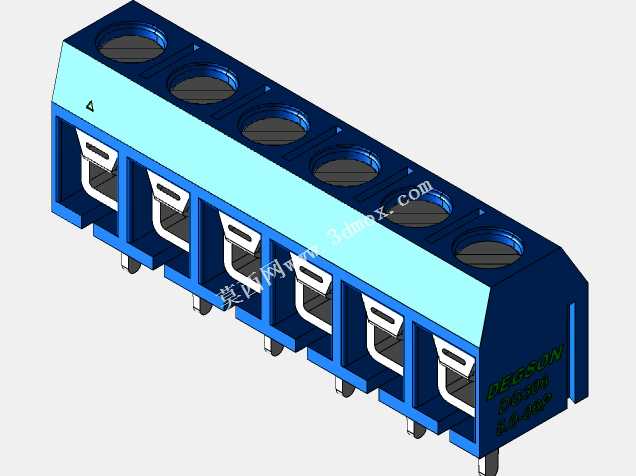

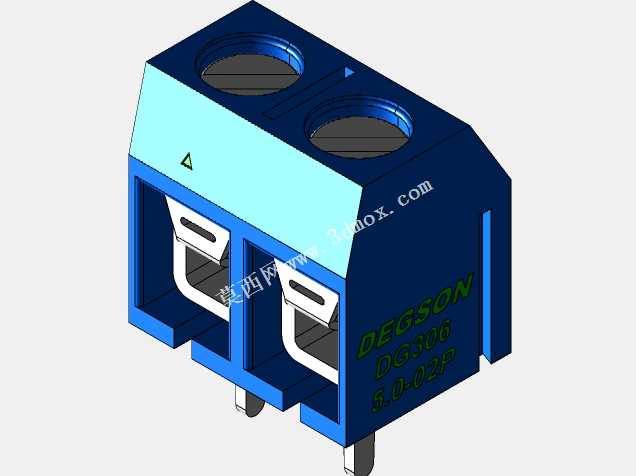

在低压电气控制、工业配电、小型电子设备集成的线路布设场景中，接线端子是实现导线快速可靠接续、避免导线铰接松脱、提升布线规整度的核心基础连接件，这款5.0mm间距的螺钉式接线端子，正是面向小电流控制回路、信号传输回路的常用连接部件。它的核心用途是实现不同线径导线与PCB板、电气元件引脚之间的稳固电气连接，替代传统的导线焊接、铰接工艺，大幅提升现场布线、后期运维的接线效率，同时降低虚接、断线带来的电路故障风险。从功能特性来看，这款端子采用螺钉压接的锁紧结构，依靠金属压片的挤压力固定剥除绝缘层的导线线芯，压接后接触电阻低、抗拉力强，能够适配22-14AWG线径范围的导线，覆盖绝大多数低压控制回路的导线规格；额定载流能力可达10A，额定耐压300V，可在-30℃到120℃的环境温度区间内稳定工作，能够适配工业现场多数非极端高温、低温的柜内安装场景。在设计思路上，这款端子采用模块化的单元结构，单极引脚间距严格控制为5.0mm，既保证了相邻极之间的电气爬电距离满足安规要求，避免极间打火、击穿风险，又尽可能压缩了端子的整体占用空间，适配PCB板上高密度布线的空间需求；绝缘基座采用蓝色工程塑料材质，具备优异的阻燃性、绝缘性与结构强度，长期使用不易出现脆裂、碳化问题；顶部的锁紧螺钉采用标准槽型设计，适配常规螺丝刀操作，接线时无需专用工具即可完成导线的锁紧与拆卸，同时金属导电部件采用镀锡处理，抗氧化能力强，长期使用也不会出现接触电阻升高的问题。从外形尺寸与安装边界来看，这款端子为直插式PCB安装结构，底部引脚为直插焊针，可直接插入PCB板对应的安装孔后完成波峰焊或手工焊接，单极宽度与5.0mm的间距匹配，2位、3位的不同极数款式可适配不同回路数量的接线需求，安装时仅需在PCB上预留对应间距的焊盘孔位，端子本体高度较低，不会占用过多柜内垂直空间，侧面带有防呆定位标识，可避免安装时出现极性接反的问题，同时基座边缘的卡位结构可在多端子并排安装时实现拼接固定，保证整排端子的安装整齐度，不会出现偏移、歪斜的情况。在实际应用中，这类端子广泛用于小型PLC扩展模块、开关电源、工控板卡、小型配电模块的导线连接场景，相比焊接式接线，它的后期维护性更强，当需要更换导线、调整线路时，仅需松开螺钉即可完成操作，不会对PCB焊盘造成损伤，同时标准化的尺寸设计也让它具备极强的通用性，可直接替换同规格的其他品牌接线端子，无需重新调整PCB设计。
