双输出端凸轮式往复驱动操纵机构

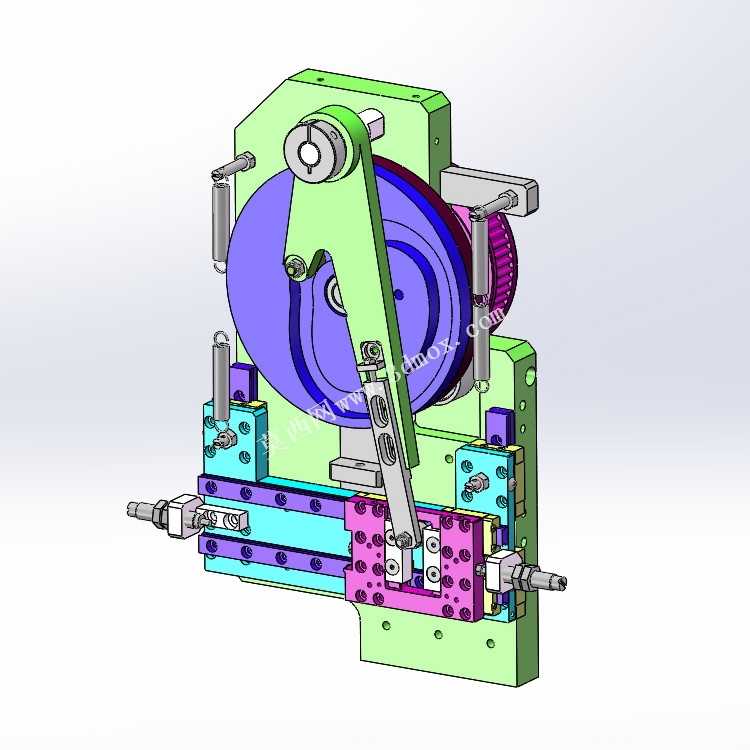

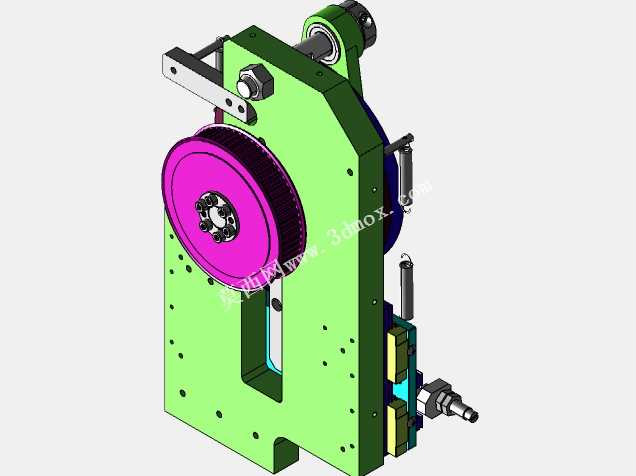

这款凸轮式操纵机构是面向自动化产线工位切换、小型专用设备动作执行场景开发的机械式驱动部件，核心作用是将连续的旋转输入转化为两组平行输出端的同步往复直线动作，可直接替代多组气缸配合的驱动方案，无需复杂气路排布与电控点位调试，在纯机械传动的半自动工装、小型包装设备进给工位、检测设备工件移位机构中有着广泛的适配空间。整套机构采用立式安装的板式支撑结构，主体安装基面为带多组定位销孔的绿色安装立板，所有传动组件均集成在立板正面，整体外轮廓紧凑，安装时仅需通过立板上的预留孔位完成与设备机架的锁固，无需额外搭建支撑托架，安装边界清晰，可直接嵌入设备的安装腔体内，不会占用过多设备内部空间。设计过程中优先考虑了传动的平稳性与动作的精准度，核心传动件为大直径盘形凸轮，凸轮轮廓曲线经过反复优化，可保证输出端在往复行程内的速度变化平缓，无刚性冲击，凸轮上方配套摆臂式随动组件，随动端采用耐磨轴承与凸轮轮廓贴合，长期运行磨损量极小，可长时间维持动作精度。摆臂的动力通过两组对称布置的连杆传递到下方的双输出滑台，滑台采用交叉滚柱导向结构，横向与纵向的窜动量控制在极小范围内，两端输出轴可直接连接执行夹具、推块等作业部件，实现双侧同步的往复推送、移位动作。机构两侧配套设置了阻尼复位气弹簧，可在摆臂回程过程中提供稳定的辅助复位力，避免随动件与凸轮轮廓脱离导致的动作失准，同时抵消部分传动惯性，降低运行过程中的振动与噪音。滑台部分采用模块化拼接设计，不同功能的滑台板块通过定位销与紧固螺栓组合，可根据实际行程需求调整垫块厚度，适配不同的输出行程要求，无需重新加工核心传动件，大幅降低了衍生适配的成本。整套机构所有传动配合面均预留了润滑注油点位，日常维护仅需定期加注润滑脂即可，无需复杂拆解保养，适合在长期连续运行的工业场景下使用，其纯机械传动的特性也让它在防爆、强电磁干扰等不适合布置气动、电控驱动元件的特殊工况下，依然可以稳定完成预设的驱动动作。
