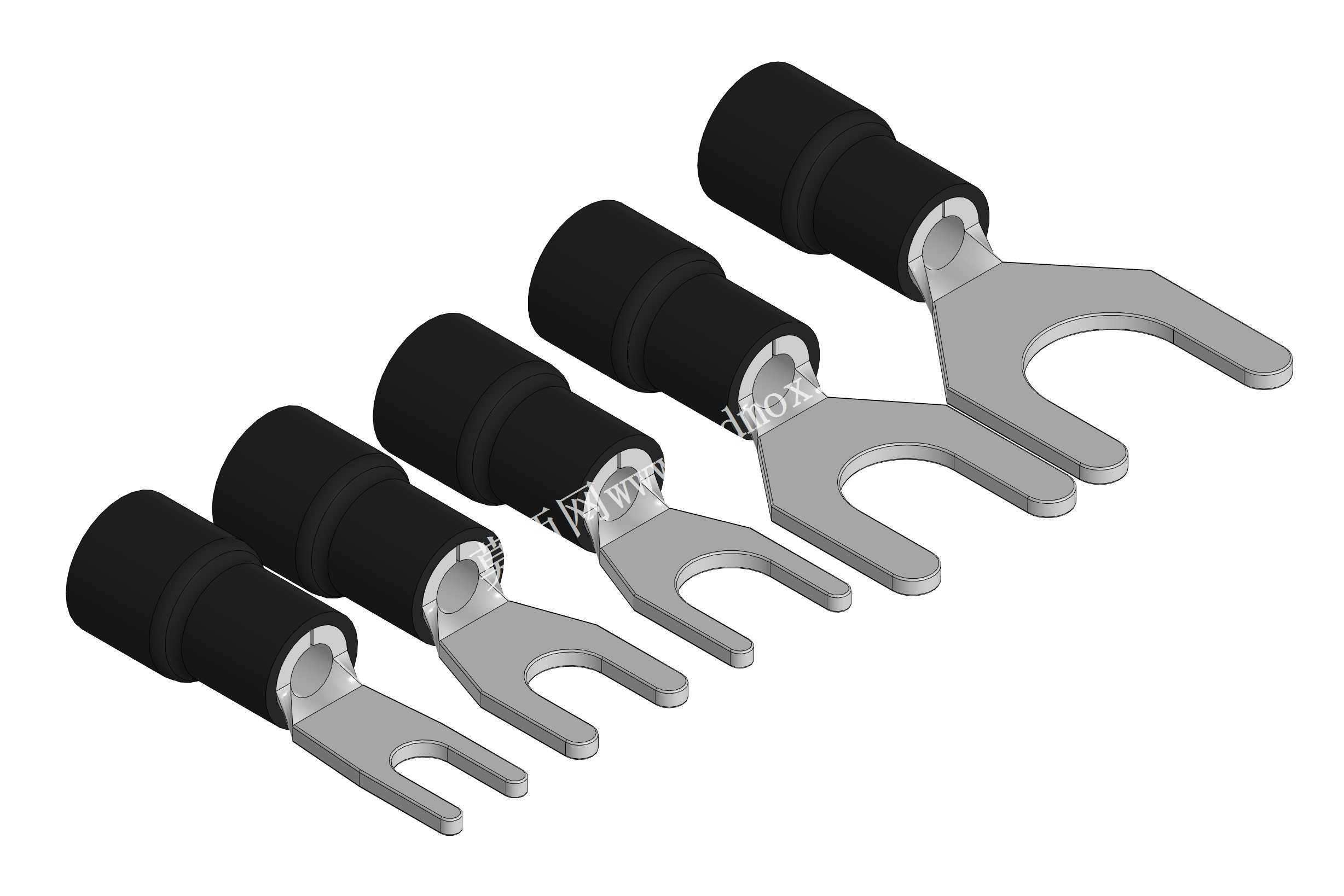

黑色绝缘叉形冷压接线端子结构设计

在低压电气布线、成套配电柜装配、工业设备电控回路搭建、家电内部接线等场景中，导线与接线桩的连接可靠性直接决定整套电路的运行稳定性，绝缘铲形端子正是为解决导线散股、接触不良、接线处裸露漏电等问题设计的压接连接件，适配2.5平方毫米截面积导线，对应美标线规AWG14-12的接线需求，可匹配3.5、4、5、6、8多种规格的螺栓接线桩，覆盖绝大多数常规低压电气节点的连接需求。这类端子的金属导电部分采用黄铜基材，表面做镀锡处理，既保证了优良的导电性能，又能提升抗氧化、抗腐蚀能力，降低长期使用后的接触电阻增量，避免接头发热引发的电路故障；外部的黑色绝缘护套采用阻燃绝缘材质注塑成型，紧密包裹金属筒体的压接段，既可以防止压接后导线铜丝外露引发的短路、触电风险，又能在多组端子密集排布时起到绝缘隔离作用，同时护套的防滑结构也能方便施工时的对位操作。设计过程中，金属叉形的开口尺寸经过精准校核，既保证能顺利卡入对应规格的螺栓杆部，又能在螺栓拧紧后与接线垫片形成足够的接触面积，避免压接后出现接触虚位；压接筒体的内径与适配导线的线径精准匹配，压接后能形成足够的抱紧力，承受规定范围内的拉拔力不脱落，同时压接段的壁厚经过力学计算，保证冷压过程中不会出现筒体开裂、压接变形过度的问题。安装时只需将剥去合适长度绝缘层的导线插入金属筒体内部，使用对应规格的冷压钳完成压接，即可将端子牢固固定在导线端部，后续接线时无需弯折导线做圈，直接将叉形开口卡入松开的螺栓下方，拧紧螺栓即可完成接线，相比环形端子无需完全拧下螺栓，在狭小布线空间内的施工效率提升明显，同时叉形结构的接触面积充足，能满足对应线径的载流要求，广泛适用于控制柜内二次回路接线、机电设备内部电源线连接、充电桩内部布线、光伏组件接线等多种场景，不同尺寸的叉头可以适配不同规格的接线桩，无需额外加工即可完成标准化接线作业，有效降低现场施工的工艺难度，保证不同施工人员操作下的接线质量一致性，减少因接线工艺不规范带来的后期运维隐患。
