山地车可调式链条导稳张紧装置

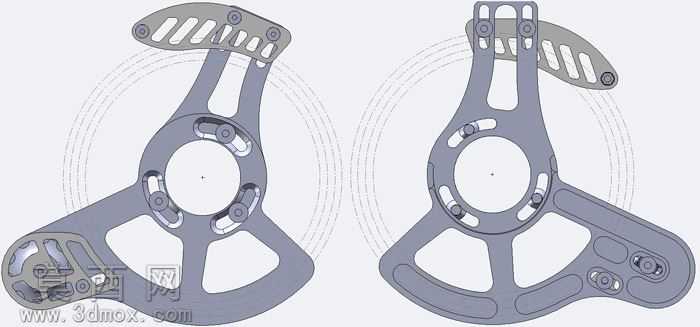

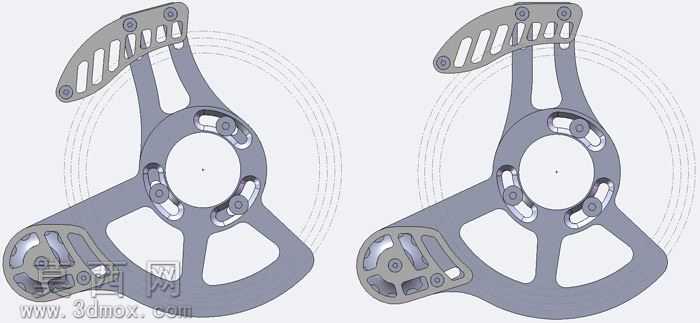

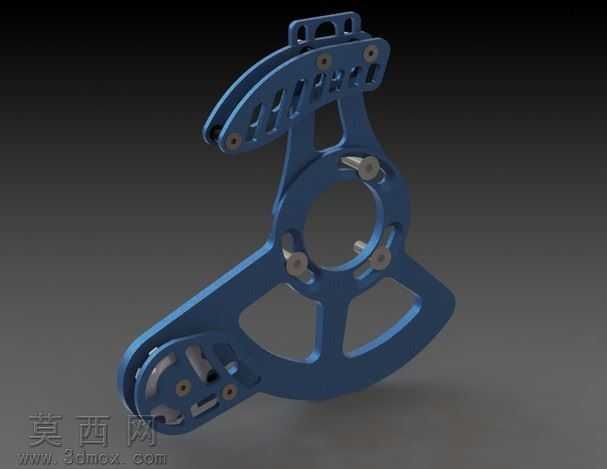

本作品为适配山地自行车极端骑行场景设计的可调式链条导稳装置，采用SolidWorks完成全参数化三维建模，建模过程中对每一处安装孔位、铰接转轴、调节滑槽的尺寸都做了精准的参数约束，确保各部件之间的装配公差控制在合理范围内，可直接对接后续的工程图导出与加工生产环节。模型完成装配后通过软件内置的渲染模块完成效果呈现，主体结构件赋予哑光蓝色金属烤漆材质，还原铝合金硬质阳极氧化的表面质感，铰接转轴、锁紧螺丝等紧固件赋予亮面金属材质，模拟不锈钢紧固件的光泽表现，背景采用渐变深灰影棚环境，搭配柔和的侧方主光源与底部补光，清晰呈现部件的镂空减重结构、曲面过渡细节与装配层次，让整体视觉效果贴近实物打样后的真实状态。结构设计上，装置采用中心环抱式安装基座，基座设置多组锁紧定位孔，可适配34T到40T不同规格的山地车牙盘，满足不同齿比配置的改装需求；上方设置带镂空减重槽的摇臂结构，摇臂通过铰接轴与基座连接，可沿转轴实现一定角度的摆动，配合内置的弹性限位结构，能够在骑行过程中持续张紧链条，抵消颠簸路面、大力踩踏时链条产生的跳动与松弛，避免掉链、卡链的故障发生；下方设置带导轮的限位结构，导轮通过耐磨衬套与支架连接，可顺畅转动引导链条运行轨迹，导轮支架同样设置长条形调节滑槽，可根据牙盘尺寸、链条长度调整导轮的前后位置，适配不同的安装需求。设计思路围绕山地越野骑行的复杂工况展开，所有受力部位都做了加厚处理与圆角过渡，避免应力集中导致的部件断裂，非受力区域则做了大面积的镂空开槽设计，在保证结构强度的前提下尽可能降低部件自重，减少骑行过程中的额外负载；所有铰接位置都预留了标准轴承与衬套的安装位，可降低转动摩擦阻力，提升部件的使用寿命与运行顺畅度；整体安装逻辑兼容市面上主流的山地车五通安装规格，无需对车架做额外改装即可完成安装，兼顾了实用性与改装适配性，能够为重度越野骑行的用户提供可靠的链条稳定性保障。
