雪佛兰汽车短行程换挡连杆改装件

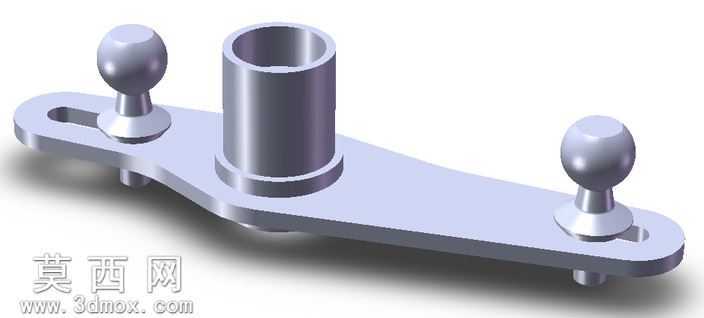

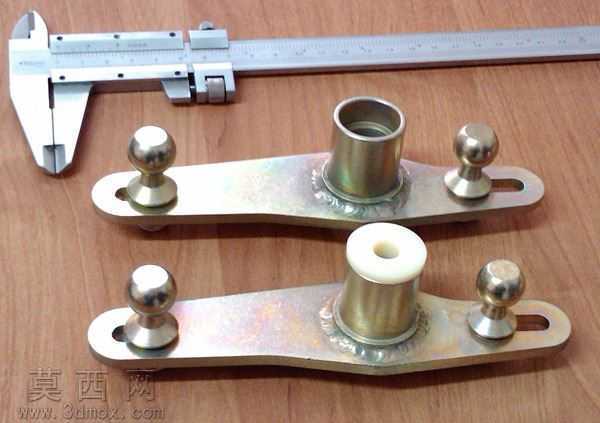

本模型为雪佛兰车型适配的短行程换挡连杆改装构件，建模阶段以实装改装件的逆向测绘数据为基础，依托卡尺完成各部位尺寸的精准校核，还原构件的真实装配比例。建模过程中首先完成主体金属基板的轮廓绘制，对基板两端的球头安装位、中部衬套基座的定位尺寸做参数化约束，保证球头销轴与基座的同轴度公差控制在合理装配范围内，同时对基板边缘的安装长槽做圆角过渡处理，还原实物的冲压加工特征。中部衬套结构单独建模，区分金属基座与内嵌耐磨衬套的不同结构特征，对衬套的内孔光洁度、基座与基板的焊接焊缝做细节刻画，还原焊接部位的不规则堆焊纹理，提升模型的真实感。两端的换挡球头采用回转体建模方式，对球头表面的抛光质感、底部安装轴的台阶结构做精准还原，匹配实装时的换挡拉索连接需求。材质设置上，主体金属基板赋予镀锌钢板材质，调整金属粗糙度参数还原实物表面的轻微使用痕迹与金属漫反射效果，中部金属基座采用黄铜质感材质，凸显机加工后的金属光泽，内嵌衬套赋予乳白色耐磨尼龙材质，调整材质的半哑光属性区分于金属构件，焊接部位单独赋予焊锡材质，还原焊缝的粗糙金属质感。渲染阶段采用木质工作台作为展示背景，搭配卡尺作为尺寸参照，采用柔和的侧方打光凸显金属构件的轮廓层次，避免金属表面出现过曝反光。设计思路围绕缩短换挡行程的改装需求展开，将原有换挡连杆的摆动行程缩短25%-30%，通过调整球头的相对位置缩小换挡时的摆动幅度，同时保留原有的安装定位尺寸，可直接替换原厂构件实现无损安装，中部的耐磨衬套设计可降低换挡过程中的摩擦损耗，提升换挡操作的吸入感与紧凑感，建模过程中预留了行程调整的参数化接口，可根据不同车型的换挡需求微调球头位置，适配更多雪佛兰车型的改装需求。
