金属板制电子元器件防护外壳框体

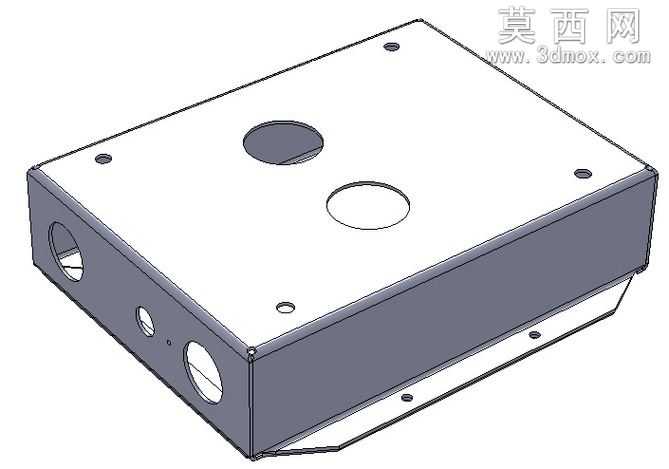

本作品为采用三维建模软件完成的金属板制电子元器件防护框体设计，建模过程严格遵循钣金加工工艺逻辑，以等壁厚金属板材的弯折、拼接成型为核心结构基础，完整还原了实体金属外壳的加工成型特征。建模阶段首先完成框体主体的基准面搭建，通过草图绘制精准定位框体的长宽高外形尺寸，采用薄壁拉伸特征生成框体的基础围合结构，同步对板材弯折处做符合钣金工艺的圆角过渡处理，避免应力集中问题，还原真实金属板材弯折的工艺特征。在开孔结构设计上，建模者根据内部电子组件的装配、外接接口、操作部件的布局需求，在框体顶面与侧面分别绘制不同直径的圆形开孔草图，通过切除拉伸特征生成对应安装孔位，其中顶面设置大小不一的两个主安装孔与四个边角固定小孔，侧面依次排布不同口径的外接接口开孔，所有开孔边缘均做微小倒角处理，既符合金属件加工的去毛刺工艺要求，也避免开孔锐边划伤内部线材与操作人员。材质与渲染阶段，为还原金属板材的真实质感，模型赋予哑光冷轧钢板材质，调整材质的金属度、粗糙度参数模拟金属板表面经喷涂处理后的细腻哑光质感，同时通过边线高亮处理勾勒框体的轮廓线条，清晰展示各面的拼接关系与开孔位置，渲染视角采用斜向等轴测视角，可同时观察框体的顶面、正面与侧面结构，完整呈现所有开孔布局与整体外形特征。结构设计上，该框体采用围合式盒体结构，底部预留安装固定点位，可通过螺丝完成框体与安装基座的固定连接，整体结构简洁规整，无多余冗余结构，既能够为内部电子组件提供物理防护，避免外力磕碰损坏内部元器件，也可通过金属板材的屏蔽特性降低外界电磁信号对内部电路的干扰，同时规整的开孔布局可满足内部组件的操作、外接接线、指示灯透出等实际使用需求，整体设计兼顾加工可行性与实用功能性，可直接用于钣金加工生产或电子设备的结构设计参考。
