迷你越野车11齿法兰式链轮结构设计

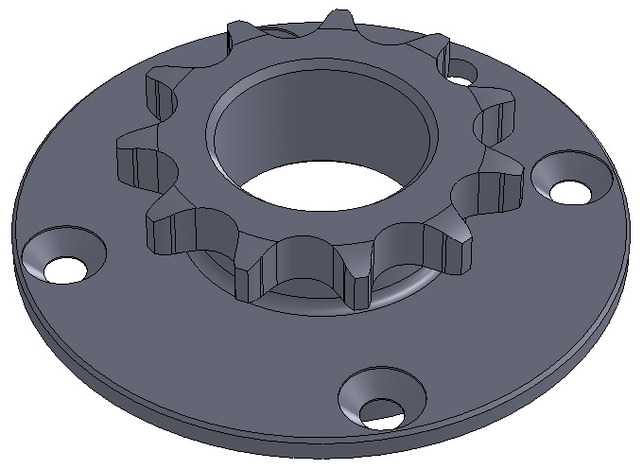

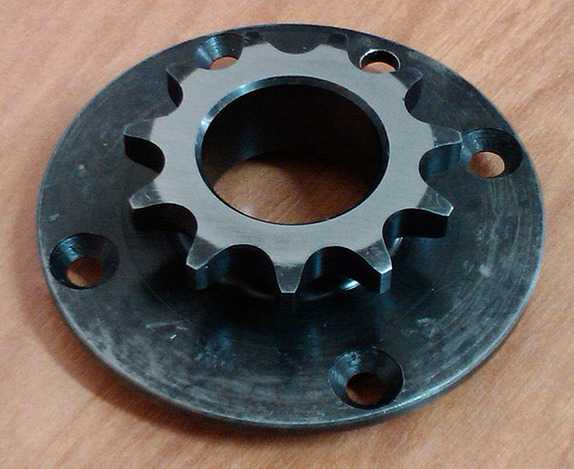

本作品为适配迷你越野车型的11齿法兰式链轮三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械传动零件的设计规范与实际使用场景需求。建模初期先梳理链轮的核心功能逻辑：作为链条传动系统的核心从动/主动零件，需要同时满足与传动轴的同轴定位、与传动链条的精准啮合、与车体安装位的可靠固定三大核心需求，因此整体采用轮齿与安装法兰一体化的结构设计，避免分体装配带来的同轴度误差与连接松动风险。建模时首先以中心轴孔为基准建立全局坐标系，依据11齿链轮的齿形设计标准，先绘制单个轮齿的齿廓曲线，保证齿面弧度、齿顶间隙、齿根过渡圆角完全匹配对应规格链条的啮合尺寸，避免传动过程中出现卡链、跳齿、异常磨损的问题；完成单个齿形绘制后通过环形阵列生成全部11个轮齿，对齿根位置做圆角过渡处理，优化应力分布，降低传动过程中齿根位置的应力集中系数，提升零件的抗冲击疲劳性能。法兰安装部分与轮齿基体做一体化拉伸成型，法兰盘上均匀分布6个圆形安装通孔，孔位尺寸与孔间距严格匹配迷你越野车对应安装位的螺栓规格，保证安装时的位置度公差，法兰盘面与轮齿端面的垂直度、中心轴孔与轮齿分度圆的同轴度均按照机械加工的公差等级做参数化约束，确保后续生成工程图可直接用于生产加工。材质与渲染环节，针对该零件实际采用的高强度合金钢材质做参数调整，还原金属表面经过发黑处理后的哑光深灰质感，对轮齿啮合面做轻微的高光处理，模拟实际使用中齿面经过磨合后的金属光泽，法兰盘面上保留轻微的加工纹理细节，还原真实机加工零件的表面质感，整体渲染效果贴近实物的视觉表现。结构设计上充分考虑迷你越野车的使用场景，轮齿部分做了加厚处理，法兰盘与轮齿的连接位置做了斜面过渡，既减轻零件整体重量，又保证连接位置的结构强度，能够承受越野场景下的瞬时冲击载荷，中心轴孔的尺寸设计兼顾了与传动轴的过盈配合要求，保证动力传递过程中不会出现相对滑动。整个建模过程全参数化可编辑，后续如果需要调整齿数、法兰尺寸、安装孔位等参数，仅需修改对应参数即可快速生成衍生型号，能够大幅缩短同系列链轮的设计迭代周期。
