山地车38T齿盘链指南结构设计

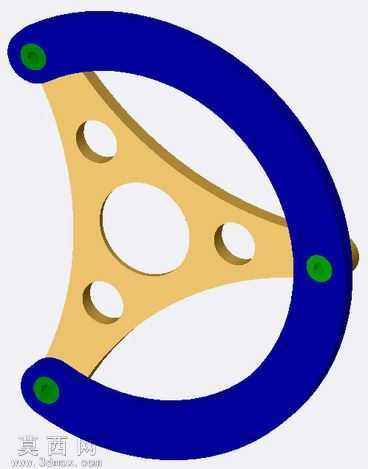

本作品为山地车38T齿盘链指南的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用对称式三辐支撑搭配外侧环形导链结构的布局，建模阶段先通过草图绘制确定齿盘的节圆直径、辐条分布角度以及外侧导链环的曲率参数，确保38T齿盘的链齿间距符合山地车链条的啮合标准，避免传动过程中出现跳齿、掉链的问题。材质渲染方面，三辐支撑主体采用暖金色金属材质，模拟铝合金阳极氧化后的细腻金属质感，表面添加轻微的磨砂纹理还原真实加工后的触感，外侧环形导链部分采用深蓝色高强度工程塑料材质，通过调整材质的粗糙度与反光度，区分金属与非金属部件的视觉差异，三个端部的固定孔位采用绿色耐磨衬套材质，突出衬套的耐磨属性与安装定位功能。结构设计上，三辐支撑采用大尺寸中心镂空搭配三个对称分布的减重孔设计，在保证整体结构刚性的前提下最大限度降低部件自重，契合山地车轻量化的设计需求，外侧导链环与三辐支撑采用一体化衔接设计，三个固定端部分别设置同轴安装孔，用于将链指南精准固定在齿盘对应位置，导链环的内圈弧度与齿盘外缘的链齿轮廓保持适配间距，既能够对链条运行轨迹进行约束引导，又不会与运动中的链条、齿盘产生干涉。设计思路围绕山地车户外骑行的复杂工况展开，针对颠簸路面骑行时链条容易从齿盘脱落的痛点，通过环形导链结构实现链条全行程的轨迹约束，三辐结构的受力分布经过反复校核，确保踩踏发力时支撑结构的应力均匀分散，不会出现局部应力集中导致的结构变形，固定孔位的衬套设计能够减少安装螺栓与主体结构之间的磨损，延长部件的使用寿命。建模过程中对所有装配间隙进行了参数化校验，确保链指南安装后与齿盘、链条的配合精度符合传动系统的装配要求，渲染阶段通过调整光照角度与环境反射效果，清晰呈现出不同材质部件的质感差异与结构细节，直观展示该链指南的结构特点与功能优势。
