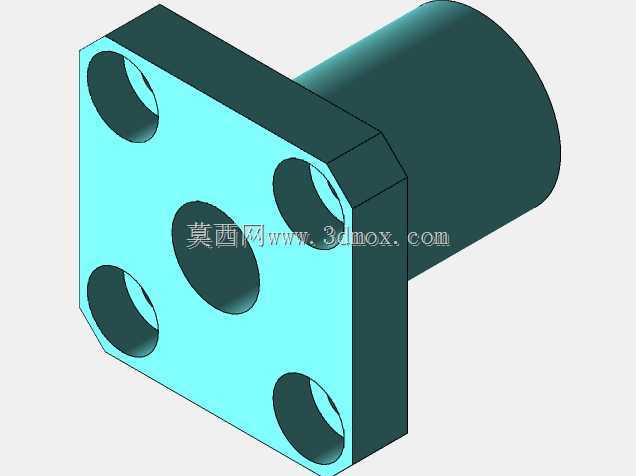

LMK8型方法兰直线轴承结构设计

这款LMK8型方法兰直线轴承，是线性传动系统中应用极为广泛的精密导向支撑部件，主要适配公称直径8mm的圆柱光轴使用，在各类需要实现低阻力直线往复运动的机械结构中承担核心导向与载荷承载作用。在实际工业场景中，这类轴承常被应用于自动化生产线的滑台导向、3D打印设备的运动轴支撑、小型包装机械的推料机构导向、检测设备的探针位移导向、电子设备的插拔机构滑动支撑等场景，能够在轻载、中低速的直线运动工况下，为运动部件提供稳定的径向支撑与精准的运动轨迹约束，避免运动过程中出现偏摆、卡滞等问题。从功能特性来看，该款轴承采用方法兰一体化结构设计，法兰端与轴承主体为刚性连接结构，法兰面上均匀分布四个安装通孔，可直接通过螺栓将轴承固定在设备安装立板或台面上，无需额外设计轴承座安装结构，能够大幅简化设备的装配流程，压缩整体结构的安装空间。轴承主体为圆筒状结构，内部预留有与光轴配合的滑动通道，内壁可根据使用需求加装钢球保持架或自润滑衬套，既可以实现低摩擦系数的滚动直线运动，也可适配无油润滑的自润滑滑动工况，能够适配不同洁净度、不同润滑条件的使用场景。在设计思路上，该结构优先考虑了安装便捷性与结构刚性的平衡：方形法兰相比圆形法兰，在相同安装孔位分布的情况下，与安装面的贴合面积更大，抗倾覆力矩能力更强，能够承受一定程度的偏载载荷；法兰与筒体衔接处做了加厚过渡处理，避免安装锁紧时应力集中导致的结构变形；四个安装孔采用对称分布设计，既保证了安装后的受力均匀性，也降低了安装时的对位难度。从安装边界来看，该轴承的方形法兰轮廓规整，安装时需要在安装面板上预留与筒体直径匹配的穿入孔，四个安装孔的中心距遵循标准直线轴承的安装尺寸规范，可直接与同规格的标准安装座、设备面板孔位兼容互换；筒体部分的长度经过优化设计，既保证了与光轴的有效配合长度，避免配合长度过短导致的运动晃动，也不会因为筒体过长造成结构冗余、增加不必要的安装空间占用。在实际使用中，该类轴承能够有效降低运动部件的摩擦阻力，提升直线运动的平稳性，同时方法兰的结构形式也让设备的后期维护更换更为便捷，无需拆解周边过多结构即可完成轴承的拆装替换，能够有效降低设备的维护成本与停机时长。
