SC8UU直线轴承箱式滑块结构设计

这款SC8UU箱式直线滑块是直线传动系统中应用极为广泛的基础支撑部件，主要适配直径8mm的光轴导轨使用，在各类需要实现精准直线往复运动的机械结构中承担滑动承载与运动导向的核心作用。从实际应用场景来看，这类滑块常见于小型自动化设备的送料机构、3D打印设备的运动轴系、桌面型数控雕刻机的进给单元、包装生产线的直线推料模组，以及各类检测设备的位移调节平台中，能够在轻载、高速往复运动的工况下保持稳定的运动精度，有效降低运动过程中的摩擦阻力，保障整套直线运动机构的运行平顺性。

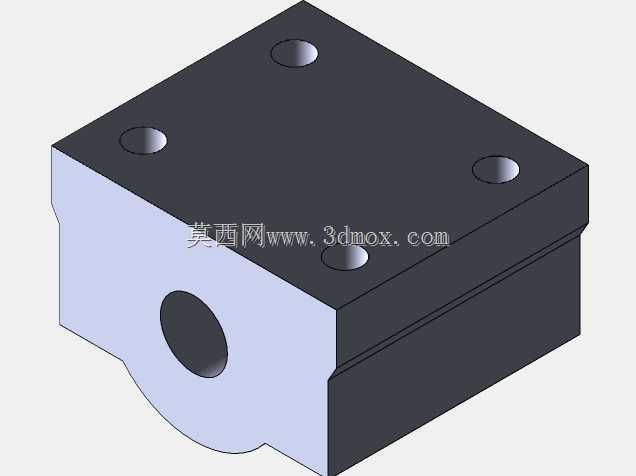

从产品功能特性来看，该滑块采用封闭式箱式主体结构，内部集成适配8mm光轴的直线轴承衬套，能够为穿过滑块中心孔的光轴提供全周向的滑动支撑，相比开口式滑块拥有更高的结构刚性，可承受一定大小的径向载荷与小幅偏载，运动过程中不易出现卡滞、晃动的问题。滑块主体采用分体式结构设计，上部为黑色的安装基座，设置有四个均匀分布的沉头安装孔，可通过螺栓直接将滑块固定在需要做直线运动的移动工作台上，安装孔的位置经过精准定位，能够保障安装后滑块中心孔与配套光轴的同轴度，避免因安装偏差导致的滑动阻力增大、轴承异常磨损问题；下部为浅色调的轴承承托结构，与上部基座紧密配合，将内部的直线轴承牢牢固定在腔体内部，防止轴承在往复运动过程中出现轴向窜动。

在设计思路上，这款滑块充分考虑了实际装配与使用的便利性，整体外形采用规整的方块式结构，外部轮廓无多余突出结构，能够在紧凑的安装空间内完成布置，四个安装沉孔的深度经过精确计算，既能够保证螺栓锁紧后头部完全沉入孔内不突出安装面，避免螺栓与周边运动部件发生干涉，又不会因孔深过大削弱基座的结构强度。滑块中心的通孔为光轴穿过的通道，孔位与内部轴承的配合公差经过合理设计，既能够保证轴承装配时的便利性，又能避免配合间隙过大导致的运动精度下降。滑块下部的承托结构两侧做了圆弧过渡处理，既能够减轻滑块整体的自重，降低运动过程中的惯性负载，又能避免尖锐棱角在装配调试过程中划伤操作人员，同时圆弧造型也能够提升整体结构的应力分布均匀性，避免长期受载后在边角位置出现应力开裂的问题。

从安装边界来看，这款滑块的整体外形尺寸适配小型直线模组的安装需求，四个安装孔的孔距符合行业通用的安装标准，能够直接替换同规格的同类滑块产品，无需对原有安装结构做额外修改；中心孔的高度经过匹配设计，安装后配套光轴的中心高度处于合理范围，能够与多数小型传动部件的安装高度适配，减少额外的垫高、调整工序。在实际使用过程中，这类滑块可根据工况需求在内部轴承位置添加润滑脂，进一步降低滑动摩擦系数，延长部件的使用寿命，同时封闭式的箱体结构也能够在一定程度上阻挡外界的粉尘、碎屑进入轴承内部，提升部件在多尘工况下的适应能力，减少日常维护的频次。
