SMT产线JUKI贴装头安装模块结构

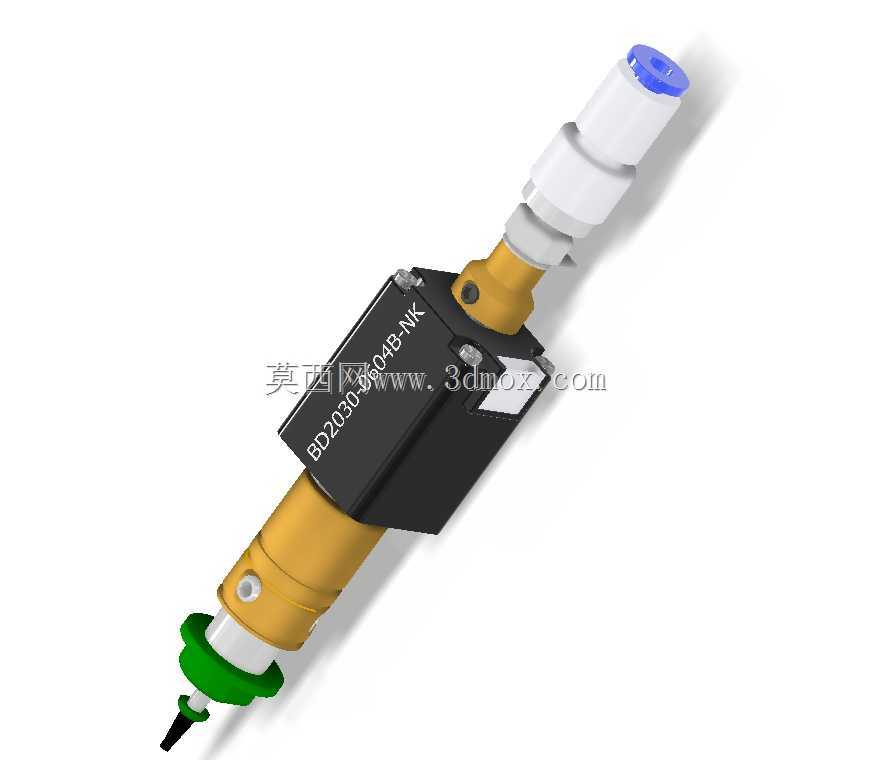

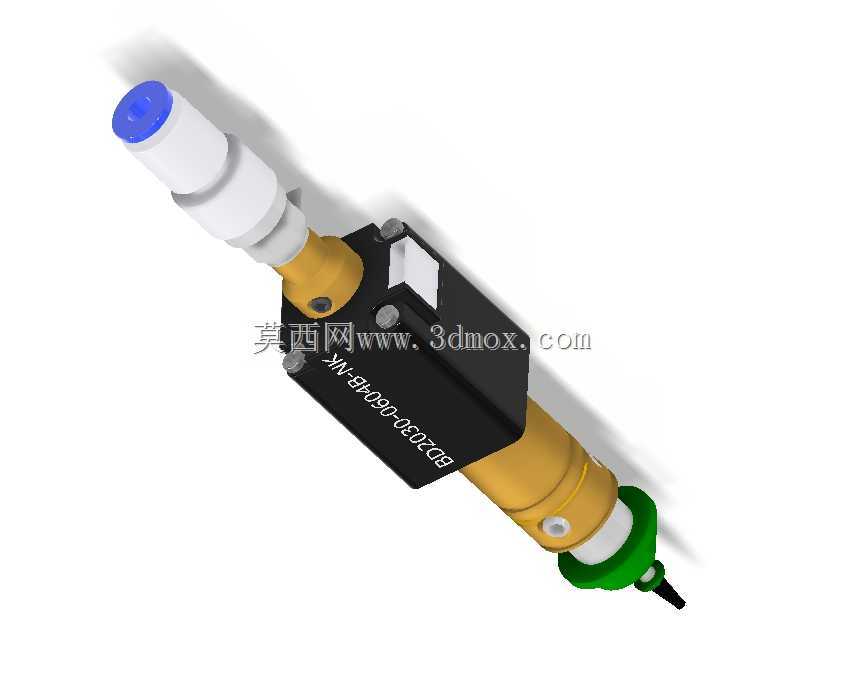

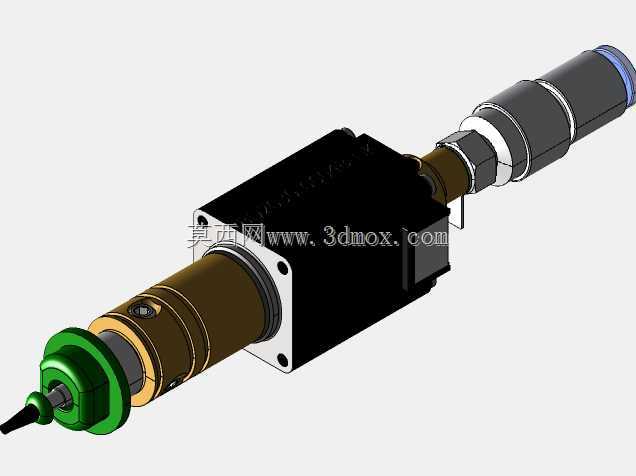

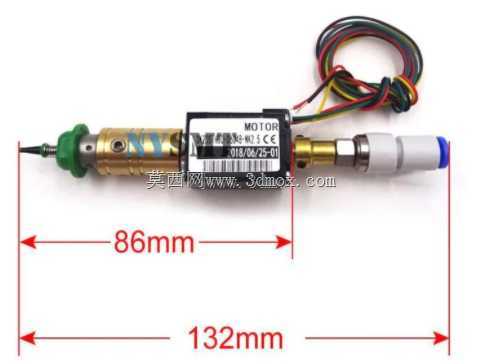

在表面贴装技术的生产场景中，这类安装模块是JUKI系列高速贴片机完成元器件精准拾取与贴装动作的核心执行部件，直接决定了整条SMT产线的贴装精度、运行节拍与小尺寸元器件的适配能力，广泛应用于消费电子板卡组装、汽车电子电路板生产、工控主板贴片加工等对贴装精度要求严苛的制造环节。该模块集成了真空吸附通路、Z向升降驱动衔接位、旋转对位结构与快插式气路接头，顶端的白色快插接头可直接对接设备内置的真空气路系统，无需额外转接即可实现稳定的负压供给，确保吸嘴在拾取0201、0402等微型片式元器件时不会出现掉件、偏吸的问题。模块中部的黑色主体集成了电气信号接插与安装定位基准面，两侧预留的固定螺孔可直接适配JUKI贴片机对应安装工位的定位孔位，安装时无需额外加工转接板，能够大幅缩短设备维护时的部件更换时长，降低产线停线等待的损耗。下部的金色衔接段内置了旋转传动结构，可配合设备的R轴驱动实现吸嘴的360度角度微调，在贴装引脚间距极小的QFP、QFN类集成电路时，能够自动修正元器件拾取时的角度偏差，确保引脚与焊盘精准对位。最下端的绿色缓冲结构可在贴装下压过程中提供柔性缓冲力，避免吸嘴硬接触PCB板面造成元器件碎裂、焊盘刮伤等不良问题，前端的黑色吸嘴接口采用通用快换设计，可根据待贴装元器件的尺寸快速更换对应规格的吸嘴，无需拆解整个模块即可完成适配调整。设计过程中严格遵循JUKI设备原厂的安装尺寸边界，整体轴向长度、各段直径、固定孔位间距均与原厂部件完全匹配，气路通径与负压损耗参数经过反复校核，确保替换后设备的贴装速度、拾取率与原厂部件保持一致，同时兼顾了部件的耐用性设计，主体结构采用耐磨材质处理，可承受长期高频次的升降、旋转动作损耗，减少日常生产中的部件更换频次。
