NEMA23规格步进电机L型安装固定支架

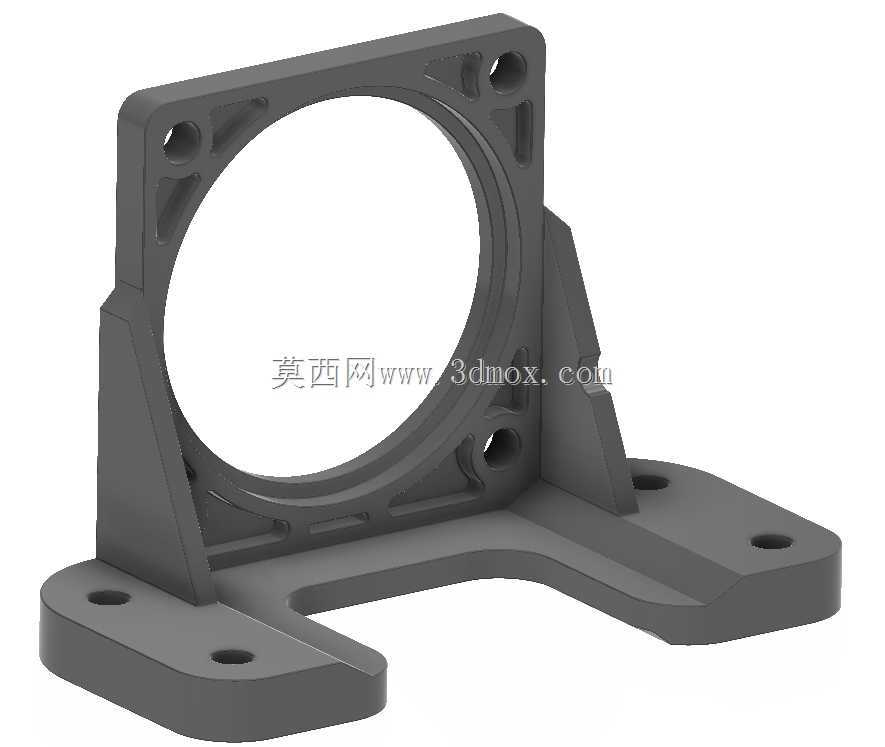

这款支架是专门适配NEMA23规格步进电机的安装固定构件，主要应用在各类自动化传动设备、小型数控加工装置、3D打印传动模组、物料输送分拣机构以及工业机械手的动力端安装场景中，作为电机与设备机架之间的连接承载部件，承担着固定电机位置、抵消电机运行振动、保证电机输出轴与传动组件同轴度的核心作用，避免电机运行过程中出现偏移、晃动，保障动力传输的稳定性。从功能特性来看，支架采用一体化弯折成型的L型结构设计，垂直立面设置有与NEMA23电机安装孔位完全匹配的四个定位通孔，中心预留大尺寸镂空区域，既可以为电机输出轴端的联轴器、同步轮等传动部件留出充足的装配空间，也能有效减轻支架自身重量，同时减少电机运行时的热量堆积，帮助电机端面实现辅助散热。水平安装底座设置有两个长圆形安装孔，可在装配时小幅调整安装位置，抵消机架加工的孔位误差，降低安装对位的难度，支架的转角位置设置有三角形加强筋结构，能够大幅提升支架的结构刚性，避免电机满负载运行时支架出现形变，保障长期使用的结构稳定性。在设计思路上，这款支架优先考虑了安装适配性与结构强度的平衡，整体采用等壁厚设计，既可以满足常规压铸、钣金折弯或者3D打印的加工工艺要求，也能在保证承载能力的前提下尽可能压缩整体占用空间，适配紧凑安装空间的设备设计需求。在安装边界方面，垂直立面的安装孔位严格遵循NEMA23电机的标准安装孔距，可直接适配市面上绝大多数同规格的步进电机、伺服电机，无需额外打孔改造；水平底座的安装面与垂直立面保持严格的90度垂直度公差，能够保证电机输出轴与安装基面的平行度，避免传动部件出现偏磨、异响等问题；支架的整体外轮廓尺寸经过优化，安装后不会与电机尾部的编码器、散热结构以及前端的传动组件产生干涉，同时预留了足够的接线空间，方便电机动力线与编码器线的排布固定，能够大幅降低现场装配的工作量，提升设备组装的效率。
