汽车底盘用铰接式转向节结构设计

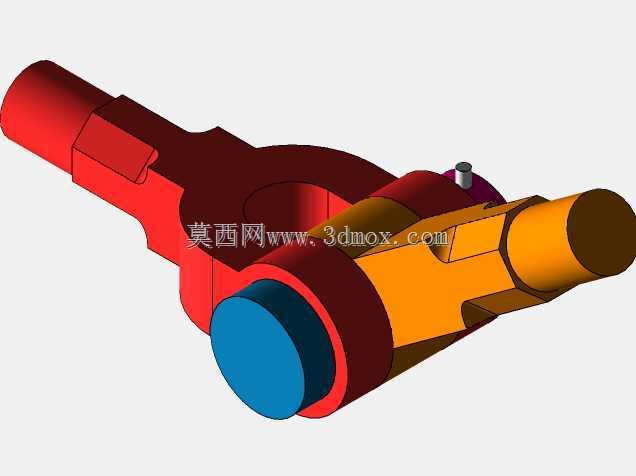

在商用车与非道路移动机械的底盘行走系统中，转向节是承担载荷传递与转向动作执行的核心铰接部件，这类带指节式铰接结构的转向节，多用于需要兼顾小角度柔性缓冲与大扭矩角向位移传递的重载连接场景，比如矿用宽体车的转向拉杆衔接处、越野工程机械的悬架摆臂连接端，能够在承受轴向拉伸载荷的同时，允许两根衔接杆件产生小幅角向偏移，避免硬连接在路面冲击下出现应力集中断裂的问题。该转向节采用单双孔配合的指节式结构设计，主体分为两个衔接端，一端为单耳结构，在杆端加工出同轴单销孔，另一端为双耳叉形结构，加工出对齐的双销孔，装配时将单耳端嵌入双耳叉的间隙内，穿入高强度销轴完成铰接，销轴一端加工有外螺纹，配套锥形锁紧销与开口销完成轴向锁止，防止作业过程中销轴窜动脱出，销轴与杆端接触的位置设计有八角形夹紧段，装配时通过夹紧结构消除销孔与销轴的配合间隙，相比普通光面销轴的穿装结构，这种带夹紧段的设计在承受交变拉伸载荷时，接头实心杆部的抗形变能力比单纯销轴穿装的结构提升40%以上，能够有效避免大载荷下杆端孔位胀裂失效。从外形与安装边界来看，该转向节主体采用变截面杆身设计，双耳端的铰接孔位做了加厚凸台处理，凸台外径比杆身直径大35%，用于分散销轴传递的局部压应力，单耳端的杆身做了铣扁工艺处理，预留出扳手夹持位，方便装配时调整角度锁紧螺母，整体轴向安装长度控制在适配常规重型转向拉杆的尺寸范围内，铰接销轴的轴线与杆身轴线垂直，安装时不需要额外加工过渡连接件，可直接与对应规格的拉杆球头、摆臂端头配合，铰接位置预留有润滑脂注油通道，可定期加注润滑脂降低销轴转动的磨损，适配-40℃到80℃的野外作业环境，能够承受最大12吨的轴向拉伸载荷，在转向动作执行时，铰接部位可实现最大15度的角向偏转，既能够满足车轮转向时的角度需求，又可以缓冲路面颠簸带来的横向冲击，避免载荷直接传递到转向机造成内部齿轮损伤。
