船舶传动轴系密封用填料函结构

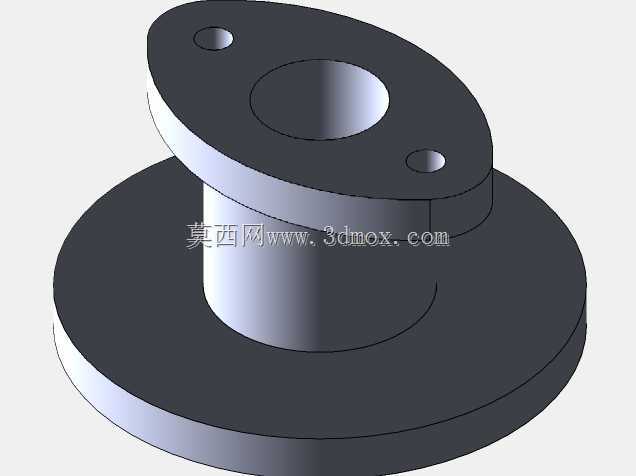

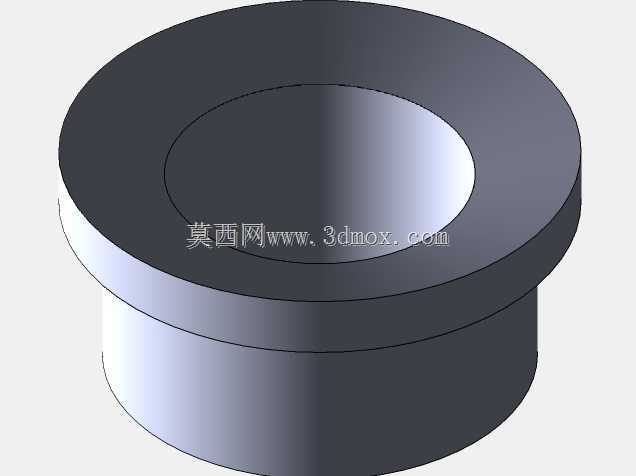

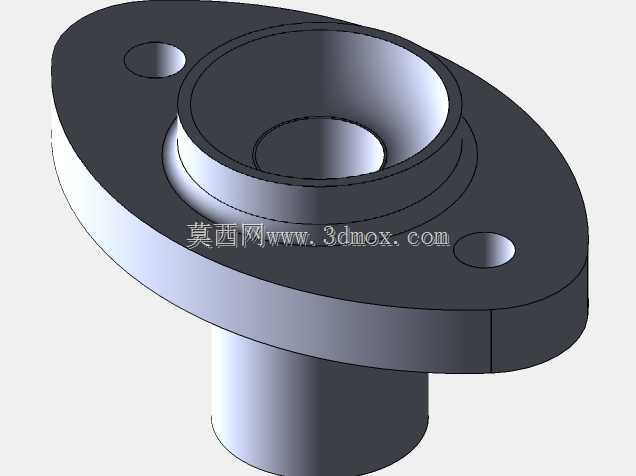

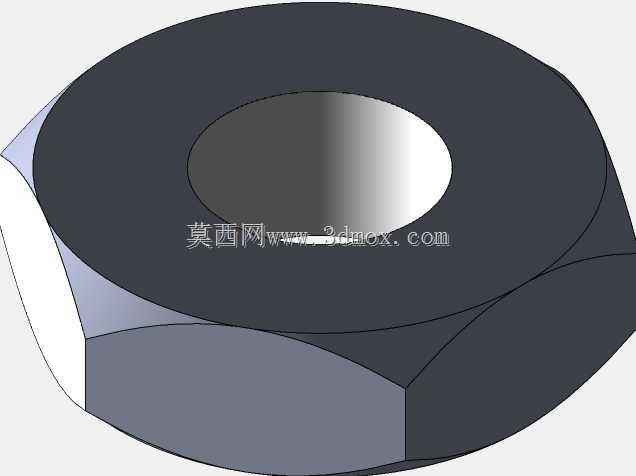

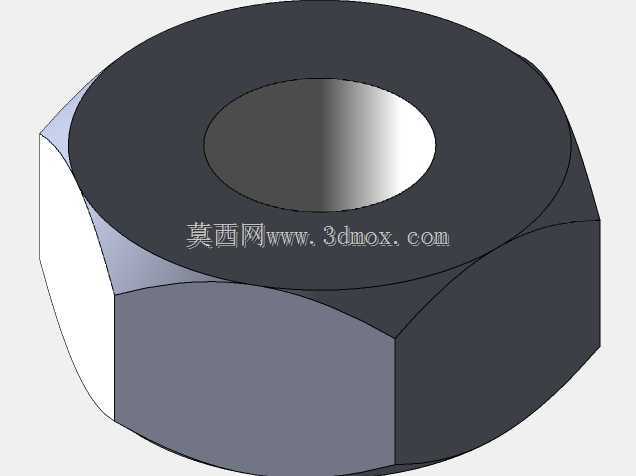

在船舶动力传动系统的轴系布设场景中，填料函是承担穿舱轴动密封功能的核心零部件，主要应用于传动轴穿出舱壁、阀件壳体的位置，解决轴件持续转动状态下的介质渗漏问题，避免舱内进水、管路介质外泄等故障，是船舶轴系、流体管路系统中不可或缺的密封功能件。该填料函整体采用同轴双层法兰式结构设计，下部为大直径圆形安装底盘，盘面平整无凸起结构，安装时可紧密贴合舱壁或设备壳体的安装基面，通过沿底盘周向布设的紧固件完成位置固定，大尺寸底盘能够有效分散压紧力，避免安装基面局部受压变形，同时增大密封接触面积，提升静态密封的可靠性。上部为腰型结构的压盖，压盖中心开设与传动轴直径匹配的通孔，两侧对称设置两个安装孔，用于穿装压紧螺栓，通过调整螺栓的锁紧力矩，可带动压盖沿轴向平稳下移，均匀挤压填充在函体内腔的密封填料，让填料产生径向形变紧密包裹住传动轴表面，在轴面与函体内壁之间形成连续的密封环带，既可以阻挡外部水体渗入舱室内部，也能防止管路内输送的流体介质沿轴间隙向外泄漏。设计过程中充分考虑了轴系运转的实际工况，压盖与下部函体的同轴度公差控制在较高精度范围内，避免压盖偏斜导致填料受力不均，出现局部过度磨损、密封失效的问题；压盖与轴件的配合间隙经过合理核算，既不会因间隙过大导致填料被挤出，也不会因间隙过小刮伤轴件表面。函体的中心通孔直径适配常规规格的船舶传动轴，下部底盘的外径尺寸满足常规舱壁安装的开孔边界要求，上部压盖的腰型轮廓尺寸适配狭小安装空间的操作需求，无需过大的操作余量即可完成螺栓锁紧作业。该类填料函可根据应用场景的介质特性选用不锈钢、黄铜等耐蚀材料加工，适配淡水、海水、油气等不同介质的输送管路与轴系穿舱场景，填料磨损后只需适当调紧压盖螺栓即可补偿密封压力，维护操作简便，能够在长期运转过程中保持稳定的密封性能，降低轴系运维的频次与成本，保障船舶动力系统、管路系统的长期可靠运行。
