叉架式万向连接传动构件

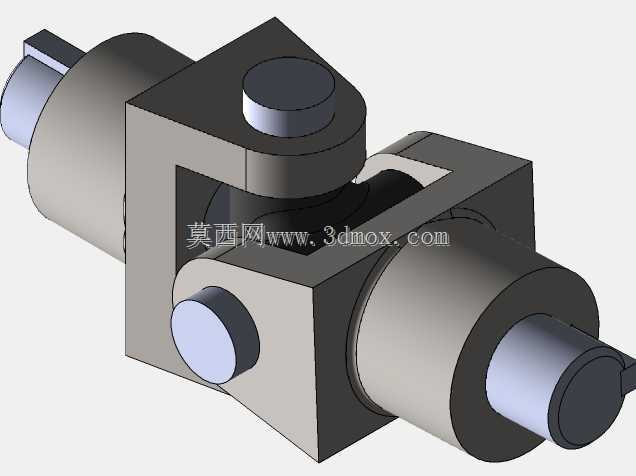

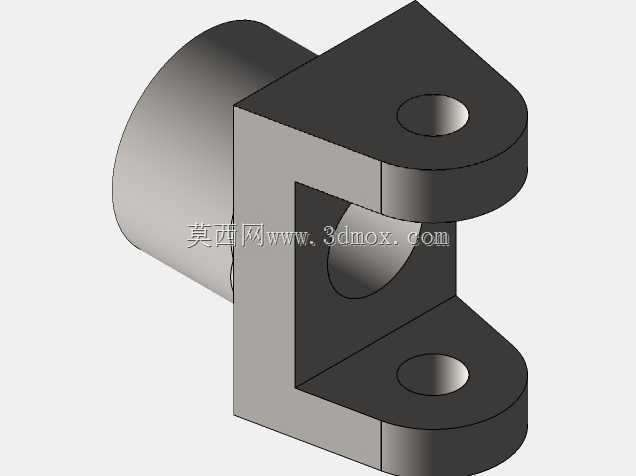

在各类需要调整传动轴线角度的机械系统中，这类叉架式万向连接构件是实现变角度扭矩传递的核心基础零件，广泛应用在工业传动流水线、农用作业机具、小型输送设备、改装车辆转向操纵机构、轻工机械的动力传输链路中，能够补偿两根连接轴之间因安装误差、机架形变、作业过程中相对位移产生的轴线偏斜，保证旋转运动在轴线存在夹角的状态下稳定传递，避免刚性连接带来的轴件憋劲、轴承过载、传动卡滞甚至零件断裂的问题。从结构设计来看，该构件采用一体式叉架搭配轴套的组合构型，一侧为圆柱轴套结构，内孔用于和主动或从动轴进行套接配合，可通过键连接、顶丝锁紧或者过盈压装的方式实现与轴端的固定，保证扭矩传递过程中不会出现相对打滑；另一侧为对称布置的双耳叉架结构，两个叉耳上同轴加工有销轴安装孔，用于和十字轴或者配对的连接叉进行铰接，铰接孔的位置度经过严格控制，保证两孔轴线重合且与轴套轴线保持垂直，避免装配后出现转动卡涩、传动间隙过大的问题。整体外形采用直角式布局，轴套的圆柱外圆与叉架的安装基准面保持垂直，叉耳的外轮廓做了圆弧过渡处理，既能够消除尖角带来的应力集中，提升零件的抗疲劳强度，也能避免装配过程中尖锐棱边划伤操作人员或相邻零件。在安装边界上，轴套段的外径与配套轴的内径适配，长度满足轴端插入后的锁紧固定需求，叉耳的间距与配对连接叉的厚度匹配，销轴孔的直径适配对应规格的十字轴销轴，整体安装后可实现最大近90度的轴线偏角调整，能够覆盖绝大多数小功率传动场景的角度补偿需求。设计过程中重点强化了叉架根部的结构强度，在轴套与叉架连接的位置做了加厚过渡处理，避免大扭矩传递时根部出现应力断裂，同时零件的各个加工面都预留了合理的装配公差，轴套内孔的尺寸精度满足与轴的配合要求，销轴孔的精度保证铰接后转动灵活无旷量，外表面的非配合面做了均匀的壁厚处理，既可以满足金属切削加工的工艺要求，也适配注塑、粉末冶金等近净成形工艺的批量生产需求，在保证结构强度的前提下尽可能控制零件重量，降低传动系统的转动惯量，提升传动响应的灵敏性。这类构件在实际使用中通常成对配合十字轴组成完整的万向联轴器，也可单独作为铰接连接节点用于需要实现相对摆动的机械结构中，比如设备舱门的铰接支撑、调节机构的活动连接端等场景，凭借可靠的铰接传动能力，能够在多粉尘、轻度油污的常规工业环境下长期稳定工作，不需要频繁的维护保养，只需要定期在铰接位置加注润滑脂即可保证转动顺畅。
