G3/4内螺纹手动球阀三维模型

本模型为G3/4规格内螺纹连接手动球阀的完整三维数字化模型，建模阶段严格遵循手动球阀的通用设计规范与尺寸标准，首先以阀体作为核心基准零件开展建模，通过旋转凸台命令生成阀体的主体流道结构，精准加工出两端G3/4标准内螺纹的连接接口，同时预留出球体安装腔、阀杆装配孔与密封件安装槽的对应结构，保证各部位尺寸公差符合机械设计的通用要求。完成阀体建模后依次构建球体、阀杆、手柄、密封垫圈、压紧螺母等配套零件，球体部分严格保证通孔直径与阀体流道直径一致，通过同轴度约束确保球体转动时流道可完全对齐或截断，阀杆与球体的连接部位设计为扁方配合结构，避免操作时出现打滑空转的问题，手柄采用杠杆式长柄结构，符合手动操作的力矩需求，所有零件建模完成后通过SolidWorks装配体环境添加同轴、重合、限位等配合约束，完整还原球阀90度开关的转动行程，避免出现装配干涉或行程超限的问题。

参数设计层面，模型严格匹配G3/4公称通径球阀的行业标准参数，阀体壁厚、球体直径、阀杆直径、手柄长度均按照公称压力1.6MPa的使用场景进行设计，两端内螺纹的牙型、螺距、牙深完全符合英制管螺纹的标准规范，可直接对接同规格的管道系统，密封槽的深度与宽度适配常规O型密封圈与四氟阀座的尺寸，保证模型的参数具备实际工程参考价值。

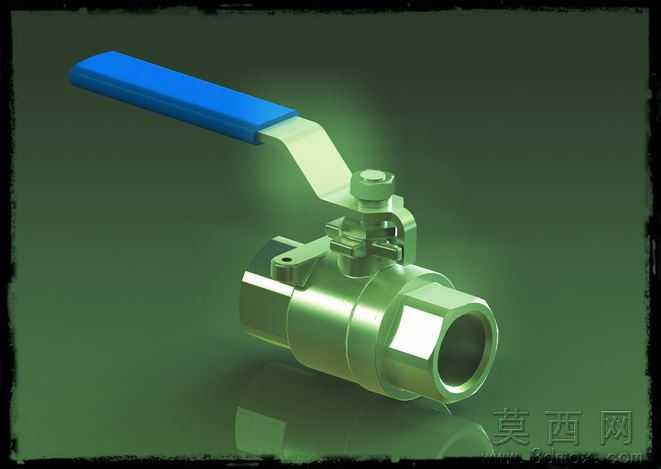

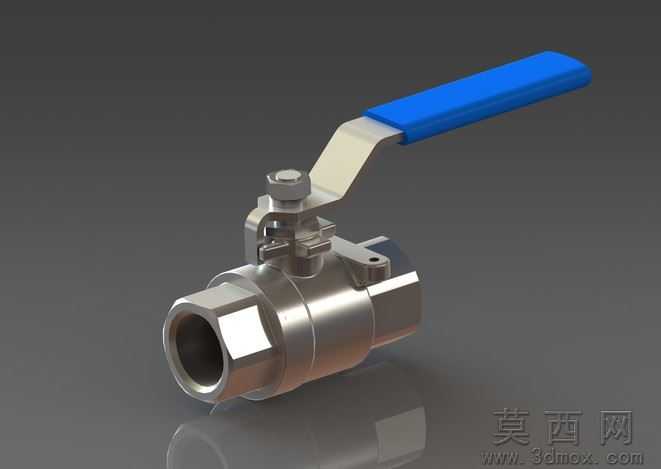

渲染材质环节针对不同零件的实际使用材质进行了精准设置，阀体、球体、阀杆、压紧螺母等金属零件采用抛光不锈钢材质，调整金属粗糙度与反射参数还原金属零件的光泽质感，手柄部分设置为蓝色哑光塑料材质，密封件设置为黑色橡胶与白色聚四氟乙烯材质，通过场景打光与地面反射效果突出零件的结构层次，清晰展示球阀的外观形态与装配关系。

结构原理上，本模型完整还原了手动球阀的工作逻辑，通过扳动手柄带动阀杆转动，进而带动中间的球体做90度旋转，当球体通孔与阀体流道同轴时阀门处于全开状态，介质可无阻碍通过流道，当球体旋转90度后通孔垂直于流道，阀门处于全关状态截断介质，阀杆部位设置的多层密封结构可防止介质从阀杆处泄漏，阀体与球体接触的阀座结构可保证关闭状态下的密封性能，整体结构简单紧凑，密封可靠，维修方便。

软件兼容方面，模型原生基于SolidWorks2012版本构建，同时导出了STEP、IGES通用中间格式文件，可兼容Autodesk Inventor、AutoCAD等绝大多数主流三维CAD软件，不同软件的用户均可直接导入使用，无需担心版本不兼容或特征丢失的问题，同时配套了对应的渲染效果图，可直观查看模型的最终展示效果。

研发教学应用层面，本模型可作为阀门设计研发人员的设计参考素材，帮助设计人员快速完成同类型球阀的结构优化与改型设计，缩短产品研发周期；也可作为机械制图、机械设计、液压与气压传动等课程的教学案例，帮助学生理解球阀的装配关系、工作原理与密封结构，还可用于管道系统的三维布局设计、流体仿真分析的前置建模工作，也可作为3D打印的原型文件，制作教学演示用的实物模型。
