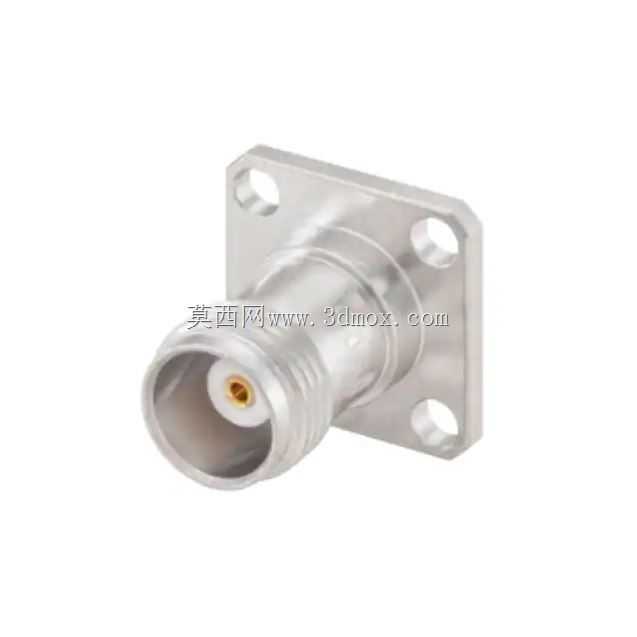

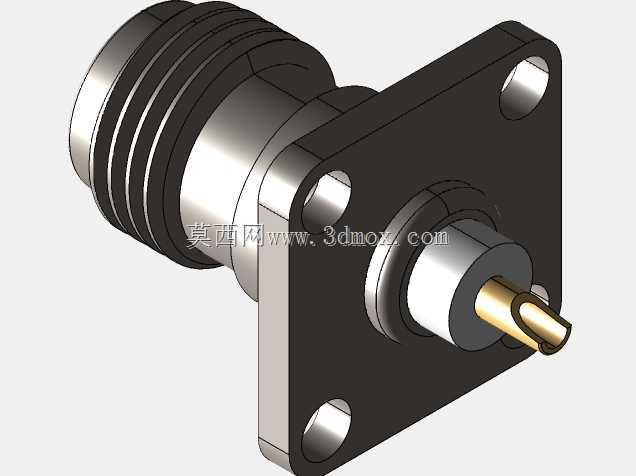

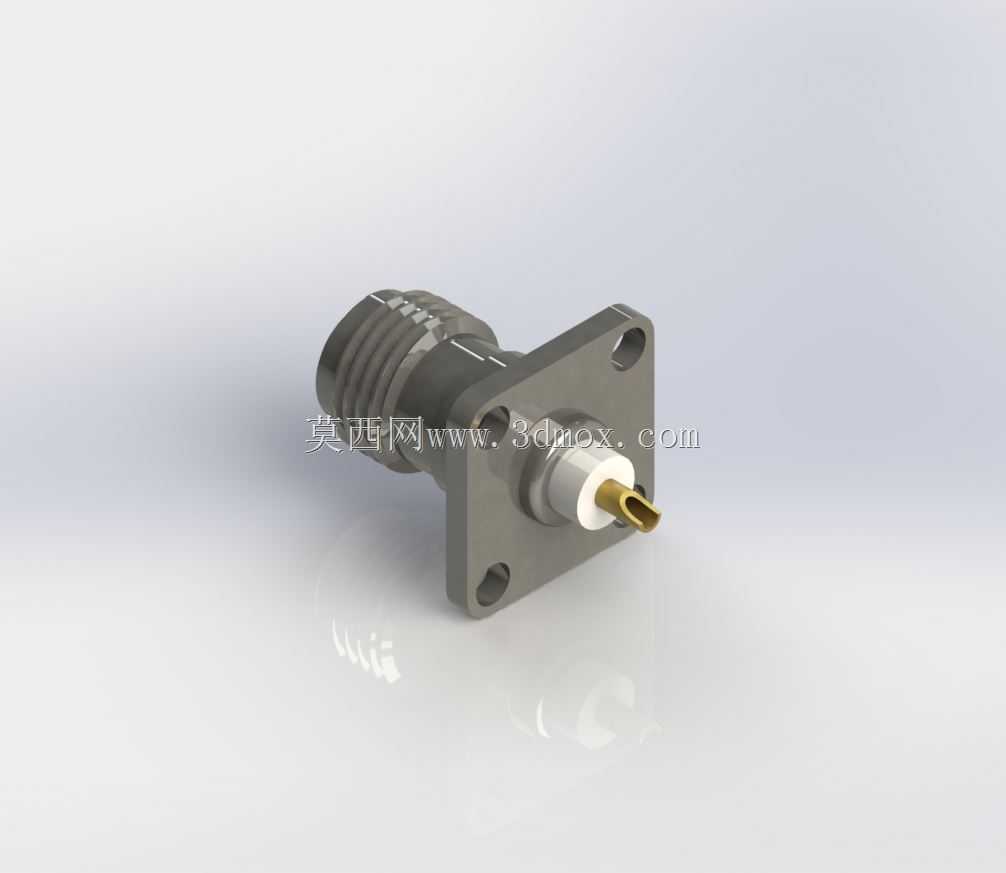

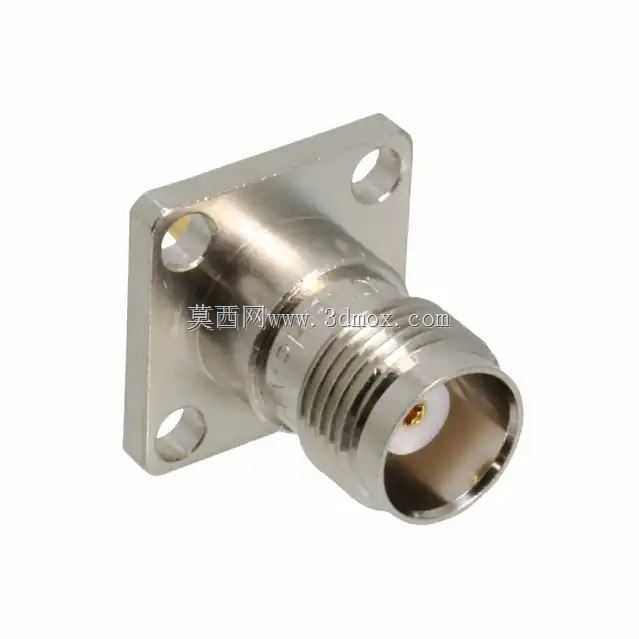

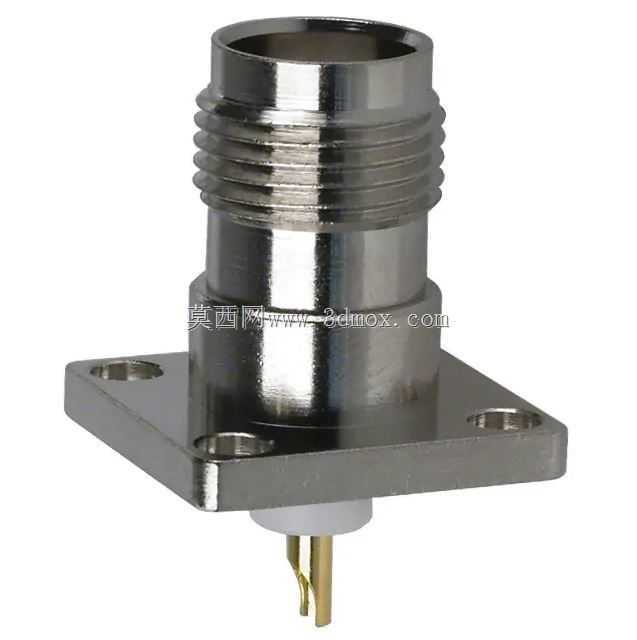

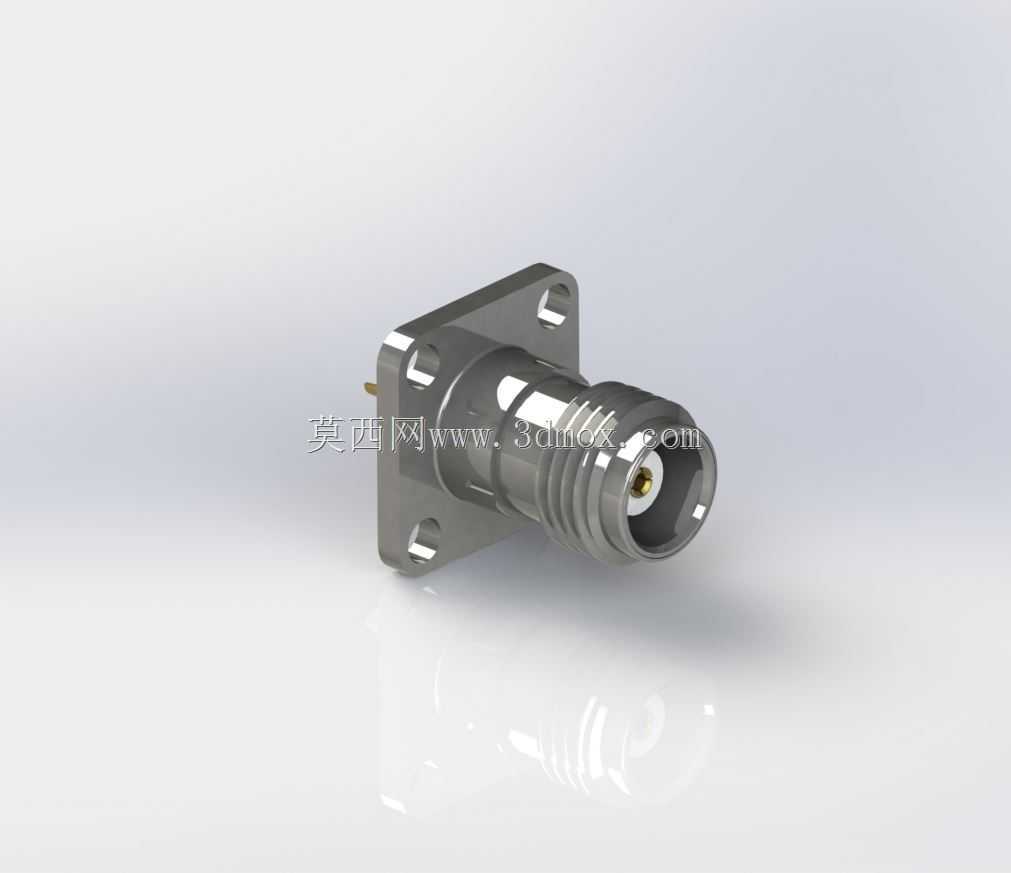

11GHz频段TNC同轴四孔法兰连接器件

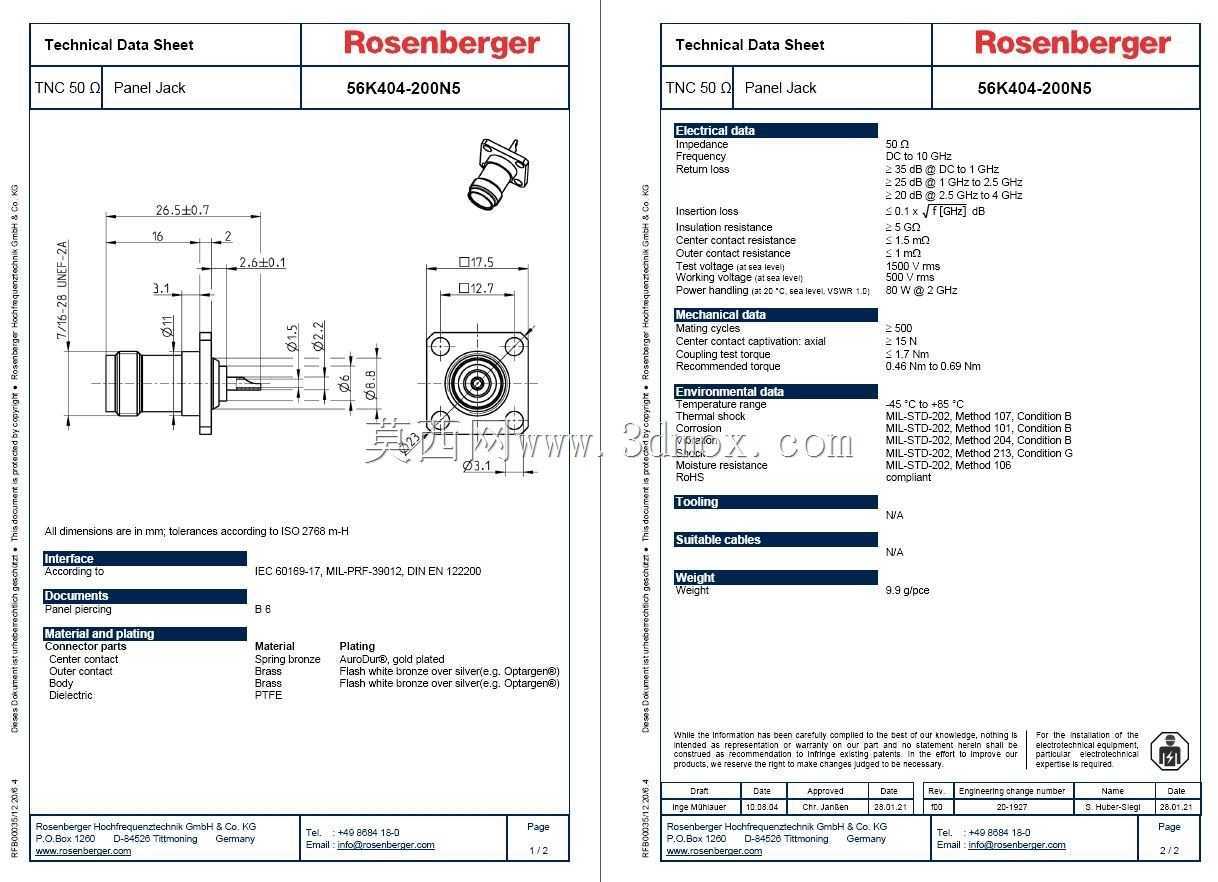

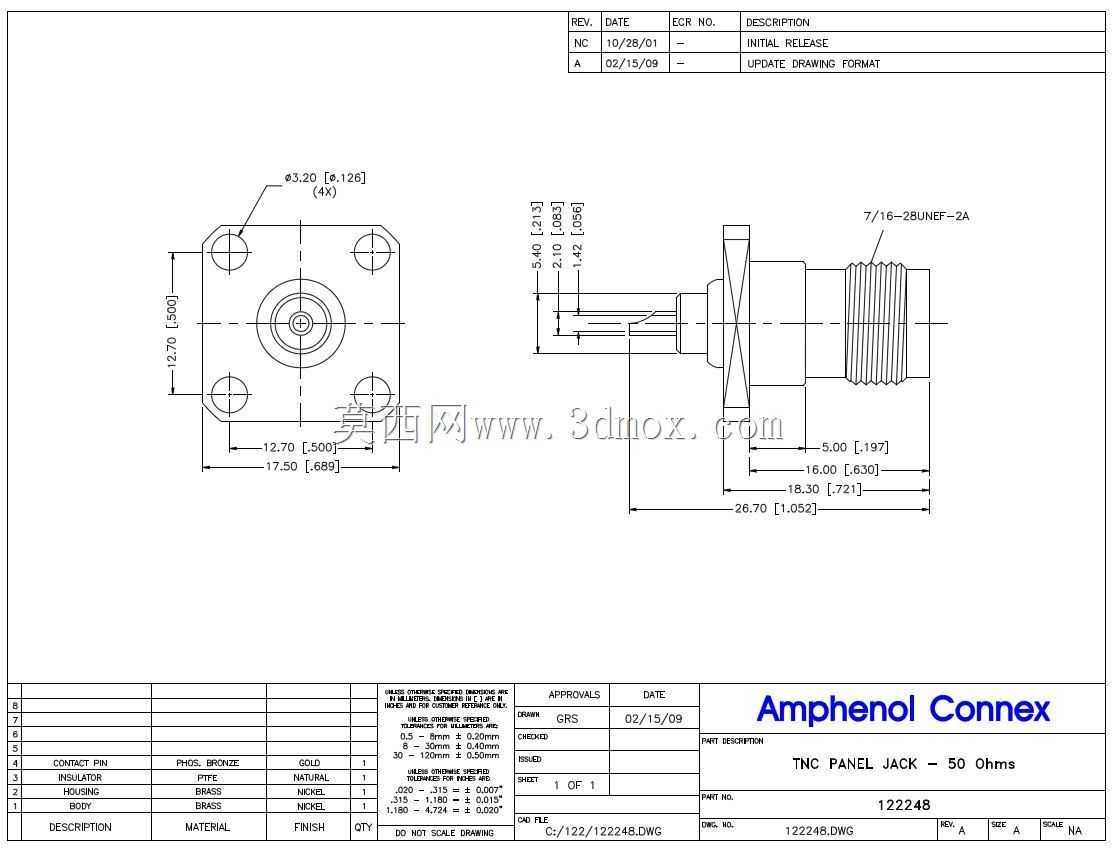

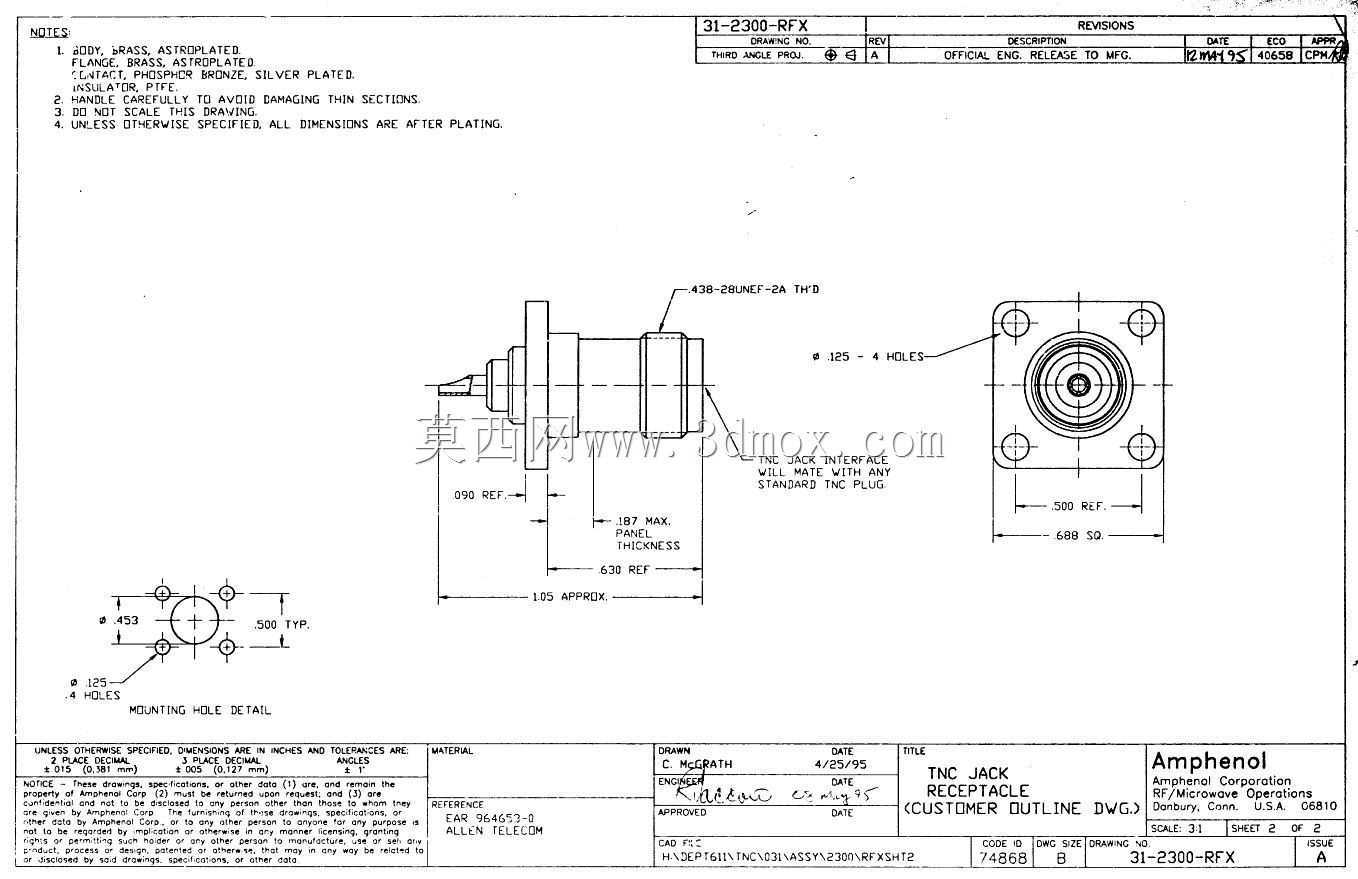

在微波通信、射频测试、雷达馈电以及高频信号传输的各类场景里，同轴连接器是保障信号链路稳定、降低驻波损耗的核心基础部件，这款适配11GHz工作频段的TNC型同轴连接器件，正是针对高频段信号可靠传输需求开发的专用连接组件。不同于普通低频同轴接头，该器件采用螺纹锁紧的TNC接口结构，相比卡口式的BNC接口拥有更优异的抗振动性能，在存在机械扰动的户外通信设备、机载射频单元、工业测试治具中，能够避免接口松脱导致的信号中断或阻抗失配问题。从实际功能来看，这款连接器承担着同轴电缆与设备腔体、功能模块之间的射频信号桥接作用，可在11GHz的工作频段内保持稳定的特性阻抗，减少信号反射与插入损耗，保障高频信号传输的完整性，尤其适配波导转换、喇叭天线馈电、1/4波长辐射单元的信号接驳场景，能够将馈线传输的射频信号低损耗地传递到辐射或处理单元上。设计过程中，研发人员针对高频信号的传输特性做了针对性的结构优化：在内部2.2mm直径的圆心销位置，设置了直径4.1mm的扩展绝缘层，通过绝缘介质的尺寸匹配调整内部场型分布，避免高频下的高次模激发，让信号传输模式保持稳定；内部采用9.53mm直径的特氟龙延长绝缘体，覆盖直径4.45mm的中心导体，搭配直径2.1mm的支撑柱与直径1.4mm的圆柱体焊接端，既保证了中心导体的同轴度，也让焊接装配时的定位精度得到保障，降低装配偏差带来的性能劣化。在安装适配层面，这款连接器采用正方形法兰安装结构，法兰整体边长为17.5mm，法兰上的四个安装孔孔距为12.7mm，能够直接适配对应安装孔位的设备面板、腔体壁板，安装时只需通过四个紧固件即可将连接器牢牢固定在安装面上，法兰与安装面贴合后可实现可靠的结构固定与接地连接，相比其他安装形式的同类型连接器，这种四孔法兰结构拥有更好的机械强度与安装密封性，适合在需要长期固定、对结构稳定性要求高的设备中使用。相较于同类型的10GHz频段TNC连接器，这款产品的工作频段更高，阀体直径也做了适配性加大，在装配时需要对照内部安装孔的位置尺寸做适配检查，确保内部腔体与连接器的匹配度，避免安装后出现结构干涉或者阻抗不连续的问题，保障高频性能的稳定发挥。
