Vishay百瓦级平面隔离变压器结构设计

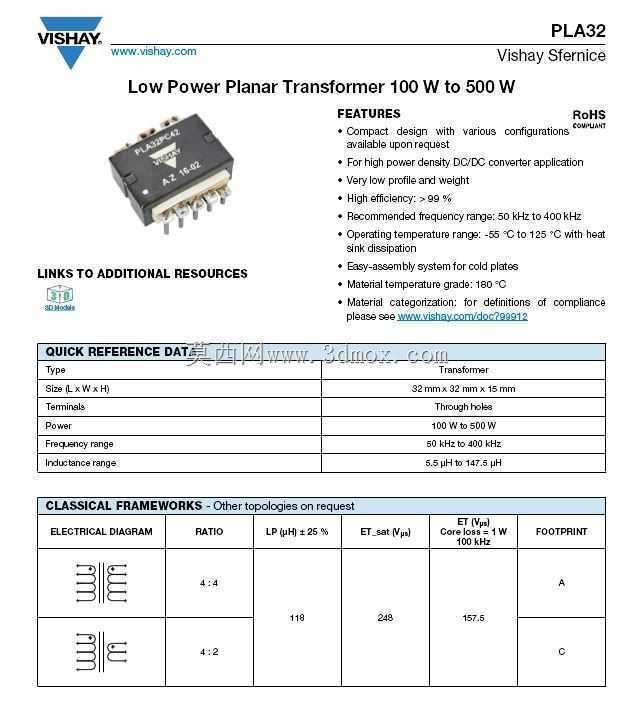

　　在大功率开关电源的拓扑设计中，隔离型功率变换环节的磁件选型往往直接决定整机的功率密度上限，传统绕线式变压器受限于绕组排布方式与漏感控制难度，在50kHz到400kHz的高频开关工况下很容易出现绕组温升过高、漏感尖峰击穿开关管的问题，这款平面结构的功率变压器正是针对这类痛点开发的磁件方案。从实际应用场景来看，这类器件主要适配隔离式大功率开关电源的功率转换回路，常见于通信基站供电模块、工业伺服驱动电源、医疗设备隔离供电单元、车载DC-DC变换模块这类对供电隔离性能、功率密度、温升控制有严苛要求的设备中，最高可承载500W的持续功率输出，在10V输出电压等级下可稳定提供16A的持续工作电流，完全覆盖中小功率工业供电场景的负载需求。

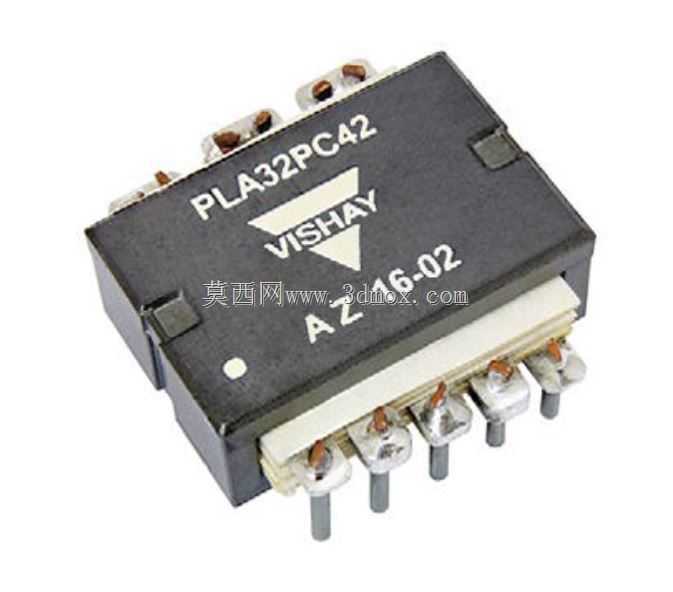

　　从设计思路上看，这款平面变压器摒弃了传统漆包线绕制的绕组结构，采用平面铜层排布的绕组设计，绕组之间的耦合面积更大，耦合系数远高于传统绕线变压器，能将漏感控制在极低水平，大幅降低开关管关断瞬间的漏感尖峰，减少缓冲电路的损耗与器件应力。磁芯部分采用低损耗的平面铁氧体磁芯结构，扁平化的磁芯设计既压缩了器件整体的垂直安装高度，也能让绕组产生的热量通过平面磁芯更均匀地传导到PCB安装面，避免传统变压器磁芯局部热点集中的问题。引脚采用直插式排布设计，引脚间距符合常规工业PCB的布线规范，焊接后可直接通过PCB铜箔散热，不需要额外加装散热支架就能满足额定功率下的温升要求，能有效减少整机的装配工序与额外散热件的成本投入。

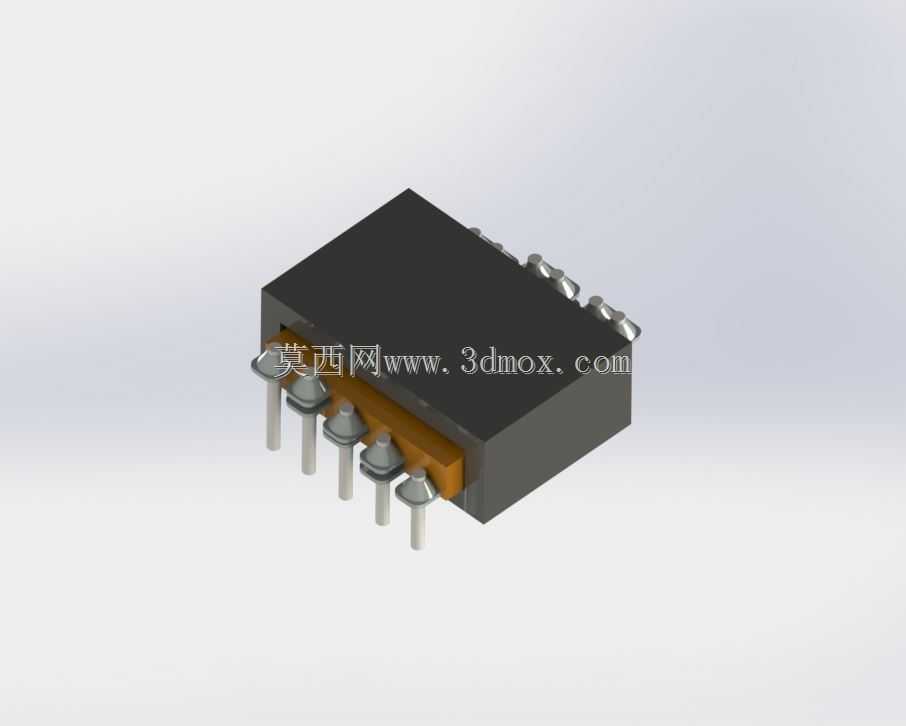

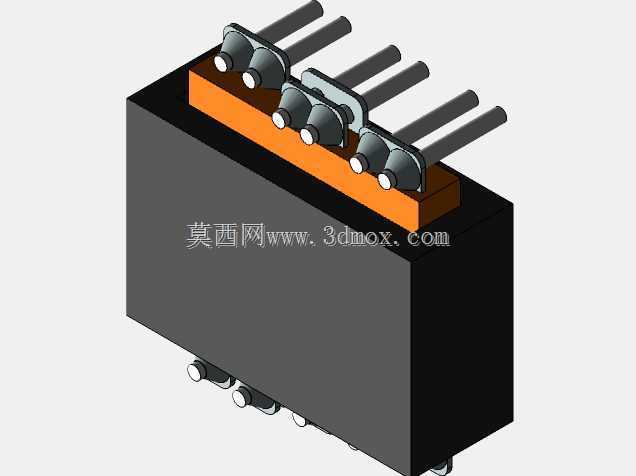

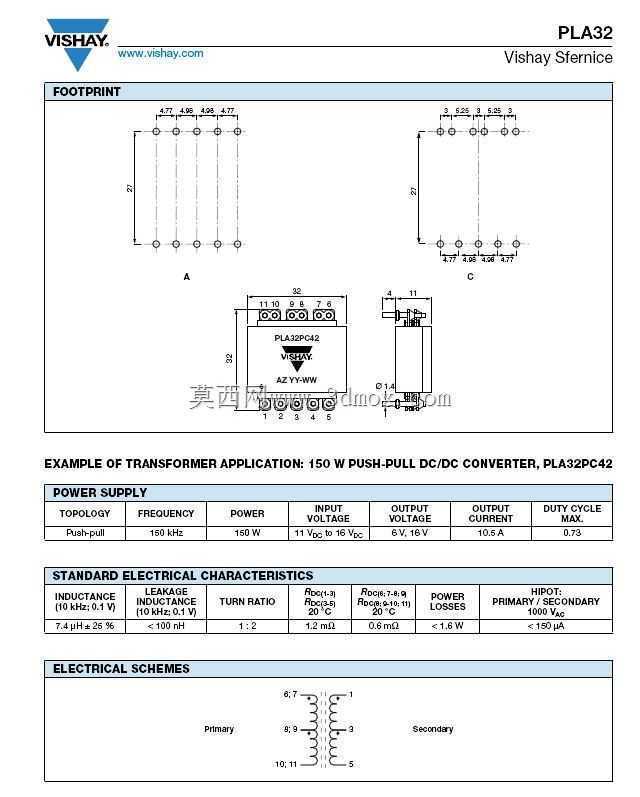

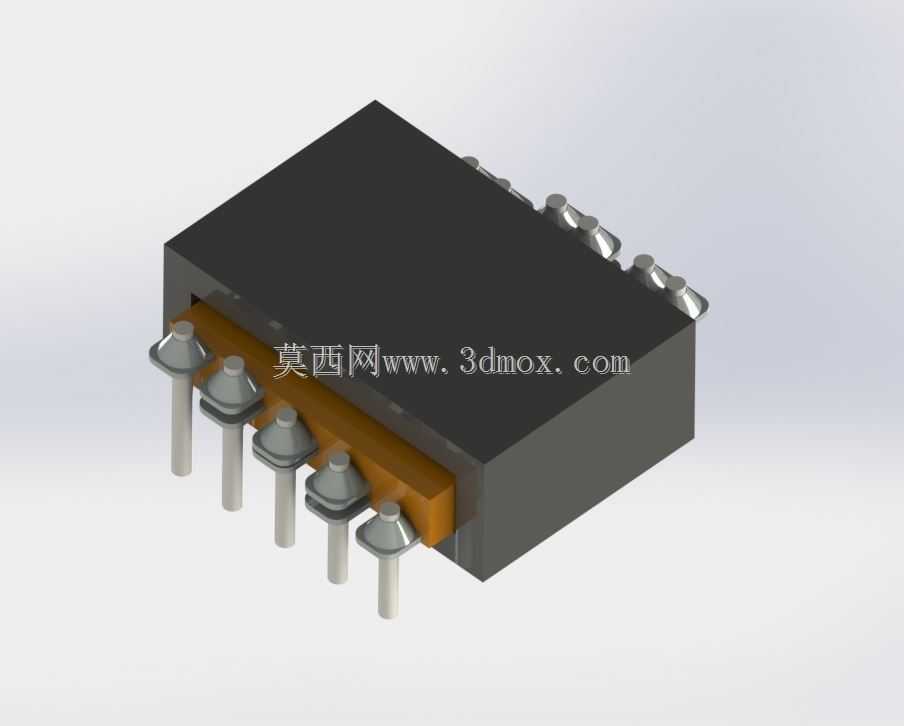

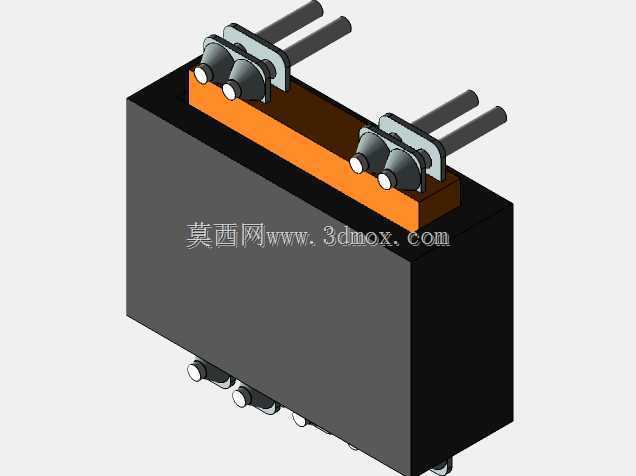

　　从安装边界与外形尺寸来看，这款器件采用扁平化长方体外形，整体高度远低于同功率等级的传统绕线变压器，非常适合对安装高度有严格限制的薄型电源模块设计。引脚分为两侧排布，一侧为原边绕组引脚，另一侧为副边大电流绕组引脚，副边引脚的截面积更大，可承载16A的持续电流而不会出现引脚过流发热的问题，引脚的伸出长度适配常规1.6mm-2.0mm厚度的工业PCB板，波峰焊后引脚露出长度符合IPC焊接标准，不需要额外剪脚工序。器件本体的安装定位边设计规整，可适配自动化贴装设备的视觉定位要求，满足大批量生产的自动化装配需求。

　　在实际选型应用中，这类平面变压器的工作频率覆盖50kHz到400kHz的宽范围区间，可适配常见的反激、正激、半桥、LLC等多种隔离电源拓扑，设计人员在进行电源PCB布局时，只需要按照引脚排布预留对应的安装焊盘，在器件本体下方预留足够的铜箔散热面积，即可保证器件在额定功率下长期稳定工作。相比传统绕线变压器，平面结构的绕组一致性更好，批量生产时的参数离散度极低，不会出现传统绕线变压器因人工绕线松紧度差异导致的漏感、励磁电感参数波动问题，能大幅提升电源产品批量生产的良率，减少生产环节的参数调试成本。同时扁平化的结构让器件的重心更低，在有振动要求的工业车载场景下，抗振动性能远高于重心偏高的传统绕线变压器，不会出现长期振动后绕组松动、引脚脱焊的问题。
